Miedź w stanie wyżarzonym potrafi odkształcać się zaskakująco łatwo, a po zgniocie zachowuje się już zupełnie inaczej. Twardość miedzi nie jest więc jedną stałą liczbą, tylko wynikiem czystości materiału, jego historii obróbki i składu stopowego. W tym tekście pokazuję, jak to czytać w praktyce, jak dobrać metodę pomiaru oraz dlaczego przy skanowaniu 3D i metrologii kontaktowej miękkość metalu ma realne znaczenie.
Najważniejsze liczby i zasady, które warto mieć pod ręką
- Czysta miedź jest metalem miękkim i plastycznym, a jej twardość mocno zależy od stanu obróbki.
- W praktyce spotyka się około 45 HB dla stanu wyżarzonego i około 85 HB po silniejszym utwardzeniu przez zgniot, ale to nie jest wartość stała dla każdego gatunku.
- Brinell dobrze pasuje do miedzi i jej stopów, Vickers lepiej sprawdza się przy małych strefach i cienkich ściankach, a Rockwell jest szybki w kontroli produkcyjnej.
- Optyczne skanowanie 3D może wymagać matowienia powierzchni, bo błyszcząca miedź odbija światło i utrudnia odczyt.
- Miękka miedź potrafi się odkształcić pod wpływem mocowania lub sondy stykowej, więc fixturing ma bezpośredni wpływ na wynik pomiaru.
- W kontroli jakości najlepiej łączyć skan geometryczny z pomiarem twardości, zamiast traktować je jako zamienniki.
Co naprawdę oznacza twardość tego metalu
W praktyce łatwo pomylić twardość z wytrzymałością albo odpornością na zużycie, a to są trzy różne sprawy. Twardość mówi przede wszystkim o oporze materiału wobec wciskania i rysowania, natomiast nie opisuje wprost, jak długo detal wytrzyma pod obciążeniem albo jak będzie się zachowywał po zginaniu. Dlatego czysta miedź, mimo bardzo dobrej przewodności i świetnej plastyczności, pozostaje metalem relatywnie miękkim.
Jej zachowanie zależy od stanu materiału. W miedzi wyżarzanej spotyka się zwykle wartości rzędu kilkudziesięciu HB, a po intensywnym zgniocie liczba rośnie wyraźnie. W skali Mohsa miedź wypada mniej więcej w okolicach 2,5-3, więc da się ją zarysować materiałami, które dla stali byłyby zupełnie niegroźne. To ważna różnica, bo wielu osobom „miedź” kojarzy się z jednym materiałem, a w rzeczywistości mówimy o metalu po bardzo różnych historiach technologicznych.
Jeśli w grę wchodzą stopy miedzi, obraz zmienia się jeszcze bardziej. Dodatek cynku, cyny, niklu czy aluminium zwykle podnosi twardość i poprawia odporność na ścieranie, ale odbywa się to kosztem części plastyczności. Właśnie dlatego przy analizie części miedzianych zawsze zaczynam od pytania: czy badam czystą miedź, czy już materiał po stopowaniu albo umocnieniu? To prowadzi prosto do pytania, co konkretnie robi największą różnicę w samej wartości pomiaru.
Od czego zależy jej poziom
Największy wpływ mają trzy rzeczy: stan obróbki, skład i geometria detalu. Miedź nie hartuje się tak jak stal, więc nie ma tu prostego mechanizmu „podgrzej i nagle otrzymasz twardszy materiał”. W jej przypadku kluczowe jest umocnienie odkształceniowe, czyli efekt zgniotu: im więcej walcowania, ciągnienia, gięcia czy innego odkształcania na zimno, tym większy opór wobec dalszej deformacji. W skrócie, dyslokacje, czyli defekty sieci krystalicznej, zaczynają sobie wzajemnie przeszkadzać i materiał staje się mniej podatny na dalsze odkształcenie.
| Czynnik | Co się dzieje z materiałem | Co to oznacza w praktyce |
|---|---|---|
| Wyżarzanie | Zmniejsza zgniot i obniża twardość | Detal lepiej się formuje, ale łatwiej się odkształca podczas montażu i pomiaru |
| Zgniot, walcowanie, ciągnienie | Podnosi twardość i granicę plastyczności | Element mocniej trzyma kształt, ale rośnie sprężynowanie i ryzyko pęknięć przy dalszej obróbce |
| Skład stopowy | Dodatki cynku, cyny, niklu lub aluminium zwykle utwardzają materiał | Lepsza odporność na zużycie, ale często gorsza formowalność albo przewodność |
| Geometria i grubość | Cienkie ścianki łatwiej uginają się pod naciskiem | To samo mocowanie może zafałszować wynik bardziej niż sam materiał |
| Temperatura | W wyższej temperaturze materiał chwilowo łatwiej się odkształca | Nie warto porównywać ciepłego detalu z pomiarem wykonanym w stabilnych warunkach |
To dlatego przy miedzi nie szukam jednej „magicznej” liczby, tylko zawsze pytam o stan dostawy, historię formowania i grubość próbki. Bez tego wynik bywa prawdziwy, ale ma niewielką wartość interpretacyjną. Gdy już wiem, skąd bierze się zmiana twardości, można sensownie dobrać metodę pomiaru.

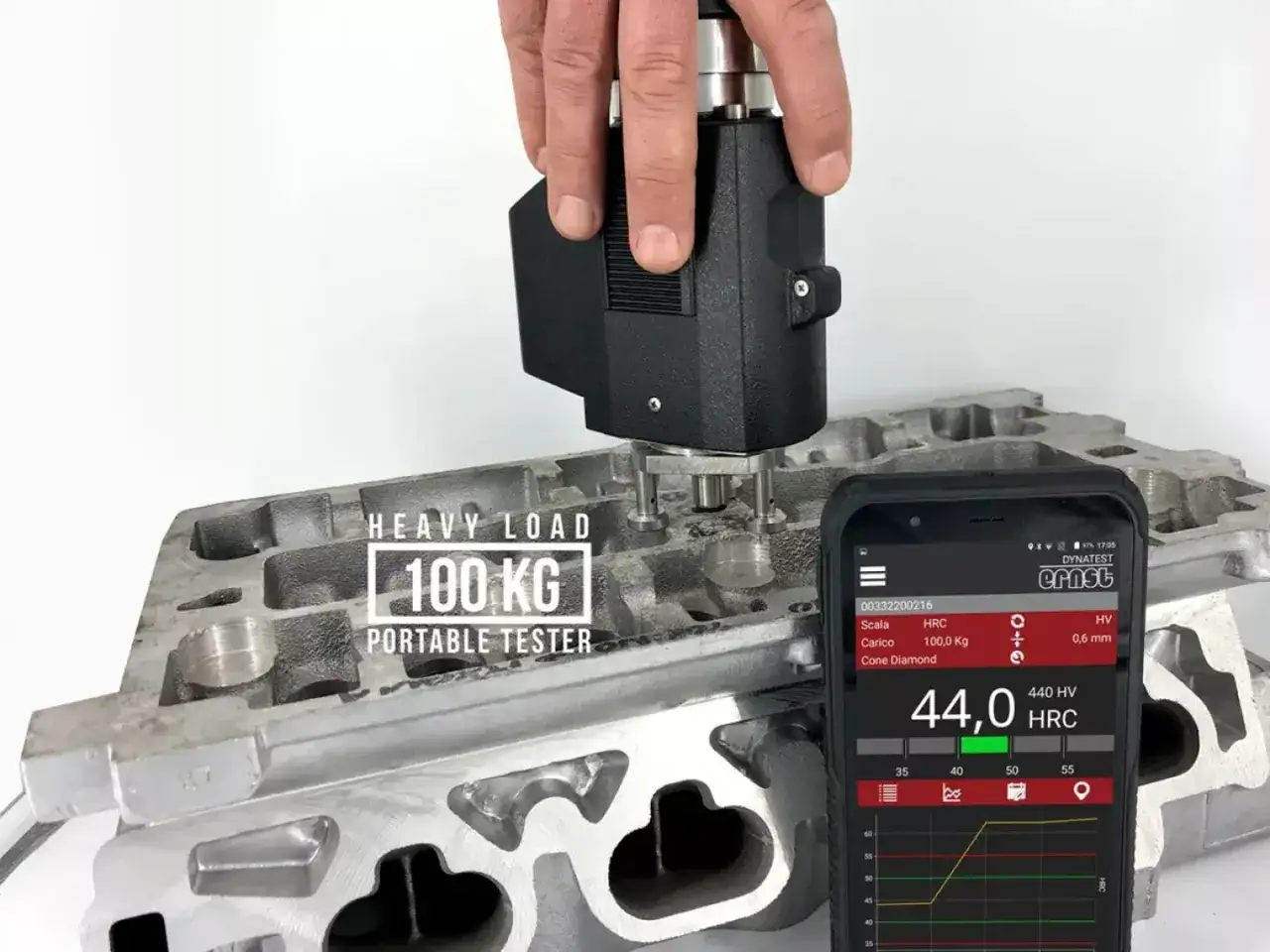

Jak mierzyć twardość miedzi w metrologii 3D
W przypadku miedzi najczęściej wybieram pomiar Brinella, bo dobrze pasuje do miękkich i średnio twardych metali. Skala HBW, czyli Brinell z wgłębnikiem z węglika, daje czytelny, uśredniony obraz materiału i jest mniej wrażliwa na pojedyncze ziarna czy lokalne nierówności niż metody o bardzo małym odcisku. Jeżeli mam cienką ściankę, małą strefę po obróbce albo chcę zmapować lokalne umocnienie, przechodzę do Vickersa, a Rockwella używam wtedy, gdy zależy mi głównie na szybkim, produkcyjnym odczycie.
| Metoda | Najlepsze zastosowanie | Co daje | Na co uważać |
|---|---|---|---|
| Brinell | Miękkie i średnio twarde metale, w tym miedź i jej stopy | Stabilny, dobrze uśredniony wynik | Nie lubi bardzo cienkich ścian, małych krawędzi i źle przygotowanej powierzchni |
| Vickers | Małe strefy, cienkie przekroje, gradacja własności po obróbce | Większa precyzja lokalna | Wymaga bardzo dobrego przygotowania powierzchni i ostrożnej interpretacji mikrostref |
| Rockwell | Szybka kontrola na produkcji | Krótki czas pomiaru i prosty odczyt | Trzeba dobrze dobrać skalę i pilnować grubości próbki |
| Mohs | Orientacyjna ocena porównawcza | Szybkie sprawdzenie „na oko” | Nie nadaje się do odbioru technicznego ani do porównań między seriami |
Jeżeli potrzebuję punktu odniesienia, traktuję czystą miedź raczej jako materiał o twardości rzędu kilkudziesięciu HB w stanie wyżarzonym, a po większym zgniocie jako materiał wyraźnie twardszy. Na kartach materiałowych dla popularnych odmian czystej miedzi spotyka się orientacyjnie około 45 HB w stanie miękkim i około 85 HB po utwardzeniu przez zgniot, więc różnica jest na tyle duża, że w produkcji nie da się jej zignorować. Właśnie dlatego dobór metody pomiarowej ma większe znaczenie niż sama nazwa metalu.
Brinell jest tu szczególnie użyteczny, bo daje wynik łatwy do zestawienia między partiami, a przy odpowiednio dobranej próbce dobrze pokazuje realny stan materiału. Jeśli jednak mierzysz mały detal z miedzi, cienką blaszkę albo strefę po lokalnym wygrzaniu, Vickers zwykle daje więcej informacji niż większy odcisk Brinella. To dobry moment, żeby połączyć pomiar właściwości materiału z tym, co widzi skaner 3D.
Dlaczego skanowanie 3D lubi znać stan materiału
Skan 3D nie mierzy twardości, tylko geometrię, ale przy miedzi oba światy bardzo mocno się przenikają. Błyszcząca, gładka powierzchnia odbija światło i potrafi utrudnić odczyt w systemach optycznych, dlatego w praktyce często używa się sprayu matującego. Taka cienka warstwa zamienia „lustro” w powierzchnię czytelniejszą dla skanera, ale przy ciasnych tolerancjach trzeba pamiętać, że sama też ma swoją grubość i nie wolno jej traktować jak neutralnego dodatku.
Drugi problem jest czysto mechaniczny. Miękka miedź potrafi reagować na sam sposób mocowania: zbyt mocny docisk, ostre szczęki imadła albo punktowe podparcie mogą zmienić geometrię bardziej niż błąd samego skanera. Przy cienkościennych detalach wolę większą powierzchnię styku, delikatny docisk i powtarzalną orientację elementu. Jeśli używam sondy stykowej, kontroluję siłę kontaktu szczególnie uważnie, bo cienka blacha lub niewielki występ z miedzi potrafią odpowiedzieć ugięciem zamiast czystym odczytem.
W praktyce to oznacza, że skanowanie 3D i pomiar twardości nie konkurują ze sobą. One odpowiadają na różne pytania: skan mówi mi, gdzie jest kształt, a pomiar twardości pokazuje, dlaczego ten kształt mógł się zmienić po obróbce, gięciu albo mocowaniu. Gdy już rozdzielę te dwa zadania, interpretacja wyników staje się dużo prostsza.
Jak interpretować wyniki, żeby nie pomylić materiału z procesem
Największy błąd, jaki widzę przy miedzianych detalach, polega na wyciąganiu wniosków z jednego wyniku bez kontekstu. Sam odczyt HB albo HV nie mówi jeszcze, czy detal jest dobry. Trzeba wiedzieć, w jakim stanie był materiał, gdzie wykonano pomiar i czy część była już po gięciu, lutowaniu, prostowaniu albo wyżarzaniu.
| Sytuacja | Co zwykle widzę | Jak to czytam |
|---|---|---|
| Miedź wyżarzana | Niższa twardość i większa podatność na wgniecenia | To dobry materiał do formowania, ale wymaga ostrożnego mocowania i delikatnego transportu |
| Miedź po gięciu lub walcowaniu | Wyższa twardość i większy sprężysty powrót | Wynik mówi mi, że detal został umocniony, a nie tylko „stał się lepszy” |
| Stop miedzi zamiast czystego metalu | Wyraźnie inny poziom twardości i odporności na zużycie | Nie porównuję tego 1:1 z czystą miedzią, bo już sam skład zmienia zachowanie materiału |
| Cienkościenny element po zamocowaniu | Lokalne zniekształcenia od docisku | Najpierw sprawdzam fixturing, a dopiero potem oskarżam geometrię albo skaner |
| Strefa po lutowaniu lub lokalnym grzaniu | Miejscowe spadki lub zmiany własności | Wtedy mierzę kilka punktów, bo jeden odczyt bywa zbyt ubogi, żeby opisać całą strefę |
Do tego dochodzą błędy bardziej przyziemne, ale bardzo kosztowne: pomiar zbyt blisko krawędzi, odcisk obok poprzedniego odcisku, zbyt chropowata powierzchnia, porównywanie detali o różnym stanie dostawy albo ignorowanie śladu po mocowaniu. Ja zawsze zapisuję nie tylko sam wynik, ale też stan materiału, punkt pomiarowy i sposób przygotowania powierzchni. Bez tego liczba sama w sobie niewiele mówi, nawet jeśli wygląda bardzo profesjonalnie w raporcie. To prowadzi do ostatniego, ale najpraktyczniejszego pytania: kiedy warto łączyć twardość z pełnym skanem, a kiedy wystarczy jeden z tych pomiarów.
Kiedy łączyć pomiar twardości z pełnym skanem, a kiedy wystarczy jedno z nich
Jeśli projekt dotyczy prostego detalu przewodzącego, na przykład szyny, złącza albo prostego odcinka blachy, sam pomiar twardości bywa wystarczający do kontroli dostawy. Jeżeli jednak część ma skomplikowaną geometrię, ciasne tolerancje, cienkie ścianki albo później trafia do montażu, wtedy sam odczyt HB nie da mi pełnego obrazu. W takim przypadku łączę skan 3D z kontrolą własności materiału, bo dopiero razem pokazują, co wydarzyło się z częścią.
Gdybym miał ustawić kontrolę dla nowej części z miedzi, zacząłbym od dwóch rzeczy: czy materiał ma zachować plastyczność, czy ma trzymać kształt po obróbce. Od tego zależy, czy ważniejszy będzie stan wyżarzony, stopień zgniotu czy dobór stopu. Dopiero potem ustawiam sekwencję pomiarową: najpierw stabilne mocowanie, potem skan 3D, a na końcu pomiar twardości w punkcie reprezentatywnym.
To podejście oszczędza najwięcej czasu, bo nie każe mi poprawiać geometrii, która wcale nie była wadliwa, tylko została zdeformowana przez proces pomiarowy albo przez samą historię materiału. Właśnie na tym polega sens dobrej metrologii przy miedzi: nie na samym odczycie liczby, lecz na zrozumieniu, skąd ta liczba się wzięła i co naprawdę mówi o detalu.
