Pomiar twardości materiału wydaje się prosty, dopóki nie trzeba porównać stali, tworzywa i powłoki w tym samym procesie kontroli. W praktyce chodzi nie o jedną liczbę, ale o dobór właściwej skali, metody i warunków badania, tak żeby wynik miał sens w produkcji, laboratorium i przy analizie 3D. W tym tekście pokazuję, czym naprawdę jest jednostka twardości, jak czytać najpopularniejsze skale i gdzie skanowanie 3D daje metrologii realną przewagę.
Najważniejsze fakty o twardości, skali i pomiarze 3D
- W twardości zwykle nie chodzi o jedną uniwersalną jednostkę, tylko o skalę pomiarową zależną od metody.
- Rockwell, Brinell i Vickers najlepiej opisują metale, a Shore jest bardziej użyteczny przy tworzywach i elastomerach.
- W metrologii większe znaczenie od samej liczby mają: wgłębnik, obciążenie, przygotowanie próbki i niepewność wyniku.
- Skanowanie 3D nie zastępuje twardościomierza, ale dobrze pokazuje odcisk, zużycie i deformację powierzchni.
- Przy cienkich ściankach, powłokach i złożonej geometrii błędy rosną szybciej niż sama wartość twardości.
Dlaczego twardość nie sprowadza się do jednej liczby
W metrologii twardość opisuje odporność materiału na trwałe odkształcenie, najczęściej pod wpływem wgłębnika. Dlatego wynik ma zwykle postać skali, a nie klasycznej jednostki fizycznej. W praktyce nie porównuję po prostu „twardości”, tylko konkretny sposób badania, bo ten sam materiał może dać zupełnie inny odczyt w zależności od metody.
To ważne rozróżnienie. 62 HRC nie oznacza tego samego co 620 HV albo 620 HBW, a porównywanie ich bez kontekstu zwykle prowadzi do złych wniosków o obróbce cieplnej, jakości powłoki albo przydatności materiału do dalszej produkcji. Właśnie dlatego warto najpierw uporządkować skale, a dopiero potem mówić o praktyce pomiarowej.

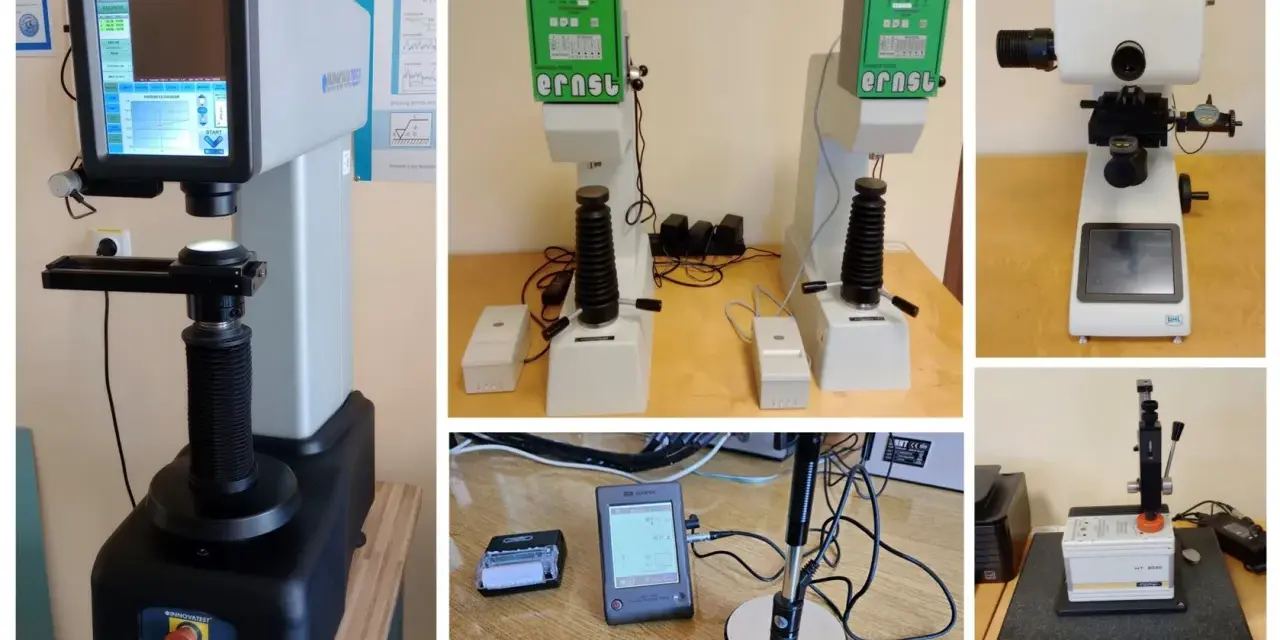

Najczęściej spotykane skale i czym się różnią
W praktyce przemysłowej spotykam przede wszystkim kilka rodzin zapisów. Każda odpowiada innemu materiałowi i innej geometrii pomiaru, a to decyduje o tym, czy wynik będzie naprawdę użyteczny.
| Skala | Co jest mierzone | Gdzie sprawdza się najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|---|
| Rockwell (HRA, HRB, HRC) | Głębokość odcisku | Stale, stopy, kontrola seryjna | Szybki odczyt i łatwa automatyzacja | Trzeba bardzo dobrze dobrać skalę do materiału |
| Brinell (HBW) | Średnica odcisku | Odlewy, grubsze elementy metalowe, materiały bardziej niejednorodne | Dobrze uśrednia lokalne różnice struktury | Duży odcisk i słabsza przydatność dla cienkich detali |
| Vickers (HV) | Przekątne małego odcisku | Cienkie warstwy, mikrohardness, badania laboratoryjne | Duża uniwersalność i dobra dokładność | Wymaga bardzo dobrej powierzchni i starannego przygotowania próbki |
| Knoop (HK) | Wydłużony odcisk | Powłoki i bardzo cienkie warstwy | Mała strefa pomiarowa | Bardzo wysoka wrażliwość na jakość przygotowania powierzchni |
| Shore A / D | Odpór na wgłębnik sprężynowy | Gumy, elastomery, miękkie tworzywa | Szybki pomiar przy miękkich materiałach | Nie jest dobrym odpowiednikiem metod stosowanych dla metali |
Warto pamiętać, że Brinell bywa testem naprawdę „mocnym”: obciążenia w tej metodzie sięgają nawet 29,42 kN, więc dobrze nadaje się do masywniejszych próbek, a nie do delikatnych cienkościennych elementów. Z kolei Vickers i Knoop są o wiele bardziej przydatne, gdy interesuje mnie cienka warstwa, lokalne utwardzenie albo strefa po obróbce cieplnej.
Same skale to jednak dopiero połowa obrazu, bo w metrologii coraz częściej liczy się także geometria całej powierzchni.
Jak skanowanie 3D pomaga zobaczyć odcisk, zużycie i deformację
Klasyczny pomiar twardości daje jedną wartość z lokalnego śladu. Skan 3D pozwala zobaczyć, czy odcisk jest symetryczny, czy powierzchnia była równa i czy materiał reagował jednolicie. To robi różnicę zwłaszcza wtedy, gdy wyniki trzeba potem interpretować w kontekście jakości produkcji.
Odcisk można ocenić nie tylko punktowo, ale przestrzennie
Przy analizie 3D nie patrzę wyłącznie na samą wartość, ale na to, jak wygląda otoczenie odcisku. Chmura punktów i mapa wysokości pokazują lokalne zapadnięcia, mikrofalowanie powierzchni i drobne odkształcenia, które w klasycznym odczycie potrafią zostać pominięte. To szczególnie ważne przy mikrohardness, gdzie różnica kilku mikrometrów może zmienić interpretację.
Przy zużyciu narzędzi i form skan 3D bywa cenniejszy niż sama liczba
Jeśli kontroluję matryce, stemple, formy wtryskowe albo części po obróbce cieplnej, sama twardość nie pokaże, gdzie materiał oddał geometrię. Skan 3D ujawnia lokalne wytarcie, zapadnięcia, zwichrowania i zmiany promieni, które często decydują o tym, czy element nadal pracuje poprawnie. Właśnie w takich przypadkach skanowanie przestaje być dodatkiem, a zaczyna być narzędziem diagnostycznym.
Przeczytaj również: Pomiary drgań w metrologii 3D i maszynach - jak robić je dobrze
Metrologia łączy wynik materiałowy z geometrią
Dopiero zestawienie mapy 3D z wynikiem twardości daje sensowną diagnozę: czy problem wynika z obróbki cieplnej, z lokalnego przegrzania, z niewłaściwej grubości warstwy, czy po prostu z błędu w procesie. Taki układ działa dobrze tylko wtedy, gdy sam pomiar jest metrologicznie poprawny.
Co musi się zgadzać, żeby wynik był metrologicznie wiarygodny
W laboratorium i na hali najczęściej wygrywa nie „najbardziej zaawansowana” metoda, tylko ta, która jest dobrze ustawiona. W praktyce zwracam uwagę na cztery rzeczy: spójność z wzorcem, poprawne przygotowanie powierzchni, właściwy dobór obciążenia i kontrolę niepewności pomiaru.
- Wzorcowanie i kalibracja - twardościomierz musi pracować w oparciu o sprawdzony wzorzec, bo bez tego wynik wygląda precyzyjnie, ale nie daje porównywalności.
- Przygotowanie powierzchni - nalot, chropowatość, utlenienie i ślady obróbki potrafią podbić rozrzut bardziej niż sam materiał.
- Grubość i podparcie próbki - cienki detal albo zbyt słabe podparcie mogą zafałszować odczyt, bo materiał reaguje już nie tylko lokalnie, ale też globalnie.
- Warunki otoczenia - temperatura, drgania i czas docisku mają znaczenie szczególnie przy badaniach powtarzalnych i mikrohardness.
- Niepewność wyniku - sama liczba bez informacji o niepewności jest tylko połową informacji, zwłaszcza gdy wyniki mają decydować o odbiorze partii.
W praktyce to właśnie tutaj najłatwiej o fałszywy komfort. Dwa wyniki mogą być identyczne liczbowo, ale jeśli pochodzą z innych warunków, ich porównanie może być po prostu nieuczciwe technicznie. Kiedy to jest ustawione, wybór metody staje się dużo prostszy.
Jak dobrać metodę do metalu, tworzywa i powłoki
Jeżeli miałbym uprościć temat do jednego kryterium, patrzyłbym najpierw na materiał, potem na grubość i na końcu na to, czy element wolno uszkodzić. To zwykle prowadzi do lepszej decyzji niż szukanie jednej „najlepszej” skali dla wszystkiego.
- Stale i stopy konstrukcyjne - Rockwell sprawdza się dobrze przy kontroli seryjnej, a Vickers wtedy, gdy potrzebuję dokładniejszego porównania lub chcę ocenić warstwę utwardzoną.
- Odlewy i większe detale metalowe - Brinell jest sensowny, bo większy odcisk uśrednia lokalną niejednorodność materiału.
- Powłoki i cienkie warstwy - mikro-Vickers albo Knoop są zwykle bezpieczniejszym wyborem, bo ograniczają wpływ podłoża.
- Gumy, elastomery i miękkie tworzywa - Shore A lub D daje wynik, który da się praktycznie porównać w grupie podobnych materiałów.
- Elementy o złożonej geometrii - najpierw skan 3D, potem pomiar lokalny, bo sama twardość bez kontekstu geometrycznego bywa myląca.
Warto też pamiętać o prostej zasadzie: im bardziej cienki, kruchy albo nietypowo ukształtowany detal, tym bardziej rośnie sens łączenia badania twardości z obrazem 3D. A gdy zna się już właściwą metodę, najwięcej problemów zostaje zwykle po stronie wykonania, nie teorii.
Najczęstsze błędy, które zaniżają wartość pomiaru
W raportach błędy wyglądają niewinnie, ale w produkcji kosztują bardzo konkretne pieniądze. Najczęściej widzę kilka powtarzalnych potknięć.
- Mylenie twardości ze sztywnością - to nie jest to samo; materiał może być sztywny, a jednocześnie nie mieć wysokiej odporności na miejscowe wgniatanie.
- Porównywanie różnych skal bez kontekstu - HRC, HBW i HV nie są prostą zamianą jednego numeru na drugi.
- Badanie zbyt blisko krawędzi - przy takim położeniu odcisku wynik często staje się niestabilny i mało reprezentatywny.
- Ignorowanie jakości powierzchni - zarysowania, tlenki i chropowatość potrafią zafałszować odczyt mocniej, niż się zwykle zakłada.
- Oczekiwanie, że skan 3D sam wyliczy twardość - skan pokazuje geometrię, a nie pełne własności materiałowe; bez modelu i odniesienia nie zastąpi pomiaru materiałowego.
- Brak informacji o warunkach testu - bez danych o metodzie, obciążeniu i przygotowaniu próbki wynik jest trudny do obrony technicznie.
W praktyce największą różnicę robi prosty nawyk: każdy wynik trzeba czytać razem z metodą, a nie obok niej. Jeśli kontrola jakości ma wspierać produkcję, a nie ją komplikować, metrologia i skanowanie 3D muszą pracować razem, nie obok siebie.
Jak zbudować prosty workflow, który naprawdę działa
Gdybym miał ułożyć bezpieczny proces pomiarowy dla zespołu produkcyjnego, zacząłbym od trzech kroków: identyfikacja materiału, dobór skali i dopiero potem właściwy pomiar. Przy detalach problematycznych dodałbym skan 3D jako warstwę interpretacyjną, bo wtedy wynik twardości nie zostaje wyrwany z kontekstu.
- ustal, czy potrzebujesz informacji materiałowej, czy kontroli jakości powierzchni;
- dobierz metodę do materiału i geometrii, a nie odwrotnie;
- zapisuj warunki badania razem z wynikiem, bo bez nich liczba traci wartość;
- tam, gdzie liczy się deformacja lub zużycie, łącz twardość z danymi 3D;
- nie przeliczaj mechanicznie wszystkich skal na jedną tabelę, jeśli materiał nie był badany porównawczo.
Najlepsze wyniki daje nie „najmocniejszy” twardościomierz, tylko dobrze ustawiony proces pomiarowy. Jeśli chcesz zyskać realną kontrolę nad materiałem, a nie tylko kolejną liczbę w raporcie, zacznij od właściwej skali i dodaj do niej obraz 3D tam, gdzie geometria ma znaczenie.
