Tolerancja pozycji w skanowaniu 3D - praktyczny przewodnik

W praktyce tolerancja pozycji decyduje o tym, czy otwór, trzpień albo gniazdo naprawdę zagra z resztą zespołu, czy tylko „ładnie wygląda” na rysunku. W skanowaniu 3D i metrologii nie chodzi więc o samą geometrię punktów, ale o to, jak odtworzyć prawdziwe położenie cechy względem baz i jak ocenić je bez fałszywych wniosków. Poniżej rozkładam temat na czynniki pierwsze: od zapisu na rysunku, przez pomiar chmurą punktów, aż po błędy, które najczęściej psują wynik.

Jak czytać zapis położenia na rysunku technicznym

Najpierw trzeba odróżnić położenie nominalne od rzeczywistego. Nominał mówi, gdzie cecha powinna być według projektu, a tolerancja określa, jak daleko może od tego miejsca „uciec” i nadal być zgodna z wymaganiem. W praktyce nie mierzy się więc samego odcinka od najbliższej krawędzi, tylko sprawdza, czy środek otworu, oś trzpienia albo płaszczyzna symetrii mieszczą się w dopuszczalnej strefie względem baz.

Co oznacza strefa walcowa

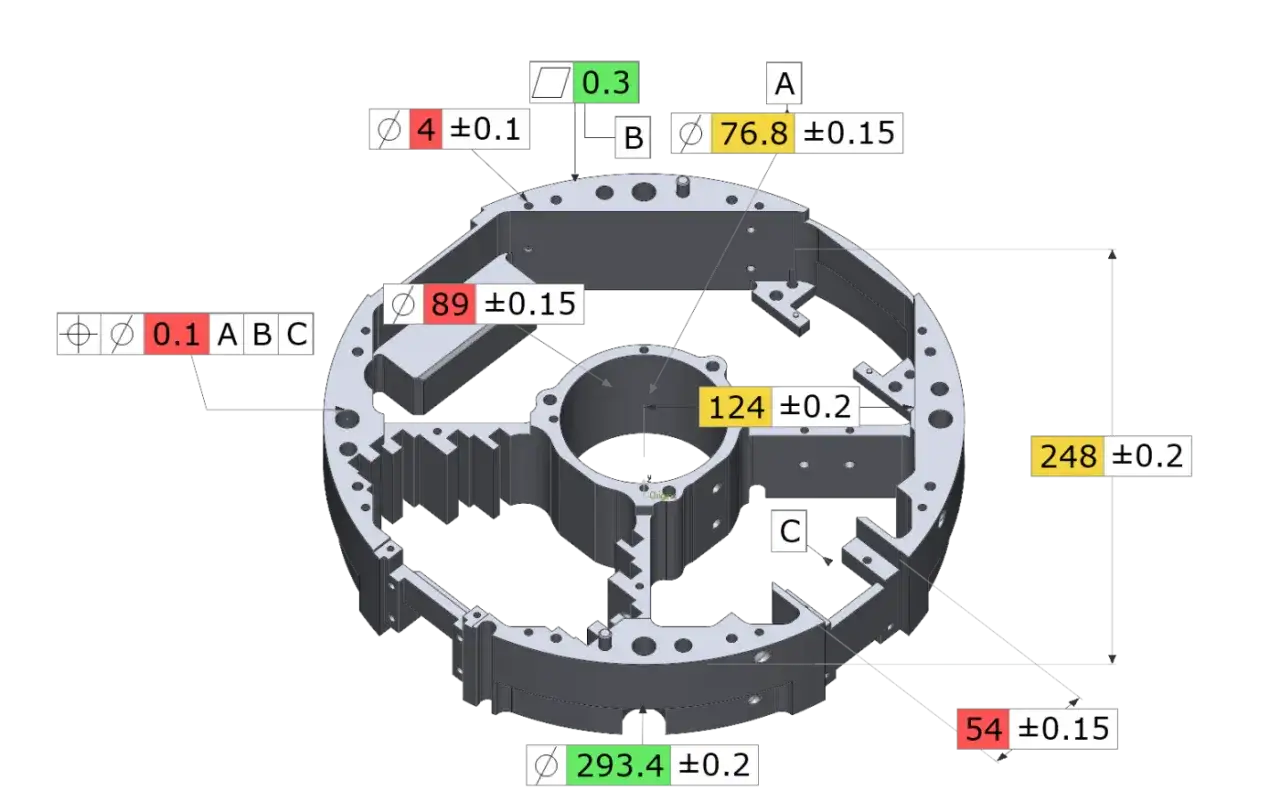

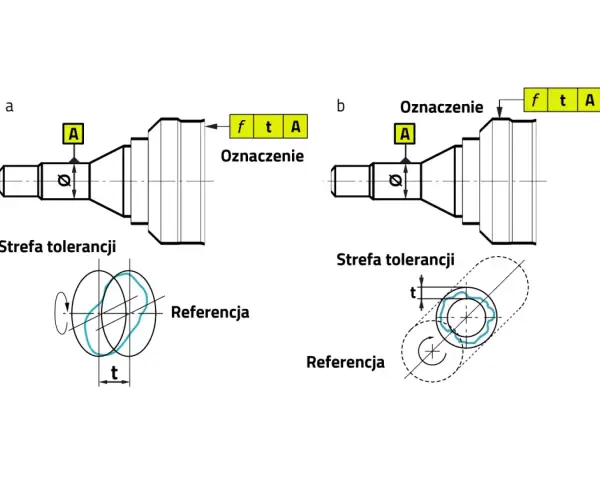

W przypadku otworów i cech osiowych strefa ma zwykle postać walca o średnicy równej podanej tolerancji. To ważne, bo wiele osób intuicyjnie myśli o kole na płaszczyźnie, a tu chodzi o objętość przestrzeni. Jeśli na rysunku widzisz tolerancję 0,10 mm dla otworu, to oś wyznaczona z pomiaru musi zmieścić się w walcu Ø0,10 mm ustawionym względem prawdziwego położenia.

Dlaczego bazy są tak ważne

Bez baz zapis położenia traci sens, bo nie wiadomo, względem czego ocenić odchyłkę. Baza główna ustala pierwszy kierunek, kolejna doprecyzowuje obrót i przesunięcie, a trzecia domyka układ. Ja traktuję to tak: jeśli baza jest źle zdefiniowana, cały wynik może być formalnie policzony, ale praktycznie bezużyteczny.

Kiedy pojawia się warunek maksimum materiału

Jeżeli przy tolerancji położenia zastosowano wymaganie maksimum materiału, wynik zależy nie tylko od geometrii, lecz także od rzeczywistego rozmiaru cechy. Dla otworu oznacza to prostą zasadę: im większy otwór w dopuszczalnym zakresie, tym większy dodatkowy margines pozycjonowania. To rozwiązanie ma sens wtedy, gdy liczy się montaż i wzajemne pasowanie części, a nie sama idealna zgodność z nominalem.

Gdy ten zapis jest już czytelny, można przejść do pytania ważniejszego dla działu jakości: co z tego naprawdę widzi skaner 3D, a czego musi dopiero „nauczyć się” oprogramowanie.

Co skaner 3D mierzy dobrze, a co trzeba z niego wyliczyć

Skaner 3D rejestruje przede wszystkim chmurę punktów, czyli bardzo gęsty obraz powierzchni. To daje ogromną przewagę przy złożonych częściach, bo można od razu zobaczyć lokalne deformacje, falowanie blachy, wyciągnięcia albo ucieczki krawędzi. Ale sam skan nie odpowiada jeszcze na pytanie, gdzie dokładnie leży oś otworu albo środek pola pozycjonowania.

Żeby policzyć pozycję, trzeba dopasować do punktów model geometryczny: walec, kulę, płaszczyznę albo linię. Dopiero z takiego dopasowania powstaje oś lub punkt odniesienia, który porównuje się z bazami. W praktyce różnica między dobrym a słabym pomiarem często nie leży w samym sprzęcie, tylko w tym, jak ustawiono filtrację, algorytm fitu i zakres punktów użytych do obliczeń.

Przykład jest prosty: jeśli otwór ma lokalnie poszarpaną krawędź po wierceniu, a ja policzę pozycję z przypadkowego wycinka punktów, wynik będzie niestabilny. Jeśli natomiast dopasuję walec do pełnego, sensownie odfiltrowanego obwodu, dostaję wynik dużo bliższy temu, co rzeczywiście wpływa na montaż. To właśnie dlatego w metrologii optycznej tak ważna jest konsekwencja metody, a nie samo „zebranie dużej liczby punktów”.

Przeczytaj również: Tolerancja płaskości - jak ją czytać i mierzyć

Na co patrzę przy ocenie chmury

• czy chmura obejmuje cały istotny fragment cechy, a nie tylko jej fragment środowy,
• czy krawędzie nie są zniekształcone przez odbicia, połysk lub zbyt małą gęstość danych,
• czy filtracja nie wygładziła problemu, który miał być wykryty,
• czy dopasowanie opiera się na tej samej logice, jakiej oczekuje rysunek techniczny.

To prowadzi do kolejnej kwestii: nawet najlepsza chmura punktów nie da wiarygodnego wyniku, jeśli układ odniesienia został ustawiony źle.

Dlaczego bazy i ustawienie układu współrzędnych decydują o wyniku

W skanowaniu 3D najczęstszy błąd nie wynika z błędnego odczytu cechy, tylko z błędnego alignmentu, czyli dopasowania danych do układu odniesienia. Jeśli baza główna jest ustawiona z przesunięciem, to ten błąd „wędruje” do wszystkich kolejnych obliczeń. W praktyce oznacza to, że nawet poprawnie zeskanowany detal może dostać zły wynik pozycji, bo został odniesiony do złego punktu startowego.

Ja zwykle patrzę na to jak na konstrukcję z trzech kroków: najpierw stabilizuję płaszczyznę główną, potem ustawiam kierunek drugorzędny, a na końcu zamykam obrót i przesunięcie. To działa podobnie do klasycznego schematu 3-2-1, ale nie wolno mylić tego z dowolnym „przybliżonym ustawieniem” z CAD. Jeśli rysunek wymaga konkretnego układu baz, trzeba go odtworzyć możliwie wiernie, a nie tylko uzyskać ładne dopasowanie kolorystyczne.

Praktyczny przykład: jeśli otwór ma tolerancję 0,20 mm, a baza została przesunięta o 0,05 mm, to duża część „zapasu” znika, zanim jeszcze zaczniesz oceniać samą cechę. Dlatego w kontroli położenia nie wystarczy powiedzieć, że „model dobrze się pokrywa” - trzeba jeszcze wiedzieć, co dokładnie zostało użyte jako baza i jak wyznaczono układ współrzędnych.

Gdy baza jest opanowana, pojawia się następne praktyczne pytanie: jaką metodą w ogóle opłaca się to mierzyć.

Kiedy skaner 3D wystarczy, a kiedy lepiej sięgnąć po CMM

Nie każdy detal warto mierzyć tak samo. Skaner 3D świetnie sprawdza się tam, gdzie trzeba szybko ocenić wiele cech naraz, porównać kształt powierzchni albo sprawdzić większy komponent z wieloma otworami i przetłoczeniami. Z kolei CMM, czyli maszyna współrzędnościowa, pozostaje mocna tam, gdzie liczy się najwyższa kontrola pojedynczej cechy, mała strefa tolerancji i pełna przewidywalność metody.

Jeśli miałbym wskazać praktyczny próg decyzji, to przy częściach z wieloma punktami kontrolnymi i tolerancjami rzędu 0,1-0,2 mm bardzo często wygrywa hybryda: skan daje pełny obraz, a CMM dopina krytyczne cechy. Przy detalach wysoko odpowiedzialnych, gdzie spór dotyczy pojedynczej osi albo jednej pary otworów montażowych, nadal warto mieć możliwość weryfikacji dotykowej. To nie jest wybór „albo-albo”, tylko decyzja o tym, która metoda najlepiej broni wynik.

Gdy metoda jest już wybrana, trzeba jeszcze wyeliminować błędy, które potrafią zepsuć nawet dobry plan pomiarowy.

Najczęstsze błędy, które fałszują wynik

W praktyce widzę kilka pomyłek, które wracają wyjątkowo często. Nie są widowiskowe, ale potrafią całkowicie zmienić decyzję jakościową.

• Pomiar od krawędzi zamiast od baz - wtedy wynik może wyglądać dobrze, ale nie odpowiada wymaganiu z rysunku.
• Zbyt agresywna filtracja punktów - wygładza realne odchyłki i sztucznie poprawia rezultat.
• Za mała gęstość danych na małych cechach - szczególnie groźna przy małych otworach, wąskich szczelinach i cienkich żebrach.
• Ignorowanie deformacji po zamocowaniu - cienka blacha potrafi odkształcić się bardziej od docisku niż od samej produkcji.
• Mylenie dopasowania CAD z oceną funkcjonalną - ładne pokrycie kolorów nie zawsze oznacza zgodność funkcjonalną.
• Niedoczytanie modyfikatorów - jeśli rysunek przewiduje MMC albo inny warunek, nie wolno liczyć wszystkiego tak, jakby go nie było.

Najbardziej zdradliwy błąd to ten ostatni, bo na pierwszy rzut oka wynik wydaje się logiczny, tylko że liczony jest według niewłaściwej reguły. Z tego powodu ja zawsze sprawdzam nie tylko wartość tolerancji, ale też cały kontekst: bazy, modyfikatory, sposób fitu i to, czy raport naprawdę odzwierciedla wymaganie konstrukcyjne.

Kiedy te pułapki są opanowane, pozostaje jeszcze jedna rzecz, która odróżnia dobry pomiar od raportu do szuflady: sposób przedstawienia wyniku.

Jak przygotować raport, który obroni się na produkcji

Dobry raport z pomiaru położenia nie kończy się na liczbie „OK” albo „NOK”. Musi pokazać, jak wynik powstał, bo tylko wtedy można go porównać między zmianami, maszynami i operatorami. Ja oczekuję w takim raporcie czterech rzeczy: wartości nominalnej, wartości zmierzonej, wskazania odchyłki oraz jasnej informacji o układzie baz i metodzie dopasowania.

Jeśli w raporcie widzę tylko „0,14 mm przy tolerancji 0,20 mm”, to mam zbyt mało informacji, by ocenić jakość całego procesu. Jeżeli obok tego pojawia się jeszcze informacja, że bazowanie wykonano na konkretnych trzech płaszczyznach, a otwór dopasowano walcem z pełnego obwodu, wynik staje się porównywalny i obronny. To szczególnie ważne w seryjnej produkcji, gdzie jedna pozornie drobna zmiana ustawienia potrafi przesunąć cały rozkład wyników.

W praktyce warto też pilnować trendu, a nie tylko pojedynczego strzału. Jeśli pierwsza sztuka ma 0,08 mm, druga 0,11 mm, a trzecia 0,15 mm przy limicie 0,20 mm, to formalnie nadal może być dobrze, ale proces już zaczyna „uciekać”. Taki sygnał jest cenniejszy niż jeden ładny raport, bo pozwala zareagować zanim pojawi się seria braków.

Im lepiej raport pokazuje metodę, tym mniej czasu tracę później na spory o to, czy problem leży w detalu, czy w samej procedurze pomiarowej.

Co warto wdrożyć, zanim pozycja cechy stanie się problemem jakościowym

Najlepsze efekty daje podejście, w którym projekt, produkcja i kontrola jakości mówią tym samym językiem. Jeśli na etapie konstrukcji od razu zdefiniujesz bazy tak, by dało się je odtworzyć na skanie i na CMM, później oszczędzasz mnóstwo czasu. Jeśli dodatkowo zapiszesz jasne zasady dopasowania cech, interpretacji MMC i akceptacji wyniku granicznego, liczba nieporozumień spada szybciej niż sama liczba odchyleń.

W codziennej pracy widzę jedną prostą zasadę, która naprawdę działa: najpierw sprawdź bazowanie, potem geometrię, a dopiero na końcu sam wynik liczbowy. To podejście jest wolniejsze o kilka minut, ale zwykle oszczędza godziny dyskusji. A przy skanowaniu 3D i metrologii to właśnie ono najczęściej decyduje, czy wynik będzie tylko technicznie policzony, czy też faktycznie użyteczny dla produkcji.
