Pomiar mikrometrem jest prosty dopiero wtedy, gdy zna się kolejność ruchów: czyszczenie, zerowanie, lekki docisk i spokojny odczyt. To narzędzie wygrywa tam, gdzie suwmiarka zaczyna dawać zbyt gruby obraz sytuacji, a liczy się kilka setnych milimetra. W tym tekście pokazuję, jak mierzyć poprawnie, jak czytać wynik bez zgadywania i kiedy mikrometr warto połączyć ze skanowaniem 3D albo kontrolą wydruku.
Pewny wynik zaczyna się przed pierwszym odczytem
- Typowy mikrometr zewnętrzny ma zakres 25 mm, więc do większych wymiarów trzeba dobrać inny model albo wzorzec kontrolny.
- Przed pomiarem sprawdź zero, czystość powierzchni pomiarowych i temperaturę detalu.
- Docisk rób grzechotką lub sprzęgłem ciernym, a nie siłą dłoni.
- W mikrometrze analogowym wynik składa się z odczytu z tulei i bębna, zwykle z dokładnością do 0,01 mm.
- W metrologii 3D mikrometr jest świetnym punktem odniesienia do krytycznych wymiarów, ale nie zastępuje skanera.

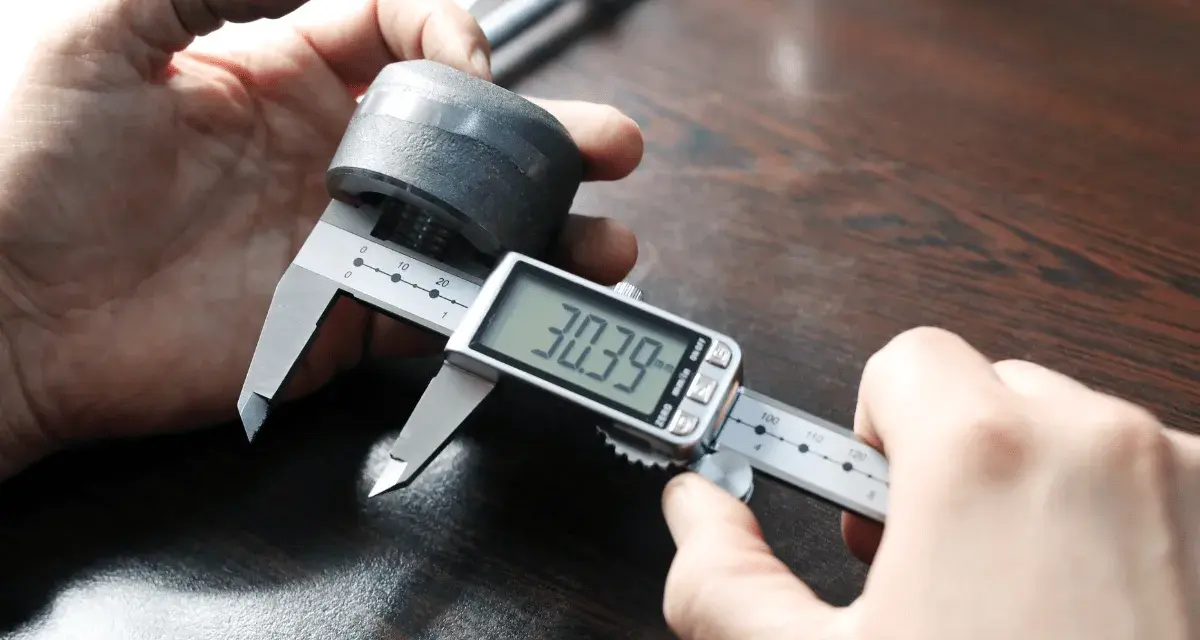

Kiedy mikrometr daje więcej niż suwmiarka
Ja traktuję mikrometr jako narzędzie do jednego, bardzo konkretnego zadania: pewnego pomiaru liniowego. Najlepiej sprawdza się przy średnicach zewnętrznych, grubości ścianki, wałkach, płytkach, trzpieniach i innych detalach, które da się objąć dwiema powierzchniami pomiarowymi. Typowy mikrometr zewnętrzny pracuje w zakresie 25 mm, więc jeśli potrzebujesz większego przedziału, sięgasz po inny model albo po wzorzec do sprawdzenia zera.
W praktyce nie każdy mikrometr wygląda tak samo. Inaczej pracuje model do średnic zewnętrznych, inaczej głębokościowy, a jeszcze inaczej punktowy czy tarczowy. To ważne, bo nie chodzi tylko o „dokładniejsze narzędzie”, ale o odpowiednią geometrię do konkretnego zadania. Jeśli mierzysz detal po obróbce albo po druku 3D, mikrometr pomaga potwierdzić wymiar nominalny, a skaner 3D pokazuje całą geometrię i odchyłki kształtu. Te dwa światy dobrze się uzupełniają.
| Narzędzie | Najlepsze zastosowanie | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Mikrometr zewnętrzny | Średnice wałków, grubości, cienkie elementy | Bardzo dobra powtarzalność punktowego pomiaru | Jeden wymiar naraz |
| Mikrometr głębokościowy | Głębokości rowków, stopni i gniazd | Stabilna baza pomiarowa | Wymaga dobrego oparcia na powierzchni |
| Mikrometr tarczowy | Krawędzie, uzębienie, cienkie strefy | Dostęp do miejsc, gdzie zwykłe końcówki nie wchodzą | Trzeba dobrać odpowiednią geometrię tarcz |
| Mikrometr punktowy | Rowki, wąskie uskoki, małe profile | Dociera do trudnodostępnych miejsc | Łatwo zejść z osi, jeśli pracujesz nerwowo |
Gdy wiesz już, do czego służy narzędzie, trzeba przygotować detal i sam przyrząd tak, żeby wynik był wart zapisania.
Przygotuj detal i mikrometr zanim zamkniesz szczęki
Jak przypomina Mitutoyo, specyfikacje mikrometrów odnoszą się do 20°C, więc gorący detal po obróbce albo świeżo wydrukowany element potrafią przekłamać wynik bardziej niż słabo widoczna kreska. W mojej praktyce najwięcej błędów bierze się nie z samego odczytu, tylko z tego, że ktoś mierzy od razu, bez chwili na przygotowanie.
- Wyczyść powierzchnie pomiarowe miękką ściereczką, bo pył, olej i grat potrafią dodać niepotrzebny błąd.
- Sprawdź zero po zetknięciu powierzchni albo na wzorcu, jeśli pracujesz na zakresie większym niż 25 mm.
- Odczekaj, aż detal osiągnie temperaturę otoczenia, szczególnie po frezowaniu, toczeniu lub druku 3D.
- Nie chwytaj końcówek pomiarowych palcami; trzymaj mikrometr za ramę, a detal za część niepomiarową.
- Nie mierz elementu w ruchu; obracająca się część jest niebezpieczna i szybko niszczy powierzchnie pomiarowe.
- Nie dociskaj na wyczucie; jeśli narzędzie ma grzechotkę albo sprzęgło cierne, to właśnie ono ma kontrolować siłę kontaktu.
Po takim przygotowaniu sam pomiar jest już powtarzalny, a różnice między kolejnymi odczytami zwykle wynikają z techniki, nie z przypadku. Teraz przejdźmy do samego ruchu pomiarowego, bo tam najłatwiej o nawyki, które robią różnicę.
Jak wykonać pomiar krok po kroku
W dobrze przeprowadzonym pomiarze nie ma pośpiechu, ale też nie ma miejsca na zgadywanie. Ja robię to zawsze tak samo, bo powtarzalna procedura daje lepszy wynik niż „wyczucie” operatora.
- Rozchyl wrzeciono trochę szerzej niż wymiar detalu.
- Włóż element między kowadełko i wrzeciono prostopadle do powierzchni.
- Domknij bęben do lekkiego kontaktu.
- Użyj grzechotki albo sprzęgła ciernego, aż poczujesz równy, powtarzalny opór.
- Jeśli model ma blokadę wrzeciona, zaciśnij ją dopiero tuż przed odczytem.
- Odczytaj wynik bez przechylania narzędzia i bez dodatkowego docisku.
Najważniejsza zasada jest prosta: mikrometr ma dotknąć, a nie ścisnąć. Jeśli wymuszasz kontakt siłą dłoni, możesz zgnieść cienki detal albo wprowadzić różnicę, której nie zobaczysz gołym okiem. Przy cienkich ściankach, wydrukach z tworzyw i miękkich stopach to właśnie nacisk najczęściej psuje cały pomiar.
Gdy kontakt jest już stabilny, zostaje odczyt. I tu też warto trzymać się procedury, zamiast zgadywać z samej pozycji kreski.
Jak odczytać wynik z podziałki
W mikrometrze analogowym odczyt składa się z dwóch części: wartości z tulei i wartości z bębna. Na tulei widzisz pełne milimetry i zwykle także połówki milimetra, a bęben pokazuje setne części milimetra. W niektórych modelach dochodzi jeszcze noniusz lub wyświetlacz cyfrowy, ale logika pomiaru pozostaje ta sama.
| Co widzisz | Co to oznacza | Wartość w przykładzie |
|---|---|---|
| Tuleja | Pełne milimetry i ewentualną połówkę | 3,5 mm |
| Bęben | Setne części milimetra | 0,05 mm |
| Wynik końcowy | Suma obu odczytów | 3,55 mm |
Jeśli masz wątpliwość, czy kreska „prawie” się pokrywa, nie dopisuję wartości na oko. To właśnie tu powstają najmniej potrzebne spory w produkcji. Lepiej odczytać pomiar jeszcze raz niż dorabiać ułamek milimetra z pamięci. W modelach cyfrowych odczyt jest prostszy, ale zasada weryfikacji zera i stałego docisku nadal obowiązuje.
Na papierze wszystko wygląda łatwo, a w praktyce dokładność najczęściej psują te same, powtarzalne błędy. Warto je znać, bo można je wyeliminować bez zmiany narzędzia.
Najczęstsze błędy, które psują dokładność
Najwięcej reklamacji pomiarowych widzę po trzech rzeczach: zbyt mocnym docisku, zabrudzeniu i odczycie pod kątem. To są drobiazgi, ale właśnie one odróżniają poprawny wynik od liczby, której nie da się obronić w kontroli jakości.
| Błąd | Co robi z wynikiem | Jak temu zapobiec |
|---|---|---|
| Za mocny docisk | Ściska detal i zaniża lub zawyża odczyt | Używaj grzechotki albo sprzęgła, nie siły dłoni |
| Brudne powierzchnie | Pył, olej i grat dodają przypadkowy błąd | Wytrzyj końcówki i detal przed każdym pomiarem |
| Odczyt pod kątem | Pojawia się błąd paralaksy | Czytaj prostopadle do skali i linii odniesienia |
| Pomiar gorącego elementu | Rozszerzalność cieplna zmienia wymiar | Poczekaj, aż część ustabilizuje temperaturę |
| Brak ponownego sprawdzenia zera po uderzeniu | Wyniki przesuwają się razem z błędem przyrządu | Po upadku lub szarpnięciu sprawdź narzędzie wzorcem |
Jeśli coś nie gra, najpierw sprawdzam zero i stan powierzchni, dopiero potem podejrzewam sam detal. Taka kolejność oszczędza czas, bo bardzo często problem jest banalny, a nie „metrologiczny”. To szczególnie ważne wtedy, gdy mikrometr jest jednym z elementów większego procesu kontroli, na przykład po skanowaniu 3D.

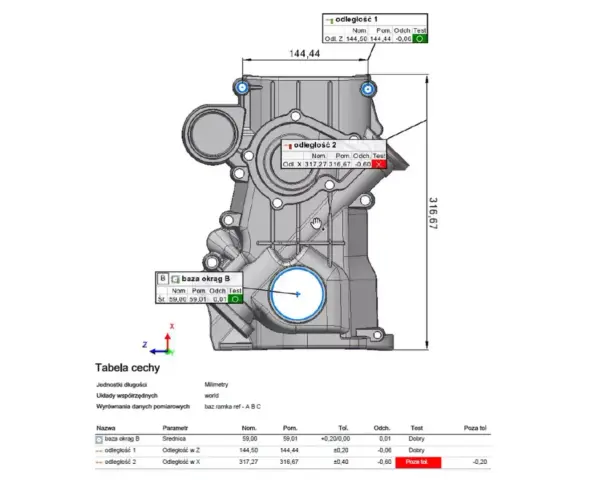

Jak mikrometr pomaga przy skanowaniu 3D i kontroli metrologicznej
Jak opisuje Hexagon, skanery 3D służą do bezkontaktowego pozyskiwania kształtu i danych powierzchniowych do kontroli jakości oraz inżynierii odwrotnej. To świetne narzędzie do geometrii swobodnej, ale gdy chcę potwierdzić krytyczny wymiar, nadal wracam do mikrometru. W praktyce te dwa podejścia nie konkurują ze sobą, tylko rozwiązują inne problemy.
| Cel kontroli | Lepsze narzędzie | Dlaczego |
|---|---|---|
| Średnica wałka, trzpienia, tulei | Mikrometr | Daje bezpośredni, punktowy i bardzo powtarzalny odczyt |
| Ocena całej powierzchni, odchyłek kształtu, porównanie z CAD | Skan 3D | Pokazuje całą geometrię, a nie tylko jeden wymiar |
| Weryfikacja skali po skanowaniu albo po wydruku 3D | Oba narzędzia | Skan pokazuje rozkład błędu, mikrometr potwierdza punkty odniesienia |
W projektach addytywnych to działa wyjątkowo dobrze. Skan sprawdza, czy model nie skręcił się lokalnie, czy otwór nie ma odchyłki kształtu i czy powierzchnia zgadza się z CAD. Mikrometr z kolei szybko potwierdza grubość ścianki, średnicę trzpienia albo wymiar bossów, czyli tych miejsc, które potem decydują o pasowaniu. Jeśli wynik z chmury punktów i wynik mikrometru nie są spójne, wiem, że trzeba sprawdzić skalę, pozycjonowanie części albo samą strategię skanowania, zanim przejdę dalej.
Żeby taki układ działał bez sporów, potrzebny jest jeszcze krótki rytuał po pomiarze. Nie jest efektowny, ale w praktyce robi największą różnicę.
Co robię, żeby pomiar był wiarygodny także jutro
Gdy pomiar ma trafić do raportu albo ma decydować o dalszej obróbce, nie wystarcza sam odczyt. Ja trzymam się krótkiej rutyny: sprawdzenie zera, kontrola czystości, porównanie na wzorcu i zapis warunków, jeśli element jest naprawdę krytyczny. To niewielki koszt czasu, a bardzo skutecznie ogranicza późniejsze dyskusje o tym, czy problem leży w detalu, narzędziu, czy po prostu w sposobie pracy.
- Po zakończeniu przetrzyj powierzchnie pomiarowe i wrzeciono miękką, suchą ściereczką.
- Przechowuj mikrometr w etui, z dala od wilgoci i skrajnych temperatur.
- Po upadku albo uderzeniu nie zakładaj, że wszystko jest w porządku, tylko sprawdź instrument ponownie.
- Przy pomiarach produkcyjnych zapisuj identyfikator narzędzia, temperaturę otoczenia i wynik sprawdzenia wzorcowego, jeśli taki standard obowiązuje.
Właśnie dzięki takiej dyscyplinie mikrometr pozostaje w metrologii tym, czym powinien być: prostym, szybkim i wiarygodnym punktem odniesienia. Jeśli mierzysz części do druku 3D, prototypu albo produkcji seryjnej, ta metoda zwykle daje więcej spokoju niż późniejsze poprawki na gotowym detalu.
