W pomiarach 3D najłatwiej pomylić model z rzeczywistością. Idealna geometria z CAD mówi jedno, a powierzchnia po frezowaniu, druku, odlewie czy obróbce ręcznej pokazuje coś znacznie bogatszego: nierówności, falistość, szum i lokalne odchyłki. To ważne, bo powierzchnia rzeczywista obiektu decyduje nie tylko o wyglądzie, ale też o styku, zużyciu, przyczepności powłok i wiarygodności całego pomiaru.
Najważniejsze fakty o rzeczywistej powierzchni w pomiarach 3D
- Nie istnieje jedna uniwersalna wartość pola powierzchni bez zdefiniowania skali, granic i metody pomiaru.
- W skanowaniu 3D wynik zależy od gęstości danych, czyszczenia siatki, sposobu filtrowania i jakości rejestracji.
- Powierzchnia nominalna z projektu CAD i powierzchnia zmierzona w praktyce to zwykle dwa różne światy.
- W metrologii liczy się nie tylko sam wynik, ale też to, czy da się go odtworzyć i obronić w raporcie.
- Do różnych zadań lepiej sprawdzają się inne narzędzia: skaner 3D, CMM, profilometr albo tomografia CT.
Gdzie kończy się powierzchnia nominalna, a zaczyna ta rzeczywista
W praktyce inżynierskiej patrzę na ten temat bardzo prosto: powierzchnia nominalna to geometria idealna, a powierzchnia zmierzona to to, co faktycznie dostałem z części lub modelu. Między nimi stoi jeszcze mikrostruktura, czyli chropowatość, falistość i lokalne defekty, które potrafią wyraźnie zmienić wynik pola powierzchni, zwłaszcza gdy mówimy o detalach o dużej liczbie załamań, otworów i przetłoczeń.
To właśnie dlatego ten sam element może mieć poprawny wymiar liniowy, a jednocześnie inny wynik pola powierzchni zależnie od tego, jak szeroki fragment objąłem pomiarem i jaką rozdzielczość przyjąłem. W metrologii nie mierzę więc „abstrakcyjnej bryły”, tylko konkretny fragment powierzchni w konkretnej skali obserwacji. Gdy to rozróżnienie jest jasne, łatwiej przejść do pytania, po co właściwie ten parametr mierzyć.
Dlaczego ta różnica ma znaczenie w skanowaniu 3D i metrologii
W projektach produkcyjnych pole powierzchni nie jest ozdobnym parametrem z raportu. W wielu zastosowaniach wpływa na realne decyzje: czy powłoka będzie trzymać się dobrze, jak zachowa się klej, jak przebiega wymiana ciepła, a nawet jak szybko zużyje się para współpracujących części. Przy częściach z druku 3D dochodzi jeszcze kwestia porowatości i lokalnych „pofalowań”, które potrafią zwiększyć rozwinięcie powierzchni bardziej, niż intuicja podpowiada.
Najczęściej wykorzystuję taki pomiar w czterech sytuacjach:
- gdy porównuję część po produkcji z modelem referencyjnym i chcę ocenić odchyłki, a nie tylko wymiary liniowe,
- gdy sprawdzam przygotowanie powierzchni pod lakier, klej albo obróbkę wykończeniową,
- gdy analizuję zużycie, wżery albo deformacje po eksploatacji,
- gdy potrzebuję policzyć powierzchnię złożonego kształtu, którego nie da się sensownie zmierzyć suwmiarką ani klasycznym wzorem geometrycznym.
Właśnie w takich przypadkach skan 3D i metrologia pokazują swoją przewagę nad prostym pomiarem warsztatowym, bo pozwalają przejść od „wygląda podobnie” do konkretnego, powtarzalnego wyniku. To z kolei prowadzi do pytania, jak ten wynik powstaje w praktyce.

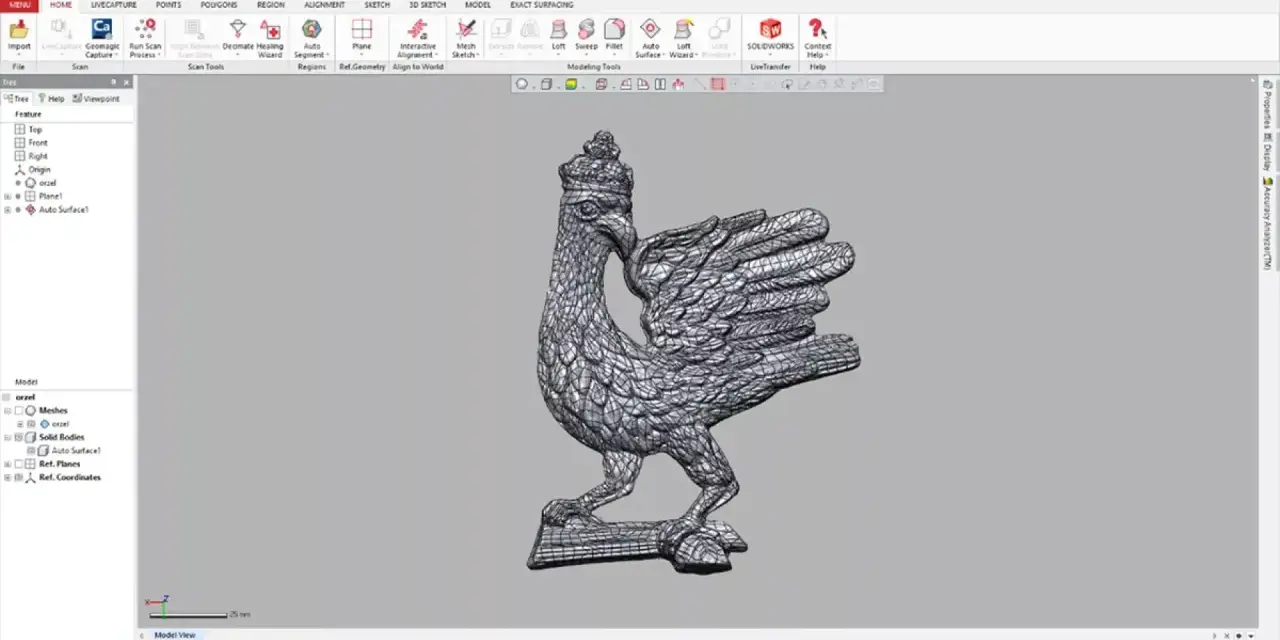

Jak mierzę ją z danych skanowania 3D
Jeżeli mam policzyć pole z danych 3D, nie zaczynam od kliknięcia jednego przycisku. Najpierw ustalam, co dokładnie ma wejść do pomiaru, bo obszar graniczny ma ogromne znaczenie. Inaczej liczy się płaską łatę, inaczej fragment rury, a jeszcze inaczej powierzchnię o skomplikowanym, swobodnym kształcie.
Ustalam granice obszaru
Na początku wyznaczam strefę pomiarową. Jeśli obejmę zbyt mały fragment, wynik będzie oderwany od rzeczywistej funkcji elementu. Jeśli z kolei wezmę za dużo, dorzucę szum, krawędzie albo obszary połączeń skanów, które zniekształcą pole. W metrologii granica obszaru to nie detal techniczny, tylko część samej definicji wyniku.
Czyszczę dane, ale bez przesady
Następny krok to chmura punktów albo siatka trójkątów. Usuwam błędne punkty, domykam oczywiste braki i sprawdzam, czy wygładzanie nie usuwa przy okazji informacji, która powinna zostać w pomiarze. To ważne rozróżnienie: czyszczenie ma poprawić jakość danych, a nie „wygrać” z nimi i zrobić z powierzchni zbyt gładki model.
Przeczytaj również: Tolerancja pozycji w skanowaniu 3D - praktyczny przewodnik
Liczy się nie tylko wynik, ale też jego kontrola

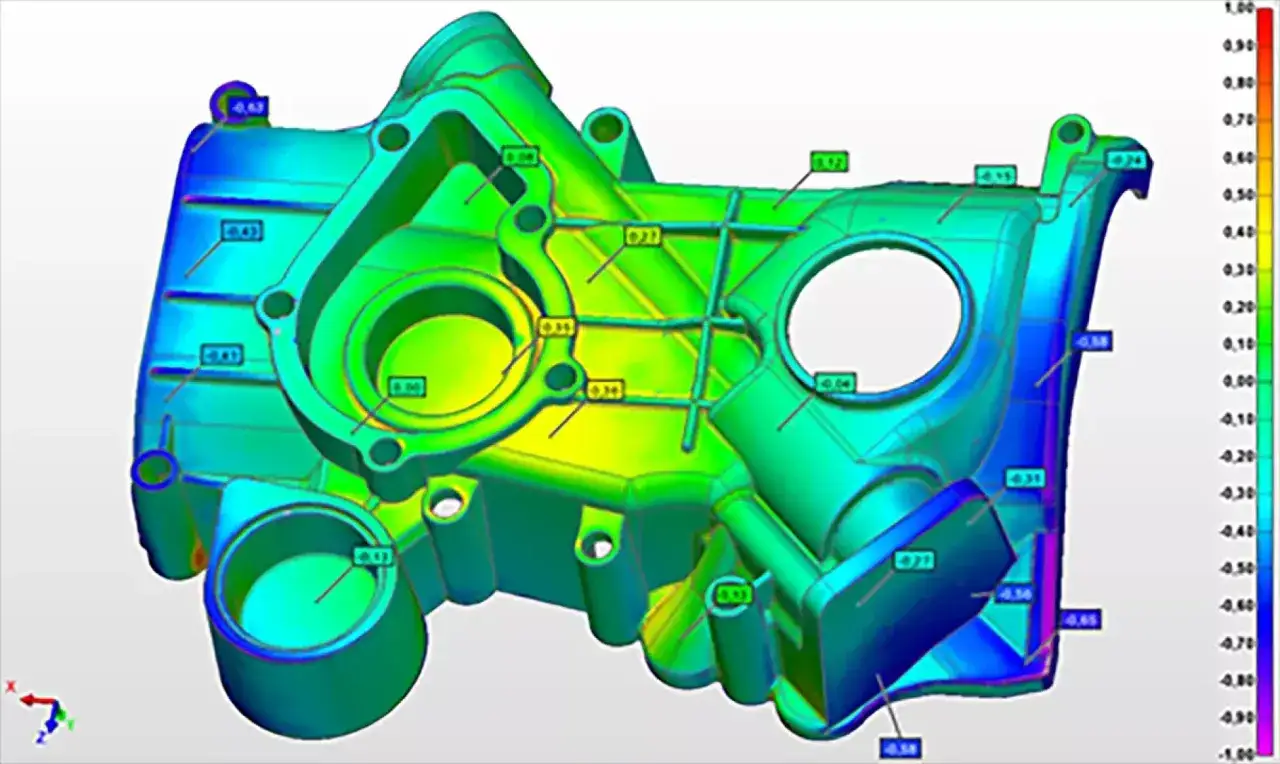

Po obliczeniu pola porównuję rezultat z drugim źródłem: wcześniejszym skanem, modelem CAD, pomiarem punktowym albo częścią wzorcową. Dzięki temu widzę, czy różnica wynika z geometrii, czy z jakości danych. W dobrym raporcie nie interesuje mnie wyłącznie liczba końcowa, lecz także to, czy da się ją odtworzyć przy powtórnym pomiarze. Na tym etapie najłatwiej też zauważyć, gdzie wynik może zostać zafałszowany.
Co najczęściej zniekształca wynik
W praktyce spotykam kilka powtarzalnych źródeł błędu. Nie są spektakularne, ale właśnie dlatego bywają groźne: wiele osób zauważa je dopiero wtedy, gdy wynik nie zgadza się z oczekiwaniem.
| Źródło błędu | Co robi z wynikiem | Jak to ograniczyć |
|---|---|---|
| Zbyt rzadka siatka lub mała gęstość punktów | Spłaszcza drobne detale i zaniża rozwinięcie powierzchni | Dobrać rozdzielczość do skali detalu, a nie do samego rozmiaru części |
| Agresywne wygładzanie | Usuwa lokalne nierówności, które są częścią pomiaru | Stosować minimalny filtr i zapisywać jego parametry w raporcie |
| Zapylenie, odbicia, połysk | Tworzy szumy, dziury i błędne fragmenty geometrii | Przygotować powierzchnię zgodnie z procedurą i warunkami materiału |
| Źle połączone skany | Wprowadza przesunięcia między fragmentami i fałszuje całe pole | Kontrolować rejestrację, znaczniki i punkty odniesienia |
| Domykanie braków „na siłę” | Modeluje geometrię zamiast ją mierzyć | Odróżniać realny ubytek od interpolacji i opisać to w dokumentacji |
Im bardziej chropowata i złożona powierzchnia, tym większe znaczenie ma sposób obróbki danych. Z tego powodu dobry pomiar 3D nie kończy się na samym skanie, tylko na świadomym wyborze technologii pomiarowej, którą trzeba dopasować do zadania.
Jakie narzędzie wybrać do konkretnego zadania
Nie każda metoda służy do tego samego. Gdy potrzebuję szybkiej informacji o złożonej geometrii, wybieram inną technologię niż wtedy, gdy badam mikronierówności albo kontroluję tolerancję w bardzo ciasnym zakresie. Poniższe zestawienie najlepiej pokazuje, gdzie dana metoda ma sens.
| Metoda | Co mierzy najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Skaner 3D metrologiczny | Złożoną geometrię, duże powierzchnie, swobodne kształty | Szybkość, pełna chmura danych, dobra kontrola kształtu | Wrażliwość na materiał, światło, ustawienie i obróbkę danych |
| Maszyna CMM | Wymiary, położenia i wybrane cechy geometryczne | Wysoka wiarygodność pomiaru punktowego | Słabiej radzi sobie z bardzo rozległą, organiczną geometrią |
| Profilometr | Chropowatość i mikrostrukturę w przekroju | Dobra do oceny tekstury i parametrów powierzchni | Nie daje pełnego obrazu całej powierzchni elementu |
| Tomografia CT | Geometrię złożoną i elementy wewnętrzne | Pozwala zajrzeć do środka bez destrukcji | Droższa i nie zawsze potrzebna przy prostym pomiarze zewnętrznej powierzchni |
Gdy patrzę na ten wybór praktycznie, kieruję się trzema pytaniami: czy potrzebuję pełnej mapy kształtu, czy tylko kilku punktów kontrolnych, czy powierzchnia ma znaczenie funkcjonalne oraz jak duża jest dopuszczalna niepewność. Dopiero po takim porównaniu widać, czy lepszy będzie szybki skan, czy pełny proces metrologiczny z kontrolą referencji.
Co zapisuję w raporcie, żeby wynik dało się obronić
Sam wynik bez kontekstu bywa mylący. Jeśli po tygodniu ktoś inny nie potrafi odtworzyć tego samego pomiaru, liczba niewiele znaczy. Dlatego w praktyce zawsze zapisuję kilka rzeczy, które później chronią przed nieporozumieniami.
- dokładny obszar pomiaru i sposób jego wyznaczenia,
- rodzaj urządzenia oraz użyty tryb skanowania,
- poziom filtracji, wygładzania i ewentualnego domykania dziur,
- informację, czy wynik dotyczy siatki, chmury punktów, czy przetworzonego modelu,
- warunki pomiaru, zwłaszcza te, które mogły wpłynąć na odbicia, stabilność lub rejestrację,
- krótką notę o tym, czy potrzebna jest porównawcza kontrola z inną metodą.
To podejście daje spokój w produkcji, bo wynik nie jest wtedy samotną liczbą, tylko częścią logicznego łańcucha pomiarowego. A właśnie o to chodzi w metrologii 3D: nie o ładny raport, lecz o decyzję, której można zaufać.
Co warto zapamiętać, zanim policzysz pole z modelu 3D
Jeżeli mam zostawić jedną praktyczną zasadę, to tę: nie licz powierzchni bez ustalenia skali, granic i sposobu obróbki danych. To trzy elementy, które najczęściej decydują o tym, czy wynik jest użyteczny, czy tylko wygląda technicznie.
W dobrze przeprowadzonym pomiarze skan 3D pokazuje nie tylko kształt obiektu, ale też jego realną geometrię w takim stopniu szczegółowości, jaki jest potrzebny do zadania. I właśnie wtedy analiza pola powierzchni przestaje być abstrakcją, a zaczyna wspierać projektowanie, kontrolę jakości i produkcję. Jeśli podejdziesz do tego spokojnie, bez zaufania do samej „ładnej siatki”, dostaniesz wynik, który naprawdę coś mówi o części.
