Tworzenie modelu 3D ze zdjęć wygląda prosto tylko na pierwszy rzut oka. W praktyce decydują trzy rzeczy: sposób wykonania fotografii, jakość materiału powierzchni i to, czy model ma służyć do wizualizacji, czy do pomiaru. W tym artykule pokazuję, jak podejść do fotogrametrii sensownie, czego oczekiwać od takiego procesu i kiedy lepiej od razu sięgnąć po skaner 3D.
Najważniejsze rzeczy, które trzeba wiedzieć, zanim zaczniesz
- Fotogrametria zamienia serię nakładających się zdjęć w chmurę punktów, siatkę i teksturę.
- 20 zdjęć to zwykle minimum techniczne, ale przy bardziej złożonych obiektach potrzeba ich znacznie więcej.
- Najlepiej działają obiekty matowe, pełne detali i dobrze oświetlone, bez błysków i przezroczystości.
- Do pomiaru potrzebujesz nie tylko modelu, lecz także skali, punktów odniesienia i kontroli błędu.
- Do wizualizacji fotogrametria bywa świetna, ale do precyzyjnej metrologii nie zawsze wystarczy.
- Jakość wejścia ma większe znaczenie niż samo oprogramowanie, które wybierzesz.
Jak zdjęcia zamieniają się w siatkę 3D
Patrzę na fotogrametrię jak na bardzo sprytne dopasowanie obrazu do geometrii. Oprogramowanie szuka wspólnych punktów na kolejnych zdjęciach, oblicza ich położenie w przestrzeni, a potem buduje z nich chmurę punktów, siatkę trójkątów i teksturę. To właśnie dlatego ten sam obiekt sfotografowany z odpowiednim pokryciem może zamienić się w realistyczny model, zamiast pozostać zbiorem przypadkowych ujęć.
Autodesk dzieli fotogrametrię na dwa główne podejścia: bliskiego zasięgu i lotnicze. W pierwszym przypadku fotografujesz małe lub średnie obiekty z poziomu ręki albo statywu, w drugim pracujesz z większymi scenami, budynkami czy terenem. To ważne rozróżnienie, bo od niego zależy zarówno sprzęt, jak i oczekiwana dokładność.
W praktyce najważniejsze jest zrozumienie, że program nie tworzy geometrii z jednego zdjęcia. On ją rekonstruuje z wielu ujęć wykonanych pod różnymi kątami. Im lepsza zgodność między kadrami, tym stabilniejszy wynik. I właśnie od tego zależy, czy dalej mówimy o ładnym modelu, czy o materiale, na którym da się coś mierzyć.
To prowadzi do najważniejszej części: jak zrobić zdjęcia tak, żeby algorytm miał z czego pracować.
Jak zrobić serię zdjęć, która da się policzyć
Jeżeli mam wskazać jeden powód, dla którego modele wychodzą słabo, to jest nim nie sam aparat, tylko za małe pokrycie zdjęć. Dla dobrego wyniku potrzebujesz serii ujęć z różnych stron, najlepiej z zachowaniem około 60-80% pokrycia między kolejnymi kadrami. W prostszych aplikacjach spotkasz też zasadę, że 20 zdjęć to minimum, ale to raczej próg uruchomienia procesu niż sensowny cel. Przy prostych obiektach wystarczy mniej, przy bardziej skomplikowanych zestaw może dojść nawet do kilkuset albo 2000 zdjęć.
| Element sesji | Co działa najlepiej | Co zwykle psuje wynik |
|---|---|---|
| Pokrycie kadrów | 60-80% między zdjęciami | Duże skoki pozycji i brak wspólnych punktów |
| Ruch wokół obiektu | Pełny obieg z kilku wysokości | Jedna płaszczyzna zdjęć i brak ujęć od góry |
| Oświetlenie | Miękkie, równomierne, bez ostrych refleksów | Połysk, mocne cienie, migające światło |
| Tło | Stabilne, nieprzesuwające się, najlepiej neutralne | Ruchome elementy i bałagan w tle |
| Powierzchnia obiektu | Matowa, z detalem i strukturą | Szkło, chrom, lakier, jednolite białe płaszczyzny |
Ja zwykle planuję zdjęcia tak, jakbym „owijał” obiekt pierścieniami: jeden poziom na wysokości środka, drugi trochę wyżej, trzeci niżej, a przy obiektach technicznych także kilka ujęć pod kątem. To daje oprogramowaniu znacznie lepszy materiał niż szybki obchód z jednego poziomu. Jeśli temat jest mały, a zależy Ci na szczególe, lepiej zrobić więcej zdjęć niż później ratować model sztucznym wygładzaniem luk.
Warto też pamiętać o jednej rzeczy, którą początkujący często lekceważą: aparat powinien zachowywać się przewidywalnie. Stabilna ogniskowa, brak zbędnego zoomu i ostrość ustawiona tak, by cała seria wyglądała spójnie, robią większą różnicę niż „najlepszy” telefon z automatycznymi upiększaczami obrazu. Po przygotowaniu materiału zaczyna się właściwa rekonstrukcja.
Jak przebiega obróbka od zdjęć do gotowego modelu
Proces jest zazwyczaj podobny, niezależnie od tego, czy pracujesz w narzędziu desktopowym, czy w aplikacji chmurowej. Najpierw importujesz zdjęcia, potem program wyrównuje je względem siebie, a następnie buduje chmurę punktów. Na końcu powstaje siatka i tekstura, które możesz wyeksportować do dalszej pracy w CAD, renderingu albo dokumentacji.
- Import zdjęć i wstępna kontrola jakości materiału.
- Wyrównanie obrazów, czyli znalezienie wspólnych punktów i pozycji aparatów.
- Gęsta chmura punktów, z której powstaje szczegółowa geometria.
- Siatka 3D, czyli fizyczna forma modelu z trójkątów.
- Teksturowanie, które nadaje modelowi kolor i fakturę.
- Eksport do formatu używanego w dalszej obróbce, np. do programu CAD lub silnika 3D.

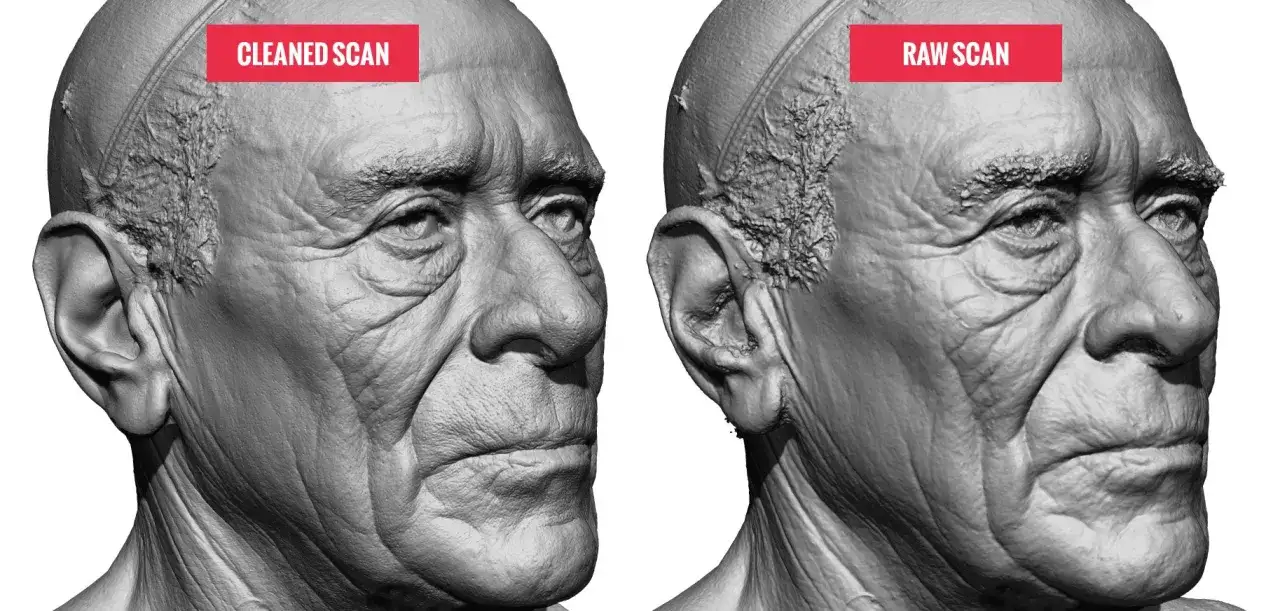

Tu dobrze widać, że samo oprogramowanie nie „wyczaruje” detali, których nie ma na zdjęciach. Jeśli w serii brakuje fragmentu obiektu, algorytm nie domyśli się kształtu. Może coś uzupełnić, ale to już będzie kompromis, nie wierna rekonstrukcja. Dlatego w pracy produkcyjnej liczy się nie tylko efekt końcowy, lecz także ocena, czy model faktycznie nadaje się do kolejnego etapu.
Gdy już to wiemy, naturalnie pojawia się pytanie o dokładność: kiedy taki model można traktować jako narzędzie pomiarowe, a kiedy tylko jako wizualizację.
Kiedy z modelu można naprawdę mierzyć
W metrologii nie wystarcza, że model wygląda dobrze. Musi jeszcze zachowywać skalę i dawać powtarzalne wyniki. To oznacza, że potrzebujesz nie tylko zdjęć, ale także kontroli odniesienia: markerów, punktów osnowy, skali wzorcowej albo innych danych referencyjnych. Bez tego możesz dostać bardzo efektowną siatkę, która będzie po prostu słaba jako materiał do pomiaru.
ZEISS pokazuje, że fotogrametria w zastosowaniach metrologicznych może działać na obiektach o dużej skali, nawet do 20 m, przy kamerach rzędu 24 MP i systemach z samokontrolą oraz samokalibracją. To ważny sygnał: technologia sama w sobie potrafi być bardzo precyzyjna, ale dopiero w dobrze kontrolowanym procesie. W praktyce największą różnicę robią trzy rzeczy: jakość zdjęć, dobre odniesienie skali i stabilna geometria pomiaru.
| Cel | Fotogrametria wystarczy | Lepiej wybrać inną metodę |
|---|---|---|
| Wizualizacja produktu | Tak, zwykle bardzo dobrze | Nie jest konieczne |
| Dokumentacja obiektu | Tak, jeśli nie ma dużych wymagań tolerancyjnych | Tylko przy potrzebie bardzo wysokiej powtarzalności |
| Pomiar geometrii technicznej | Tak, ale z kontrolą skali i referencji | Gdy wymagane są bardzo ciasne tolerancje |
| Element błyszczący lub przezroczysty | Rzadko bez przygotowania powierzchni | Często skaner 3D daje pewniejszy rezultat |
| Duży obiekt o prostych kształtach | Tak, szczególnie przy zdjęciach z drona | Gdy teren jest trudny albo brak punktów odniesienia |
Uczciwie mówiąc, największe nieporozumienie zaczyna się wtedy, gdy ktoś oczekuje od modelu wyglądu, a potem chce z niego wyciągnąć tolerancję wymiarową. To są dwa różne cele. Pierwszy dotyczy estetyki i komunikacji, drugi kontroli jakości. Fotogrametria obsługuje oba, ale nie w takim samym zakresie i nie z tą samą łatwością.
To dobry moment, żeby zestawić ją z innymi technikami skanowania 3D, bo wtedy łatwiej wybrać właściwe narzędzie do zadania.
Fotogrametria, skaner 3D i LiDAR rozwiązują różne problemy
Nie traktuję tych technologii jak zamienników 1:1, tylko jak narzędzia do różnych sytuacji. Fotogrametria wygrywa wtedy, gdy obiekt ma dużo faktury, zależy Ci na kolorze i chcesz stosunkowo niskim kosztem uzyskać dobry model. Skaner 3D jest z kolei mocniejszy tam, gdzie liczy się geometria, szybkie pozyskanie kształtu i większa odporność na brak tekstury. LiDAR przydaje się szczególnie przy większych scenach, budynkach i przestrzeniach, gdzie zdjęcia same w sobie nie zawsze dadzą stabilny wynik.
| Technologia | Mocne strony | Słabe strony | Najlepsze zastosowanie |
|---|---|---|---|
| Fotogrametria | Dobry kolor, niski próg wejścia, realistyczna tekstura | Problemy z połyskiem, szkłem i jednolitymi powierzchniami | Produkty, zabytki, obiekty terenowe, dokumentacja |
| Skaner 3D | Dobra geometria, szybkie pomiary, lepsza kontrola wymiaru | Wyższy koszt, mniejsza elastyczność przy dużych scenach | Metrologia, części techniczne, kontrola jakości |
| LiDAR | Świetny do większych obiektów i scen, działa w terenie | Mniej informacji o kolorze i teksturze niż w fotografii | Budynki, wnętrza, infrastruktura, topografia |
W praktyce często wygrywa rozwiązanie hybrydowe. Najpierw zbierasz geometrię jedną metodą, a potem wzbogacasz ją o dane z drugiej. Taki układ bywa rozsądniejszy niż forsowanie jednej technologii do wszystkiego. Jeśli celem jest kontrola jakości, skaner daje większy spokój. Jeśli celem jest komunikacja wizualna, dokumentacja albo szybki model referencyjny, fotogrametria ma bardzo mocną pozycję.
Skoro wiemy już, kiedy metoda pasuje do zadania, trzeba jeszcze powiedzieć wprost o błędach, które najczęściej psują rezultat.
Najczęstsze błędy, które psują model
Najwięcej strat widzę zwykle nie w algorytmie, ale na etapie przygotowania zdjęć. To tutaj większość projektów przegrywa z własną rutyną. Zbyt mało zdjęć, zbyt szybki ruch wokół obiektu, błyski światła, brak ostrości i brak zdjęć z różnych wysokości potrafią zniszczyć nawet bardzo ciekawy temat.
- Za małe pokrycie kadrów - program nie ma wspólnych punktów, więc gubi geometrię.
- Błyszcząca powierzchnia - odbicia zmieniają się między zdjęciami i mylą algorytm.
- Za mało ujęć od góry i z dołu - model robi się płaski albo ma dziury.
- Ruchomy obiekt lub tło - rekonstrukcja zaczyna „pływać”.
- Zbyt agresywne przetwarzanie obrazu - odszumianie i upiększanie potrafią zabić drobne detale.
- Brak przygotowania powierzchni - przy metalu, plastiku i szkle często trzeba użyć matowienia, jeśli to bezpieczne dla obiektu.
Jeśli pracujesz z elementem technicznym, szczególnie ważne jest przygotowanie powierzchni i kontroli skali. W metrologii nie chodzi o to, żeby model był „ładny”, tylko żeby był powtarzalny. Czasem lepiej poświęcić dodatkowe 15 minut na przygotowanie sceny niż potem tracić godzinę na ratowanie siatki, której i tak nie da się wiarygodnie zmierzyć.
To prowadzi do końcowej, bardzo praktycznej zasady: zanim zrobisz zdjęcia, najpierw ustal, co dokładnie ma z nich wyniknąć.
Co sprawdzam przed kolejną sesją zdjęciową
Jeżeli miałbym zostawić jedną prostą regułę, brzmiałaby ona tak: najpierw zdefiniuj cel, potem fotografuj. Dla wizualizacji przygotujesz scenę inaczej niż dla pomiaru. Dla części technicznej skupisz się na skali, ostrości i geometrii, a dla obiektu marketingowego bardziej na świetle, kolorze i czystości powierzchni. Ta różnica wydaje się banalna, ale w praktyce decyduje o tym, czy z sesji wyjdzie materiał użyteczny, czy tylko efektowny.
Dobrze wykonany model 3D ze zdjęć jest zawsze sumą małych, rozsądnych decyzji: odpowiedniego światła, wystarczającego pokrycia, stabilnego ustawienia i świadomości ograniczeń. Jeśli potraktujesz fotogrametrię jak proces pomiarowy, a nie tylko trik fotograficzny, dostaniesz narzędzie, które realnie wspiera projektowanie, dokumentację i kontrolę jakości. Jeśli potraktujesz ją jak automatyczny filtr, szybko trafisz na ścianę ograniczeń.
