Twardość stali decyduje o tym, czy detal wytrzyma nacisk, tarcie i lokalne odkształcenia, czy zacznie się zużywać szybciej, niż zakładał projekt. W praktyce równie ważne jak sam wynik są metoda pomiaru, stan powierzchni i to, jak odczytać dane w kontekście produkcji, obróbki cieplnej i kontroli jakości. Poniżej pokazuję, jak rozumiem ten temat w codziennej metrologii, kiedy warto sięgnąć po Rockwella, Brinella lub Vickersa oraz gdzie skanowanie 3D realnie pomaga w ocenie elementu.
Najważniejsze rzeczy do zapamiętania
- Twardość opisuje odporność materiału na wgniatanie i lokalne odkształcenie, ale nie zastępuje oceny wytrzymałości ani udarności.
- Rockwell sprawdza się w szybkiej kontroli produkcyjnej, Brinell lepiej uśrednia zachowanie większych i bardziej niejednorodnych powierzchni, a Vickers daje dużą elastyczność przy cienkich warstwach i małych strefach.
- Stan powierzchni, grubość próbki i geometria detalu potrafią zmienić wynik bardziej, niż wielu osobom się wydaje.
- Skanowanie 3D nie mierzy twardości bezpośrednio, ale dobrze pokazuje odkształcenia, paczenie, zużycie i zgodność z modelem CAD.
- Najlepszy obraz daje połączenie pomiaru materiałowego z metrologią geometryczną, a nie opieranie decyzji na jednym odczycie.
Co naprawdę oznacza odporność stali na odcisk
Gdy mówię o twardości, mam na myśli odporność materiału na wgniatanie, zarysowanie i lokalną deformację pod naciskiem. To ważna cecha użytkowa, bo dobrze tłumaczy, jak stal zachowa się przy kontakcie z narzędziem, rolką, matrycą albo innym elementem roboczym. Nie wolno jej jednak mylić z wytrzymałością na rozciąganie czy z odpornością na pękanie - to są powiązane, ale nadal różne własności.
Na wynik wpływa przede wszystkim skład chemiczny, obróbka cieplna, mikrostruktura i umocnienie odkształceniowe. W praktyce niższa twardość często oznacza szybsze zużycie powierzchni, a bardzo wysoka twardość może poprawiać odporność na ścieranie, ale jednocześnie utrudniać dalszą obróbkę i zwiększać ryzyko kruchego zachowania. Ja zwykle patrzę na to jak na kompromis procesowy, a nie jak na pojedynczy „dobry” lub „zły” parametr.
To dlatego w produkcji tak ważne jest, by wynik interpretować razem z historią materiału: po hartowaniu, po nawęglaniu, po azotowaniu albo po spawaniu. Dopiero wtedy liczba zaczyna coś realnie znaczyć, a to prowadzi nas do pytania, jak w ogóle mierzy się ten parametr w sposób użyteczny na hali i w laboratorium.
Jak mierzy się ją w praktyce

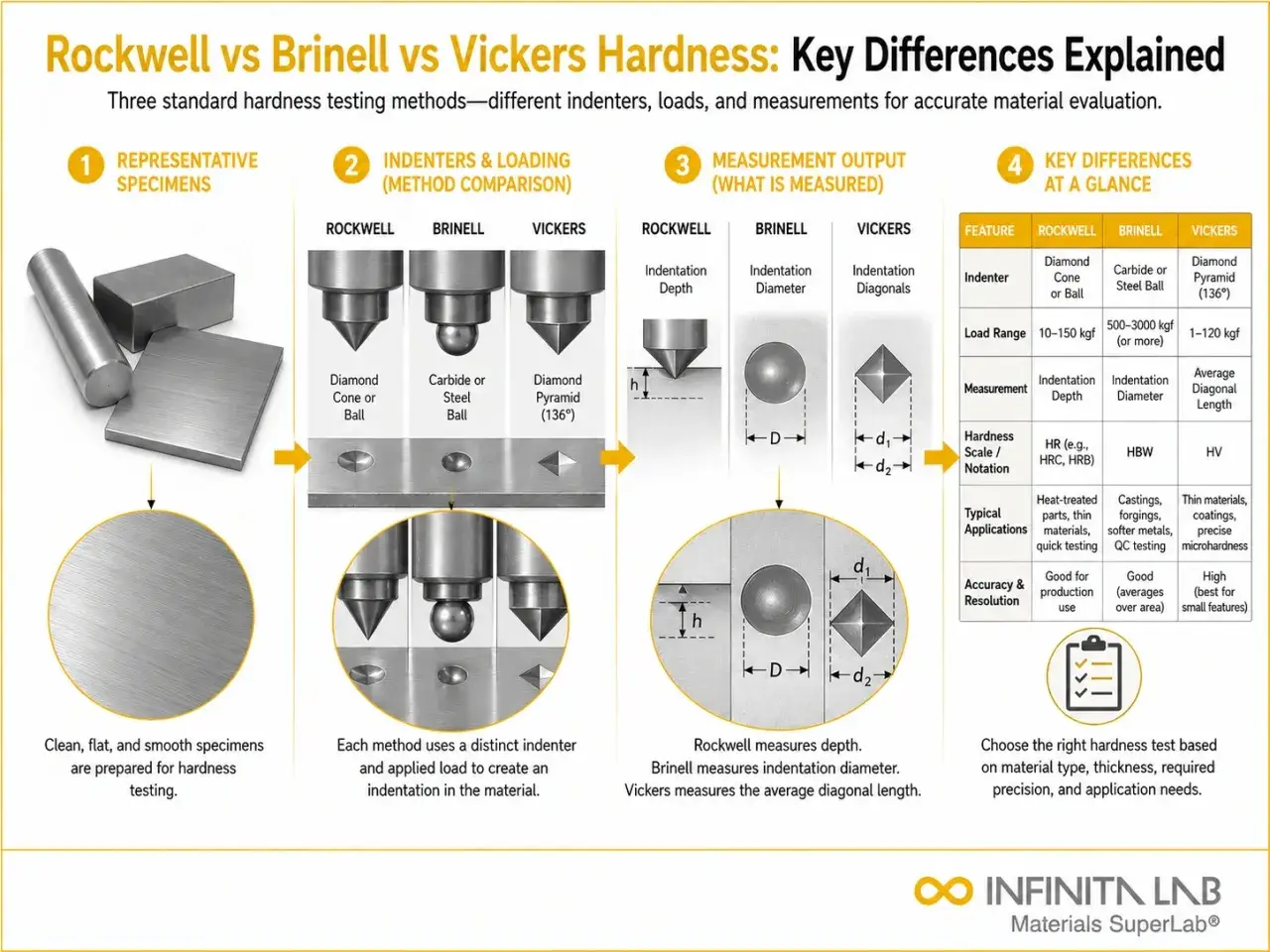

W metrologii najczęściej spotykam trzy podejścia: Rockwella, Brinella i Vickersa. Każde działa trochę inaczej i każde ma swój sens, ale też własne ograniczenia. Poniżej zestawiam je w prosty sposób, bo właśnie tu najłatwiej o błędny wybór metody.
| Metoda | Jak działa | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Rockwell | Pomiar opiera się na głębokości odcisku przy obciążeniu wstępnym i zasadniczym; wstępne obciążenie wynosi zwykle 10 kgf. | Szybka kontrola produkcyjna, stal po obróbce cieplnej, badania seryjne. | Gorszy wybór dla bardzo cienkich warstw i małych, skomplikowanych geometrii. |
| Brinell | Wgłębnik kulowy o średnicy zwykle od 1 do 10 mm zostawia odcisk, a wynik wyznacza się z jego średnicy; stosuje się obciążenia od 1 do 3000 kg. | Większe elementy, odlewy, stale o bardziej niejednorodnej strukturze, gdzie warto uśrednić lokalne różnice. | Odcisk jest większy, więc metoda nie lubi małych powierzchni i cienkich detali. |
| Vickers | Diamentowa piramida o kącie 136° tworzy odcisk, a wynik liczy się z jego przekątnych; metoda bywa używana w szerokim zakresie obciążeń, od małych do około 100 kg. | Cienkie warstwy, strefy wpływu ciepła, małe próbki i pomiary mikrostrukturalne. | Wymaga bardzo dobrej przygotowanej powierzchni i zwykle dokładniejszej optyki lub mikroskopu. |
Jeśli porównujesz wyniki z różnych skal, nie zakładaj, że da się je bezkrytycznie zamienić jednym prostym przelicznikiem. Przeliczenia są tylko orientacyjne i sens mają wtedy, gdy znasz metodę, zakres obciążeń i stan próbki. W praktyce oznacza to, że raport z jednego urządzenia trzeba czytać razem z procedurą badania, a nie wyłącznie z samą liczbą.
Do produkcji seryjnej najczęściej wybieram Rockwella, bo daje szybki i powtarzalny wynik. Gdy analizuję warstwy utwardzone albo strefy po spawaniu, lepszy bywa Vickers. Przy odlewach i większych, mniej jednorodnych fragmentach sprawdza się Brinell. Wybór metody nie kończy się jednak na samej skali, bo równie dużo zależy od geometrii i stanu powierzchni badanego detalu.
Która metoda ma sens dla jakiej stali
W realnym procesie nie pytam tylko o to, „która metoda jest dokładniejsza”, ale przede wszystkim: co chcę sprawdzić i na jakim elemencie. To podejście oszczędza czas i zmniejsza liczbę błędnych decyzji. Najczęstsze scenariusze wyglądają tak:
| Scenariusz | Lepszy wybór | Dlaczego |
|---|---|---|
| Seria po hartowaniu i szybka kontrola partii | Rockwell | Daje szybki odczyt i dobrze pasuje do kontroli procesowej, gdzie liczy się tempo i powtarzalność. |
| Odlew lub stal o bardziej zróżnicowanej strukturze | Brinell | Większy odcisk uśrednia lokalne różnice materiału, więc wynik lepiej opisuje całą powierzchnię. |
| Cienka warstwa nawęglona, azotowana albo strefa wpływu ciepła | Vickers | Mała skala i wysoka precyzja pozwalają ocenić lokalne zmiany właściwości bez „rozmywania” obrazu. |
| Mały detal po prototypowaniu lub po druku metalu | Vickers + skan 3D | Jedna metoda pokazuje własność materiału, druga geometrię i odchyłki od projektu. |
| Powierzchnia dość chropowata, ale geometria pozwala na pomiar | Rockwell | Jest zwykle mniej czuły na stan powierzchni niż metody oparte na optycznej ocenie odcisku. |
Największy błąd, jaki widzę, to dobieranie metody „na oko” albo z przyzwyczajenia. Element po obróbce cieplnej może wymagać zupełnie innego testu niż ten sam detal po frezowaniu, a cienka warstwa hartowana nie zachowa się tak samo jak masywny korpus. Od tego momentu wchodzimy już w obszar błędów pomiarowych, które potrafią zepsuć nawet dobrze dobraną procedurę.
Co psuje wynik pomiaru i jak tego uniknąć
W pomiarach twardości najczęściej psuje się nie sam przyrząd, tylko otoczenie pomiaru. Z mojej perspektywy najwięcej problemów powodują cztery rzeczy: stan powierzchni, grubość próbki, nieodpowiednia geometria i brak kontroli przyrządu. To są detale, ale właśnie one decydują, czy wynik będzie wiarygodny.
- Chropowatość i zgorzelina - jeśli powierzchnia jest zbyt surowa, odcisk nie powstaje stabilnie albo jego odczyt staje się nieczytelny. Przy twardszych badaniach lepiej przygotować powierzchnię niż później tłumaczyć rozjazd wyników.
- Zbyt cienki materiał - przy cienkich próbkach odcisk „widzi” podłoże albo zniekształca się przez ugięcie detalu. Wtedy wynik nie opisuje już samej stali, tylko cały układ próbka-oparcie.
- Zła geometria - małe promienie, krawędzie, krzywizny i małe strefy po spoinie wymagają doboru techniki do kształtu, a nie odwrotnie.
- Brak kalibracji - zużyty wgłębnik, przesunięty stół albo źle ustawione obciążenie potrafią wprowadzić błąd, którego nie widać na pierwszy rzut oka.
W praktyce Rockwell zwykle lepiej znosi mniej idealną powierzchnię niż Vickers czy Brinell, ale to nie znaczy, że można pominąć przygotowanie próbki. Zawsze sprawdzam też, czy wynik pochodzi z właściwego miejsca na detalu - przy krawędzi, spoinie albo w strefie przejściowej rozrzut bywa znacznie większy niż w środku powierzchni. Gdy ten etap jest dopięty, naturalnie pojawia się pytanie, czy sam skaner 3D może w czymś jeszcze pomóc.
Dlaczego skanowanie 3D pomaga, choć nie mierzy twardości
Skaner 3D nie odpowiada bezpośrednio na pytanie o odporność materiału na odcisk, ale świetnie pokazuje to, co w produkcji często decyduje o sukcesie lub porażce: geometrię, odchyłki, paczenie i zużycie powierzchni. To ogromna różnica, bo można mieć poprawny wynik testu materiałowego i jednocześnie wadliwy detal, który nie pasuje do reszty zespołu. W metrologii właśnie takie rozdzielenie danych daje najwięcej sensu.
Nowoczesne skanery metrologiczne potrafią zebrać miliony punktów w kilka sekund, a to pozwala porównywać rzeczywisty element z modelem CAD, wykrywać odchyłki i obserwować zmiany po procesie. W praktyce dobrze widać to przy częściach po obróbce cieplnej, po spawaniu, po szlifowaniu albo po druku metalu, gdzie samo „na oko wygląda dobrze” zwykle nie wystarcza. Gdy powierzchnia jest refleksyjna lub trudna optycznie, pomagają rozwiązania z niebieskim światłem i odpowiednim przygotowaniem detalu, ale nadal trzeba pamiętać, że skanowanie geometryczne nie zastępuje testu materiałowego.
Ja traktuję to tak: twardość mówi, jak materiał zachowa się pod naciskiem, a skan 3D pokazuje, czy kształt nadal zgadza się z projektem. Te dwa obrazy razem są znacznie bardziej użyteczne niż każdy z nich osobno.
Jak łączyć twardość z danymi 3D w realnym procesie jakości
Najlepsze efekty widzę wtedy, gdy pomiar materiałowy i metrologia geometryczna są częścią jednego procesu, a nie dwóch osobnych światów. W praktyce układam to w prosty łańcuch:
- Najpierw wskazuję strefę krytyczną: krawędź roboczą, obszar po hartowaniu, spoinę albo fragment narażony na zużycie.
- Następnie mierzę twardość w kilku punktach, żeby zobaczyć nie tylko jedną liczbę, ale rozkład właściwości.
- Potem skanuję detal 3D i porównuję go z CAD lub z modelem referencyjnym.
- Na końcu zestawiam odchyłki geometryczne z wynikiem materiałowym i sprawdzam, czy problem wynika z procesu obróbki, czy z samego materiału.
Taki układ szczególnie dobrze działa przy produkcji elementów po obróbce cieplnej, przy narzędziach, przy częściach spawanych i przy metalowych komponentach wytwarzanych addytywnie. W druku metalu często widać, że sam kształt jest poprawny tylko pozornie, a lokalne strefy różnej twardości przekładają się na późniejsze zużycie. Kiedy te dane łączę, łatwiej mi wskazać, co trzeba poprawić: temperaturę, czas procesu, parametry chłodzenia, trajektorię narzędzia czy sposób podparcia detalu.
Jeśli po skanie widać paczenie, a pomiar twardości pokazuje nierówny rozkład, to zwykle nie jest przypadek. Taki zestaw sygnałów mówi raczej o problemie procesu niż o jednorazowej wadzie próbki, dlatego warto czytać oba wyniki razem, nie osobno.
Na hali produkcyjnej najbardziej liczy się zgodność materiału z geometrią
Gdy oceniam stal po obróbce, patrzę na trzy rzeczy jednocześnie: czy ma odpowiednią odporność na odkształcenie, czy jej kształt zgadza się z projektem i czy wynik da się powtórzyć w kolejnej partii. Jeśli któryś z tych elementów odstaje, sam dobry odczyt z testera niewiele daje. W praktyce to właśnie połączenie pomiaru twardości, kontroli geometrycznej i dobrze ustawionej procedury buduje zaufanie do całego procesu.
Jeśli miałbym zostawić jedną zasadę, brzmiałaby ona tak: nie oceniaj stali wyłącznie po jednym wyniku, bo materiał, geometria i stan powierzchni zawsze pracują razem. Właśnie dlatego w nowoczesnej kontroli jakości tak dobrze uzupełniają się testy wgłębnikowe i skanowanie 3D - razem pokazują nie tylko to, z czego detal jest zrobiony, ale też czy nadal jest tym, czym miał być.
