W kontrolach wałów, tarcz, kół zębatych i wirników najwięcej kosztują nie tyle same odchyłki wymiarowe, ile to, że element nie pracuje po idealnym okręgu podczas obrotu. W praktyce to właśnie bicie osiowe najczęściej zdradza problem z bazowaniem, współosiowością albo geometrią czoła, a nie tylko z jedną „krzywą” częścią. Poniżej pokazuję, jak rozumieć ten parametr, czym różni się od innych błędów geometrycznych i kiedy skan 3D naprawdę daje przewagę nad klasycznym pomiarem.
Najważniejsze informacje o odchyłce osiowej i jej pomiarze
- To odchyłka położenia powierzchni względem zadanej osi obrotu, widoczna podczas pełnego obrotu elementu.
- Najprostszy pomiar robi się czujnikiem zegarowym, ale w precyzyjnej metrologii wykorzystuje się też stoły obrotowe, maszyny do pomiaru kształtu i CMM.
- Sam wynik bez poprawnej bazy odniesienia, mocowania i temperatury mówi bardzo niewiele.
- Skan 3D jest szczególnie przydatny wtedy, gdy trzeba ocenić całą geometrię, a nie pojedynczy punkt.
- Najlepsza metoda zależy od celu: kontroli warsztatowej, raportu jakościowego albo diagnostyki źródła błędu.

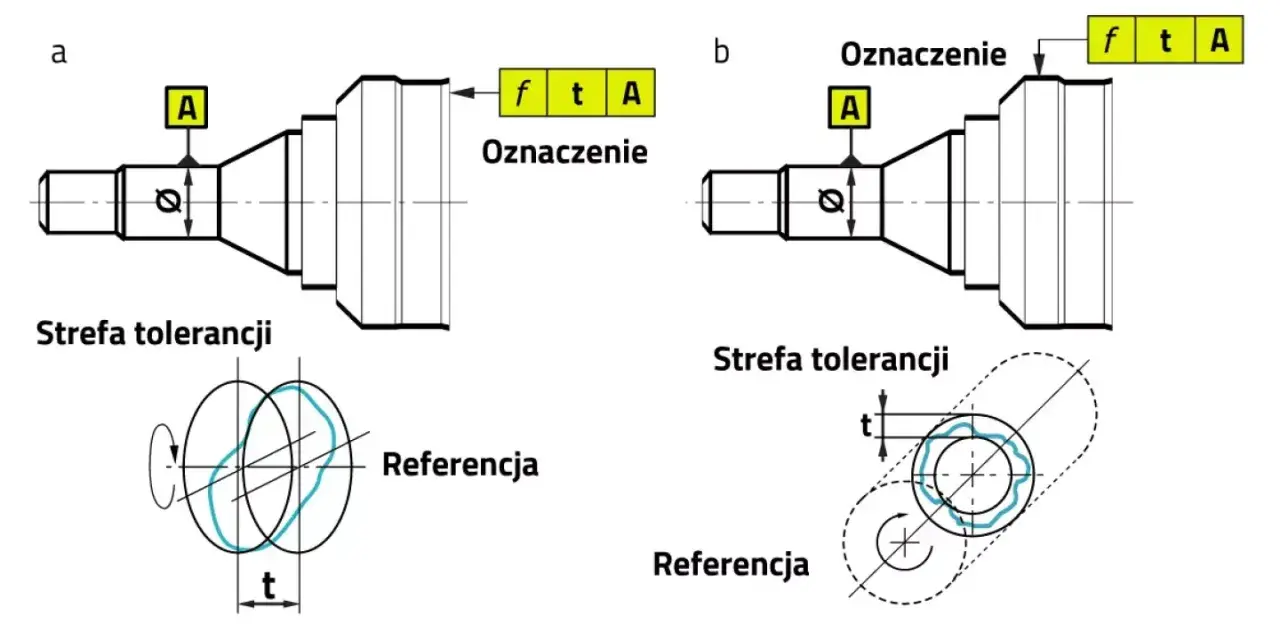

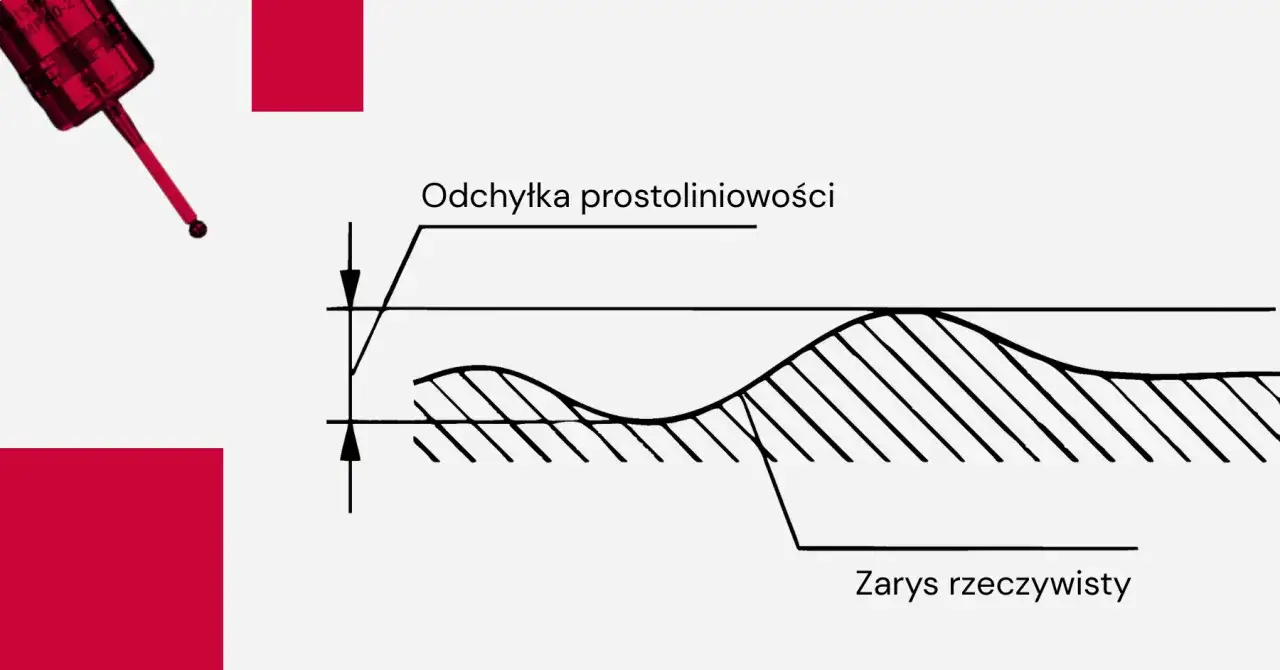

Czym właściwie jest odchyłka osiowa
Najprościej rzecz ujmując, chodzi o to, że powierzchnia obracającego się elementu nie zachowuje się idealnie względem osi odniesienia. Gdy część wykonuje pełny obrót, jej czoło, krawędź albo wybrany profil „ucieka” w osi Z, zamiast trzymać równy, stabilny przebieg. To właśnie ta zmiana odczytu, liczona zwykle jako różnica między maksimum i minimum, tworzy wynik pomiaru.
W praktyce taki błąd nie jest wyłącznie akademickim detalem. Może powodować pulsację docisku, nierówną pracę łożysk, gorsze doszczelnienie, hałas, drgania i problemy z zazębieniem. Przy częściach wirujących liczy się nie tylko to, czy wymiar nominalny się zgadza, ale też to, jak geometria zachowuje się w ruchu. Jeśli powierzchnia „bije”, to nawet dobrze obrobiony detal może pracować gorzej niż słabszy wymiarowo, ale stabilniejszy element.
Ja rozróżniam tu dwie rzeczy: samą wadę geometryczną części oraz to, co pokazuje układ pomiarowy po zamocowaniu. Czasem wynik mówi prawdę o detalu, a czasem przede wszystkim o błędzie bazowania. I właśnie dlatego kolejny krok to odróżnienie od pokrewnych zjawisk. To oszczędza mnóstwo fałszywych reklamacji i niepotrzebnych korekt procesu.
Czym różni się od innych błędów geometrycznych
W rozmowach produkcyjnych te pojęcia często się mieszają, a to prowadzi do złej diagnozy. Odchyłka osiowa, bicie promieniowe, okrągłość i współosiowość są ze sobą powiązane, ale nie oznaczają tego samego. Dobrze ustawiona tolerancja na rysunku zwykle precyzyjnie mówi, co ma być kontrolowane, jednak w praktyce łatwo pomylić przyczynę z objawem.
| Zjawisko | Co opisuje | Najczęstszy trop diagnostyczny | Gdzie wychodzi na jaw |
|---|---|---|---|
| Odchyłka osiowa | Zmianę położenia powierzchni wzdłuż osi podczas obrotu | Krzywe czoło, pochylenie, błąd bazowania | Na tarczach, kołnierzach, czołach zębów, wirnikach |
| Bicie promieniowe | Zmianę odległości od osi w płaszczyźnie promieniowej | Mimośród, bicie uchwytu, problem ze współosiowością | Na średnicach, osiach, czopach, pierścieniach |
| Okrągłość | Jak bardzo przekrój odbiega od idealnego koła | Falistość, wielokątność, lokalne spłaszczenia | W jednym przekroju, bez pełnego obrotu całej części |
| Współosiowość | Czy osie kilku cech pokrywają się lub są zgodne z bazą | Rozjazd osi po obróbce, błędne ustawienie detalu | Przy osiach otworów, czopów i stopni wału |
| Całkowite bicie | Łączne odchylenie powierzchni w kolejnych przekrojach podczas obrotu | Wada formy wzdłuż całej powierzchni, a nie tylko w jednym miejscu | Na długich wałach, tulejach, powierzchniach stożkowych |
W materiałach Mahr i Mitutoyo widać, że kontrola bicia jest standardem zarówno w prostych przyrządach, jak i w maszynach do pomiaru kształtu, gdzie rozdzielczość schodzi do poziomu 0,001 mm. To ważne, bo przy tej klasie pomiarów liczy się już nie tylko odczyt, ale też stabilność całego układu i sposób odwołania do bazy. Z takiego rozróżnienia naturalnie wynika pytanie: jakim narzędziem mierzyć, żeby nie pomylić wyniku z błędem setupu?
Jak mierzy się odchyłkę w praktyce
Jeśli mam opisać pomiar bez zbędnej teorii, wygląda to tak: część obraca się wokół ustalonej osi, a sonda lub czujnik śledzi wybraną powierzchnię przez pełne 360 stopni. Z odczytu bierze się różnicę między najwyższą i najniższą wartością. To proste tylko na papierze, bo cały sens leży w poprawnym ustawieniu bazy, osi obrotu i sposobu zamocowania.
W warsztacie najczęściej zaczyna się od czujnika zegarowego. To nadal najpraktyczniejsze narzędzie do szybkiej kontroli, bo daje natychmiastową odpowiedź i nie wymaga rozbudowanej infrastruktury. Gdy jednak potrzebna jest powtarzalność, dokumentacja lub analiza geometrii z większą liczbą punktów, wchodzą do gry stoły obrotowe, maszyny do pomiaru kształtu i współrzędnościowe maszyny pomiarowe.
| Metoda | Najlepsze zastosowanie | Atuty | Ograniczenia |
|---|---|---|---|
| Czujnik zegarowy | Szybka kontrola na produkcji i przy ustawianiu detalu | Tani, prosty, bardzo szybki | Silnie zależy od operatora, mierzy punktowo |
| Maszyna do pomiaru kształtu | Precyzyjna kontrola bicia, okrągłości i cylindryczności | Wysoka powtarzalność, dobra baza do raportów | Wyższy koszt i dłuższe przygotowanie |
| CMM | Złożona geometria i pełna analiza 3D | Duża elastyczność, wiele cech w jednym programie | Nie zawsze tak szybka jak dedykowany tester obrotowy |
| Skan 3D z osią obrotu | Analiza całej powierzchni, porównanie z CAD, diagnostyka | Pełny obraz geometrii, szybkie wykrycie lokalnych wad | Odbicia, zasłonięcia i dobór rozdzielczości mogą ograniczać wynik |
Z doświadczenia wiem, że najczęstszy błąd polega na próbie użycia jednego narzędzia do wszystkiego. Czujnik zegarowy świetnie powie, czy detal „bije” na stanowisku. Skan 3D świetnie pokaże, jak to bicie rozkłada się po całej powierzchni. A maszyna do pomiaru kształtu najlepiej sprawdza się wtedy, gdy trzeba wynik obronić w jakości albo w protokole odbioru.
Warto też pamiętać o warunkach środowiskowych. Przy precyzyjnych pomiarach temperatura odniesienia 20°C nie jest ozdobą opisu technicznego, tylko realnym punktem odniesienia. Jeśli część, uchwyt i przyrząd pracują w różnych temperaturach, wynik potrafi przesunąć się bardziej, niż wiele osób zakłada. To właśnie dlatego poprawny pomiar zaczyna się od procesu, a nie od samego odczytu.
Na tym etapie widać już, że sama metoda ma znaczenie, ale jeszcze większe znaczenie ma to, co daje skanowanie 3D, gdy trzeba zrozumieć nie pojedynczy punkt, lecz cały detal.
Dlaczego skanowanie 3D zmienia diagnostykę
Skan 3D wnosi do tej kontroli coś, czego klasyczny pomiar punktowy nie daje: pełny obraz geometrii. Zamiast kilku wybranych miejsc dostaję chmurę danych albo siatkę powierzchni, którą można porównać z modelem CAD, bazą odniesienia albo wcześniejszym egzemplarzem. To ogromna różnica przy częściach wirujących, gdzie odchyłka rzadko jest idealnie symetryczna.
Praktycznie wygląda to tak, że dobrze zeskanowany wał, wirnik, tarcza lub wirnik turbiny pokazuje nie tylko maksymalny błąd, ale też jego kierunek, lokalizację i rozkład po obwodzie. Widać wtedy, czy problem jest punktowy, czy wynika z pochylenia czoła, falistości, lokalnego wgniecenia albo złożonego odkształcenia. I to jest właśnie moment, w którym metrologia staje się narzędziem diagnostycznym, a nie tylko kontrolnym.
Hexagon trafnie podkreśla, że w środowisku GD&T skanowanie 3D pozwala analizować nie tylko bicie, ale też profil, cylindryczność i pozycję w jednym przepływie danych. Ja widzę tu szczególną wartość przy częściach trudnych geometrycznie: łopatkach, przekładniach, piastach, elementach toczonych z dodatkowymi fazami i przetłoczeniami. Tam pojedynczy odczyt z czujnika po prostu nie wystarcza.
Jednocześnie trzeba zachować zdrowy realizm. Skaner 3D nie zawsze zastąpi dedykowany przyrząd do pomiaru formy. Jeśli celem jest mikrodetal o bardzo ostrych tolerancjach, powierzchnia mocno błyszcząca albo część zasłaniająca własne fragmenty, klasyczny system obrotowy lub CMM może dać pewniejszy wynik. W praktyce najlepsze efekty daje połączenie: scan do diagnozy, precyzyjny przyrząd do potwierdzenia.
Skoro skan daje pełny obraz, naturalnie pojawia się następne pytanie: co właściwie pokazuje nam rozkład odchyłki i jak z niego wyczytać źródło problemu?
Skąd bierze się duża odchyłka i co mówi jej rozkład
Najpierw trzeba oddzielić błąd części od błędu zamocowania. Jeśli wynik zmienia się po przełożeniu detalu, obróceniu go o 180 stopni albo po zmianie uchwytu, bardzo możliwe, że problem leży w setupie. Jeśli odchyłka „idzie” razem z częścią niezależnie od mocowania, wtedy bardziej prawdopodobna jest wada samego detalu.
Najczęstsze przyczyny, które widzę w praktyce, to:
- niedokładne wycentrowanie detalu w uchwycie,
- zanieczyszczona baza odniesienia,
- skrzywienie wału po obróbce lub po obróbce cieplnej,
- czoło nieprostopadłe do osi,
- zużyty uchwyt, wrzeciono albo łożyskowanie,
- lokalne odkształcenia termiczne po ciężkiej obróbce.
Rozkład odchyłki też dużo mówi. Jeśli maksimum pojawia się zawsze w tym samym miejscu obwodu, myślę najpierw o mimośrodzie, błędzie bazowania albo problemie z uchwytem. Jeśli błąd narasta od środka do krawędzi, częściej chodzi o pochylenie czoła. Gdy odchyłka ma „falujący” charakter co kilka obrotów, warto sprawdzić okrągłość, wielokątność lub lokalne uszkodzenie powierzchni.
To właśnie tutaj skan 3D daje przewagę nad prostym „jest dobrze / jest źle”. W mapie powierzchni widać, czy mamy jedną dominującą przyczynę, czy złożony zestaw błędów, które nakładają się na siebie. Dla inżyniera jakości to różnica między zgadywaniem a działaniem opartym na danych. A gdy problem jest już rozpoznany, trzeba jeszcze zamienić wynik na konkretną decyzję produkcyjną.
Jak zamienić wynik pomiaru w decyzję produkcyjną
Najgorszy scenariusz to odczyt bez kontekstu. Sama liczba niczego nie przesądza, jeśli nie wiadomo, jaka była baza, jak mocowano detal, jaką sondą mierzono i w jakiej temperaturze wykonano kontrolę. Dlatego dobry raport powinien zawierać co najmniej: oś odniesienia, zakres pomiaru, metodę, temperaturę, liczbę punktów oraz informację, czy wynik pochodzi z czujnika, CMM czy skanu 3D.
W praktyce decyzja zwykle sprowadza się do czterech scenariuszy:
- element mieści się w tolerancji i może iść dalej,
- element jest na granicy i wymaga ponownego bazowania lub powtórzenia pomiaru,
- element poza tolerancją trafia do korekty, jeśli proces technologiczny na to pozwala,
- problem powtarza się w serii, więc trzeba sprawdzić narzędzie, uchwyt, wrzeciono albo samą strategię pomiaru.
Jeśli pracujesz na danych ze skanera 3D, szczególnie ważna jest filtracja, czyli sposób wygładzania i odrzucania szumu z chmury punktów. Dwa raporty z tej samej części mogą pokazać trochę inne wartości, jeśli użyto innej gęstości próbkowania, innego dopasowania do bazy albo innego filtra. To nie wada technologii, tylko przypomnienie, że metrologia cyfrowa nadal wymaga świadomej interpretacji.
Na koniec zostawiam jedną praktyczną zasadę, którą sam stosuję najczęściej: najpierw sprawdź bazę i mocowanie, potem narzędzie, dopiero na końcu część. To proste podejście chroni przed błędnymi decyzjami i szybko pokazuje, czy problem jest metrologiczny, czy technologiczny. Jeśli po tej kolejności wynik nadal jest wysoki, dopiero wtedy warto traktować go jako realną wadę detalu, a nie artefakt pomiaru.
Co warto sprawdzić, zanim uznasz wynik za pewny
Przy częściach wirujących najbardziej opłaca się myśleć warstwowo: najpierw geometria bazowa, potem sposób obrotu, na końcu interpretacja liczby. Taka kolejność sprawdza się zarówno przy prostym czujniku zegarowym, jak i przy rozbudowanym systemie scan-to-CAD. W obu przypadkach liczy się to samo: stabilna oś odniesienia i powtarzalne warunki.
Jeśli miałbym zostawić tylko trzy zasady, byłyby takie: nie oceniaj detalu bez poprawnego bazowania, nie porównuj wyników z różnych metod bez zrozumienia ich referencji i nie zakładaj, że jednorazowy odczyt opisuje całą powierzchnię. W metrologii 3D to właśnie pełny kontekst robi różnicę między dobrą kontrolą a kosztowną pomyłką.
W temacie części obrotowych skan 3D nie jest modą ani zastępstwem dla wszystkiego. Jest narzędziem, które wyjątkowo dobrze pokazuje pełną geometrię, pomaga znaleźć źródło błędu i ułatwia rozmowę między produkcją, jakością i projektowaniem. Jeśli pomiar ma prowadzić do decyzji, a nie tylko do liczby w protokole, to właśnie taki zestaw myślenia daje najlepszy efekt.
