W praktyce tolerancja symetrii to jedno z tych wymagań, które na rysunku wyglądają niepozornie, a w pomiarze potrafią zrobić sporo zamieszania. Najczęściej chodzi o to, czy dwie przeciwległe cechy detalu są rozmieszczone równo względem płaszczyzny odniesienia i czy ich odchyłka mieści się w dopuszczalnej strefie. Poniżej rozkładam to na prosty język: co dokładnie oznacza taki zapis, jak mierzyć go skanowaniem 3D i kiedy lepiej wybrać inną kontrolę geometryczną.
Kluczowe informacje o symetrii w pomiarze części
- Symetria kontroluje położenie płaszczyzny mediany cechy, a nie „ładny wygląd” całej powierzchni.
- W praktyce liczy się odchyłka względem bazy, więc bez dobrze zdefiniowanego datumu pomiar traci sens.
- Skan 3D daje gęste dane i szybki obraz całej geometrii, ale nie zwalnia z poprawnego bazowania i obróbki chmury punktów.
- Przy ciasnych wymaganiach CMM bywa bezpieczniejsza, bo łatwiej kontrolować, co dokładnie zostało policzone.
- W wielu projektach zamiast symetrii lepiej działa pozycja, profil lub bicie, bo te tolerancje są prostsze do zmierzenia i mniej podatne na interpretację.
- Najczęstszy błąd to mylenie mapy odchyłek z wynikiem zgodności z rysunkiem.
Czym jest symetria w tolerowaniu detalu
Patrzę na symetrię jak na warunek funkcjonalny: środek geometryczny dwóch przeciwległych cech ma zostać utrzymany w określonej strefie względem bazy. To oznacza, że nie sprawdzam każdego punktu powierzchni osobno, tylko płaszczyznę mediany albo środek między parami cech, które mają być rozłożone równomiernie.
W praktyce strefa symetrii ma postać dwóch równoległych płaszczyzn. Jeśli jej szerokość wynosi 0,10 mm, to środek tej strefy jest od strony kontroli przesunięty maksymalnie o 0,05 mm w każdą stronę względem płaszczyzny odniesienia. To ważne, bo wielu osobom symetria kojarzy się z „identycznym błędem po obu stronach”, a to nie to samo. Wystarczy, że płaszczyzna mediany mieści się w tolerancji, nawet jeśli lokalne odchyłki powierzchni nie są idealnie równe.
Ja zwykle tłumaczę to prostszym przykładem: jeśli detal ma dwa równoległe ramiona, rowek albo dwa przeciwległe lica, to nie chodzi o perfekcyjne odbicie lustrzane każdego fragmentu. Chodzi o to, żeby ich środek był tam, gdzie przewidział projekt. To właśnie dlatego symetria bywa przydatna w produkcji, ale tylko wtedy, gdy naprawdę opisuje funkcję części, a nie tylko wygodę rysunku. Z tego punktu łatwo przejść do pytania, kiedy taki zapis ma sens, a kiedy tylko komplikuje kontrolę jakości.
Kiedy warto ją stosować, a kiedy lepiej odpuścić
W dokumentacji spotykam symetrię najczęściej tam, gdzie detal ma pracować równomiernie po obu stronach osi lub płaszczyzny. Dotyczy to np. obudów, gniazd, widełek, żeberek, uchwytów, części montowanych w układzie lustrzanym albo elementów, w których ważny jest rozkład materiału. Jeśli projekt wymaga, by część „stała w środku” i nie uciekała na jedną stronę, ten zapis bywa sensowny.
Jednocześnie trzeba być uczciwym: symetria nie jest najlepszym narzędziem do wszystkiego. W nowszych rysunkach ASME symbol symetrii został wycofany, bo w praktyce często da się go zastąpić czytelniejszą kontrolą. W dokumentacji ISO nadal go spotykam, ale to nie zmienia podstawowej zasady: najpierw trzeba sprawdzić, co naprawdę ma być funkcjonalnie dobre.
- Ma sens, gdy liczy się równy rozkład materiału względem bazy i stabilne centrowanie cechy.
- Ma sens, gdy obie strony detalu muszą zachowywać się podobnie w montażu lub pracy.
- Jest ryzykowna, gdy detal jest cienkościenny i może się odkształcać po obróbce albo po zdjęciu z uchwytu.
- Lepiej jej unikać, gdy chodzi wyłącznie o centralne położenie otworu, rowka albo osi.
- Lepiej jej unikać, gdy potrzebujesz kontroli całej powierzchni, a nie tylko jej środka.
Jest jeszcze jedna rzecz, którą warto powiedzieć wprost: jeśli projektanta interesuje wyważenie albo środek masy, sama symetria geometryczna nie załatwia sprawy. To już osobny temat, bo geometria i masa nie są tym samym. Dlatego zanim przejdę do pomiaru, pokazuję zwykle, jakimi narzędziami metrologicznymi da się tę symetrię faktycznie sprawdzić i gdzie skan 3D ma przewagę, a gdzie przegrywa z klasyczną maszyną pomiarową.
Jak mierzę ją w CMM i skanowaniu 3D

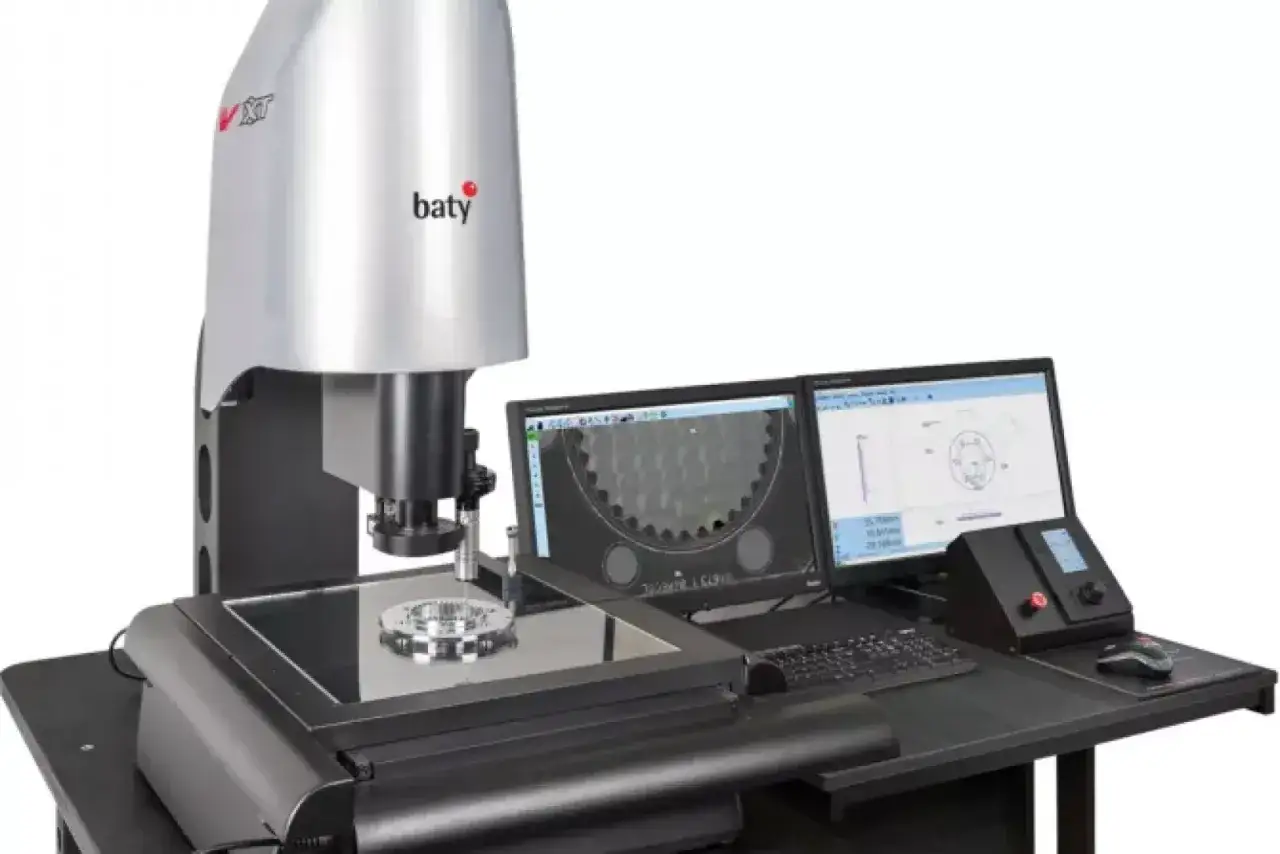

W pomiarze symetrii najważniejsze jest jedno: nie dać się zwieść samemu obrazowi powierzchni. Współrzędnościowa maszyna pomiarowa, czyli CMM, pobiera punkty w kontrolowany sposób i bardzo dobrze nadaje się do obliczania relacji względem bazy. Skaner 3D robi coś innego: zbiera gęstą chmurę danych, dzięki czemu widzę cały kształt szybciej i pełniej, ale później muszę jeszcze poprawnie zinterpretować wynik w oprogramowaniu metrologicznym.
| Metoda | Co daje | Gdzie ma przewagę | Ograniczenia |
|---|---|---|---|
| CMM | Precyzyjnie kontrolowane punkty i jasne odniesienie do baz | Twarde, ciasne wymagania i geometrie, które trzeba policzyć bez niejednoznaczności | Mniej informacji o całej powierzchni i zwykle wolniejszy przebieg kontroli |
| Skan 3D | Gęsta chmura punktów, pełny obraz odchyłek i szybkie porównanie z CAD | Złożone kształty, szybka analiza wielu cech i kontrola całego detalu | Wymaga czyszczenia danych, dobrego bazowania i ostrożności przy połysku, cienkich ściankach oraz cieniach |
Ja zwykle traktuję skan 3D jako świetne narzędzie do wykrywania i opisania problemu, a CMM jako bardziej „urzędowy” sposób potwierdzenia wyniku, gdy tolerancja jest ciasna albo zapis w dokumentacji wymaga bardzo jednoznacznej interpretacji. Skaner nie mierzy symetrii sam z siebie; robi to dopiero oprogramowanie, które wyznacza bazę, liczy płaszczyznę mediany i porównuje ją ze strefą tolerancji.
W praktyce największe znaczenie ma przygotowanie danych. Jeśli część jest błyszcząca, przezroczysta albo ma trudno dostępne wnęki, trzeba liczyć się z poprawkami: matowieniem powierzchni, zmianą kąta skanowania albo dodatkowymi odczytami pomocniczymi. Z kolei przy bardzo małych tolerancjach nadmierne wygładzanie chmury punktów może wyczyścić nie tylko szum, ale też prawdziwy błąd. To właśnie na tym etapie najłatwiej o fałszywe poczucie bezpieczeństwa.
Po stronie pomiarowej interesuje mnie więc nie tylko to, czy wynik wygląda dobrze na ekranie, ale też czy metoda naprawdę potrafi go obronić. To prowadzi do następnego kroku: jak taki wynik czytać, żeby nie pomylić „ładnej mapy” z rzeczywistą zgodnością z rysunkiem.
Jak czytam wynik i nie mylę symetrii z ogólnym odchyleniem powierzchni
W raporcie z pomiaru najpierw sprawdzam bazę. Jeśli datum został ustawiony niedbale, cały wynik może być poprawny matematycznie, ale bezużyteczny technologicznie. Druga rzecz to sposób dopasowania geometrii: best-fit bywa wygodny do wizualizacji, ale nie zawsze jest zgodny z intencją rysunku, bo potrafi „wygładzić” realne przesunięcie.
- Ustalam, do jakiej bazy ma być liczona symetria i czy ta baza da się wiarygodnie odtworzyć w pomiarze.
- Oddzielam od siebie błędy kształtu, położenia i lokalne zniekształcenia powierzchni.
- Wyznaczam płaszczyznę mediany dla odpowiednich cech, a nie tylko patrzę na kolory z mapy odchyłek.
- Porównuję wynik z szerokością strefy tolerancji, a nie z własnym „na oko wygląda dobrze”.
- Sprawdzam, czy raport pokazuje zgodność z wymaganiem, a nie tylko atrakcyjny obraz powierzchni.
Przy okazji warto pamiętać o jednej praktycznej pułapce: kolorowa mapa odchyłek pokazuje różnice względem modelu, ale nie zawsze odpowiada na pytanie o symetrię jako taką. Część może mieć lokalnie większe odchylenia, a mimo to płaszczyzna mediany nadal zmieści się w tolerancji. Z drugiej strony detal może wyglądać „równo”, a i tak wypaść poza strefę, jeśli baza została źle zdefiniowana.
Jeżeli mam podać prostą zasadę, to brzmi ona tak: najpierw bazowanie, potem filtracja danych, na końcu interpretacja zgodna z rysunkiem. Bez tej kolejności pomiar przestaje być metrologią, a zaczyna być estetyczną prezentacją. Z takiej perspektywy łatwiej też odpowiedzieć na pytanie, czy symetria naprawdę jest najlepszym wyborem, czy tylko jednym z kilku możliwych.
Symetria, pozycja, profil i współosiowość nie robią tego samego
W praktyce projektowej często wygrywa nie ta tolerancja, która brzmi najbardziej „technicznie”, tylko ta, którą da się jednoznacznie zmierzyć i powtórzyć. Ja zwykle zadaję sobie jedno pytanie: co ma być funkcjonalnie dobre w gotowym detalu? Odpowiedź na to pytanie decyduje, czy potrzebuję symetrii, pozycji, profilu, czy może jeszcze innej kontroli.
| Gdy zależy ci na... | Lepsza kontrola | Dlaczego zwykle działa lepiej |
|---|---|---|
| Centralnym położeniu otworu, rowka albo pakietu cech | Pozycja | Jest prostsza do zdefiniowania i łatwiejsza do sprawdzenia w pomiarze |
| Kształcie i przebiegu całej powierzchni | Profil powierzchni | Kontroluje większy obszar niż sama płaszczyzna mediany |
| Kierunku jednej powierzchni względem bazy | Równoległość | Skupia się na orientacji, a nie na pośrednim efekcie symetrii |
| Obrocie elementu wokół osi | Bicie całkowite | Łączy kontrolę położenia i kształtu w bardziej funkcjonalny sposób |
To właśnie dlatego symetria bywa zastępowana innymi zapisami. Nie dlatego, że sama idea jest błędna, tylko dlatego, że w produkcji i metrologii trzeba wybrać narzędzie, które naprawdę opisuje wymaganie. Jeśli detal ma być dobrze osadzony, zmontowany albo uszczelniony, pozycja i profil zwykle dają mniej sporów niż symetria. Jeśli ma być po prostu równy po obu stronach w sensie geometrycznym, wtedy symetria nadal ma sens.
W mojej pracy to rozróżnienie oszczędza najwięcej czasu. Dobrze dobrana tolerancja skraca pomiar, zmniejsza ryzyko sporów z produkcją i pozwala szybciej podjąć decyzję, czy detal wraca na poprawkę, czy przechodzi dalej. Zostaje jeszcze ostatnia rzecz: co sprawdzam, zanim taki zapis w ogóle zatwierdzę do produkcji.
Co sprawdzam przed zatwierdzeniem rysunku do produkcji
Zanim zaakceptuję symetrię jako realne wymaganie produkcyjne, robię krótki przegląd funkcji i mierzalności. To zwykle wystarcza, żeby odróżnić zapis potrzebny od zapisu „na wszelki wypadek”, który później tylko podnosi koszty kontroli.
- Sprawdzam, czy baza jest jednoznaczna i da się ją stabilnie odtworzyć na stanowisku pomiarowym.
- Oceniam, czy dana cecha rzeczywiście musi być symetryczna, czy wystarczy jej centralne położenie.
- Patrzę, czy tolerancja wynika z funkcji montażowej, estetycznej, wytrzymałościowej czy tylko z przyzwyczajenia z poprzednich rysunków.
- Weryfikuję, czy metoda pomiarowa ma dość jakości danych, żeby wykryć błąd z odpowiednim zapasem.
- Sprawdzam, czy skan 3D nie wymaga dodatkowego przygotowania powierzchni albo dodatkowego fixturowania części.
- Porównuję symetrię z alternatywami: pozycją, profilem, równoległością lub biciem, jeśli któraś z tych kontroli lepiej opisuje funkcję.
Jeśli miałbym zostawić tylko jedną praktyczną uwagę, brzmiałaby tak: najlepsza tolerancja to ta, którą da się obronić w produkcji, pomiarze i montażu jednocześnie. Właśnie dlatego przy skanowaniu 3D i metrologii nie warto zatrzymywać się na samej teorii symetrii. Trzeba jeszcze sprawdzić, czy wybrany zapis rzeczywiście daje powtarzalny, czytelny i funkcjonalny wynik dla konkretnego detalu.
