Optyczne skanowanie 3D pozwala przenieść realny obiekt do środowiska cyfrowego z dużo większą szczegółowością niż zwykłe zdjęcie czy ręczny pomiar. W praktyce skaner optyczny 3D jest narzędziem do szybkiego odwzorowania geometrii, ale o jego wartości decydują szczegóły: technologia światła, kalibracja, powierzchnia obiektu i oprogramowanie pomiarowe. Ja patrzę na ten temat przede wszystkim przez pryzmat metrologii, bo dopiero tam widać, kiedy skan naprawdę pomaga w kontroli jakości, a kiedy daje tylko efektowną chmurę punktów.
Najważniejsze informacje w skrócie
- W metrologii liczy się nie tylko model 3D, ale też powtarzalność, dokładność i niepewność pomiaru.
- Najczęściej używa się technologii światła strukturalnego, triangulacji laserowej oraz systemów śledzonych dla większych obiektów.
- Dokładność katalogowa nie oznacza jeszcze takiego samego wyniku na każdej części i w każdym ustawieniu.
- Przy skanach technicznych ogromne znaczenie mają: przygotowanie powierzchni, stabilność stanowiska i poprawna kalibracja.
- Zakup sprzętu opłaca się przy regularnej pracy; przy sporadycznych zadaniach często rozsądniej zlecić usługę.
Do czego wykorzystuje się optyczne skanowanie 3D w metrologii
Ja zaczynam od prostego pytania: czy potrzebuję obrazu, czy pomiaru. Jeśli celem jest tylko wizualizacja, zakres wymagań jest szeroki. Jeśli jednak wynik ma trafić do kontroli jakości, analizy zużycia albo inżynierii odwrotnej, wymagania rosną natychmiast, bo trzeba porównać kształt z CAD-em, tolerancją albo wzorcem referencyjnym.
W praktyce takie systemy wykorzystuje się najczęściej do:
- kontroli wymiarowej części produkcyjnych, zwłaszcza tych o złożonej geometrii, których trudno dotknąć suwmiarką czy mikrometrem;
- inżynierii odwrotnej, gdy trzeba odtworzyć bryłę bez plików źródłowych;
- analizy zużycia i odkształceń, na przykład po pracy w warunkach obciążenia lub po kolizji;
- weryfikacji spasowania elementów, kiedy liczy się nie tylko sam wymiar, ale też relacja wielu powierzchni;
- dokumentacji trudnych detali, takich jak cienkie ścianki, głębokie kieszenie, odlewy czy formy.
Największą przewagę widzę tam, gdzie ręczny pomiar jest zbyt wolny, fragmentaryczny albo po prostu nie pokazuje pełnego obrazu geometrii. To właśnie dlatego skanowanie stało się tak ważne w produkcji krótkoseryjnej i w działach jakości. Żeby jednak dobrze ocenić wynik, trzeba rozumieć sam mechanizm pomiaru.

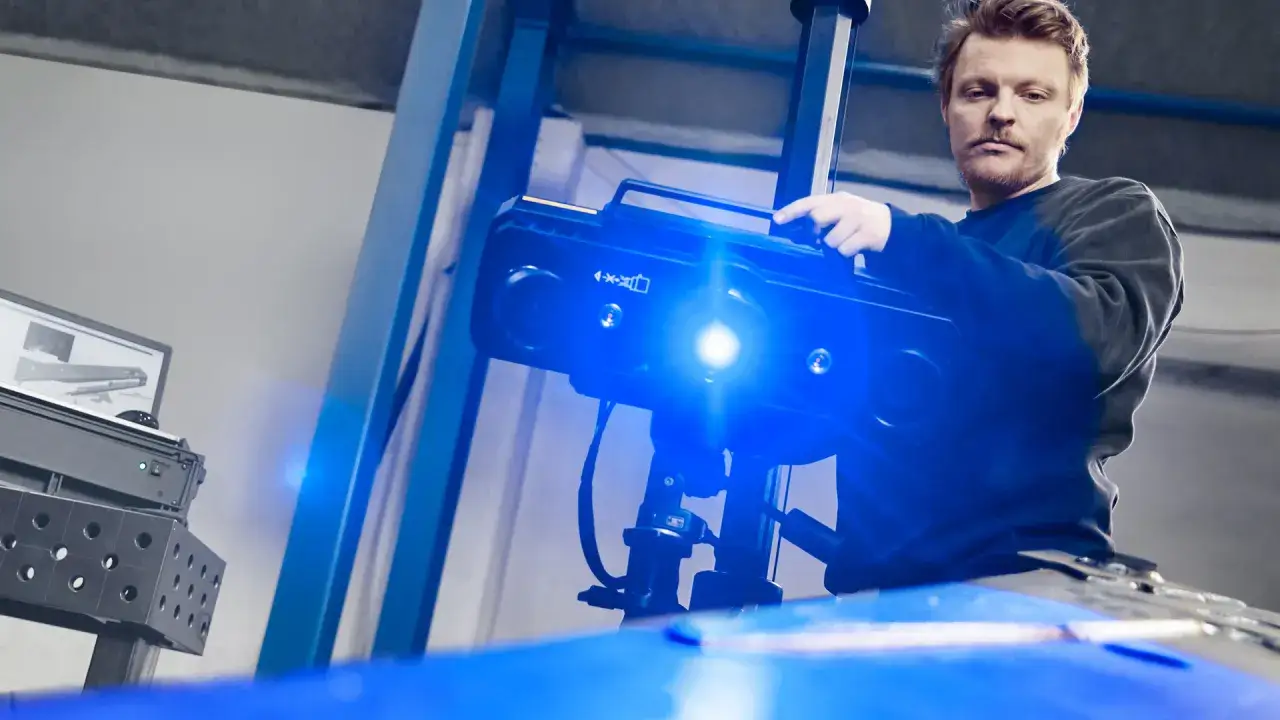

Jak działa skanowanie światłem i skąd bierze się model 3D
W uproszczeniu urządzenie rzuca na obiekt wzór światła, a kamery obserwują, jak ten wzór odkształca się na powierzchni. Na tej podstawie oprogramowanie oblicza współrzędne punktów w przestrzeni. To nie jest fotografia w 3D, tylko rekonstrukcja geometrii z danych optycznych.
Najczęściej proces wygląda tak:
- Projektor lub laser emituje linię, siatkę albo wzór pasm.
- Kamery rejestrują przesunięcia i deformacje tego wzoru.
- Algorytm wylicza pozycję punktów względem układu odniesienia.
- Powstaje chmura punktów, czyli zbiór współrzędnych opisujących powierzchnię.
- Chmurę łączy się w siatkę, a następnie porównuje z CAD-em albo innym wzorcem.
Żeby z danych optycznych zrobić wiarygodny pomiar, trzeba zadbać o kalibrację, wyrównanie skanów, poprawne ustawienie obiektu i sensowną obróbkę danych. W praktyce to właśnie etap łączenia ujęć oraz kontrola jakości danych decydują o tym, czy finalny model da się wykorzystać w produkcji.
Na tej samej zasadzie działają różne klasy urządzeń, ale nie każde rozwiązanie sprawdzi się w tym samym zadaniu. I tu przechodzimy do najważniejszego rozróżnienia technologicznego.
Jakie technologie kryją się pod wspólną nazwą
Pod wspólną etykietą „optyczne skanowanie” kryje się kilka metod, które różnią się szybkością, dokładnością i zakresem zastosowań. To ważne, bo system do małej części precyzyjnej nie będzie dobrym wyborem do wielkiej konstrukcji, a urządzenie do hali nie zastąpi pomiaru setnych części milimetra.
| Technologia | Najlepsze zastosowanie | Typowa dokładność | Ograniczenia |
|---|---|---|---|
| Światło strukturalne | Małe i średnie części, odlewy, tworzywa, szybka kontrola jakości | Około 0,02–0,10 mm w dobrych systemach | Wrażliwość na połysk, przezroczystość i mocne światło otoczenia |
| Triangulacja laserowa | Precyzyjne detale, ostre krawędzie, metrologia warsztatowa | Około 0,025–0,05 mm w klasie metrologicznej | Trudniejsze powierzchnie mogą wymagać sprayu lub markerów |

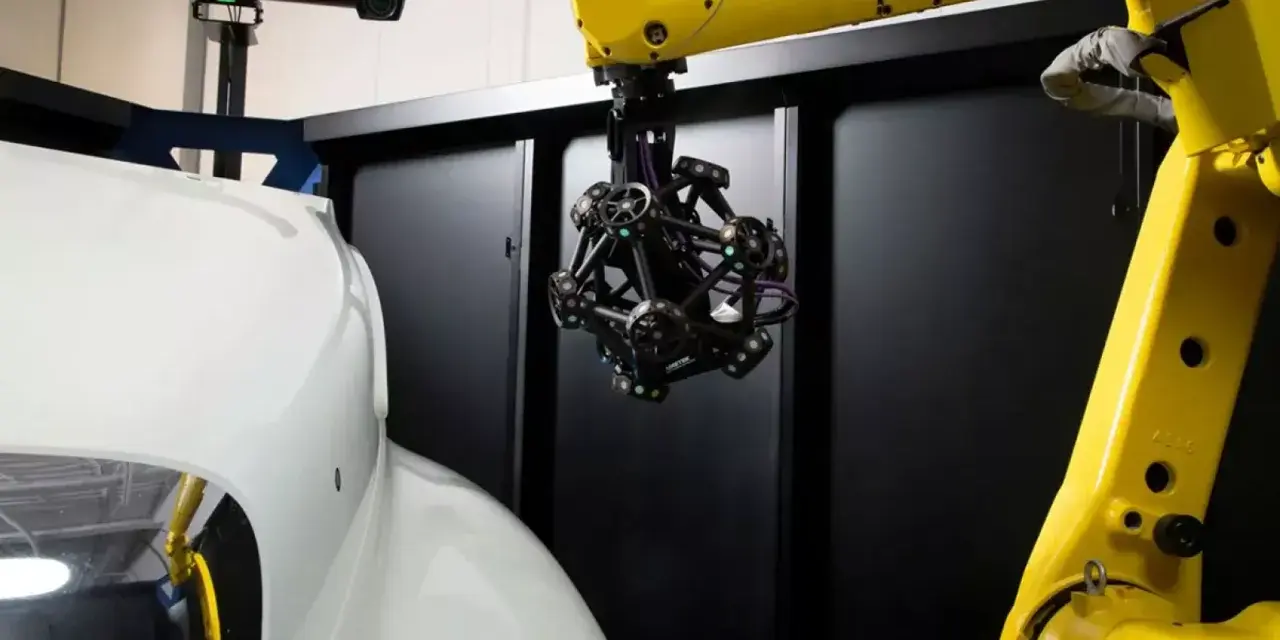

| Fotogrametria i systemy śledzone | Duże obiekty, elementy maszyn, konstrukcje, części w dużym wolumenie | Od dziesiątek mikrometrów do około 0,05 mm w wyspecjalizowanych układach | Więcej przygotowania i większa wrażliwość na organizację stanowiska |
| ToF i LiDAR | Pomieszczenia, budynki, infrastruktura, szybkie mapowanie przestrzeni | Zwykle na poziomie milimetrów | Za mała precyzja do wymagającej metrologii częściowej |
W praktyce najważniejsze jest jedno: im mniejsza tolerancja i im bardziej złożony detal, tym mniej sensu ma wybór „na oko”. Jeśli celem jest kontrola jakości, trzeba patrzeć nie tylko na technologię, ale też na warunki pracy i sposób wzorcowania. To prowadzi nas prosto do tematu dokładności.
Dokładność w metrologii to nie tylko rozdzielczość
W metrologii najłatwiej wpaść w pułapkę marketingowej specyfikacji. Rozdzielczość, liczba punktów czy szybkość skanowania brzmią imponująco, ale same w sobie nie mówią jeszcze, czy wynik będzie wiarygodny. Ja zawsze oddzielam trzy rzeczy: ile danych zbieram, jak dokładnie je zbieram i jak powtarzalny jest wynik.
| Pojęcie | Co oznacza w praktyce | Dlaczego jest ważne |
|---|---|---|
| Rozdzielczość | Jak gęsto urządzenie zbiera punkty | Pomaga ocenić szczegółowość, ale nie gwarantuje prawdziwego wymiaru |
| Dokładność | Jak blisko wynik jest rzeczywistej wartości | To podstawowy parametr przy kontroli tolerancji |
| Powtarzalność | Czy ten sam obiekt daje podobny wynik w kolejnych skanach | Bez niej trudno ufać pomiarowi na produkcji |
| Dokładność wolumetryczna | Jak błąd rośnie wraz z wielkością mierzonego obszaru | Decyduje o tym, czy system nadaje się do małych części, czy także do dużych obiektów |
| Niepewność pomiaru | Szacowany zakres możliwego błędu całego procesu | Pomaga porównać system z wymaganiami jakościowymi |
Jeśli producent pokazuje wyłącznie „gęstość punktów” albo „wysoką rozdzielczość”, a milczy o dokładności wolumetrycznej, traktuję to jako sygnał ostrzegawczy. W metrologii dobrze jest też szukać odniesień do ISO 10360 oraz, w zależności od organizacji pomiarowej, do ISO/IEC 17025. Sam parametr z katalogu nie zastąpi procedury wzorcowania i sprawdzenia na realnym detalu.
To właśnie dlatego dwa urządzenia z podobną liczbą punktów mogą dać zupełnie inny efekt w produkcji. I dlatego w następnym kroku warto spojrzeć na wybór sprzętu przez pryzmat budżetu i zastosowania, a nie samej specyfikacji.
Jak dobrać urządzenie do zadania i budżetu
Najlepszy zakup to nie ten, który ma najładniejszy folder, tylko ten, który rozwiązuje konkretny problem bez przepłacania. Przy skanowaniu 3D budżet rozjeżdża się bardzo szybko, bo trzeba uwzględnić nie tylko sam sprzęt, ale też oprogramowanie, kalibrację, szkolenie operatora i ewentualne akcesoria.
| Scenariusz | Orientacyjny budżet | Co realnie dostajesz | Kiedy to się opłaca |
|---|---|---|---|
| Prototypowanie, edukacja, modele wizualne | Około 2 000–10 000 zł | Wystarczającą jakość do prostszych modeli i podstawowych pomiarów | Gdy nie pracujesz na ciasnych tolerancjach |
| Warsztat, reverse engineering, mała produkcja | Około 10 000–40 000 zł | Dobry kompromis między mobilnością a precyzją | Gdy skanujesz regularnie, ale nie potrzebujesz pełnej klasy laboratoryjnej |
| Kontrola jakości i metrologia przemysłowa | Około 40 000–150 000+ zł | Wyższa dokładność, lepsza powtarzalność, często pełniejsze raportowanie | Gdy skan jest częścią procesu produkcyjnego, a nie dodatkiem |
| Duże obiekty i infrastruktura | Od około 100 000 zł wzwyż lub usługa zewnętrzna | Lepszy zasięg, ale zwykle niższa szczegółowość niż w metrologii części | Gdy skanujesz hale, konstrukcje lub bardzo duże zespoły elementów |
Jeśli skanujesz sporadycznie, usługa bywa rozsądniejsza niż zakup. W praktyce pojedynczy detal techniczny można zlecić już od kilkuset złotych netto, a większe obiekty od kilku tysięcy. Przy małej liczbie zleceń to często lepsza ekonomia niż zamrażanie budżetu w sprzęcie, który większość czasu będzie stał na półce.
Przed decyzją zakupową zadaję sobie pięć pytań:
- Jakie tolerancje mają części, które chcę mierzyć?
- Jaki jest rozmiar obiektu i czy da się go stabilnie unieruchomić?
- Z jakiego materiału jest wykonany element i czy powierzchnia jest błyszcząca, ciemna albo przezroczysta?
- Czy potrzebuję samej geometrii, czy także raportu porównawczego z CAD?
- Czy skan będzie robiony w laboratorium, czy bezpośrednio na hali produkcyjnej?
Gdy odpowiesz na te pytania, łatwiej odróżnić realną potrzebę od „dobrego oka” do technologii. A gdy sprzęt zostanie dobrany poprawnie, największe straty zaczynają się dopiero na etapie pracy z obiektem.
Najczęstsze błędy, które psują wynik
Najwięcej problemów nie wynika z samego urządzenia, tylko z przygotowania części i stanowiska. To jedna z tych rzeczy, które w praktyce widać natychmiast: skan może wyglądać dobrze na ekranie, a mimo to nadawać się tylko do estetycznego modelu, nie do pomiaru.
- Błyszcząca, czarna lub przezroczysta powierzchnia - odbija światło albo je przepuszcza, więc kamera widzi mniej informacji. Pomaga spray matujący, taśma referencyjna albo wybór innej technologii.
- Za mała liczba punktów odniesienia - przy większych częściach skan zaczyna „pływać”, bo system traci orientację w przestrzeni. Markery i dobre pokrycie powierzchni robią ogromną różnicę.
- Zbyt szybki ruch operatora - skutkuje lukami, rozmyciem i trudniejszym łączeniem ujęć. W skanowaniu 3D tempo często bardziej szkodzi niż pomaga.
- Wibracje i niestabilne stanowisko - nawet dobry sprzęt nie uratuje pomiaru, jeśli stół drży albo obiekt się przesuwa.
- Złe warunki oświetleniowe - część systemów nie lubi intensywnego światła otoczenia, a niektóre powierzchnie zaczynają zachowywać się inaczej przy ostrym kontraście.
- Brak czyszczenia danych - szum, nadmiar punktów i błędne połączenia potrafią zafałszować inspekcję równie mocno jak zły pomiar w terenie.
Warto też pamiętać, że nie każda część nadaje się do skanowania „prosto z pudełka”. Cienkie ścianki, głębokie wnęki, ostre uskoki i bardzo małe promienie wymagają odpowiedniego ustawienia, a czasem po prostu innej metody. Dobra praktyka polega na dopasowaniu technologii do detalu, a nie odwrotnie.
Jeżeli chcę ograniczyć liczbę błędów, testuję najpierw prosty wariant na jednej części referencyjnej, a dopiero potem przechodzę do większej serii. To pozwala szybko sprawdzić, gdzie kończy się deklaracja producenta, a zaczyna rzeczywisty wynik w warunkach produkcyjnych.
Co sprawdziłbym przed pierwszym wdrożeniem na hali
Przy pierwszym wdrożeniu najważniejsze jest nie tyle samo urządzenie, ile sposób pracy wokół niego. Ja zwykle proponuję zaczynać od 3–5 reprezentatywnych detali: jednego łatwego, jednego granicznego i jednego naprawdę kłopotliwego. Dzięki temu od razu widać, czy system daje radę na całym przekroju produkcji.
- Najpierw definiuję tolerancję i to, co ma wyjść z procesu: chmura punktów, siatka, raport odchyłek czy model do dalszego projektowania.
- Następnie sprawdzam, czy urządzenie działa w realnym środowisku, a nie tylko w idealnych warunkach pokazowych.
- Potem porównuję wynik z punktem odniesienia, najlepiej z pomiarem wzorcowym albo sprawdzonym CAD-em.
- Na końcu oceniam czas całego procesu, bo w produkcji ważna jest nie tylko dokładność, ale też przepustowość.
Dobrze ustawiony proces skanowania optycznego nie zaczyna się od zakupu sprzętu, tylko od odpowiedzi, jaki błąd pomiaru jest jeszcze akceptowalny. Jeśli ta granica jest jasno określona, łatwiej dobrać technologię, a później odróżnić marketingową specyfikację od wyniku, który faktycznie pomaga w produkcji.
