Najważniejsze rzeczy o prostopadłości w rysunku i pomiarze
- Symbol ⊥ oznacza kontrolę orientacji względem bazy, a nie zwykły kąt 90°.
- W ramce tolerancji liczą się trzy rzeczy: rodzaj cechy, wartość tolerancji i baza odniesienia.
- Skanowanie 3D dobrze wspiera kontrolę, ale wymaga poprawnego ustalenia układu odniesienia.
- Przy ciasnych tolerancjach decyduje nie tylko wynik z chmury punktów, lecz także niepewność pomiaru.
- Najczęstszy błąd to mylenie odchyłki kąta z tolerancją orientacji.

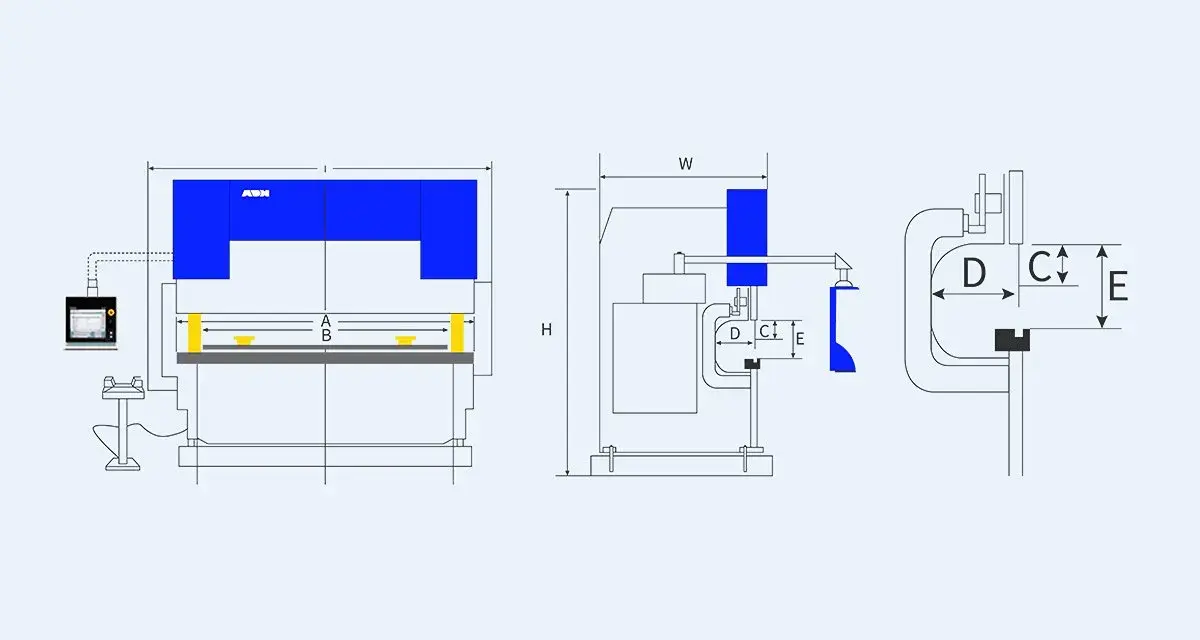

Co oznacza symbol ⊥ na rysunku technicznym
Sam zapis z symbolem ⊥ jest dla mnie jednym z tych elementów dokumentacji, które wyglądają prosto, ale niosą sporo informacji. W praktyce mówi on, że kontrolowana cecha ma być ustawiona prostopadle do wskazanej bazy w granicach tolerancji geometrycznej, a nie tylko „mniej więcej pod kątem prostym”. To ważna różnica, bo w metrologii liczy się nie wrażenie wizualne, lecz strefa tolerancji i sposób jej odniesienia do bazy.
W polskich zakładach najczęściej spotyka się zapis zgodny z ISO, choć w części dokumentacji można też trafić na rozwiązania bliższe ASME. Logika pozostaje podobna: symbol określa kontrolę orientacji, wartość podaje dopuszczalne odchylenie, a baza definiuje układ odniesienia. Jeśli detal ma przejść montaż, współpracować z uszczelnieniem albo utrzymać osiowość kolejnych operacji, prostopadłość przestaje być teorią, a staje się warunkiem działania całego zespołu.Gdy kontrolujesz powierzchnię
W przypadku powierzchni strefą tolerancji są zwykle dwie równoległe płaszczyzny, ustawione prostopadle do bazy. To oznacza, że kontrolowana ścianka nie musi być idealna, ale musi zmieścić się w określonym „korytarzu” geometrycznym. Jeśli na rysunku widzisz na przykład 0,05 mm, to nie jest sugestia stylistyczna, tylko konkretna granica akceptacji.
Przeczytaj również: Chropowatość Ra - jak mierzyć i nie mylić jej z Sa?
Gdy kontrolujesz oś lub środek otworu
Przy osi sytuacja jest bardziej wymagająca interpretacyjnie, bo nie oceniasz już samej ściany, tylko przebieg środka elementu względem bazy. W metrologii 3D to właśnie ten przypadek najczęściej powoduje nieporozumienia: ktoś ogląda ładny skan otworu, a potem okazuje się, że oś jest już poza tolerancją. Dlatego zawsze rozdzielam w głowie „ładny kształt” od „właściwej orientacji”.
Żeby taki zapis odczytać bez zgadywania, trzeba rozłożyć ramkę tolerancji na konkretne elementy i sprawdzić, co dokładnie mierzymy.
Jak czytać ramkę tolerancji bez pomyłek
W ramce tolerancji nie chodzi tylko o sam symbol. Najwięcej błędów widzę wtedy, gdy ktoś odczytuje pojedynczy znak, ale pomija bazę, rodzaj cechy i ewentualne modyfikatory. To właśnie te detale decydują, czy wynik pomiaru jest zgodny z rysunkiem, czy tylko wygląda sensownie na ekranie.
| Element ramki | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| ⊥ | Rodzaj tolerancji orientacji | Czy kontrolowana cecha ma być prostopadła do bazy |
| Wartość, np. 0,05 mm | Szerokość strefy tolerancji | Czy odchyłka mieści się w dopuszczalnym zakresie |
| Baza A, B lub C | Układ odniesienia | Czy pomiar odbywa się względem właściwej płaszczyzny, osi lub układu bazowego |
| Modyfikatory, np. MMC lub LMC | Dodatkowe reguły interpretacji | Czy tolerancja zmienia się wraz z wymiarem cechy |
| Powierzchnia albo oś | To, co naprawdę kontroluję | Czy mierzę geometrię powierzchni, czy medianę osiową elementu |
Najważniejsze jest to, że tolerancja prostopadłości nie mówi: „ta część ma mieć dokładnie 90°”. Ona mówi: „ta cecha ma zmieścić się w określonej strefie względem bazy”. To brzmi podobnie, ale w kontroli jakości daje zupełnie inną logikę oceny. Kiedy już to rozróżniam, dużo łatwiej przejść do pytania, jak ten zapis zweryfikować w skanie 3D albo na CMM.
Skanowanie 3D pomaga, ale nie zawsze zastępuje klasyczny pomiar
W metrologii 3D skanowanie jest świetne tam, gdzie potrzebuję szybko zebrać dużo danych i zobaczyć cały obraz odchyłek. W przypadku prostopadłości to bardzo wygodne, bo mogę ocenić nie tylko samą wartość, ale też to, jak błąd rozkłada się na powierzchni albo jak przebiega oś otworu. Problem zaczyna się wtedy, gdy ktoś traktuje skaner jak automatyczny wyrokownik zgodności, bez sprawdzenia bazy, filtrów i niepewności.
| Metoda | Kiedy się sprawdza | Mocne strony | Ograniczenia |
|---|---|---|---|
| Skan 3D | Elementy złożone, freeform, szybka kontrola wielu stref naraz | Pełna mapa odchyłek, szybka analiza, dobry kontekst geometryczny | Wrażliwość na refleksy, jakość chmury punktów i poprawne ustalenie baz |
| CMM stykowa | Tolerancje ciasne, odbiór formalny, analiza krytycznych baz | Wysoka wiarygodność punktowa i mocna ścieżka metrologiczna | Wolniejsza, mniej danych powierzchniowych, słabsza wizualizacja całej geometrii |
| Kątownik lub czujnik warsztatowy | Szybka ocena na stanowisku produkcyjnym | Prosto, tanio, bez długiej konfiguracji | Brak pełnej dokumentacji i ograniczona powtarzalność przy bardziej wymagających częściach |
W praktyce przy tolerancjach rzędu setek mikrometrów skan 3D jest bardzo użyteczny, zwłaszcza gdy detal ma dużo krzywizn, otworów albo trudno dostępnych stref. Przy wymaganiach liczonych w kilkudziesięciu mikrometrach nie ufam już samemu ładnemu kolorowemu mapowaniu. Wtedy sprawdzam, czy metoda pomiarowa rzeczywiście ma szansę obronić wynik, a nie tylko go narysować.
To prowadzi do najważniejszego pytania praktycznego: jak taki pomiar wykonać, żeby wynik był nie tylko estetyczny, ale też metrologicznie sensowny.
Jak ja podchodzę do pomiaru prostopadłości w praktyce
Jeśli mam zweryfikować orientację elementu w skanie 3D, zaczynam od rysunku, a nie od przycisku „pomiar”. Najpierw ustalam, która baza jest rzeczywiście bazą funkcjonalną, potem sprawdzam, czy kontroluję powierzchnię czy oś, a dopiero później buduję przebieg pomiaru. To ważne, bo zły układ odniesienia potrafi wywrócić wynik nawet wtedy, gdy sama chmura punktów wygląda bardzo dobrze.- Odczytuję bazę z rysunku. Bez tego łatwo porównać detal do CAD w sposób wygodny wizualnie, ale błędny względem dokumentacji.
- Przygotowuję detal. Usuwam zabrudzenia, ograniczam połysk, stabilizuję część i upewniam się, że nic nie deformuje geometrii.
- Zbieram dane z kilku kierunków. Przy prostopadłości nie chcę dziur w chmurze punktów na krawędziach i przy strefach krytycznych.
- Definiuję bazę tak, jak wymaga tego rysunek. To nie jest best-fit dla wygody, tylko odtworzenie rzeczywistego układu odniesienia.
- Dopiero potem liczę odchyłkę. Wtedy wynik mówi coś o zgodności części, a nie tylko o tym, jak została zeskanowana.
- Sprawdzam niepewność. Jeśli tolerancja jest bardzo ciasna, sama wartość bez kontekstu metrologicznego niewiele znaczy.
Najgroźniejszy skrót myślowy to zastąpienie bazy zwykłym dopasowaniem best-fit. W pomiarze odchyłek orientacji może to dać ładny, ale kompletnie mylący rezultat. To właśnie w takich momentach skanowanie 3D pokazuje swoją prawdziwą wartość: nie jako efektowny obraz, tylko jako narzędzie do świadomego modelowania odniesienia.
Kiedy mam już poprawny przebieg pomiarowy, zostaje jeszcze drugi obszar ryzyka: błędy interpretacyjne, które psują wynik nawet przy dobrym sprzęcie.
Najczęstsze błędy, które zawyżają albo zaniżają wynik
W kontroli orientacji detal może być dobry, a wynik i tak może wyjść zły. Zwykle dzieje się tak nie przez samą maszynę, tylko przez sposób ustawienia danych albo przez zbyt szybkie wnioski. Z mojego doświadczenia wynika, że najbardziej kosztują właśnie błędy „na logikę”, bo wyglądają niewinnie i często przechodzą bez korekty.
- Mylenie prostopadłości z samym kątem. Kąt 89,8° nie musi oznaczać tego samego co wynik zgodny z tolerancją prostopadłości.
- Budowanie bazy z tej samej powierzchni, którą potem oceniam. Taki układ łatwo sztucznie poprawia rezultat.
- Zbyt mała liczba punktów. Przy otworach, cienkich ściankach i krótkich powierzchniach wynik może się mocno rozjechać.
- Filtrowanie danych bez kontroli skutku. Wygładzanie może przesunąć geometrię i zamaskować odchyłkę.
- Ocena bez uwzględnienia niepewności. Jeśli tolerancja jest blisko granicy możliwości systemu, samo „zaliczone” bywa zbyt optymistyczne.
- Porównanie do CAD bez odtworzenia warunków z rysunku. To szczególnie częsty błąd przy reverse engineeringu i kontroli prototypów.
Tu właśnie widać, że metrologia 3D nie polega na zbieraniu największej liczby punktów, tylko na poprawnym zdefiniowaniu problemu. Gdy ten etap jest dopięty, można myśleć o przygotowaniu projektu i raportu tak, żeby kontrola nie zostawiała miejsca na interpretacyjne spory.
Co sprawdzić przed kontrolą 3D, żeby wynik był obroniony
Jeśli detal ma trafić do produkcji, serwisu albo odbioru klienta, ja zawsze sprawdzam kilka rzeczy przed uruchomieniem pomiaru. Dzięki temu później nie muszę tłumaczyć, dlaczego wynik „ładnie wygląda”, ale nie da się go obronić w rozmowie z technologią albo jakością.
- Czy baza jest jednoznacznie opisana na rysunku i da się ją rzeczywiście odtworzyć w pomiarze.
- Czy wiadomo, czy kontrolowana jest powierzchnia, oś, czy median plane.
- Czy metoda pomiarowa ma szansę obsłużyć wymaganą tolerancję bez zjadania jej przez niepewność.
- Czy chmura punktów obejmuje także strefy krytyczne, a nie tylko łatwo dostępne fragmenty.
- Czy raport pokazuje sposób dopasowania geometrii, a nie wyłącznie kolorową mapę odchyłek.
Jeśli miałbym zostawić jedną zasadę, powiedziałbym tak: prostopadłość warto czytać zawsze razem z bazą, bo dopiero ten duet mówi, czy detal naprawdę spełni funkcję. W skanowaniu 3D ta zasada jest jeszcze ważniejsza, bo sam model chmury punktów nie rozwiązuje problemu interpretacji, tylko daje materiał do dobrze albo źle postawionej decyzji.
