Dobrze dobrana tolerancja decyduje o tym, czy część będzie działać, da się ją zmontować i przejdzie kontrolę jakości. W praktyce tabela tolerancji ISO nie jest jedną uniwersalną ściągą, tylko zestawem norm opisujących różne sytuacje: pasowania wałek-otwór, tolerancje ogólne oraz zasady oceny wyniku pomiaru. W tym tekście pokazuję, jak to czytać, kiedy skan 3D wystarcza do weryfikacji i gdzie zaczynają się ograniczenia metrologii.
Najważniejsze informacje o tolerancjach ISO w praktyce
- ISO 286 opisuje tolerancje i pasowania dla wymiarów liniowych, zwłaszcza otworów i wałków.
- ISO 2768 porządkuje tolerancje ogólne, gdy na rysunku nie wpisujesz odchyleń indywidualnie.
- W skanowaniu 3D sama dokładność urządzenia nie wystarcza, bo trzeba uwzględnić niepewność i regułę decyzji.
- Przy kontroli blisko granicy tolerancji kluczowe są bazy odniesienia, sposób dopasowania chmury punktów i raportowanie wyniku.
- Jeśli detal jest funkcjonalnie krytyczny, tolerancja ogólna bywa za słaba i trzeba przejść na dokładniejszy zapis GPS.

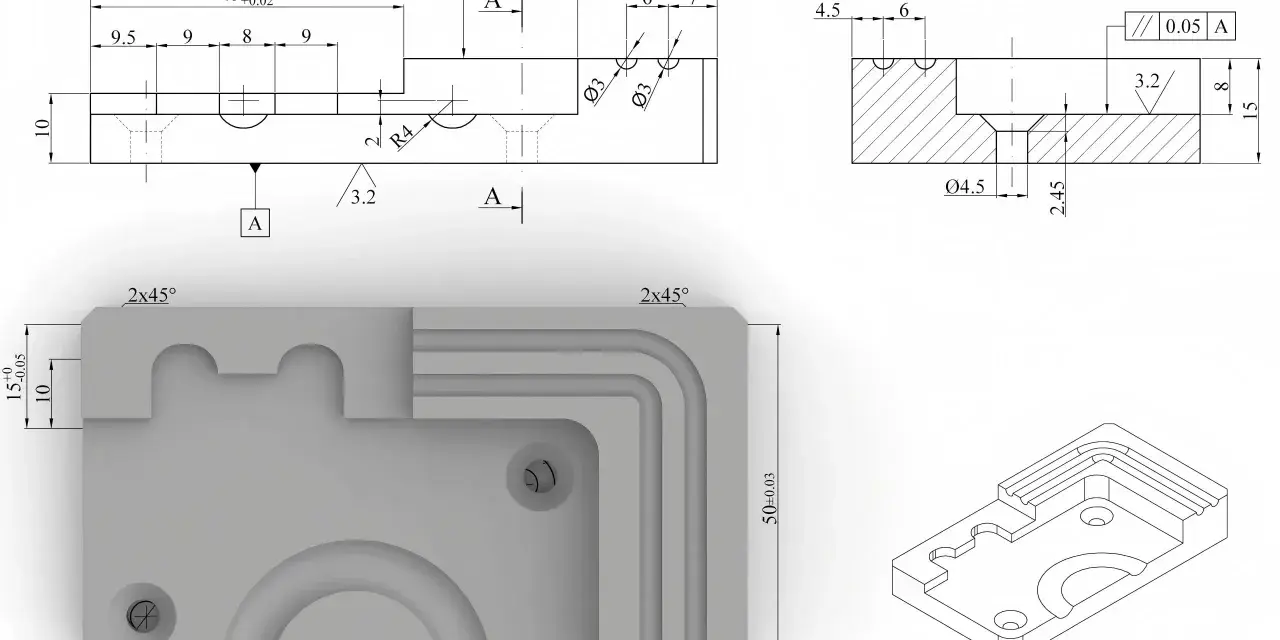

Czym jest tolerancja ISO i co z niej naprawdę wynika
Na rysunku technicznym tolerancja nie opisuje ideału, tylko dopuszczalne odchylenie od ideału. To ważne, bo w praktyce decyduje o montażu, szczelności, pracy łożysk, a czasem po prostu o tym, czy detal przejdzie kontrolę. Ja zwykle rozbijam to na cztery pytania: jaki jest wymiar nominalny, jaka jest strefa tolerancji, skąd liczę bazę i jak ten wymiar zmierzę.
W branży 3D i metrologii najczęściej spotykam dwa porządki: normy dotyczące pasowań i wymiarów liniowych oraz normy ogólne, które upraszczają zapis na rysunku, gdy nie każdy wymiar wymaga osobnego wywołania. ISO 286 porządkuje pasowania otworów i wałków, a ISO 2768 daje ramę dla tolerancji ogólnych. Jeśli potrzebujesz konkretnych odchyłek dla średnic, ISO 286-2 podaje wartości dla wymiarów bazowych od 3 mm do 3150 mm, więc mówimy o bardzo szerokim zakresie, ale nadal o konkretnych regułach, a nie o jednej magicznej liczbie.
Ważne jest też rozróżnienie między tolerancją wymiaru a tolerancją geometrii. Pierwsza odpowiada na pytanie, jak duży lub mały może być wymiar, druga mówi, jak bardzo kształt lub położenie mogą odbiegać od wzorca. W projektach po skanie 3D to rozróżnienie często decyduje o tym, czy problem leży w samym detalu, czy w sposobie jego pomiaru. Żeby z tego zrobić użytek, trzeba najpierw umieć odczytać samo oznaczenie.

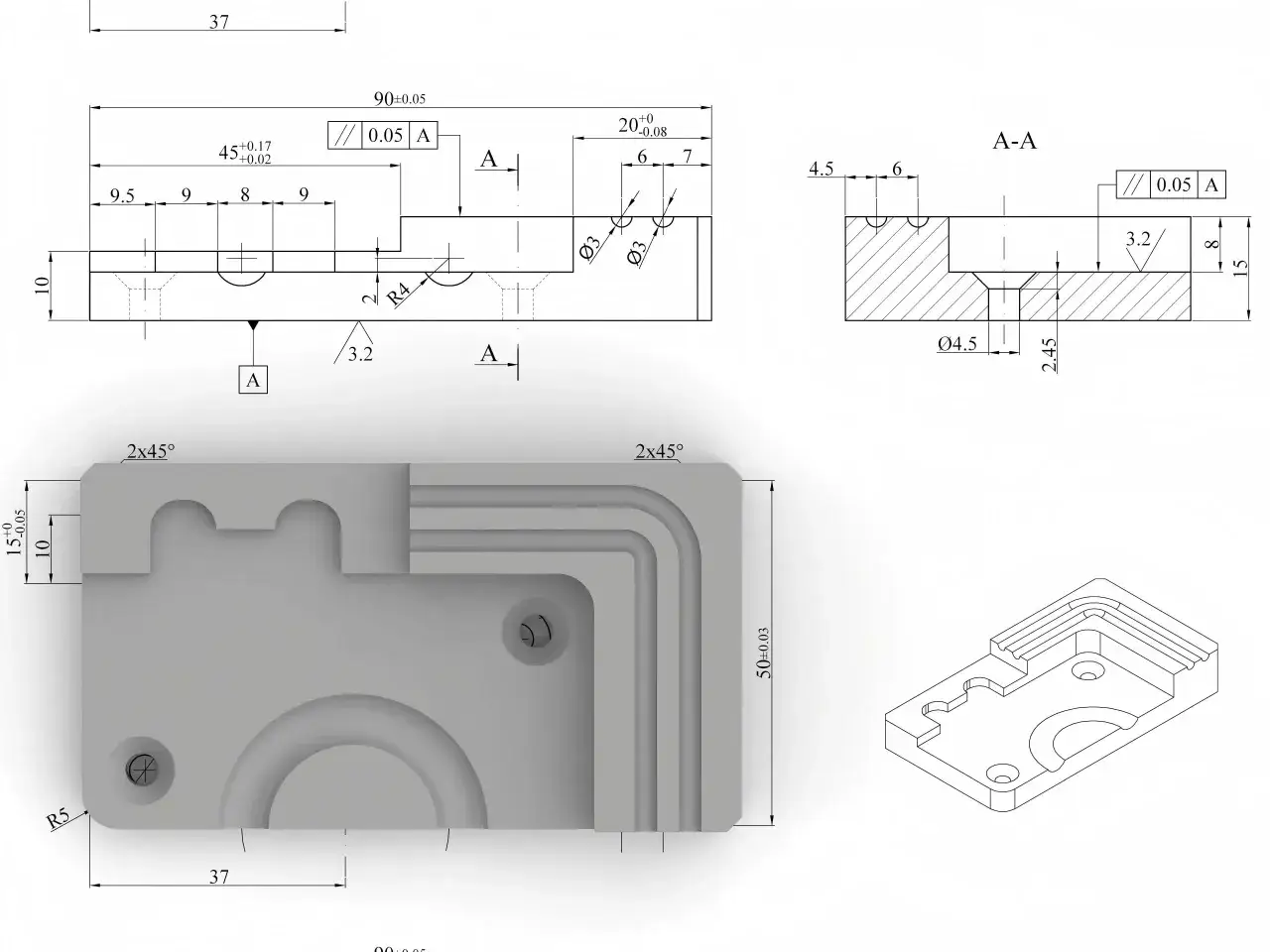

Jak czytać klasy i oznaczenia bez zgadywania
W zapisie pasowania najważniejsze są trzy rzeczy: litera, liczba i to, czy mówimy o otworze, czy o wałku. Wielka litera oznacza otwór, mała wałek. Liczba po literze mówi o klasie dokładności, czyli o szerokości strefy tolerancji. Im niższy numer, tym ciaśniej. W systemie otworu bazowego litera H jest punktem odniesienia, bo dolna odchyłka otworu wynosi zero; w systemie wałka bazowego podobnie działa h.
| Element oznaczenia | Co oznacza | Jak czytam to w projekcie |
|---|---|---|
| Litera wielka, np. H | Położenie strefy tolerancji otworu względem wymiaru podstawowego | Otwór startuje od wymiaru nominalnego albo jest względem niego przesunięty zgodnie z klasą |
| Litera mała, np. h | Położenie strefy tolerancji wałka | Wałek kończy się na wymiarze nominalnym albo ma strefę przesuniętą zgodnie z klasą |
| Liczba, np. 6, 7, 8 | Szerokość strefy tolerancji | Niższa liczba oznacza ciaśniejszą kontrolę wymiaru |
| Zestawienie H7/g6 | Pasowanie między otworem a wałkiem | Dobór pod luz, styk albo wcisk, zależnie od funkcji złożenia |
W praktyce pasowanie traktuję jako odpowiedź na jedno pytanie: czy po złożeniu ma być luz, kontrolowany styk, czy wcisk. Zapis H7/g6 daje zwykle bezpieczny luz, H7/h6 prowadzi do bardzo małego luzu lub styku na nominale, a H7/p6 kieruje już w stronę wcisku. Sama litera i liczba nie wystarczą jednak bez wymiaru nominalnego, bo dopiero on ustawia faktyczną strefę tolerancji. Gdy już wiesz, jak czytać symbole, warto porównać normy, które najczęściej pojawiają się przy kontroli po skanie 3D.
Które normy spotykam najczęściej przy kontroli po skanie 3D
W rodzinie ISO GPS chodzi nie tylko o zapis wymiaru, ale też o regułę, według której ten wymiar uznaję za zgodny. To właśnie tutaj wiele osób się potyka, bo sama liczba na rysunku nie mówi jeszcze, jak zachować się przy wyniku bliskim granicy. Poniżej zestawiam normy, które najczęściej łączę z kontrolą części po pomiarze 3D.
| Norma | Do czego służy | Kiedy ma sens w praktyce | Najważniejsze ograniczenie |
|---|---|---|---|
| ISO 286-1 / ISO 286-2 | System tolerancji dla wymiarów liniowych i pasowań | Wałki, otwory, osadzenia, elementy współpracujące | Nie opisuje całej geometrii detalu, tylko klasy wymiarowe i pasowania |
| ISO 2768-1 | Tolerancje ogólne dla wymiarów liniowych i kątowych | Prostsze rysunki, gdy nie każdy wymiar wymaga osobnej tolerancji | Nie zastępuje tolerancji krytycznych powierzchni i funkcji |
| ISO 2768-2 | Tolerancje ogólne dla geometrii | Detale produkowane seryjnie, bez bardzo ostrych wymagań geometrycznych | Ma trzy klasy, ale nadal nie rozwiązuje wszystkich przypadków projektowych |
| ISO 14253-1 | Reguły decyzji przy ocenie zgodności z tolerancją | Gdy wynik pomiaru jest blisko granicy i trzeba uwzględnić niepewność | Nie zmienia geometrii części, tylko sposób oceny wyniku |
| ISO 10360-4 | Testowanie wydajności CMM w trybie skanowania | Walidacja systemu pomiarowego, zanim oprę na nim odbiór części | Sprawdza maszynę, nie definiuje tolerancji produktu |
Jeżeli miałbym wskazać jedną rzecz, która najczęściej poprawia czytelność dokumentacji, to byłby właśnie podział między tolerancją wymiaru, tolerancją geometrii i regułą decyzji. W praktyce bardzo często widzę skrócony zapis w rodzaju ISO 2768-mK, który łączy klasę dla wymiarów liniowych z klasą dla geometrii. To wygodne, ale nie zwalnia z osobnego wywołania cech krytycznych. Sama norma nie rozwiązuje jeszcze problemu pomiaru, jeśli próbujesz ocenić detal po skanie.
Jak oceniam zgodność po skanie 3D
Skan 3D nie mierzy „ładności” modelu, tylko zbiera dane o powierzchni. To brzmi banalnie, ale właśnie tu zaczynają się pomyłki. Chmura punktów, czyli surowy zbiór punktów z pomiaru, nie jest jeszcze decyzją jakościową. Żeby przejść od danych do werdyktu, potrzebuję jasnej procedury.
- Najpierw definiuję cechę, którą naprawdę mierzę: średnicę, płaskość, pozycję otworu czy profil powierzchni. Bez tego łatwo porównać nie tę wielkość, która decyduje o funkcji.
- Potem ustawiam bazy odniesienia. Skan 3D bez dobrego układu baz jest tylko zbiorem punktów, a nie argumentem kontrolnym.
- Następnie sprawdzam niepewność systemu. Jeśli niepewność zbliża się do szerokości strefy tolerancji, wynik trzeba traktować ostrożnie i wprowadzić zapas decyzyjny.
- Po obróbce danych oceniam odchyłkę od cechy nominalnej, a nie od „najbliższego” miejsca na siatce. Zbyt agresywne wygładzanie potrafi ukryć realny błąd.
- Na końcu stosuję regułę decyzji i zapisuję wynik razem z informacją, czy część zaliczyła test, czy wchodzi w strefę niejednoznaczną.
ISO 14253-1 jest tu szczególnie przydatne, bo mówi wprost o ocenie zgodności z tolerancją z uwzględnieniem niepewności pomiaru. W praktyce to robi największą różnicę, gdy wynik znajduje się bardzo blisko granicy. Dwie części mogą mieć niemal identyczne odchyłki, ale przy innym budżecie niepewności jedna przejdzie, a druga już nie. Właśnie dlatego sama tolerancja nie wystarcza bez reguły akceptacji.
Najczęstsze błędy przy interpretacji tolerancji i skanów
- Mylenie dokładności skanera z tolerancją części. To, że urządzenie potrafi mierzyć z określoną powtarzalnością, nie znaczy jeszcze, że detal mieści się w strefie tolerancji.
- Brak baz i układu odniesienia. Bez nich porównanie do CAD bywa pozornie precyzyjne, ale funkcjonalnie bezużyteczne.
- Wygładzanie danych „na oko”. Nadmiar filtracji potrafi usunąć ostrą krawędź albo lokalne wybrzuszenie, czyli dokładnie to, co powinno zostać wykryte.
- Stosowanie tolerancji ogólnej do powierzchni krytycznych. ISO 2768 pomaga w prostszych detalach, ale nie zastępuje zapisu dla elementów współpracujących.
- Ocenianie wyniku bez niepewności. Przy granicy tolerancji to najkrótsza droga do sporów między produkcją a kontrolą jakości.
Ja patrzę na te błędy jak na objawy jednego problemu: brak jasnego pytania kontrolnego. Jeśli nie wiadomo, co dokładnie ma zostać potwierdzone, łatwo dostać poprawny matematycznie raport i błędną decyzję jakościową. Da się tego uniknąć, ale tylko wtedy, gdy od początku zaplanujesz nie sam pomiar, lecz całą logikę kontroli.
Co jeszcze warto dopisać do rysunku, żeby kontrola nie była zgadywaniem
Najlepsza tolerancja to taka, która da się sprawdzić bez interpretacyjnych fajerwerków. Dlatego przy częściach złożonych z wielu płaszczyzn, otworów i powierzchni przygotowuję rysunek tak, żeby kontroler nie musiał zgadywać, która cecha decyduje o zgodności. W praktyce dopisuję nie tylko samą wartość odchyłki, ale też bazy odniesienia, warunek pomiaru i sposób raportowania wyniku. W projektach reverse engineeringu i przy prototypach z druku 3D to oszczędza szczególnie dużo czasu, bo rozdziela tolerancję konstrukcyjną od tolerancji kontrolnej.
- Bazy odniesienia dla położenia i orientacji, żeby skan dało się ustawić tak samo w każdym raporcie.
- Typ cechy rozpisany wprost, na przykład wymiar liniowy, pozycja, płaskość albo profil powierzchni.
- Warunki pomiaru, zwłaszcza gdy materiał reaguje na temperaturę lub naprężenia po obróbce.
- Metoda akceptacji dla wyników bliskich granicy tolerancji, najlepiej z opisem zapasu decyzyjnego.
- Zakres porównania, czyli informacja, czy wynik odnosisz do CAD, do rysunku, czy do obu jednocześnie.
Kiedy projekt, norma i metoda pomiaru mówią to samo, tolerancja przestaje być źródłem sporów, a staje się narzędziem porządkującym cały proces. W metrologii wygrywa nie ten, kto ma najdłuższą tabelę, tylko ten, kto precyzyjnie łączy wymaganie funkcjonalne z jednoznaczną regułą oceny.
