Pomiary drgań w metrologii 3D i maszynach - jak robić je dobrze

Drgania w maszynach, osprzęcie pomiarowym i elementach konstrukcyjnych nie są tylko problemem akustycznym. Często zdradzają niewyważenie, luz, rezonans albo zbyt miękkie mocowanie, a w metrologii 3D potrafią po prostu zepsuć dokładność całego stanowiska. Pomiary drgań pozwalają odróżnić chwilowy objaw od źródła problemu, a potem przełożyć wynik na konkretną decyzję: korektę ustawienia, zmianę mocowania, dobór czujnika albo przebudowę procesu.

Czym są drgania i kiedy ich pomiar naprawdę coś zmienia

Drganie to ruch wokół położenia równowagi, zwykle okresowy, czasem wymuszony i nieregularny. W praktyce nie ogląda się samego bujania, tylko trzy wielkości: przemieszczenie, prędkość i przyspieszenie. Każda odpowiada na inne pytanie. Przemieszczenie mówi, jak daleko element faktycznie się przesuwa, prędkość dobrze pokazuje ogólny stan wielu maszyn wirujących, a przyspieszenie lepiej wyłapuje krótkie uderzenia, rezonanse i wyższe częstotliwości.

Ja zwykle zadaję sobie jedno proste pytanie: czy chcę wykryć awarię, czy chcę zrozumieć dynamikę układu? W pierwszym przypadku wystarcza często prostszy monitoring, w drugim potrzebuję bardziej szczegółowej analizy widma, fazy i odpowiedzi w czasie. To rozróżnienie ma znaczenie również przy skanowaniu 3D, bo tam najważniejsze bywa nie tyle „czy coś drga”, ile „czy drga w osi, która psuje rejestrację danych”.

Jeśli w pomiarze nie wiesz jeszcze, co dokładnie chcesz uchwycić, łatwo dobrać zły wskaźnik i dostać wynik, który wygląda profesjonalnie, ale niczego nie wyjaśnia. Dlatego zanim wybiorę czujnik, doprecyzowuję cel i warunki pracy układu, bo od tego zależy cała reszta.

Jak prowadzę pomiar krok po kroku, żeby wynik był wiarygodny

Najlepszy wynik daje prosty, ale konsekwentny schemat. W dynamice nie ma miejsca na przypadkową kolejność, bo każdy skrót potem kosztuje czas na interpretację.

1. Określ pytanie pomiarowe. Inaczej wygląda diagnostyka łożyska, inaczej walka z rezonansem ramienia robota, a jeszcze inaczej sprawdzanie, czy stół skanera nie pracuje zbyt miękko.
2. Wybierz wielkość i zakres. Dla monitoringu stanu maszyny zwykle zaczynam od prędkości drgań, dla lekkich konstrukcji i szybkich zjawisk od przyspieszenia, a gdy interesuje mnie realny ruch powierzchni, od przemieszczenia.
3. Ustal punkty i kierunki pomiaru. Warto mierzyć w osiach zgodnych z geometrią układu, a nie tam, gdzie akurat da się przyłożyć czujnik. W razie potrzeby badam kilka punktów, bo jeden punkt rzadko opisuje całą konstrukcję.
4. Dobierz próbkowanie i filtrację. Minimalnie trzeba spełnić warunek Nyquista, czyli próbkuć z częstotliwością co najmniej 2 razy wyższą niż najwyższa częstotliwość sygnału. W praktyce celuję raczej w 5-10 razy więcej, żeby widmo było czytelne i mniej podatne na aliasing, czyli fałszywe częstotliwości powstałe przez zbyt wolny zapis.
5. Zapisz warunki procesu. Prędkość obrotowa, obciążenie, temperatura, typ mocowania, czas nagrzania i stan powierzchni mają znaczenie. Bez tego dwa pomiary wykonane „na tej samej maszynie” potrafią opowiadać dwie różne historie.

Po takim przygotowaniu dopiero ma sens analiza czasowa, FFT i porównanie z bazą referencyjną. FFT, czyli transformata Fouriera, pokazuje, które częstotliwości naprawdę dominują w sygnale, a nie tylko jak wygląda on w czasie. To właśnie tam często wychodzą składowe 1x od obrotów, harmoniczne albo pasma związane z luzem i rezonansami.

Jeśli ten etap jest zrobiony dobrze, wybór technologii staje się dużo prostszy. I właśnie wtedy warto spojrzeć na różne czujniki bez uprzedzeń.

Jakie metody i czujniki sprawdzają się w praktyce

Wybór metody zależy od tego, czy ważniejsza jest prostota, precyzja, szybkość, czy brak kontaktu z badaną częścią. W zastosowaniach przemysłowych i laboratoryjnych najczęściej spotykam cztery podejścia: klasyczne czujniki kontaktowe, czujniki przemieszczenia, wibrometrię laserową punktową oraz skanowanie laserowe całej powierzchni.

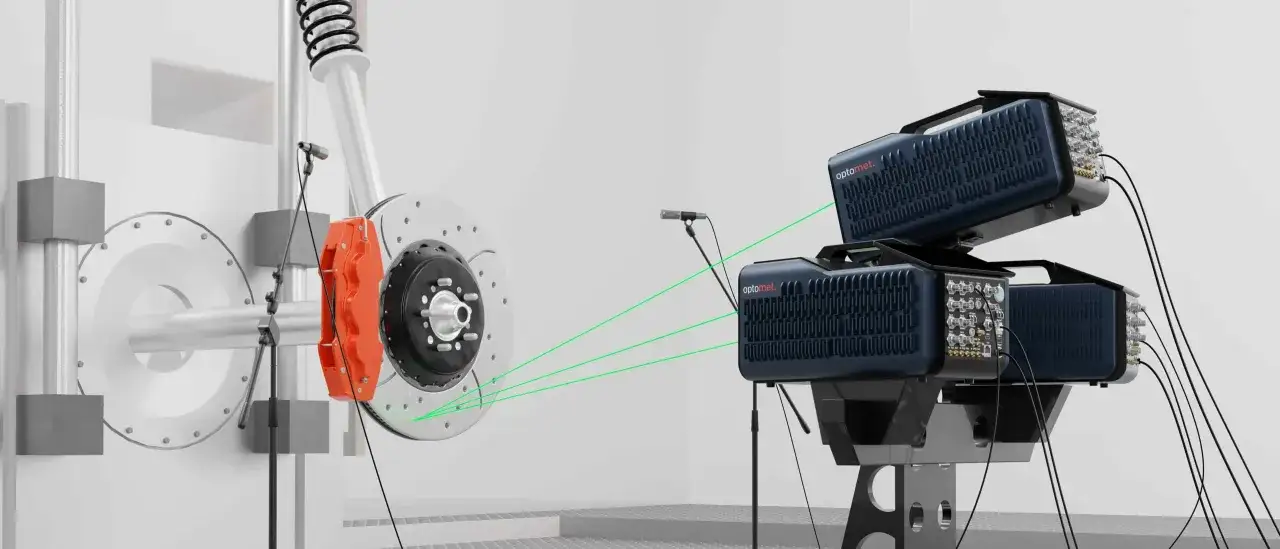

Jeśli mam wskazać jedną przewagę metod bezkontaktowych, to jest nią właśnie brak dociążenia obiektu. W lekkich częściach, cienkościennych elementach albo mikrosystemach nawet niewielki czujnik może zmienić zachowanie układu. Z kolei skaningowy system laserowy daje coś, czego nie da się łatwo uzyskać pojedynczym akcelerometrem: pełny obraz ruchu powierzchni, a nie tylko sygnał z jednego punktu.

W większych stanowiskach testowych taki skaner można połączyć z robotem lub automatycznym pozycjonowaniem, żeby szybciej przechodzić przez kolejne punkty bez ręcznego przestawiania głowicy. To już nie jest tylko pomiar jednego sygnału, ale prawdziwa mapa dynamiczna konstrukcji. I właśnie tutaj widać, dlaczego metrologia 3D tak mocno łączy się z analizą drgań.

Dlaczego skanowanie 3D jest tak wrażliwe na drgania

W skanowaniu 3D wystarczy mikro-ruch w czasie ekspozycji, żeby punkt chmury punktów przesunął się względem sąsiednich klatek. Na ekranie wygląda to czasem jak niewinne rozmycie, ale w rzeczywistości może oznaczać błąd geometrii, gorszą rejestrację i problem z dopasowaniem markerów. Drgać może wszystko: sam detal, stół, ramię robota, obudowa skanera, a nawet fundament pod stanowiskiem. Jeżeli nie oddzielisz tych źródeł, łatwo obwinić algorytm, choć winny jest mechaniczny układ.

W metrologii dynamicznej interesuje mnie nie tylko poziom drgań, lecz także ich kierunek i częstotliwość. Niewielki ruch o niekorzystnej częstotliwości potrafi być bardziej szkodliwy niż większe, ale wolniejsze odchylenie. Dlatego przy walidacji stanowisk 3D patrzę na to, czy układ pracuje stabilnie w całym cyklu pomiarowym, a nie tylko w jednym, wygodnym momencie.

Tu dobrze widać różnicę między zwykłą kontrolą a analizą modalną. Ta druga nie pyta „czy coś się porusza”, tylko „jak konstrukcja odpowiada na wymuszenie” i w których częstotliwościach tworzy własne postacie drgań. W praktyce jest to bardzo użyteczne przy projektowaniu uchwytów, ram, osłon i całych stanowisk skanujących. Właśnie dlatego normy z rodziny ISO 20816 tak bardzo porządkują ocenę maszyn wirujących, zwłaszcza tam, gdzie mówimy o urządzeniach powyżej 15 kW i prędkościach od 120 do 30 000 obr./min. Norma nie rozwiązuje problemu za ciebie, ale daje wspólny język do oceny tego, czy poziom drgań jest jeszcze akceptowalny.

Jeśli problemem jest metrologia 3D, a nie sama maszyna, ten sam mechanizm działa inaczej: wynik pomiaru staje się mniej powtarzalny, choć sama część może być wciąż zdrowa. To ważne rozróżnienie, bo często właśnie tu myli się przyczynę z objawem. Następny krok to wyłapanie błędów, które najczęściej psują interpretację.

Najczęstsze błędy, które zniekształcają wynik

• Pomiar w złym miejscu. Jeden punkt nie opisuje całej konstrukcji, zwłaszcza gdy układ ma lokalne rezonanse. Przy skanowaniu 3D to szczególnie zdradliwe, bo błąd może wyjść dopiero na etapie łączenia danych.
• Zbyt małe próbkowanie. Jeśli zapis jest za wolny, widmo zaczyna kłamać. Aliasowanie potrafi stworzyć częstotliwości, których w rzeczywistości w ogóle nie ma.
• Ignorowanie osi pomiaru. Drganie w osi pionowej bywa zupełnie inne niż wzdłużne albo poprzeczne. W analizie 3D to nie detal, tylko podstawowa informacja.
• Założenie, że każdy czujnik nic nie zmienia. W lekkich układach kontaktowy sensor potrafi zmienić odpowiedź konstrukcji, a źle poprowadzony kabel dodać własne artefakty.
• Porównywanie wyników bez tych samych warunków pracy. Inna prędkość obrotowa, obciążenie lub temperatura i już nie porównujesz tego samego z tym samym.
• Patrzenie tylko na jedną liczbę. Sam RMS bywa użyteczny, ale nie pokaże wszystkiego. Czasem dopiero widmo, przebieg czasowy i faza razem ujawniają prawdziwą przyczynę.

Najwięcej fałszywych wniosków bierze się z pośpiechu, nie z samej techniki. Dlatego po każdej zmianie konfiguracji wracam do punktu odniesienia i sprawdzam, czy nowe dane nadal zachowują ten sam charakter. Bez takiego porównania łatwo pomylić poprawę z przypadkiem.

Gdy te pułapki znikają, wynik zaczyna pracować na decyzję. I właśnie o to chodzi w zastosowaniach produkcyjnych oraz kontrolnych.

Jak przełożyć wynik na decyzję w produkcji i kontroli jakości

Najlepszy efekt daje prosty model pracy: najpierw tworzę punkt odniesienia, potem zmieniam tylko jeden parametr, a na końcu sprawdzam, czy sygnał faktycznie się poprawił. W praktyce może to oznaczać zmianę sztywności uchwytu, skrócenie wysięgu, przeprojektowanie wspornika, obniżenie prędkości lub dołożenie tłumienia. Z doświadczenia wiem, że największy zysk zwykle nie płynie z „lepszego wykresu”, tylko z szybszego wskazania źródła zmienności.

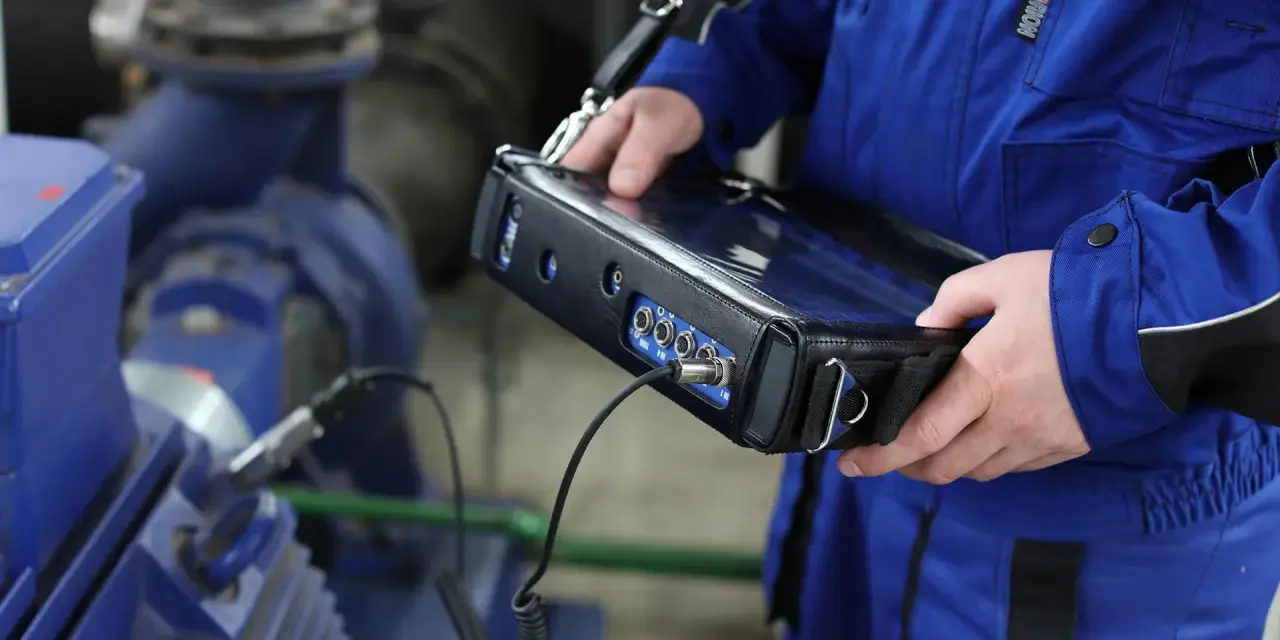

• W utrzymaniu ruchu wynik pomaga rozróżnić niewyważenie, luz i zużycie łożyska, zanim problem przejdzie w przestój.
• W R&D pokazuje, która modyfikacja konstrukcji realnie poprawia sztywność, a która tylko wygląda dobrze na modelu CAD.
• W metrologii 3D pozwala odsiać błąd stanowiska od błędu detalu i ustalić, czy trzeba poprawić optykę, mocowanie, czy sam proces skanowania.
• W testach porównawczych ułatwia ocenę dwóch wariantów tego samego elementu bez zgadywania, który jest stabilniejszy.

Jeżeli miałbym zostawić jedną praktyczną wskazówkę, byłaby bardzo prosta: nie zaczynaj od czujnika, tylko od decyzji, którą chcesz podjąć na podstawie wyniku. Dopiero wtedy dobierasz metodę, zakres, punkty i sposób interpretacji. Tak zaprojektowany pomiar przestaje być dodatkiem do raportu, a staje się narzędziem, które naprawdę porządkuje projekt, produkcję i kontrolę jakości.
