porządkują coś, czego zwykły wymiar nie opisuje wystarczająco dobrze: kształt, kierunek, położenie i zachowanie części w złożeniu. W praktyce to właśnie one decydują, czy detal będzie pasował, uszczelniał się i da się go sensownie skontrolować po obróbce albo po skanie 3D. W tym tekście rozkładam na czynniki pierwsze symbole tolerancji geometrycznych i pokazuję, jak czytać je w kontekście metrologii oraz inspekcji skanerem 3D.

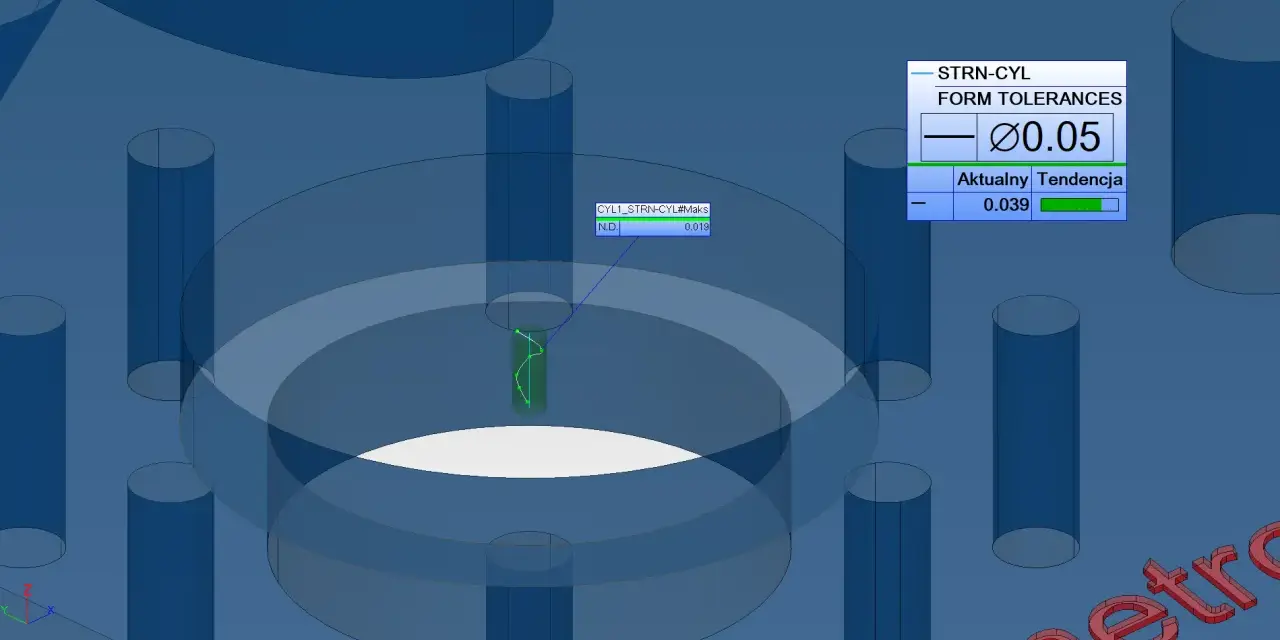

Najkrótsza droga do poprawnego odczytu tolerancji to zrozumienie bazy, strefy i sposobu pomiaru
- W pełnej klasyfikacji ISO 1101 występuje 14 znaków, pogrupowanych według kształtu, kierunku, położenia i bicia.
- Ramka tolerancji mówi nie tylko, co kontrolować, ale też względem czego i w jakiej strefie.
- W skanowaniu 3D najczęściej przegrywa nie sam sprzęt, tylko złe ustawienie baz i nieadekwatne wyrównanie danych.
- Najbardziej praktyczne z punktu widzenia kontroli jakości są płaskość, profil, pozycja, prostopadłość, równoległość i bicie.
- Jeśli wynik ma mieć wartość produkcyjną, porównuj skan do układu odniesienia z rysunku, a nie wyłącznie do „ładnego” modelu CAD.
Jak odczytać geometrię części z rysunku technicznego
Na pierwszy rzut oka te znaki wyglądają jak osobny alfabet, ale logika jest prosta: każdy z nich opisuje dopuszczalną odchyłkę od ideału. Ja zawsze zaczynam od podziału na cztery grupy, bo to najszybszy sposób, żeby nie pomylić kształtu z położeniem albo kierunku z bicięm.
| Grupa | Co kontroluje | Przykłady | Co to znaczy w praktyce |
|---|---|---|---|
| Kształt | Geometrię elementu bez odniesienia do bazy | prostoliniowość, płaskość, okrągłość, walcowość, profil linii, profil powierzchni | Liczy się sam kształt powierzchni lub osi, a nie to, gdzie część została ustawiona w maszynie |
| Kierunek | Relację elementu do bazy | równoległość, prostopadłość, nachylenie | Część może być dobra wymiarowo, ale zła geometrycznie, jeśli „ucieka” pod złym kątem |
| Położenie | Lokalizację elementu względem układu baz | pozycja, współosiowość, symetria | Kluczowe przy otworach, gniazdach, występach i cechach montażowych |
| Bicie | Zachowanie elementu podczas obrotu wokół osi | bicie okrężne, bicie całkowite | Ważne tam, gdzie detal pracuje obrotowo albo ma wpływ na pracę łożysk, uszczelnień i powierzchni współpracujących |
To ważne rozróżnienie, bo w kontroli 3D inne pytania stawiam przy płaskości, a inne przy pozycji otworu. W pierwszym przypadku patrzę na rozrzut powierzchni, w drugim na relację cechy do zadanego układu odniesienia. Z tego miejsca naturalnie przechodzi się do samej ramki tolerancji, bo ona mówi, jak interpretować zapis na rysunku.
Jak czytać ramkę tolerancji bez zgadywania
Ramka tolerancji to nie ozdobny prostokąt, tylko instrukcja pomiarowa w skrócie. W jednym zapisie dostaję informację o rodzaju tolerancji, jej wartości, bazach odniesienia i ewentualnych modyfikatorach, które zmieniają sposób oceny.
| Element ramki | Co oznacza | Na co patrzę w skanie lub w raporcie |
|---|---|---|
| Symbol | Rodzaj kontroli geometrycznej | Czy to kontrola kształtu, kierunku, położenia czy bicia |
| Wartość tolerancji | Szerokość strefy tolerancji | Jak duże odchylenie jest jeszcze akceptowalne |
| Bazy A, B, C | Układ odniesienia części | Czy detal został ustawiony tak samo, jak wymaga dokumentacja |
| Modyfikatory | Dodatkowe warunki oceny | Czy tolerancja zależy od stanu materiałowego, sposobu podparcia lub innego warunku |
Przykład jest prosty: zapis z pozycją otworu i odniesieniem do baz A, B, C oznacza, że nie wystarczy zmierzyć średnicy lub odległości od przypadkowej krawędzi. Muszę zbudować układ baz dokładnie tak, jak przewidział konstruktor. W praktyce często sprowadza się to do zasady 3-2-1: jedna baza ustala płaszczyznę, druga blokuje kolejny kierunek, trzecia domyka orientację. Gdy ktoś pomija ten krok, wynik bywa liczbowo poprawny, ale funkcjonalnie bezwartościowy. To prowadzi prosto do pytania, które symbole najczęściej decydują o sukcesie w skanowaniu 3D.
Które oznaczenia są najważniejsze w skanowaniu 3D
W pomiarach skanerem 3D nie wszystkie wymagania mają taką samą wagę. Część symboli ma znaczenie marginalne w prostych detalach, ale przy komponentach technicznych wraca non stop. Poniżej pokazuję te, które najczęściej widzę w realnej kontroli jakości.
| Oznaczenie | Dlaczego jest ważne | Typowy problem przy skanie |
|---|---|---|
| Płaskość | Decyduje o przyleganiu, uszczelnianiu i bazowaniu powierzchni | Best-fit potrafi ukryć lokalne wybrzuszenia i skręcenie powierzchni |
| Profil linii i profil powierzchni | Najlepiej opisuje powierzchnie swobodne, organiczne i technicznie złożone | Zbyt agresywne filtrowanie siatki wygładza realne odchyłki |
| Pozycja | Kluczowa przy otworach, gniazdach, trzpieniach i punktach montażowych | Nieprawidłowe bazy fałszują wynik bardziej niż sam szum pomiarowy |
| Równoległość i prostopadłość | Utrzymują właściwy kierunek współpracy elementów | Zbyt mało punktów na krawędzi lub zły kąt skanowania zaniżają wiarygodność oceny |
| Bicie | Pokazuje, jak zachowuje się detal w ruchu obrotowym | Pomiar bez stabilnego odniesienia osi daje wyniki, których nie da się obronić w produkcji |
W częściach drukowanych 3D i po obróbce CNC profil oraz pozycja są zwykle ważniejsze niż sama „ładność” siatki. Skan pokazuje wszystko, ale to nie znaczy, że wszystko ma tę samą wartość dla funkcji wyrobu. Właśnie dlatego sam obraz powierzchni nie wystarcza, jeśli nie wiemy, jak został ustawiony układ odniesienia. Kolejny krok to przełożenie rysunku na pomiar, a nie na intuicyjne dopasowanie modelu.
Jak przełożyć wymaganie z rysunku na pomiar skanerem 3D
Tu zaczyna się metrologia, a nie samo „zrobienie skanu”. Ja zwykle przechodzę przez pięć kroków, bo to najprostszy sposób na uniknięcie błędnej interpretacji:
- Najpierw ustalam, co naprawdę jest kontrolowane: kształt, kierunek, położenie czy bicie.
- Następnie buduję układ baz zgodny z rysunkiem, a nie z wygodą operatora.
- Dopiero potem dobieram strategię skanowania: gęstość danych, kąty dostępu, filtrację i zakres objęcia detalu.
- Na końcu decyduję, czy ocena ma być oparta na dopasowaniu funkcjonalnym, czy tylko na porównaniu wizualnym z CAD.
- W raporcie zostawiam ślad metodologii, żeby wynik dało się odtworzyć i obronić.
Największa różnica między „best-fit” a wyrównaniem do baz jest praktyczna, nie akademicka. Best-fit dobrze pokazuje ogólny rozkład odchyłek, ale potrafi wygładzić problem, który w złożeniu okaże się krytyczny. Dopasowanie do baz A, B i C lepiej odzwierciedla funkcję części, bo sprawdza ją w takim samym odniesieniu, jakie przewidział konstruktor. To właśnie dlatego w inspekcji 3D trzeba myśleć nie tylko o chmurze punktów, ale też o tym, jak ta chmura została osadzona w układzie odniesienia.
Najczęstsze błędy przy interpretacji tolerancji geometrycznych
W praktyce błędy rzadko wynikają z braku sprzętu. Częściej problem leży w tym, że ktoś zmierzył coś poprawnie technicznie, ale błędnie metodologicznie. Najczęściej spotykam takie sytuacje:
- Pomiar bez odtworzenia baz z rysunku. Wynik może wyglądać dobrze, ale nie odpowiada wymaganiu funkcjonalnemu.
- Mylenie tolerancji wymiarowej z geometryczną. Sam wymiar średnicy nie mówi jeszcze, czy otwór jest tam, gdzie powinien być.
- Stosowanie best-fit tam, gdzie potrzebny jest układ bazowy. To jeden z najczęstszych powodów „ładnych”, ale bezużytecznych raportów.
- Za mała liczba punktów w miejscach krytycznych. Krawędzie, promienie i przejścia geometryczne wymagają większej uwagi niż płaskie pola.
- Ignorowanie modyfikatorów i warunków materiałowych. Jeśli tolerancja zmienia się wraz ze stanem elementu, nie wolno oceniać jej tak samo w każdym przypadku.
- Odczytywanie siatki zamiast cechy. Chmura punktów jest tylko nośnikiem informacji, a nie samą odpowiedzią na pytanie kontrolne.
To właśnie tutaj najbardziej opłaca się chwila dyscypliny. Jeśli od początku nie ustawię właściwej logiki pomiaru, później mogę mieć bardzo dokładny, ale kompletnie nietrafiony raport. Z tego powodu dobrze przygotowana inspekcja zaczyna się jeszcze przed skanowaniem, a nie dopiero w oprogramowaniu analitycznym.
Jak zamienić zapis na rysunku w powtarzalny pomiar
Jeżeli mam doradzić jedną rzecz zespołowi produkcyjnemu, to nie jest nią nowy skaner, tylko spójny proces. Sprzęt pomaga, ale przewaga bierze się z powtarzalności decyzji. U mnie najlepiej działa taki zestaw zasad:
- Jeden zdefiniowany sposób budowania baz dla danego typu detalu.
- Stały próg akceptacji dla raportów, bez ręcznego „dostosowywania” wyników po fakcie.
- Kontrola warunków pomiaru, zwłaszcza temperatury, odbić światła i przygotowania powierzchni.
- Kalibracja skanera i okresowa walidacja na wzorcach, które odpowiadają realnym częściom.
- Wspólny język między konstrukcją, jakością i produkcją, żeby nikt nie interpretował rysunku po swojemu.
Takie podejście nie jest efektowne, ale działa. Gdy zapis geometryczny, metoda bazowania i sposób raportowania są ze sobą zgodne, metrologia przestaje być dyskusją o interpretacji, a staje się normalnym narzędziem kontroli procesu. I właśnie o to chodzi w dobrze użytych tolerancjach: mają ułatwiać komunikację między projektem, produkcją i kontrolą, a nie zostawiać pole do domysłów.
