Jak czytać tolerancje na rysunku technicznym w skanie 3D?

Oznaczenia tolerancji decydują o tym, czy detal będzie pasował, pracował i da się go sensownie zweryfikować po obróbce albo skanowaniu 3D. W praktyce ten sam rysunek można odczytać poprawnie albo błędnie, jeśli nie rozróżni się tolerancji wymiarowej, geometrycznej, bazy i chropowatości powierzchni. Poniżej porządkuję to z perspektywy metrologii i kontroli jakości, tak żeby łatwiej przełożyć symbole z dokumentacji na decyzję o zgodności części.

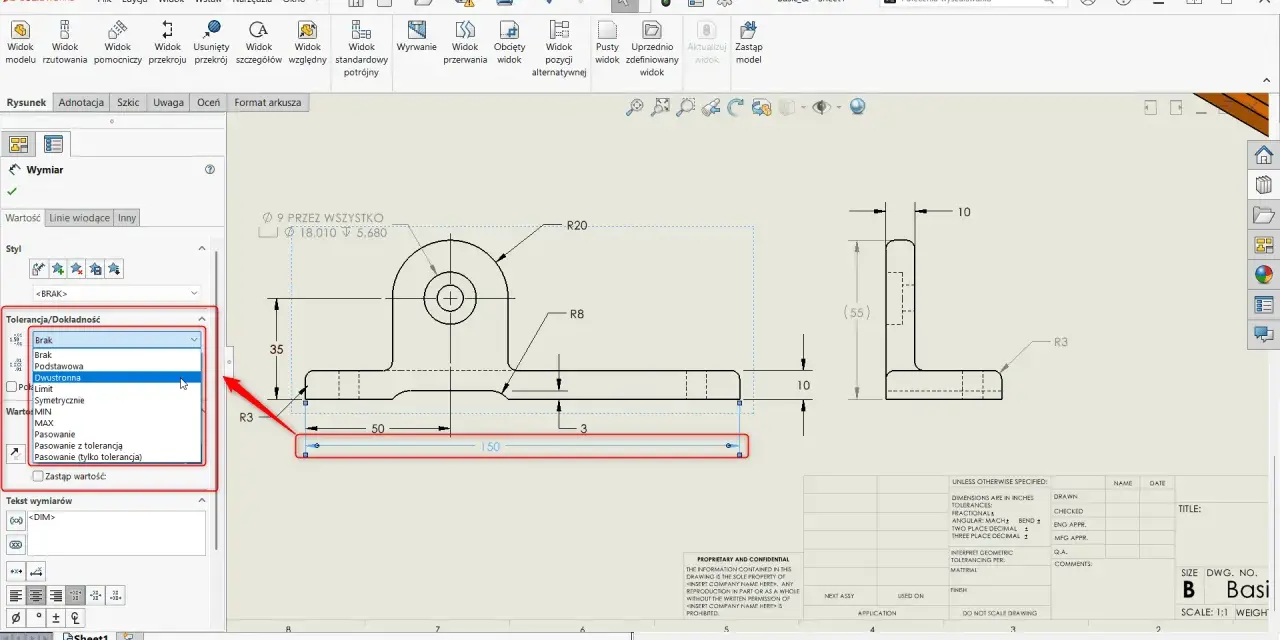

Jak czytać oznaczenia tolerancji na rysunku technicznym

W rysunku technicznym nie chodzi o to, żeby „znaleźć symbol”, tylko żeby zrozumieć, co dokładnie jest kontrolowane. Jedne zapisy dotyczą rozmiaru, inne kształtu, jeszcze inne położenia względem bazy. Ja zwykle zaczynam od pytania: czy ten zapis mówi o wymiarze, o geometrii, czy o jakości powierzchni?

Najprościej widać to w trzech warstwach. Pierwsza to tolerancja wymiarowa, czyli dopuszczalny zakres długości, średnicy albo kąta. Druga to tolerancja geometryczna, która pilnuje formy, orientacji i położenia. Trzecia to wymagania dotyczące tekstury powierzchni, czyli tego, jak gładka lub chropowata ma być dana strefa.

W nowszej dokumentacji spotkasz też zapis zgodny z aktualnymi zasadami GPS, a dla tekstury powierzchni coraz częściej odwołanie do nowszych reguł niż starego ISO 1302. Dla osoby z produkcji ważniejsze od samej normy jest jednak to, że każdy symbol ma własną logikę i własny sposób weryfikacji. Jeśli to rozdzielisz, przestajesz traktować rysunek jak zbiór skrótów, a zaczynasz widzieć w nim instrukcję funkcjonalną. To prowadzi wprost do pytania, kiedy sam wymiar wystarcza, a kiedy zaczyna brakować geometrii.

Tolerancja wymiarowa nie wystarcza, jeśli liczy się montaż

Tolerancja wymiarowa mówi, jak bardzo może zmienić się rozmiar elementu. To ważne, ale nie zawsze wystarczające. Dwa detale mogą mieć identyczną średnicę nominalną, a mimo to jeden będzie pasował bez problemu, a drugi nie zagra w montażu, bo otwór jest przesunięty albo płaszczyzna bazowa nie trzyma geometrii.

W praktyce szczególnie dobrze widać to przy pasowaniach, gniazdach, wałkach, tulejach i elementach, które muszą współpracować z inną częścią. Jeśli masz na rysunku tylko wymiar 20 mm z tolerancją ±0,05 mm, wiesz jeszcze niewiele o funkcji. Gdy ten sam detal ma układ baz i tolerancję położenia, zaczyna się dopiero realna informacja o zachowaniu w złożeniu.

Właśnie dlatego w dobrym projekcie nie zostawia się wszystkiego na ogólnej tolerancji warsztatowej. Jeżeli detal ma pracować powtarzalnie, wymiar trzeba czytać razem z funkcją i sposobem współpracy z drugą częścią. Gdy to już jest jasne, kolejnym krokiem staje się geometria, czyli to, co najczęściej decyduje o sukcesie albo porażce całego złożenia.

Tolerancje geometryczne decydują o położeniu, kształcie i bazie

To właśnie tu najłatwiej zobaczyć sens nowoczesnej metrologii. Tolerancje geometryczne nie mówią wyłącznie „jak duży” ma być element, ale też jak ma być ustawiony, jaki ma mieć kształt i względem czego go oceniasz. W praktyce obejmują formę, orientację, położenie, bicie i profil.

Najważniejsze jest jednak to, że bez bazy ocena geometrii bardzo szybko robi się umowna. Baza A, B, C porządkuje układ odniesienia i pozwala odpowiedzieć na pytanie, czy cecha rzeczywiście znajduje się tam, gdzie powinna względem funkcji części. ISO 5459 właśnie po to opisuje zasady tworzenia i rozumienia baz oraz układów bazowych.

Co kontroluje geometria

• Kształt - na przykład płaskość, prostoliniowość albo okrągłość. To informacja, czy sama cecha nie jest wykrzywiona.
• Orientacja - na przykład równoległość i prostopadłość. Tu ważny jest kąt ustawienia względem bazy.
• Położenie - na przykład pozycja otworu względem zestawu baz. To kluczowe przy częściach montażowych.
• Bicie - ważne przy elementach obrotowych, gdzie liczy się zachowanie osi w ruchu.
• Profil - szczególnie istotny przy powierzchniach swobodnych, tłoczonych i drukowanych 3D.

Jeśli chcesz szybko odróżnić dobrą i złą interpretację, użyj prostego testu: czy kontrola dotyczy samej cechy, czy jej relacji do reszty części? Jeżeli relacji, to bez baz i bez poprawnego ustawienia odniesienia wynik będzie pozornie poprawny, ale funkcjonalnie bezużyteczny. To właśnie w takim miejscu skanowanie 3D zaczyna być naprawdę użyteczne, ale też wymaga dyscypliny. Kolejny krok to powierzchnia, bo wielu projektów nie psuje wymiar, tylko wykończenie.

Chropowatość i tekstura powierzchni to osobna kategoria

Wiele osób miesza chropowatość z geometrią, choć to dwa różne światy. Chropowatość opisuje mikronierówności powierzchni, a geometria opisuje kształt i relację cech. W 2026 roku w nowej dokumentacji coraz częściej spotykam nowsze podejście do tekstury powierzchni niż stare, jednowymiarowe skróty z dawnych rysunków, ale problem pozostaje ten sam: nie każda powierzchnia nadaje się do oceny tym samym narzędziem.

W metrologii skanowej jest to szczególnie ważne, bo chmura punktów pokazuje geometrię bardzo dobrze, ale nie zawsze daje wiarygodny obraz parametrów typu Ra czy Rz. Gdy powierzchnia jest błyszcząca, przezroczysta, głęboko teksturowana albo bardzo drobna, skaner może nie oddać rzeczywistego profilu tak dobrze jak profilometr stykowy albo dedykowany system optyczny.

To rozróżnienie jest praktyczne, nie akademickie. Jeżeli projekt wymaga jednocześnie tolerancji geometrycznej i określonej tekstury powierzchni, sam skan może nie wystarczyć jako jedno źródło prawdy. Trzeba wtedy połączyć kilka metod, a ich wyniki spiąć wspólną logiką odniesienia. I właśnie tutaj wchodzi skanowanie 3D wraz z decyzją, jak interpretować to, co urządzenie naprawdę mierzy. To prowadzi do najważniejszej części: jak nie pomylić ładnej wizualizacji z poprawnym wynikiem metrologicznym.

Jak skanowanie 3D interpretuje odchyłki od wzorca

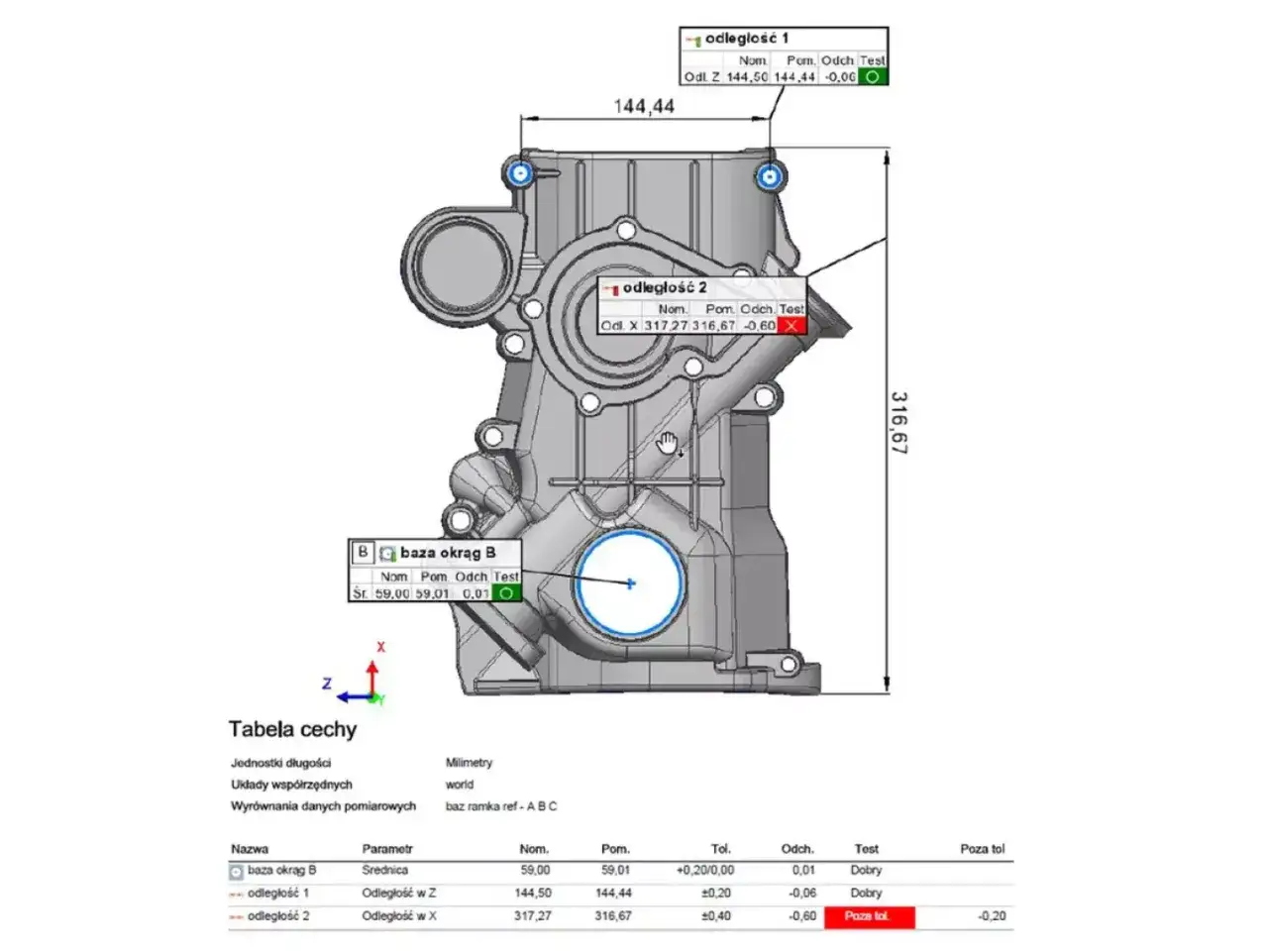

Skan 3D daje ogromną przewagę, bo pokazuje nie tylko pojedynczy wymiar, ale całą powierzchnię w relacji do modelu CAD lub nominalnego kształtu. W raportach widzisz mapy odchyłek, przekroje, zestawienia cech i często także ocenę GD&T. To bardzo pomaga, ale tylko wtedy, gdy od początku wiadomo, względem czego liczona jest odchyłka.

Najczęstszy błąd polega na użyciu „best-fit” bez zastanowienia. Taki algorytm może świetnie wyglądać na ekranie, bo minimalizuje różnice między chmurą punktów a modelem, ale jednocześnie ukrywa przesunięcie funkcjonalne części. W złożeniach montażowych ważniejsze bywa dopasowanie do baz niż estetyczna zgodność całej powierzchni.

Przeczytaj również: Tabela twardości stali - jak czytać HB, HV i HRC

Na co patrzę w raporcie ze skanu

• Układ odniesienia - czy raport bazuje na tych samych bazach, które są na rysunku.
• Przekroje - jedna kolorowa mapa nie wystarcza, bo łatwo ukrywa lokalne błędy.
• Zakres filtrowania - zbyt mocne wygładzenie potrafi zniknąć rzeczywistą odchyłkę.
• Rozdzielczość - im drobniejsze cechy, tym bardziej liczy się gęstość danych.
• Niepewność - bez niej nie ma uczciwej decyzji o zgodności.

Tu wraca ISO 14253-1, bo to właśnie ono porządkuje zasadę podejmowania decyzji, gdy wynik znajduje się blisko granicy tolerancji i trzeba uwzględnić niepewność pomiaru. Jeśli mierzysz detal z tolerancją 0,20 mm, a cały łańcuch pomiarowy wnosi niepewność rzędu 0,10-0,12 mm, decyzja staje się ryzykowna nawet wtedy, gdy kolor na mapie wygląda „prawie dobrze”. Z technicznego punktu widzenia to już nie jest drobiazg, tylko realny problem jakościowy. Kiedy to zrozumiesz, łatwiej unikniesz najczęstszych pułapek przy wdrażaniu skanu w produkcji.

Najczęstsze błędy przy kontroli tolerancji w skanie 3D

W praktyce błędy rzadko wynikają z jednego złego ustawienia. Najczęściej składa się na nie kilka pozornie drobnych decyzji: zła baza, zbyt agresywne filtrowanie, nieodpowiednia metoda dopasowania i brak jasnych reguł akceptacji. Ja zwykle widzę te same potknięcia w różnych zakładach, niezależnie od tego, czy chodzi o prototyp, czy o serię.

• Brak odniesienia do baz z rysunku - detal wygląda poprawnie po best-fit, ale w montażu już nie.
• Mylenie mapy kolorów z decyzją jakościową - kolor pokazuje odchyłkę, ale nie zawsze mówi, czy część przechodzi.
• Ocena tylko jednego wymiaru - przy częściach złożonych to zwykle za mało.
• Ignorowanie wpływu powierzchni - połysk, przezroczystość i drobna faktura potrafią zafałszować odczyt.
• Zbyt mała gęstość danych - przy małych promieniach i wąskich szczelinach skan może zgubić istotny szczegół.
• Brak spójnych ustawień raportu - ten sam element opisany na dwa sposoby daje dwa różne wnioski.

Najbardziej zdradliwe są elementy złożone, tłoczone i drukowane addytywnie. Tam odchyłka nie rozkłada się równomiernie, tylko „ucieka” w lokalnych strefach, a pojedynczy pomiar punktowy może tego w ogóle nie pokazać. Dlatego skanowanie 3D świetnie ujawnia problemy procesu, ale tylko wtedy, gdy jest zrobione w powtarzalny sposób. Z tego powodu warto przed samym pomiarem ustalić kilka rzeczy bezpośrednio z konstrukcją i produkcją.

Co ustalić przed pomiarem, żeby wynik był naprawdę użyteczny

Jeżeli miałbym ująć to w jednym zdaniu, powiedziałbym tak: dobry pomiar zaczyna się jeszcze przed skanem. Trzeba wiedzieć, co jest cechą krytyczną, względem czego ją oceniamy i jaką decyzję ma wspierać raport. Bez tego nawet bardzo nowoczesny skaner da tylko ładny obraz, a nie wiarygodną odpowiedź.

• Wskaż cechy krytyczne - nie wszystkie wymiary mają tę samą wagę funkcjonalną.
• Określ bazy A, B, C - bez nich położenie i orientacja nie są jednoznaczne.
• Rozdziel wymiar, geometrię i powierzchnię - każda z tych grup wymaga innej metody oceny.
• Ustal metodę dopasowania - best-fit, datum-aligned albo inna procedura da inny wynik.
• Zdefiniuj niepewność i regułę akceptacji - wynik blisko granicy wymaga jasnej decyzji.
• Ustal format raportu - mapa odchyłek, przekroje, tabela cech i opis warunków pomiaru powinny iść razem.

Jeżeli dokumentacja, baza i metoda pomiaru mówią to samo, tolerancja przestaje być ozdobą na rysunku i staje się realnym narzędziem sterowania jakością. Właśnie tak działa dobrze przygotowana metrologia skanowa: nie zastępuje myślenia konstrukcyjnego, tylko je porządkuje i sprawdza w praktyce.
