Tabela twardości stali - jak czytać HB, HV i HRC

decyduje o tym, czy materiał nadaje się na element konstrukcyjny, narzędzie tnące, czy część pracującą pod ścieraniem. Dobrze przygotowana tabela twardości stali pomaga szybko odróżnić miękkie stale konstrukcyjne od stali ulepszanych, nawęglanych i narzędziowych, ale sama liczba nie wystarcza bez znajomości skali i stanu materiału. W tym tekście pokazuję, jak czytać wartości w HB, HV i HRC, jak interpretować typowe zakresy oraz gdzie w praktyce skanowanie 3D wspiera kontrolę jakości, choć samej twardości nie mierzy.

Jak czytać twardość stali bez mylenia skal

W praktyce najwięcej zamieszania robi nie sama twardość, tylko skala, w której została podana. Ja zwykle zaczynam od pytania: czy chodzi o materiał miękki, utwardzony powierzchniowo, czy już po pełnym hartowaniu. Od tego zależy, czy wynik ma sens w HB, HV, HRB czy HRC.

HB i HV dla większych oraz cienkich próbek

Brinell, czyli HB lub dokładniej HBW, daje odczyt z większego odcisku i dobrze uśrednia wynik na bardziej jednorodnych detalach. To właśnie dlatego sprawdza się przy większych elementach, odlewach i stalach konstrukcyjnych. Vickers, czyli HV, zostawia mniejszy ślad i pozwala pracować precyzyjniej, także na cienkich warstwach oraz w strefie wpływu ciepła po spawaniu.

Przeczytaj również: Rz w praktyce - jak czytać, mierzyć i oceniać powierzchnię

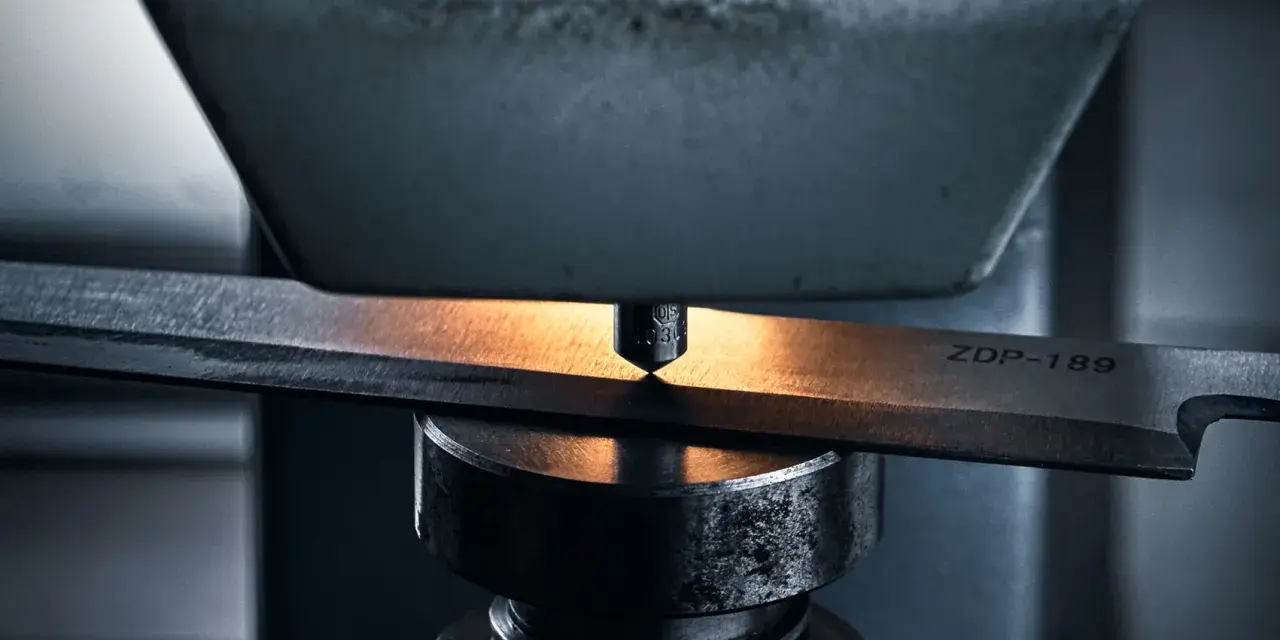

HRC i HRB przy szybkich testach produkcyjnych

Rockwell jest szybszy w codziennej kontroli. Skala HRC pasuje do twardszych stali po obróbce cieplnej, a HRB do materiałów miększych, w tym wielu stali wyżarzonych i części stali nierdzewnych w stanie dostawy. Gdy widzę w specyfikacji samo „200 HB” albo „60 HRC”, od razu sprawdzam, jaka była metoda pomiaru i jaki był stan próbki, bo bez tego liczba potrafi wprowadzić w błąd.

Gdy już wiadomo, jak czytać skale, sensowniejsze staje się zestawienie konkretnych grup materiałowych.

Orientacyjna tabela twardości stali dla najczęstszych grup

Poniższe wartości traktuję jako punkt odniesienia, a nie sztywny katalog. To zestawienie pomaga szybko ocenić, czy dana stal jest miękka, średnio twarda, czy już wyraźnie utwardzona. W praktyce dokładny wynik zależy od składu, obróbki cieplnej, grubości elementu i miejsca pomiaru.

Jeśli patrzysz na część po hartowaniu, nie oceniaj jej wyłącznie po jednym wyniku z powierzchni. Rdzeń i warstwa robocza mogą zachowywać się zupełnie inaczej, a to właśnie ta różnica najczęściej decyduje o trwałości elementu. Zestawienie pomaga więc szybko zorientować się w klasie materiału, ale nie zastępuje pełnego raportu pomiarowego.

Właśnie dlatego warto zrozumieć, skąd biorą się rozjazdy między pozornie podobnymi wynikami.

Dlaczego dwie części z tej samej stali mogą mieć inną twardość

Ta sama nazwa gatunkowa nie gwarantuje identycznego wyniku. Widziałem wielokrotnie sytuacje, w których dwa detale z tego samego wsadu różniły się twardością, bo zadziałał inny cykl grzania, inna szybkość chłodzenia albo zwykła różnica w grubości przekroju.

• Skład chemiczny wpływa na hartowność i to, jak głęboko stal potrafi się utwardzić.
• Obróbka cieplna zmienia strukturę materiału mocniej niż sama nazwa gatunku.
• Odkształcenie na zimno potrafi podnieść twardość, zwłaszcza w stalach nierdzewnych austenitycznych.
• Grubość elementu decyduje o szybkości odbioru ciepła, więc cienka część może wyjść twardsza niż gruba.
• Warstwa wierzchnia bywa zmiękczona odwęgleniem albo uszkodzona szlifowaniem, co zaniża wynik przy pomiarze przy powierzchni.

W praktyce oznacza to, że nie wystarczy znać tylko gatunek stali. Trzeba jeszcze wiedzieć, w jakim stanie materiał trafił do pomiaru i czy wynik dotyczy powierzchni, czy rdzenia. To prowadzi bezpośrednio do wyboru odpowiedniej metody testu.

Jak dobrać metodę pomiaru do rodzaju stali

Dobór skali nie jest detalem technicznym, tylko decyzją wpływającą na jakość całej kontroli. Ja zwykle kieruję się prostą zasadą: im cieńsza warstwa i im mniejsza różnorodność mikrostruktury, tym bardziej opłaca się iść w kierunku Vickersa. Im większy, bardziej jednorodny detal, tym sensowniejszy bywa Brinell.

Jeśli mierzysz na przykład nawęgloną warstwę o grubości 0,8-1,2 mm, to w praktyce nie wybieram Brinella. Sięgam po HV, często w skali mikrotwardości, bo dopiero wtedy wynik mówi coś sensownego o warstwie roboczej. Właśnie tu widać, że sama liczba bez metody niewiele znaczy.

W kontroli jakości dochodzi jeszcze drugi poziom analizy, czyli geometria części. I tutaj wchodzi skanowanie 3D.

Jak skanowanie 3D pomaga ocenić części ze stali

Skaner 3D nie mierzy twardości. Mierzy geometrię, odkształcenia, zużycie i różnice względem modelu CAD albo wzorca. To rozróżnienie jest kluczowe, bo w produkcji bardzo łatwo pomylić problem materiałowy z problemem wymiarowym.

W metrologii 3D takie połączenie ma duży sens: twardość wyjaśnia, jak materiał powinien się zachować, a skan pokazuje, co naprawdę się wydarzyło na powierzchni. Dzięki temu można porównać detal przed i po hartowaniu, sprawdzić wypaczenie po obróbce cieplnej albo ocenić zużycie matrycy, stempla czy koła zębatego. W badaniach laboratoryjnych da się nawet cyfrowo odwzorować sam odcisk po próbie twardości, ale nadal jest to analiza geometrii odkształcenia, a nie bezpośredni odczyt własności materiału.

• Skan 3D przydaje się do kontroli odkształceń po hartowaniu i odpuszczaniu.
• Pomaga wykryć zużycie powierzchni roboczej zanim część przestanie spełniać tolerancję.
• Wspiera reverse engineering, gdy trzeba odtworzyć geometrię detalu bez pewnego CAD-u.
• Przy błyszczącej stali czasem trzeba zastosować zmatowienie powierzchni, żeby poprawić jakość odczytu.

Jeśli detal jest twardy, cienki i ma pracować pod dużym obciążeniem, połączenie skanu 3D z próbą twardości daje znacznie pełniejszy obraz niż jeden pomiar. Z tego powodu w zakładach produkcyjnych coraz częściej traktuje się te techniki jako uzupełniające się, a nie konkurencyjne.

Najwięcej błędów pojawia się wtedy, gdy ktoś próbuje skrócić cały proces do jednej liczby z tabeli.

Najczęstsze błędy przy korzystaniu z takich zestawień

• Porównywanie HB, HV i HRC bez kontekstu - te skale nie są zamienne 1:1.
• Używanie przeliczeń poza zakresem materiału - konwersje działają dobrze tylko dla określonych grup stali i warunków.
• Pomiar zbyt blisko krawędzi, otworu lub spoiny - wtedy wynik łatwo się zafałszowuje.
• Ignorowanie stanu powierzchni - odwęglenie, szlifowanie lub zgorzelina potrafią zaniżyć odczyt.
• Mylenie twardości powierzchni z twardością rdzenia - szczególnie w stalach nawęglanych i azotowanych to zupełnie różne informacje.
• Traktowanie jednej próbki jak całej partii - przy większych detalach rozrzut bywa większy, niż się wydaje na pierwszy rzut oka.

Jeśli chcę naprawdę zrozumieć wynik, patrzę nie tylko na liczbę, ale też na metodę badania, obszar pomiaru i historię obróbki. To właśnie ten zestaw informacji chroni przed błędną interpretacją, a nie sam odczyt z urządzenia. Dlatego w specyfikacjach technicznych tak ważne jest pełne zapisanie warunków testu, a nie tylko wartości końcowej.

Co z tego wynika przy wyborze stali i kontroli jakości

Jeśli pracujesz nad częścią, która ma jednocześnie trzymać geometrię i wytrzymać zużycie, zapisuj nie tylko wynik, ale też skalę, obciążenie i miejsce pomiaru. W projektach produkcyjnych najrozsądniejszy układ jest prosty: skan 3D do geometrii, twardość do własności materiału, a dopiero później decyzja o obróbce cieplnej albo korekcie procesu.

• Do cienkich warstw i spoin wybieraj HV.
• Do miękkich stali i stanu wyżarzonego zwykle wystarczy HRB lub HB.
• Do hartowanych narzędzi i warstw roboczych patrz przede wszystkim na HRC i HV.
• Do kontroli odkształceń po produkcji używaj skanu 3D jako uzupełnienia, nie zamiennika.
• Jeśli partia ma pracować w ścieraniu, sprawdzaj osobno powierzchnię i rdzeń, bo tam najczęściej kryje się różnica decydująca o trwałości.

Przy takim podejściu twardość przestaje być samotną liczbą, a staje się użytecznym parametrem procesu. I właśnie wtedy tabela zaczyna naprawdę pomagać, zamiast tylko dobrze wyglądać w katalogu.
