Suwmiarka jest jednym z tych narzędzi, które potrafią zaoszczędzić wiele czasu, ale tylko wtedy, gdy używa się jej świadomie. Ten poradnik pokazuje, jak używać suwmiarki bez zgadywania wyników, jak odczytać pomiar, jak mierzyć średnicę, głębokość i grubość oraz kiedy lepiej sięgnąć po dokładniejsze narzędzie. W pracy z drukiem 3D, skanowaniem 3D i kontrolą warsztatową ma to realne znaczenie, bo szybka weryfikacja wymiaru często decyduje o dalszej obróbce.
Najważniejsze zasady, które decydują o wiarygodnym pomiarze
- Suwmiarka najlepiej sprawdza się przy kontroli wymiarów zewnętrznych, wewnętrznych, głębokości i stopnia.
- Przed pomiarem trzeba wyczyścić szczęki, sprawdzić zero i odłożyć gorący detal do ostygnięcia.
- Docisk ma być lekki i powtarzalny, bo zbyt mocne ściskanie zniekształca wynik.
- W modelach analogowych odczyt składa się ze skali głównej i noniusza, a w cyfrowych warto pilnować zera i baterii.
- W skanowaniu 3D suwmiarka służy do szybkiej weryfikacji wymiarów referencyjnych, nie do oceny całej złożonej geometrii.
- Gdy tolerancje schodzą do setnych milimetra, zwykle lepszy będzie mikrometr, wysokościomierz albo CMM.
Co suwmiarka mierzy najlepiej
W praktyce traktuję suwmiarkę jako narzędzie do szybkiej i sensownej kontroli prostych geometrii. Najlepiej radzi sobie z wymiarami zewnętrznymi, wewnętrznymi, głębokością oraz stopniem, czyli tam, gdzie trzeba szybko sprawdzić średnicę, szerokość, grubość ścianki albo odsunięcie od bazy. To właśnie dlatego jest tak użyteczna przy detalach po obróbce CNC, odlewach i wydrukach 3D.
| Rodzaj pomiaru | Jak go wykonać | Na co uważać |
|---|---|---|
| Zewnętrzny | Ująć detal między dolne szczęki i domknąć je lekko, bez dociskania na siłę. | Za mocny nacisk zaniża wynik, a przekoszenie szczęk fałszuje średnicę lub szerokość. |
| Wewnętrzny | Wsunąć górne szczęki w otwór i odnaleźć miejsce maksymalnego rozwarcia. | Łatwo „zgubić” średnicę, jeśli szczęki nie są ustawione osiowo lub otwór ma gratu. |
| Głębokości | Oprzeć podstawę na powierzchni odniesienia i wysunąć pręt głębokościomierza do dna. | Baza musi leżeć stabilnie, inaczej wynik będzie przypadkowy. |
| Stopnia | Oprzeć tylne powierzchnie pomiarowe o krawędź lub uskok i odczytać różnicę wysokości. | Ten pomiar wymaga równej, czystej powierzchni odniesienia. |
Jeśli detal ma prostą geometrię, suwmiarka daje odpowiedź szybko i bez rozbijania procesu na dodatkowe operacje. Gdy jednak część ma cienkie ścianki, zaokrąglenia albo ma być porównywana z modelem 3D w bardziej wymagającej tolerancji, trzeba od początku zadbać o warunki pomiaru, a nie tylko o sam odczyt. To prowadzi do najważniejszego pytania: jak przygotować narzędzie i detal, żeby wynik nie był przypadkowy.
Jak przygotować narzędzie i detal do rzetelnego pomiaru
Zanim zamknę szczęki na detalu, zawsze robię trzy rzeczy: czyszczę powierzchnie pomiarowe, sprawdzam punkt zerowy i oceniam stan samego przedmiotu. Pył po druku 3D, drobny gratu po frezowaniu albo ślad oleju potrafią dodać lub zabrać więcej, niż wielu osobom się wydaje. W praktyce to właśnie przygotowanie decyduje o tym, czy odczyt jest wart zapisania.
- Oczyść szczęki i detal. Nawet cienka warstwa pyłu, opiłków albo smaru zmienia punkt styku.
- Sprawdź zero. Po domknięciu szczęk odczyt powinien wracać do zera albo do wartości dopuszczalnej przez instrukcję narzędzia.
- Odczekaj, aż detal ostygnie. To ważne po obróbce skrawaniem, spawaniu i przy świeżych wydrukach 3D.
- Ustaw części osiowo. Krzywe trzymanie suwmiarki zwykle daje wynik mniejszy lub większy niż rzeczywisty.
- Nie ściskaj materiału. Tworzywa, cienkie blachy i miękkie stopy łatwo się uginają.
Ja zawsze zakładam, że przy pomiarze ważniejsza od siły jest powtarzalność. Jeśli za każdym razem dociskam inaczej, wynik wygląda „na dokładny”, ale nie da się go porównać z następnym odczytem. Gdy punkt zerowy i warunki są pod kontrolą, można przejść do samego odczytu.
Odczyt z noniusza, tarczy i wyświetlacza bez pomyłek

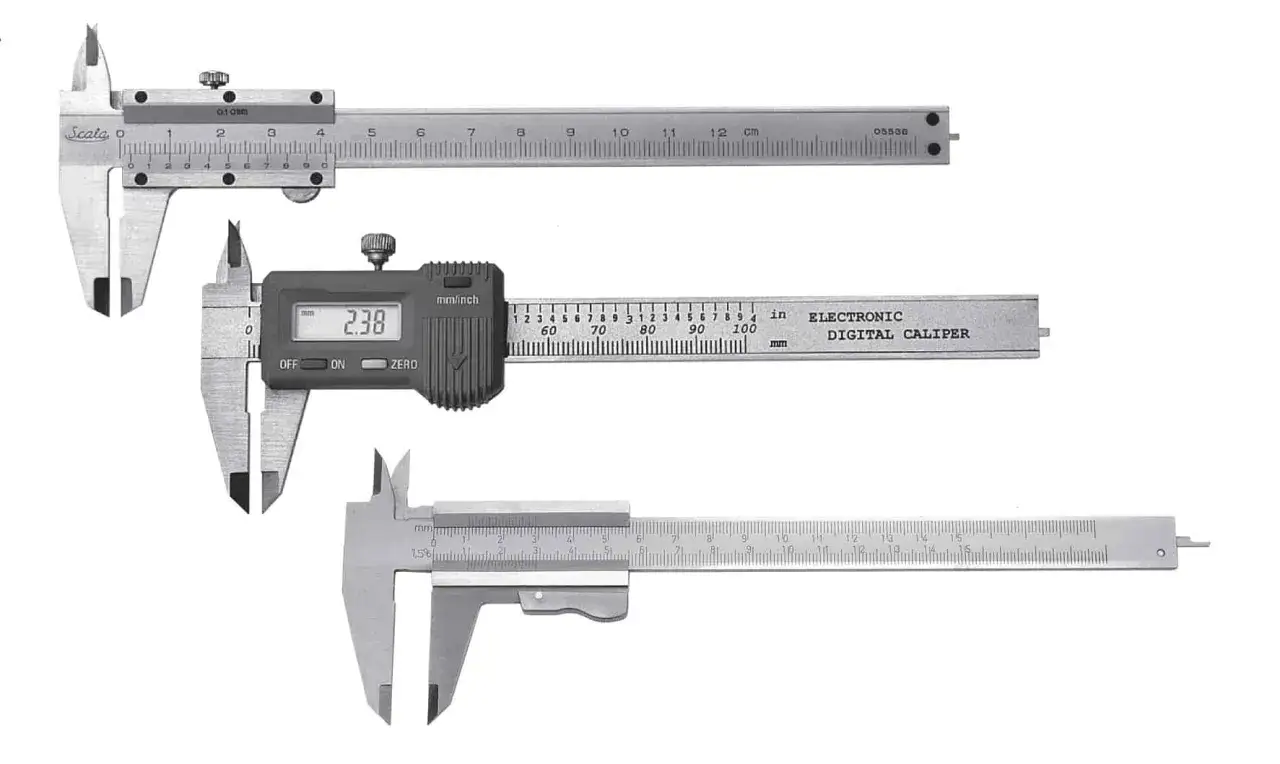

Różne typy suwmiarki prowadzą do tego samego celu, ale odczyt robi się inaczej. W modelu analogowym trzeba złożyć wynik z dwóch elementów, czyli skali głównej i noniusza. Noniusz to pomocnicza skala, która pozwala odczytać ułamkową część milimetra. W cyfrowej wersji widzisz gotową wartość, ale to nie zwalnia z kontroli zera i stanu narzędzia.
| Typ suwmiarki | Plusy | Minusy | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Analogowa z noniuszem | Nie wymaga baterii, jest prosta mechanicznie i odporna na podstawową eksploatację. | Wymaga wprawy, dobrej ostrości wzroku i uważnego odczytu. | Warsztat, produkcja, pomiary pomocnicze i sytuacje, w których liczy się niezawodność. |
| Zegarowa | Odczyt bywa szybszy niż w noniuszu, a tarcza jest czytelna z dystansu. | Mechanika jest wrażliwsza na zabrudzenie i uderzenia. | Praca seryjna, gdy ważna jest szybkość i powtarzalność odczytu. |
| Cyfrowa | Najłatwiejsza w użyciu, zwykle z rozdzielczością 0,01 mm lub 0,02 mm. | Bateria, elektronika i brak zera potrafią wprowadzić pozorną pewność. | Kontrola w warsztacie, prototypowanie, druk 3D i szybkie pomiary porównawcze. |
Przy modelu analogowym biorę najpierw pełne milimetry ze skali głównej, a potem szukam kreski noniusza, która idealnie pokrywa się z kreską główną. Jeśli rozdzielczość wynosi 0,05 mm i pokrywa się 7. kreska, dodaję 0,35 mm do odczytu bazowego. W cyfrowej wersji jest łatwiej, ale zasada pozostaje ta sama: zero, lekki docisk i brak przekręcenia szczęk na boki. Po opanowaniu odczytu najwięcej daje poprawna technika przy konkretnych rodzajach pomiarów.
Jak mierzyć średnicę, grubość i głębokość
Tu zaczyna się praktyka, która najszybciej odróżnia dobry odczyt od przypadkowego. Każdy rodzaj pomiaru wymaga innego ustawienia suwmiarki, a w skanowaniu 3D i przy druku addytywnym to szczególnie ważne, bo geometrię często trzeba potwierdzić na kilku punktach. Ja nie ufam jednemu pomiarowi, jeśli detal nie jest idealnie symetryczny.

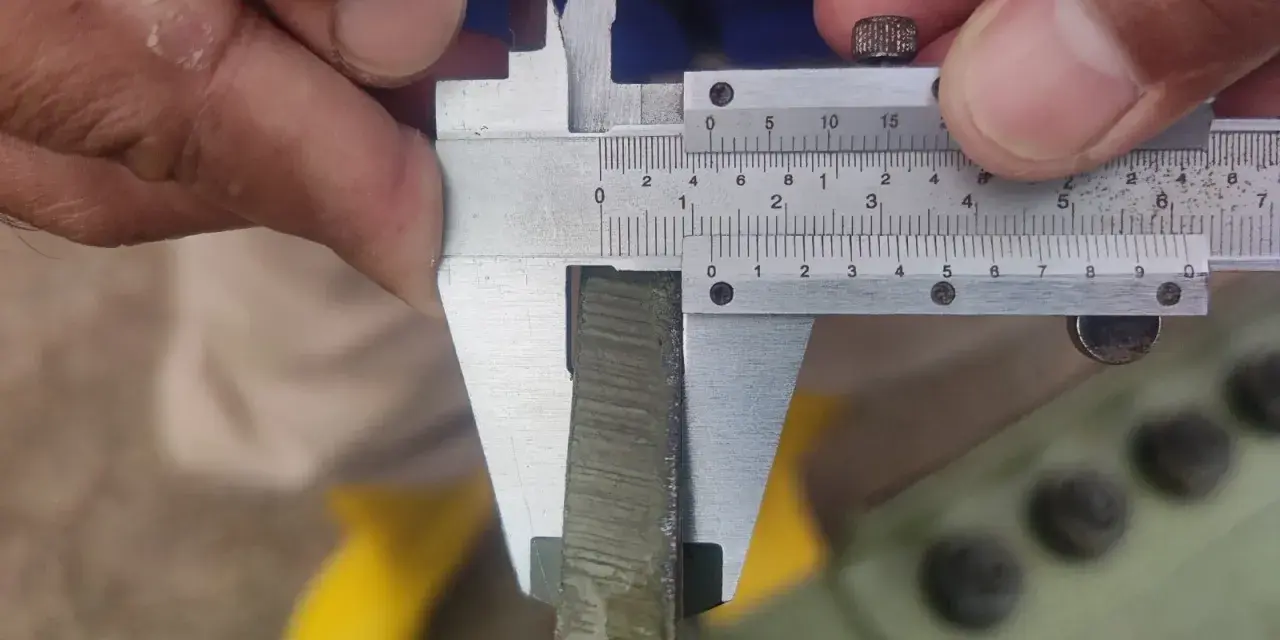

Pomiar zewnętrzny
To najprostszy przypadek. Umieszczam detal między dolnymi szczękami i domykam je tylko do lekkiego kontaktu. Jeśli mierzę wałek, tuleję albo wydrukowany korpus, sprawdzam wynik w dwóch prostopadłych kierunkach, bo element może być lekko owalny. W praktyce właśnie ten pomiar najczęściej pokazuje, czy część trzyma wymiar po obróbce lub po skurczu materiału.
Pomiar wewnętrzny
Górne szczęki wkładam do otworu i rozsuwam je do momentu, w którym czuję delikatny opór. Potem lekko poruszam suwmiarką, żeby znaleźć największy odczyt, czyli rzeczywistą średnicę wewnętrzną. W otworach po wierceniu, po skanie 3D albo w elementach drukowanych warto uważać na gratu i owalność, bo to one najczęściej zafałszowują wynik.
Pomiar głębokości
Podstawę suwmiarki opieram na płaskiej powierzchni odniesienia i wysuwam pręt głębokościomierza aż do dna. Kluczowe jest stabilne oparcie, bo każdy przechył podstawy zmienia odczyt. Gdy mierzę kieszeń, rowek albo gniazdo po modelowaniu 3D, pilnuję też, żeby punkt odniesienia był ten sam przy każdym powtórzeniu.
Przeczytaj również: Skanowanie 3D telefonem - kiedy smartfon naprawdę wystarczy?
Pomiar stopnia
Ten pomiar przydaje się przy uskokach, półkach i różnicach wysokości między dwiema płaszczyznami. Suwmiarka musi wtedy przylegać równą powierzchnią do bazy, bez luzu i bez skręcenia. To szczególnie przydatne przy elementach po obróbce, gdzie trzeba sprawdzić, czy uskok lub gniazdo faktycznie mają wymiar zgodny z projektem.
Jeśli wynik skacze, zwykle winna jest technika albo stan powierzchni, nie skala. Właśnie dlatego warto wiedzieć, jakie błędy najczęściej psują pomiar zanim jeszcze zaczniemy dyskutować o dokładności narzędzia.
Najczęstsze błędy, które zaniżają zaufanie do wyniku
- Za mocny docisk. Cienka ścianka z tworzywa albo miękki detal metalowy potrafi się ugiąć i dać wynik mniejszy niż rzeczywisty.
- Brudne szczęki. Pył, opiłki i gratu są częstszą przyczyną błędu niż sama suwmiarka.
- Pomiar gorącej części. Element po druku 3D, frezowaniu lub obróbce cieplnej może jeszcze zmieniać wymiar wraz z temperaturą.
- Jedno miejsce pomiaru. Przy detalach owalnych, skręconych lub lekko zdeformowanych trzeba sprawdzać kilka punktów.
- Przekoszenie narzędzia. Szczególnie przy średnicach wewnętrznych łatwo „oszukać” sam siebie kątem ustawienia szczęk.
- Zużyta lub uszkodzona suwmiarka. Luz prowadnicy, wytarte krawędzie i słabe domykanie z czasem robią większy problem niż jeden zły odczyt.
- Mieszanie jednostek. W wielu warsztatach wciąż pojawiają się narzędzia z podziałką calową i milimetrową, a to proszenie się o pomyłkę.
W metrologii i skanowaniu 3D to właśnie takie drobne pomyłki najczęściej psują cały łańcuch kontroli. Jeżeli po pomiarze z suwmiarki dane nie zgadzają się z modelem albo z oczekiwanym wymiarem, problem nie zawsze leży po stronie CAD czy skanera.
Dlaczego suwmiarka nadal ma sens w metrologii i skanowaniu 3D
W pracy z obiektami po skanie 3D suwmiarka nie jest konkurencją dla skanera, tylko jego praktycznym uzupełnieniem. Najpierw pozwala sprawdzić bazowe wymiary modelu fizycznego albo wydruku, a potem ułatwia porównanie z chmurą punktów lub geometrią odtworzoną w CAD. Jeśli model ma być podstawą do rekonstrukcji, szybka kontrola średnic, grubości ścianek i rozstawów otworów często wychwytuje błąd wcześniej niż sam software.
To narzędzie szczególnie dobrze działa przy prostych, krytycznych wymiarach. W części po skanie 3D sprawdzam nim zwykle:
- średnice otworów i wałków,
- grubość ścianek po wydruku lub po rekonstrukcji,
- rozstawy podstawowych punktów bazowych,
- wysokość uskoków i kieszeni,
- zgodność elementu z wymiarem referencyjnym przed dalszą obróbką.
Suwmiarka nie mierzy jednak jakości powierzchni swobodnych ani pełnej geometrii złożonej z wielu przejść, promieni i łuków. Do takich zadań lepiej użyć skanera 3D, CMM albo innego systemu, który oceni także kształt, pozycję i relacje przestrzenne. Na tym etapie warto już wiedzieć, kiedy suwmiarka jest tylko wsparciem, a nie narzędziem rozstrzygającym.
Kiedy suwmiarka przestaje wystarczać
Najprostsza zasada brzmi tak: jeśli tolerancja schodzi do setnych milimetra, suwmiarka przestaje być narzędziem decydującym. Nadal przyda się do wstępnej kontroli, ale przy krytycznych wymiarach lepiej sięgnąć po przyrząd o wyższej klasie zastosowania. W zakładach pracujących według procedur jakościowych odnosi się też do norm dla przyrządów suwmiarkowych z rodziny PN-EN ISO 13385, ale w praktyce liczy się przede wszystkim stan narzędzia i powtarzalność odczytu.
| Sytuacja | Lepsze narzędzie | Dlaczego |
|---|---|---|
| Tolerancja w setnych milimetra | Mikrometr | Daje pewniejszy odczyt przy małych wymiarach i cienkich ściankach. |
| Wysokości i stopnie względem płyty | Wysokościomierz | Lepiej pracuje na stabilnej bazie i pozwala kontrolować położenie względem wzorca. |
| Geometria przestrzenna i pozycja wielu cech | CMM | Umożliwia ocenę całej geometrii, a nie tylko pojedynczego wymiaru. |
| Powierzchnie swobodne i rekonstrukcja kształtu | Skaner 3D | Lepiej odwzorowuje złożone formy niż ręczny pomiar punktowy. |
W praktyce nie chodzi o to, żeby porzucić suwmiarkę, tylko żeby używać jej tam, gdzie naprawdę daje wartość. Jeśli z góry wiadomo, że detal ma być oceniany w bardzo ciasnej tolerancji, suwmiarka zostaje pierwszym krokiem, a nie ostatnim argumentem. Zostaje jeszcze kilka prostych kontroli, które podnoszą wiarygodność pomiaru bez żadnych dodatkowych kosztów.
Co jeszcze sprawdzam, zanim zapiszę wynik do dokumentacji
- Powtarzam pomiar co najmniej dwa lub trzy razy i patrzę, czy wynik się stabilizuje.
- Sprawdzam ten sam detal w więcej niż jednym miejscu, jeśli nie ma idealnej geometrii.
- Porównuję odczyt z wymiarem referencyjnym z rysunku, modelu CAD albo sprawdzonej próbki wzorcowej.
- Patrzę na temperaturę detalu i stan szczęk, bo to właśnie one najczęściej wprowadzają cichy błąd.
Jeśli te cztery rzeczy są w porządku, suwmiarka daje wystarczająco wiarygodny obraz do warsztatowej kontroli, wydruku 3D i wstępnej metrologii. Jeśli nie, problem zwykle nie leży w narzędziu, tylko w warunkach pomiaru albo w zbyt ambitnym oczekiwaniu wobec samej suwmiarki. Właśnie dlatego traktuję ją jako szybki, praktyczny filtr jakości, a nie zamiennik każdego innego przyrządu.
