Drukowana gitara nie musi być ciekawostką do postawienia na półce. Dobrze zaprojektowany model może działać jak normalny instrument albo solidny prototyp, który da się stroić, testować i dalej rozwijać. Z mojego punktu widzenia największą różnicę robi nie sam wydruk, tylko to, czy od początku rozumiesz obciążenia strun, dobór materiału i sposób montażu osprzętu.
Najważniejsze rzeczy, które decydują o powodzeniu projektu
- Najlepiej zaczynać od gitary elektrycznej lub hybrydy, a nie od pełnej akustyki.
- Nośne elementy muszą być sztywne, bo struny potrafią wywierać około 50 kg łącznego obciążenia.
- PLA często sprawdza się lepiej niż PETG w części konstrukcyjnej, jeśli liczy się sztywność, a nie elastyczność.
- Wzmocnienie modelu ma znaczenie - więcej obrysów i sensowne wypełnienie potrafią rozwiązać problem pełzania materiału.
- Gryf i mostek są ważniejsze niż wygląd, bo od ich geometrii zależy strojenie i wygoda gry.
- Akustyczny model da się zrobić, ale wymaga znacznie większej kontroli nad brzmieniem i konstrukcją płyty wierzchniej.
Co naprawdę oznacza drukowana gitara

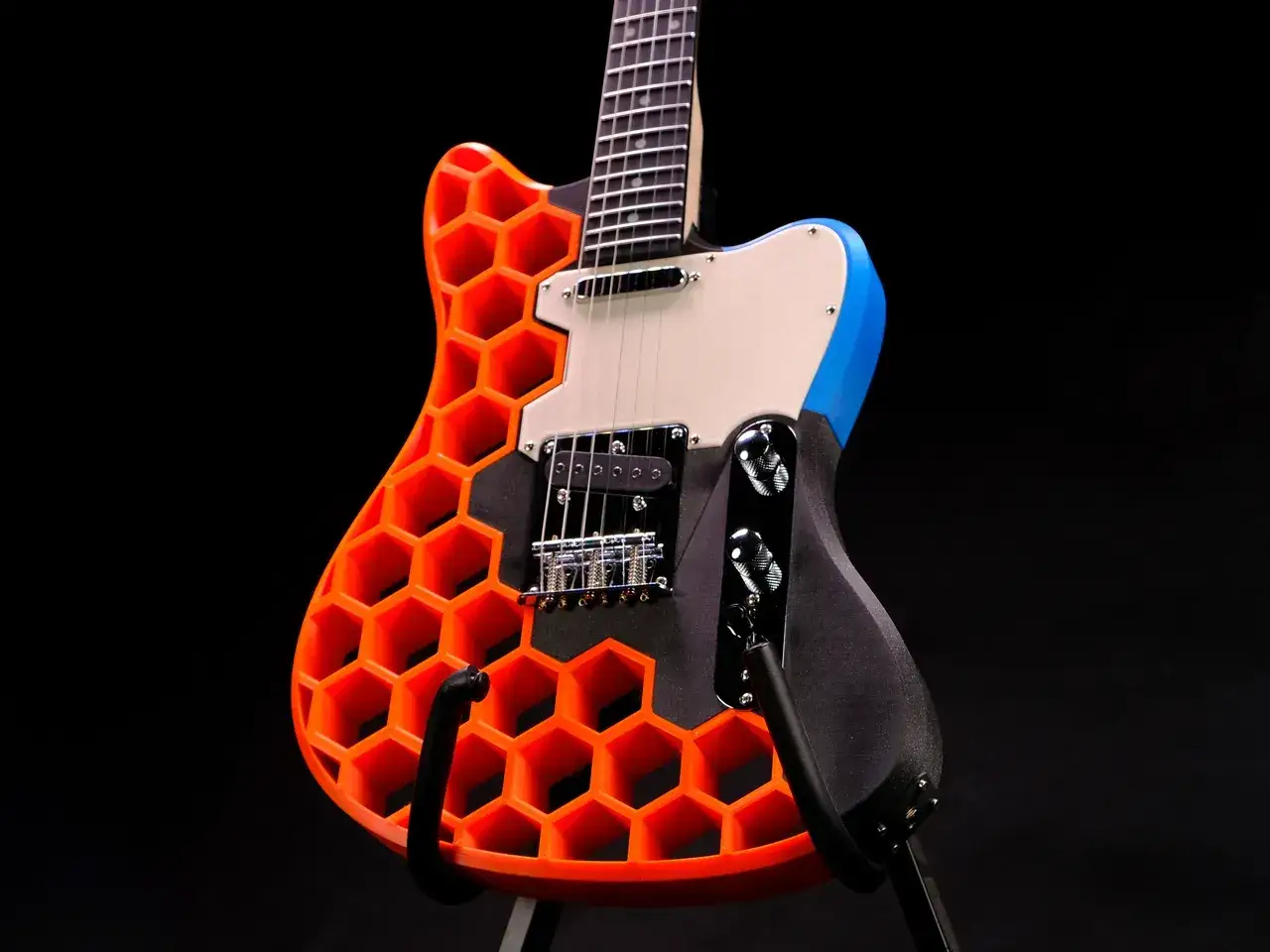

W praktyce gitara do druku najczęściej oznacza instrument hybrydowy, a nie jedną, w pełni plastikową bryłę. Zwykle drukuje się korpus, osłony, mocowania elektroniki, czasem elementy dekoracyjne albo modułowe łączenia, natomiast gryf, progi, mostek i przetworniki pochodzą z klasycznych części kupowanych osobno.
To ważne, bo struny nie są lekkim dodatkiem. Ich napięcie działa stale, przez wiele godzin, dni i miesięcy. W praktyce konstrukcja musi wytrzymać nie tylko chwilowy nacisk, ale też długotrwałe odkształcanie materiału. Dlatego przy takim projekcie nie myślę o druku jak o ozdobie, tylko jak o części nośnej instrumentu.
Najprościej mówiąc: druk 3D świetnie nadaje się do geometrii, personalizacji i szybkiego prototypowania, ale nie zwalnia z lutniczej logiki. Jeśli korpus ma trzymać mostek, gryf i elektronikę, musi być zaprojektowany jak element mechaniczny, a nie jak zwykły gadżet. Skoro to już jasne, można przejść do wyboru typu konstrukcji, bo właśnie on decyduje o skali trudności.
Jakie typy modeli mają sens
Najwięcej sensu mają dziś trzy grupy projektów: elektryczne body w stylu klasycznych modeli, konstrukcje headless oraz drukowane instrumenty akustyczne lub półakustyczne. Każda z tych dróg prowadzi do innego kompromisu między trudnością, brzmieniem i liczbą elementów do dopasowania.
| Typ modelu | Co zwykle drukujesz | Dla kogo | Największe ograniczenie |
|---|---|---|---|
| Elektryczna typu solid-body | Korpus, osłony, mocowania, czasem pickguard | Na pierwszy sensowny projekt | Trzeba dobrze rozwiązać mostek, gryf i wzmocnienie |
| Headless | Korpus i elementy montażowe bez główki | Gdy chcesz zmniejszyć długość i masę | Wymaga precyzyjnego osprzętu headless |
| Akustyczna lub półakustyczna | Body, komora, czasem płyta wierzchnia i żebra | Dla osób, które chcą eksperymentować z brzmieniem | Najtrudniejsza kontrola rezonansu i strojenia |
| Model pokazowy | Całość lub większość elementów | Do ekspozycji, nauki i prezentacji | Wygląda dobrze, ale nie musi dobrze grać |
W katalogach modeli dominują dziś warianty elektryczne i headless, bo są łatwiejsze do uruchomienia i wybaczają więcej błędów. Akustyka to już inna liga. W niej najważniejsza nie jest sama obudowa, tylko kontrola drgań płyty wierzchniej, komory powietrznej i usztywnień. To właśnie dlatego drukowany model akustyczny bywa ciekawy jako eksperyment, ale rzadziej staje się pierwszym projektem do realnego grania.
Jeśli zależy Ci na pierwszym udanym wyniku, wybrałbym elektryka albo hybrydę z klasycznym gryfem. Taki wybór od razu upraszcza projekt i pozwala skupić się na tym, co naprawdę robi różnicę. A to prowadzi wprost do materiału, bo sam model bez dobrego filamentu bardzo szybko zaczyna zdradzać swoje słabości.
Materiał i ustawienia druku, które robią największą różnicę
Najczęstszy błąd polega na założeniu, że „mocniejszy” materiał automatycznie będzie lepszy. W jednym z dobrze opisanych projektów Prusa okazało się, że w centralnej, najbardziej obciążonej części lepiej sprawdził się PLA niż PETG, bo w tym zastosowaniu liczyła się przede wszystkim sztywność. PETG jest bardziej odporny na uderzenia, ale może być zbyt sprężysty tam, gdzie konstrukcja ma trzymać geometrię pod stałym napięciem strun.
To nie znaczy, że PLA zawsze wygrywa. Ma słabszą odporność na temperaturę, więc gitara zostawiona w gorącym samochodzie albo w nagrzanym futerale może zacząć się odkształcać. Jeśli instrument ma pracować w trudniejszych warunkach, rozsądniejsze bywają sztywniejsze mieszanki o wyższej odporności cieplnej, na przykład na bazie PC albo PA11 z domieszką włókna węglowego. Są jednak trudniejsze w druku i zauważalnie droższe.
W praktyce patrzę na podział tak:
- element nośny korpusu - PLA, jeśli instrument ma żyć w stabilnym otoczeniu; materiał sztywny i przewidywalny,
- części pomocnicze - PETG albo PLA, gdy nie przenoszą dużych sił,
- wersja bardziej odporna - PC Blend, PA11 CF lub podobne materiały, jeśli ważna jest temperatura i długotrwała stabilność,
- miejsce pod mostek i połączenie z gryfem - więcej obrysów, większa gęstość i ostrożny dobór kierunku druku.
Praktyczna liczba, na którą zwracałbym uwagę, to 7 obrysów i około 25% wypełnienia typu cubic w części poddanej stałemu napięciu. W opisie projektu Prusa właśnie taka zmiana wyeliminowała problem lekkiego wygięcia elementu po czasie. To dobry przykład, że w gitarze drukowanej 3D bardziej liczy się konstrukcja ścian niż samo procentowe wypełnienie.
Pomaga też lżejszy komplet strun. Zestaw 9 gauge zmniejsza obciążenie konstrukcji, a przy pierwszym prototypie daje większą szansę, że wszystko zostanie w ryzach. Ja traktuję to jako prosty sposób na ograniczenie ryzyka: zanim zwiększysz masę materiału, zmniejsz siły, które musisz opanować. Następny krok to wybór modelu albo własny projekt, bo wtedy pojawia się pytanie, co dokładnie trzeba sprawdzić przed pierwszym wydrukiem.
Jak wybrać model lub zaprojektować własny
Jeśli korzystasz z gotowego pliku STL, patrzę przede wszystkim na trzy rzeczy: kompatybilność z osprzętem, możliwość zmieszczenia modelu na stole roboczym i sensowny podział na części. Własny projekt wymaga tego samego, tylko wcześniej. Poniżej trzymałbym się prostego porządku.
- Sprawdź skalę i wymiary robocze - model musi zmieścić się na Twojej drukarce albo być sensownie pocięty na segmenty.
- Zweryfikuj kieszeń gryfu i pozycję mostka - jeśli te dwa punkty są źle ustawione, intonacja będzie problemem, którego nie uratuje nawet ładny wydruk.

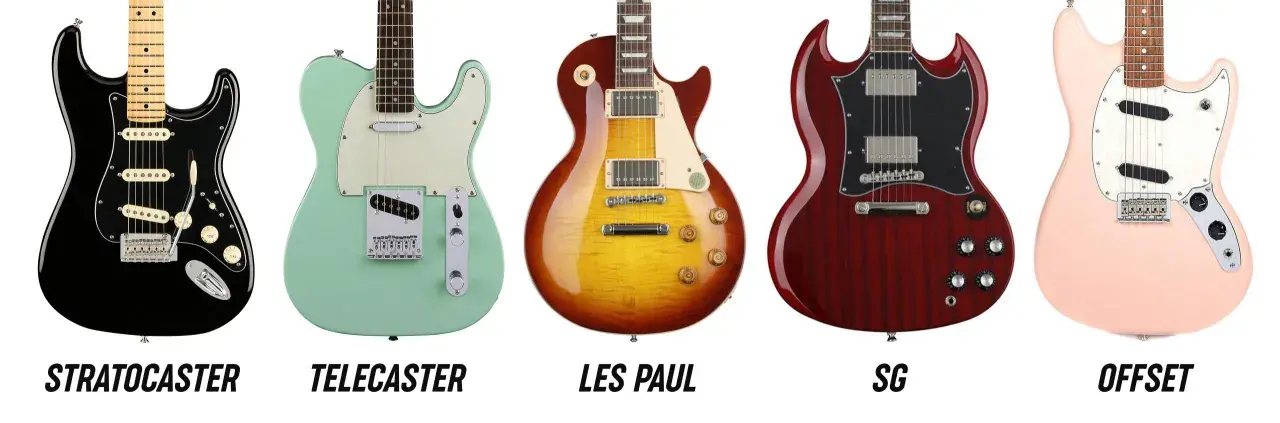

- Ustal typ osprzętu - Tele, Strat, headless czy własny zestaw; im mniej nietypowych elementów, tym łatwiejszy montaż.
- Sprawdź dokumentację - dobre modele mają instrukcję, rysunki wymiarowe albo przynajmniej pliki pomocnicze do montażu.
- Patrz na miejsce cięcia - łączenia najlepiej prowadzić po liniach naturalnych lub tam, gdzie da się je ukryć w geometrii.
W dobrze zaplanowanym projekcie przydaje się także format inny niż sam STL. Pliki STEP, jeśli są dostępne, pozwalają łatwiej modyfikować geometrię, a to oszczędza czas, gdy chcesz zmienić grubość korpusu, położenie elektroniki albo sposób łączenia segmentów. Z kolei przygotowując własny model, nigdy nie pomijam miejsca na okablowanie. Brak tunelu pod przewody wygląda niewinnie na ekranie, a później zamienia się w długie wiercenie, cięcie i dopasowywanie.
Jeżeli masz drukarkę ze stołem rzędu 25 × 21 cm, praktyka jest prosta: nie upieraj się przy jednym monolicie. Modułowy korpus to normalne rozwiązanie, a nie półśrodek. Właśnie tu zaczyna się etap montażu, bo nawet świetnie wydrukowany model będzie tylko połową sukcesu, jeśli mostek i gryf nie zostaną ustawione precyzyjnie.
Montaż, strojenie i pierwsze uruchomienie
Przy składaniu takiego instrumentu najbardziej cenię zasadę „najpierw dopasowanie na sucho, potem klejenie i skręcanie”. Najpierw sprawdzam, czy gryf siedzi bez naprężeń, czy mostek ląduje we właściwej odległości i czy ścieżka strun biegnie równo po całej długości. Dopiero później używam kleju albo śrub wzmacniających połączenie.
W praktyce pierwszy montaż warto podzielić na kilka etapów:
- złóż korpus bez kleju i sprawdź spasowanie segmentów,
- zamontuj gryf i ustaw linię mostka,
- przetestuj prowadzenie strun oraz miejsce pod przetworniki,
- sprawdź okablowanie i masę,
- naciągnij struny i zostaw instrument na kilka godzin, a potem jeszcze raz skontroluj geometrię.
Tu pojawia się pojęcie intonacji, czyli poprawnego rozmieszczenia dźwięków na gryfie. W praktyce chodzi o to, żeby dźwięk na 12. progu był zgodny z oktawą i żeby instrument stroił na całej menzurze. Jeśli mostek stoi zbyt blisko albo zbyt daleko od gryfu, można godzinami kręcić kluczami, a gitara i tak będzie fałszować na wyższych pozycjach.
Ważna jest też stabilność po pierwszych dniach pracy. Plastik pod stałym obciążeniem może „płynąć”, czyli lekko się odkształcać. Dlatego nie traktuję pierwszego strojenia jako końca projektu, tylko jako początek testu. Po 24 godzinach, po tygodniu i po kilku tygodniach warto wrócić do ustawień i sprawdzić, czy nic nie zmieniło położenia. Jeśli coś siada, najpierw patrzę na liczbę obrysów, grubość ścian i jakość połączenia z mostkiem, a dopiero później na samą elektronikę.
Gdy instrument przechodzi taki test, można przejść do pytania najważniejszego z perspektywy całego projektu: kiedy druk 3D faktycznie ma sens, a kiedy tylko komplikuje sprawę.
Kiedy taki projekt ma sens, a kiedy lepiej odpuścić
Ten typ projektu ma największy sens wtedy, gdy chcesz zbudować coś własnego, uczyć się i testować konstrukcję. To świetna droga dla osób, które lubią eksperymenty, chcą mieć nietypowy wygląd instrumentu albo potrzebują tańszego sposobu na zrobienie działającej gitary elektrycznej. Dobrze sprawdza się też tam, gdzie liczy się personalizacja: ergonomiczny kształt, niestandardowy korpus, własne mocowanie elektroniki czy modułowa budowa.
Odpuściłbym natomiast projekt, jeśli oczekujesz brzmienia klasycznej, wysokiej klasy gitary akustycznej bez długiego strojenia geometrii i materiału. W akustyce wszystko zależy od płyty wierzchniej, komory i usztywnień. W opisach akustyki gitary, także w materiałach MIT, wraca ten sam wniosek: brzmienie nie wynika tylko z materiału, ale z tego, jak pracuje soundboard i jak rozłożone są żebra. Plastikowy model może być ciekawy, może być grywalny, ale nie ma sensu udawać, że to ten sam poziom łatwości co prosty korpus elektryczny.
Jeśli chcesz uniknąć rozczarowania, patrz na trzy granice: temperaturę otoczenia, obciążenie strun i dokładność montażu. Gdy jedna z tych rzeczy wymyka się spod kontroli, projekt zaczyna tracić stabilność. To nie jest wada samego druku 3D, tylko przypomnienie, że instrument działa jak system, a nie pojedynczy model w slicerze. Z takiego podejścia wynika też prosty plan na start, którym zamykam temat.
Co warto sprawdzić przed pierwszym pełnym wydrukiem
Zanim puścisz cały korpus na wiele godzin, wydrukuj mały fragment krytyczny dla projektu. Najlepiej taki, który obejmuje kieszeń gryfu, fragment pod mostek albo strefę łączenia dwóch części. Taki test pokaże więcej niż kolejny render i pozwoli szybko ocenić tolerancje, orientację warstw oraz to, czy śruby mają w czym się trzymać.
Ja trzymałbym się jeszcze czterech nawyków: nie zostawiałbym gitary w dużym upale, nie oszczędzałbym na obrysach w części nośnej, nie wybierałbym zbyt ciężkich strun na start i nie zakładałbym, że pierwszy montaż będzie ostateczny. W tym projekcie właśnie iteracja robi różnicę. Im szybciej zobaczysz, gdzie model pracuje pod obciążeniem, tym mniej czasu stracisz na poprawki później.
Jeśli podejdziesz do tego spokojnie, drukowana gitara przestaje być ciekawostką, a staje się sensownym połączeniem projektowania, mechaniki i muzyki. I to jest chyba najciekawsza część całego zadania: nie samo „czy da się wydrukować”, tylko „jak zrobić to tak, żeby naprawdę dało się na tym grać”.
