W praktyce g kody są dla mnie warstwą pośrednią między projektem a ruchem maszyny: frezarki, lasera albo drukarki 3D. Ten tekst pokazuje, jak je czytać, które polecenia są naprawdę ważne i dlaczego ten sam plik potrafi działać świetnie na jednym sterowniku, a na innym wymagać poprawki. Dorzucam też różnice między CNC, laserem i CAM-em, bo właśnie tam najczęściej rodzą się kosztowne nieporozumienia.
Najważniejsze rzeczy, które trzeba wiedzieć o kodach sterujących maszyną
- Kody G opisują przede wszystkim ruch, a kody M sterują funkcjami pomocniczymi, takimi jak wrzeciono, chłodziwo czy zakończenie programu.
- Jedna linia programu może ustawiać kilka trybów naraz, ale z każdej grupy modalnej aktywny jest tylko jeden wariant.
- CAM tworzy ścieżkę narzędzia, a postprocesor zamienia ją na dialekt konkretnej maszyny.
- Laser, frezarka i drukarka 3D używają podobnego języka, ale inne firmware potrafi nadać tym samym komendom różne znaczenie.
- Najczęstsze problemy to zła jednostka, zły punkt zerowy, niepasujący postprocesor i pominięty tryb lasera.
- Najbezpieczniej zaczynać od symulacji, przejazdu w powietrzu i krótkiej próby na odpadowym materiale.
Co naprawdę kryje się za kodami sterującymi maszyną
Najprościej mówiąc: to język wykonawczy dla maszyny. Projekt z CAD-u opisuje kształt, CAM planuje ścieżkę, a program NC mówi sterownikowi, jak dokładnie wykonać ruch, kiedy włączyć wrzeciono albo laser i gdzie ma być punkt startowy.
W praktyce rozróżniam dwa główne typy poleceń. Kody G odpowiadają za geometrię i ruch, a kody M za funkcje pomocnicze, czyli rzeczy, które nie przesuwają osi, ale zmieniają stan maszyny: start wrzeciona, stop, chłodziwo, pauzę, homing albo temperaturę w drukarce 3D. Do tego dochodzą ustawienia modalne, czyli takie, które zostają aktywne do momentu ich zmiany. To właśnie dlatego jedna linia potrafi wpływać na kilka kolejnych przejazdów.
Najważniejsza rzecz, którą warto zapamiętać, jest mniej spektakularna niż sama lista komend: nie ma jednego uniwersalnego G-code dla wszystkich maszyn. Ten sam zapis może być poprawny składniowo, ale interpretowany inaczej przez Haas, LinuxCNC, GRBL czy Marlin. Dlatego najpierw patrzę na kontroler, a dopiero potem na samą geometrię. To prowadzi prosto do pytania, jak czytać pojedynczą linię bez zgadywania.

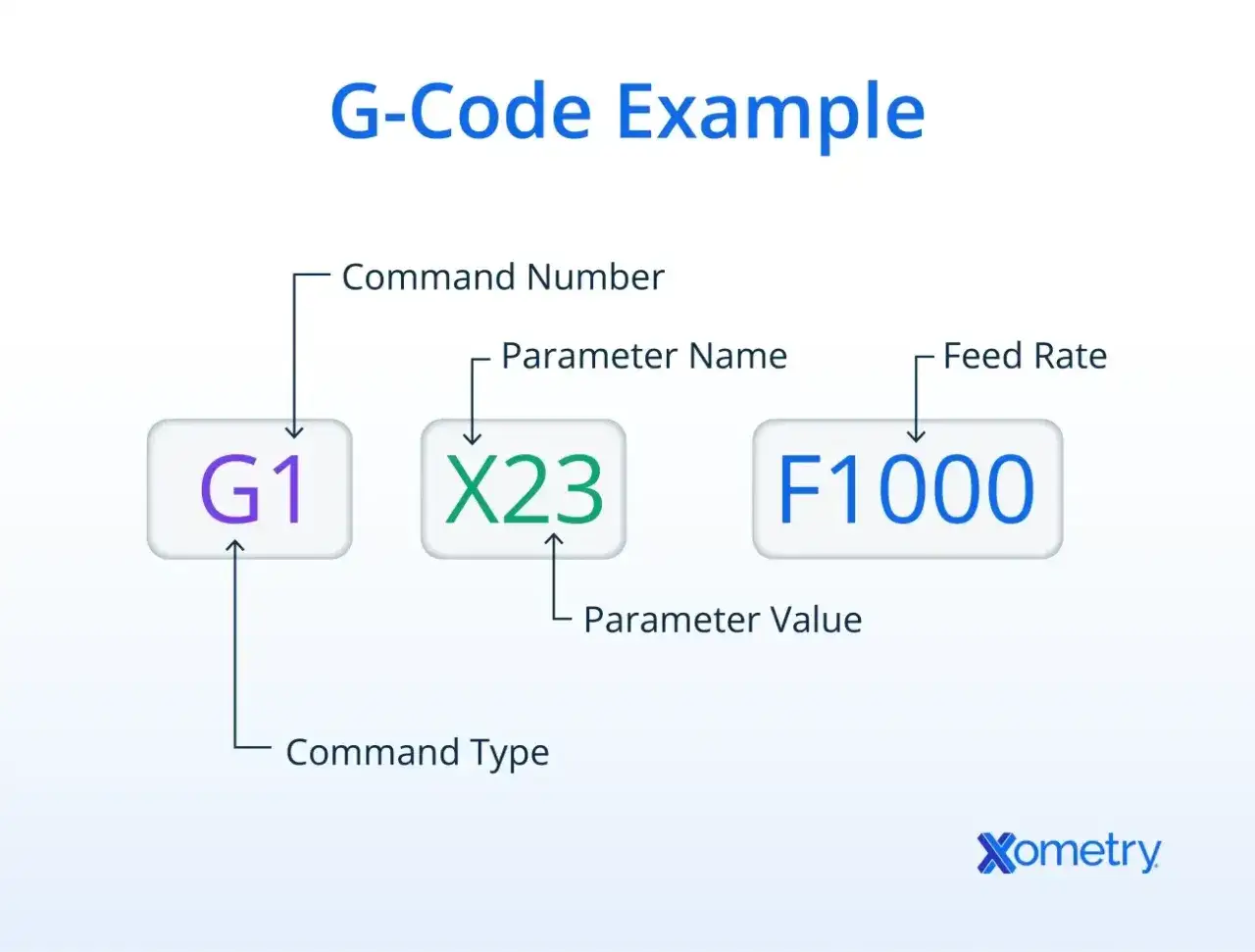

Jak czytam pojedynczą linię programu
Jedna linia programu wygląda niepozornie, ale zawiera więcej informacji, niż się na pierwszy rzut oka wydaje. Zwykle zaczynam od nagłówka, bo tam kryją się najważniejsze decyzje: jednostki, tryb absolutny albo przyrostowy, płaszczyzna ruchu i układ współrzędnych.
| Znak lub kod | Co oznacza | Dlaczego to sprawdzam |
|---|---|---|
| N | Numer bloku | Ułatwia porządkowanie programu i odwołania w sterowniku. |
| G | Tryb ruchu lub ustawienie modalne | Decyduje, czy maszyna jedzie szybko, liniowo, po łuku albo zmienia tryb pracy. |
| M | Funkcja pomocnicza | Włącza lub wyłącza wrzeciono, laser, chłodziwo albo kończy program. |
| X Y Z | Pozycja osi | Określa, gdzie ma znaleźć się narzędzie lub głowica. |
| F | Posuw | To wartość, która decyduje o prędkości pracy przy ruchu roboczym. |
| S | Wartość zadana dla danej komendy | Może oznaczać obroty wrzeciona, moc lasera albo temperaturę, zależnie od firmware i polecenia. |
| I J K / R | Opis łuku lub promienia | Pomaga poprawnie zdefiniować ruch po okręgu lub po łuku. |
| T | Narzędzie | Wskazuje, który frez, nożyk lub głowica ma być aktywna. |
N10 G90 G21 G17
N20 G54
N30 G0 X0 Y0 Z5
N40 M3 S12000
N50 G1 Z-2 F1200
N60 G1 X40 Y0
N70 M5
N80 M30Czytam taki fragment tak: G90 ustawia współrzędne absolutne, G21 przełącza na milimetry, G17 wybiera płaszczyznę XY, G54 aktywuje układ roboczy, G0 wykonuje szybki najazd, M3 uruchamia wrzeciono, F1200 ustawia posuw, a M5 i M30 kończą pracę. Jeśli w programie brakuje G20 albo G21, skala potrafi rozjechać się między maszynami. To jest jeden z tych drobnych szczegółów, które robią ogromną różnicę.
Gdy już wiem, jak czytać linię, przechodzę do komend, które pojawiają się najczęściej i robią największą różnicę w praktyce.
Polecenia, które spotyka się najczęściej
| Kod | Co robi | Gdzie ma znaczenie | Na co uważać |
|---|---|---|---|
| G0 | Szybki przejazd bez obróbki | CNC, laser, druk 3D | To ruch pozycyjny, nie roboczy. Przy laserze w GRBL zwykle wyłącza wiązkę. |
| G1 | Ruch liniowy z zadanym posuwem | CNC, laser, druk 3D | Bez poprawnego F maszyna może jechać zbyt wolno albo zbyt agresywnie. |
| G2 / G3 | Łuk lub okrąg | CNC, niektóre lasery, część firmware 3D | Trzeba pilnować płaszczyzny i opisu I/J albo R. |
| G17 / G18 / G19 | Wybór płaszczyzny XY, XZ lub YZ | Głównie CNC | Zła płaszczyzna potrafi popsuć łuk, nawet jeśli geometria wygląda dobrze. |
| G20 / G21 | Jednostki w calach albo milimetrach | Każdy sterownik | To jedna z pierwszych rzeczy, które sprawdzam przed uruchomieniem programu. |
| G90 / G91 | Tryb absolutny albo przyrostowy | Każdy sterownik | Pomyłka tutaj bywa bardziej niebezpieczna niż zły posuw. |
| G54 | Układ współrzędnych detalu | CNC | Jeśli zero detalu jest złe, cały program jedzie w złą stronę. |
| M3 / M4 / M5 | Start, tryb i stop wrzeciona albo lasera | CNC i laser | W GRBL M4 często służy do dynamicznej mocy lasera, a M3 do mocy stałej. |
| M8 / M9 | Chłodziwo włączone i wyłączone | Frezarki i centra CNC | Przy lekkich routerach czy laserach te komendy mogą w ogóle nie być używane. |
| M104 / M109 | Ustawienie temperatury i czekanie na temperaturę | Drukarki 3D z Marlinem | M104 ustawia temperaturę bez czekania, M109 czeka aż hotend ją osiągnie. |
| G28 | Homing | Drukarki 3D i część maszyn CNC | Pozycjonowanie bazowe musi być zgodne z mechaniką maszyny. |
W CNC najwięcej zamieszania robią właśnie tryby modalne. G90, G17 i G21 nie wyglądają efektownie, ale ich brak albo zła kolejność potrafią rozjechać cały program. Ja zwykle sprawdzam je w pierwszej kolejności, bo to najszybsza droga do wyłapania błędu bez uruchamiania maszyny. A skoro program sam w sobie nie wystarcza, trzeba jeszcze zrozumieć, jak powstaje w CAM-ie i skąd biorą się różnice między maszynami.

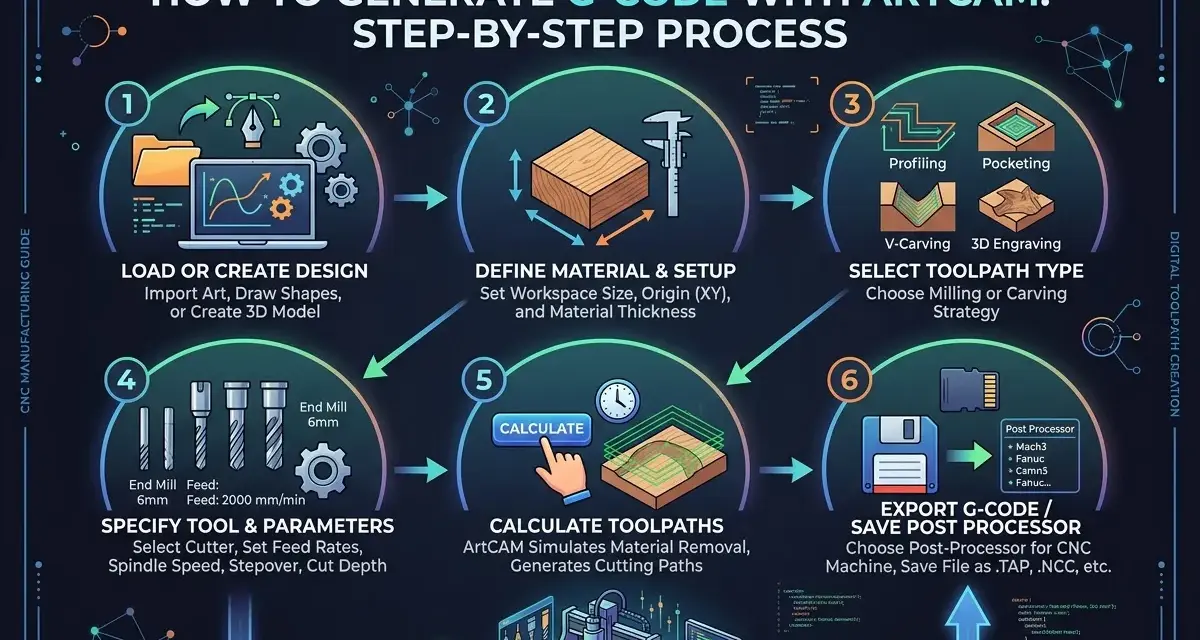

Dlaczego CAM potrzebuje właściwego postprocesora
CAM nie pisze kodu „w próżni”. Najpierw przelicza strategię obróbki na ścieżki narzędzia, a dopiero postprocesor tłumaczy je na język konkretnego sterownika. To jest różnica, którą łatwo zignorować na początku, a która później decyduje o tym, czy plik działa od razu, czy wymaga ręcznej ingerencji.
Ja traktuję postprocesor jak tłumacza, nie jak autora programu. Dobry postprocesor wie, jakie komendy akceptuje dana maszyna, jak wygląda start programu, jak sterować zmianą narzędzia i czy trzeba dopisać specyficzne ustawienia dla lasera, wrzeciona albo chłodziwa. Zły postprocesor potrafi wygenerować kod poprawny składniowo, ale niezgodny z realnym zachowaniem maszyny.
To właśnie dlatego bibliotekę gotowych postów traktuję jako punkt wyjścia, a nie gwarancję sukcesu. CAM może wygenerować bardzo precyzyjną ścieżkę, ale jeśli sterownik oczekuje innego dialektu, innego formatu kompensacji albo innego sposobu uruchamiania głowicy, problem pojawi się dopiero przy pierwszym uruchomieniu. W praktyce nie chodzi więc tylko o to, czy kod wygląda ładnie, ale czy jest zgodny z konkretną konfiguracją sprzętu. To prowadzi do najciekawszej części: czym różni się ten sam język w CNC, laserze i drukarce 3D.
Czym różni się kod dla CNC, lasera i drukarki 3D
Na papierze wszystko wygląda podobnie: ruch osi, posuw, wartość zadana, komendy startu i stopu. W rzeczywistości znaczenie tych samych słów zależy od firmware i od tego, co maszyna fizycznie robi z energią. W frezarce ważne jest wrzeciono, w laserze moc wiązki, a w drukarce 3D temperatura i ekstrudowanie materiału.
| Urządzenie | Co robi ruch | Co steruje energią | Najważniejszy szczegół |
|---|---|---|---|
| CNC frezujące | G0 służy do szybkich najazdów, G1 do obróbki | M3, M5 i często M8/M9 | Liczą się układ roboczy, posuw, kompensacje i bezpieczne przejazdy. |
| Laser | G1, G2 i G3 prowadzą głowicę po trasie | M3 / M4 oraz wartość S | W GRBL laser działa najlepiej, gdy tryb laserowy jest aktywny, a G0 nie zostawia przypadkowego śladu. |
| Drukarka 3D | G0 i G1 wyznaczają ruch głowicy lub stołu | M104 / M109 i inne komendy temperatury | M104 ustawia temperaturę, ale nie czeka; M109 zatrzymuje program do osiągnięcia zadanej wartości. |
W laserze szczególnie ważne jest to, że nie wszystkie kontrolery zachowują się tak samo. W GRBL włączenie trybu lasera odbywa się przez $32=1, a sam firmware zmienia sposób reagowania na ruchy i na komendy mocy. To ważne, bo przy dynamicznej mocy M4 energia jest dopasowywana do prędkości ruchu, a przy M3 moc pozostaje stała. Dla czystego grawerunku M4 bywa bardzo wygodny, ale przy bardziej wymagającym cięciu M3 potrafi dać większą przewidywalność. W praktyce i tak zawsze robię próbkę na odpadowym materiale, bo teoria teorii, a drewno, sklejka czy anodowane aluminium potrafią zachować się różnie.
W drukarce 3D sytuacja jest odwrotna: energia nie pochodzi z wrzeciona ani lasera, tylko z temperatury. Tu M104 ustawia temperaturę i jedzie dalej, a M109 czeka, aż hotend dogrzeje się do zadanej wartości. To pozornie drobna różnica, ale bez niej można rozpocząć druk w złym momencie albo zbyt wcześnie podać materiał. Różne maszyny, ten sam język, inne skutki. I właśnie dlatego warto wiedzieć, jakie błędy robi się najczęściej.
Najczęstsze błędy, które kosztują materiał albo czas
- Złe jednostki. Jeśli program zakłada milimetry, a sterownik pracuje w calach, efekt jest natychmiastowy i zwykle bardzo drogi.
- Pomylenie G90 i G91. Absolutne i przyrostowe pozycjonowanie wyglądają podobnie, ale dają zupełnie inny wynik. To jedna z najbardziej zdradliwych pomyłek.
- Niepoprawny punkt zerowy. G54 i inne układy robocze nie są ozdobą. To one mówią maszynie, gdzie leży detal względem stołu lub bazy.
- Zły postprocesor. CAM może zaplanować ścieżkę idealnie, ale jeśli post nie pasuje do sterownika, maszyna dostanie komendy, których nie rozumie albo rozumie inaczej.
- Laser bez właściwego trybu. W GRBL tryb lasera zmienia zachowanie wiązki podczas ruchu. Bez niego można dostać przypalenia, nierówne wejścia albo niepotrzebne ślady na przejazdach.
- Za szybki start na materiale. Ja nie uruchamiam pierwszego pliku bez symulacji i przejazdu kontrolnego. To oszczędza nie tylko materiał, ale też nerwy.
Często problemem nie jest sama lista komend, tylko to, że program jest zbyt gęsty, zbyt krótki albo zbyt „ufny” wobec maszyny. Im więcej kluczowych ustawień ukrytych w jednym bloku, tym trudniej wyłapać, co tak naprawdę steruje ruchem. Dlatego zanim wcisnę start, robię jeszcze jeden, bardzo praktyczny krok.
Jak sprawdzam plik przed pierwszym cięciem
Najlepszy nawyk, jaki wyrobiłem sobie przy pracy z kodem, jest banalny: najpierw weryfikuję nagłówek, potem ruch, a dopiero na końcu materiał. Nie odwrotnie. To brzmi prosto, ale właśnie taki porządek najczęściej chroni przed kosztowną pomyłką.
- Sprawdzam nagłówek programu: jednostki, tryb absolutny lub przyrostowy, płaszczyznę, układ roboczy i aktywne narzędzie.
- Patrzę, czy w pliku jest wyraźny start i koniec: uruchomienie wrzeciona lub lasera, zatrzymanie, ewentualne chłodziwo i reset programu.
- Uruchamiam symulację w CAM i, jeśli to możliwe, przejazd testowy nad materiałem bez kontaktu z detalem.
- Robię krótką próbę na odpadowym kawałku materiału, zwłaszcza gdy zmienił się postprocesor, materiał albo sterownik.
- Zapisuję działający wariant jako sprawdzony preset, zamiast poprawiać każdy plik ręcznie przed uruchomieniem.
Jeśli miałbym wskazać jeden detal, który oszczędza najwięcej czasu, to nie byłaby to znajomość kolejnej komendy, tylko dyscyplina pracy: właściwy postprocesor, krótka symulacja i sprawdzony nagłówek. Gdy ten fundament jest zrobiony dobrze, kody G przestają być zagadką, a zaczynają być po prostu pewnym, przewidywalnym narzędziem do przenoszenia projektu na maszynę.
Najkrótsza droga od modelu do sprawdzonego programu
Jeżeli pracuję w CNC, laserze albo CAM-ie, myślę o kodzie jak o instrukcji wykonawczej, a nie o miejscu na domysły. Im mniej przypadkowości w jednostkach, trybach modalnych i postprocesorze, tym łatwiej utrzymać jakość oraz powtarzalność.
- Najpierw kontroler, potem kod. To sterownik mówi, jak czytać program, a nie odwrotnie.
- Najpierw test, potem produkcja. Przejazd w powietrzu i próbka na odpadzie są tańsze niż korekta błędnego programu na gotowym detalu.
- Najpierw porządek w nagłówku. G90, G21, G17, G54 i poprawne M-kody robią większą różnicę, niż wielu początkujących przypuszcza.
W praktyce właśnie tak buduje się zaufanie do programu: nie przez zgadywanie znaczenia pojedynczych znaków, ale przez konsekwentne sprawdzanie całego łańcucha od modelu po maszynę. Gdy ten łańcuch jest domknięty, kody G przestają być ryzykiem, a stają się najkrótszą drogą od projektu do gotowego elementu.
