Gotowe pliki DXF potrafią oszczędzić godziny pracy, ale tylko wtedy, gdy są dobrze przygotowane i pasują do konkretnej technologii. W praktyce liczy się nie sam ładny wzór, lecz to, czy kontur jest zamknięty, skala się zgadza, a projekt da się bezboleśnie przerobić w CAM-ie. Poniżej pokazuję, jak wybierać bezpłatne pliki, na co patrzeć przed pobraniem i kiedy lepiej poświęcić chwilę na poprawki niż ryzykować stratę materiału.
Najważniejsze rzeczy, które warto wiedzieć na start
- DXF to przede wszystkim format roboczy do 2D, a nie gotowy proces produkcyjny.
- W CNC, laserze i ploterze plik musi mieć poprawną skalę, zamknięte kontury i czytelną geometrię.
- Największe problemy robią zwykle jednostki, otwarte ścieżki, splajny i brak informacji o licencji.
- W CAM-ie ważne są też kompensacja narzędzia, minimalny promień narożnika i grubość materiału.
- W darmowych bibliotekach najlepiej działają katalogi z podglądem, opisem i informacją, do czego plik faktycznie służy.
Czym są pliki DXF i kiedy naprawdę się przydają
Na darmowe projekty DXF patrzę jak na wygodny punkt startowy, a nie gotową odpowiedź na każdy problem produkcyjny. To format, który dobrze przenosi geometrię wektorową: obrys, otwory, napisy zamienione na krzywe, prostą grafikę do cięcia albo grawerowania. Dzięki temu sprawdza się w laserze, plazmie, frezarce CNC i przy prostych operacjach CAM, gdzie najważniejsza jest linia, a nie pełny model 3D.
Właśnie dlatego ten format jest tak popularny w projektach dekoracyjnych, szablonach, tabliczkach, organizerach, wspornikach czy prostych elementach stolarskich. Jeśli jednak projekt wymaga krzywizn przestrzennych, powierzchni 3D albo złożonej obróbki wielu osi, sam DXF nie wystarczy. Wtedy staje się tylko jednym z etapów przygotowania produkcji, a nie finalnym rozwiązaniem.
Najlepiej myśleć o nim tak: to plik, który ma umożliwić szybką i przewidywalną obróbkę. Jeśli tego nie robi, nawet ładny wzór traci wartość. I właśnie od tej praktycznej strony warto oceniać każdy materiał, zanim trafi na maszynę.
Jak ocenić plik przed pobraniem
Ja zawsze zaczynam od kilku prostych pytań: czy widzę podgląd, czy znam wymiary, czy wiem, w jakim formacie dostanę plik i czy autor jasno opisuje zastosowanie. To brzmi banalnie, ale oszczędza sporo czasu. Sam obrazek miniatury nie wystarcza, bo ładny rendering nie mówi nic o tym, jak projekt zachowa się po imporcie do CAM-u.
| Co sprawdzam | Dlaczego to ważne | Dobry znak |
|---|---|---|
| Skala i jednostki | Źle rozpoznane mm/inch potrafią zmienić detal o cały rząd wielkości | Jest podany wymiar bazowy albo informacja o jednostkach |
| Zamknięte kontury | Laser i CAM potrzebują zamkniętej geometrii do cięcia i obróbki | Kontury są spójne, bez przerw i wiszących odcinków |
| Warstwy i kolory | Pomagają rozdzielić cięcie, grawer i operacje pomocnicze | Autor opisuje, co oznaczają poszczególne warstwy |
| Typ geometrii | Splajny i nadmiar węzłów utrudniają obróbkę, zwłaszcza przy starszym CAM-ie | Plik zawiera polilinie i łuki, a nie przypadkową mieszankę obiektów |
| Licencja | Decyduje, czy wolno użyć projektu prywatnie, komercyjnie albo po modyfikacji | Warunki są napisane jasno, bez domysłów |
| Podgląd po eksporcie | Wiele problemów widać dopiero po imporcie do programu roboczego | Wzór wygląda tak samo po otwarciu w CAD i CAM |
Jeśli plik przechodzi ten szybki test, szansa na bezproblemową obróbkę rośnie bardzo mocno. Jeżeli już na tym etapie pojawiają się znaki zapytania, lepiej zatrzymać się wcześniej niż poprawiać projekt po wygenerowaniu ścieżek narzędzia. To prowadzi prosto do kolejnej rzeczy: gdzie w ogóle szukać sensownych bibliotek i jak odsiać te, które tylko wyglądają dobrze na stronie.
Gdzie szukać sensownych bibliotek i jak odsiać słabe pliki

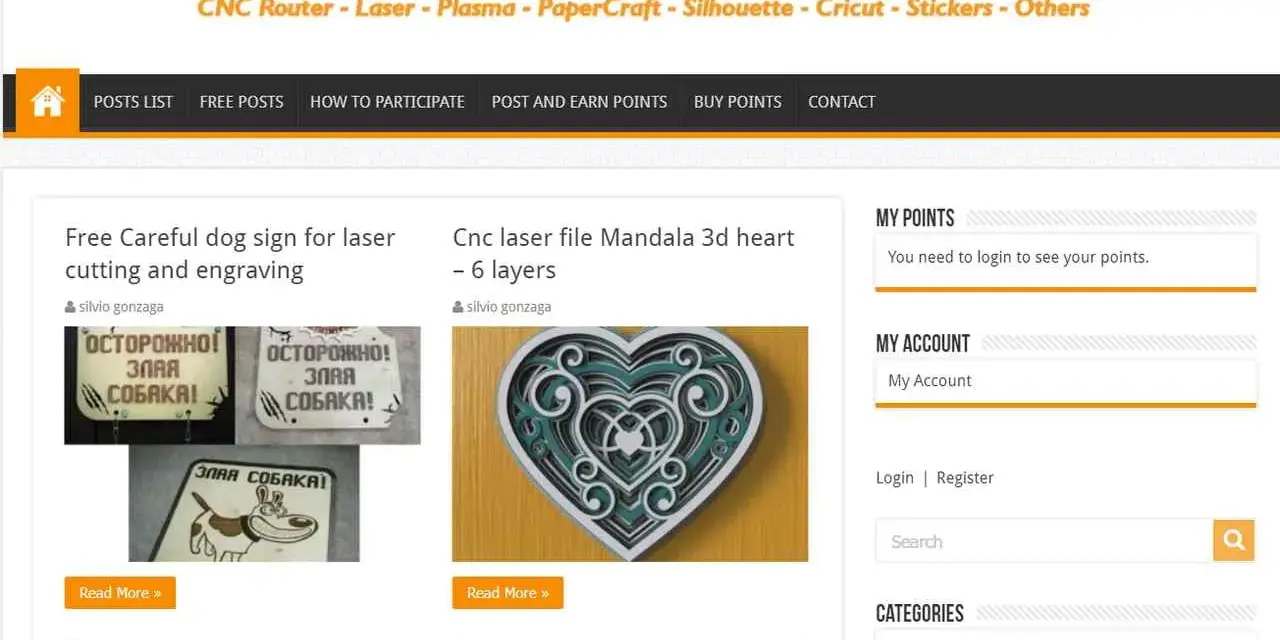

W praktyce najlepiej działają katalogi, które pokazują projekt z kilku stron: miniaturę, opis zastosowania, formaty plików i informację, czy projekt nadaje się do lasera, plazmy czy frezarki. Nie ufam miejscom, które wrzucają samą grafikę bez kontekstu. Taki plik może być inspiracją, ale równie dobrze może się okazać bezużytecznym zbiorem krzywych, których nikt nie sprawdził pod kątem produkcji.
Warto patrzeć na trzy typy źródeł. Pierwszy to biblioteki stricte techniczne, gdzie autor zakłada obróbkę CNC albo laserową. Drugi to społeczności makerów i projektantów, gdzie pliki bywają prostsze, ale często lepiej opisane. Trzeci to strony producentów albo dystrybutorów maszyn, którzy dodają próbki pod konkretne zastosowanie. Każde z tych miejsc ma sens, ale każde trzeba filtrować inną miarą.
Najbardziej podejrzane sygnały są zwykle te same: brak informacji o wymiarach, brak licencji, brak opisu materiału i masywny plik bez podglądu. Jeśli wszystko jest darmowe, ale nic nie wiadomo, to ja traktuję taki plik jak szkic, a nie gotowy zasób. W praktyce lepiej mieć mniej projektów, ale lepiej opisanych.
W przypadku bibliotek darmowych najbardziej cenię te, które pozwalają sprawdzić projekt przed pobraniem, a nie dopiero po otwarciu w programie. To oszczędza czas i od razu pokazuje, czy dany wzór ma sens pod konkretną maszynę. I właśnie tu pojawia się temat jakości samej geometrii, który bywa ważniejszy niż sam wygląd miniatury.
Co w pliku ma największe znaczenie przy cięciu i frezowaniu
Przy CNC, laserze i CAM-ie kluczowa jest geometria, nie estetyka podglądu. Najczęściej sprawdzam cztery rzeczy: czy ścieżki są zamknięte, czy kontur nie ma dubli, czy narożniki wewnętrzne mają sens przy danym narzędziu i czy tekst nie został zostawiony jako zwykła czcionka zamiast krzywych. To właśnie te drobiazgi decydują, czy plik uruchomi się od razu, czy będzie wymagał czyszczenia.
- Zamknięte kontury - bez nich laser i CAM mogą zgadywać, co jest cięciem, a co tylko linią pomocniczą.
- Jednostki - milimetry i cale wyglądają podobnie na ekranie, ale na maszynie różnica bywa katastrofalna.
- Splajny i łuki - splajn to krzywa opisana punktami kontrolnymi; wygodna w CAD, ale czasem kłopotliwa w obróbce.
- Kompensacja narzędzia - w laserze liczy się szczelina cięcia, w frezowaniu średnica frezu, a w plazmie także szerokość łuku i odkształcenie materiału.
- Minimalny detal - im drobniejszy ornament, tym większe ryzyko przypaleń, łamania lub utraty czytelności po wycięciu.
W praktyce laserowej i plazmowej często robię małą próbkę na odpadzie, bo realna szczelina cięcia potrafi się różnić w zależności od materiału i ustawień. W frezarce CNC dochodzi jeszcze inny temat: jeśli wewnętrzny narożnik ma być ostry, a frez ma konkretną średnicę, fizycznie nie da się uzyskać idealnego kąta bez dodatkowych korekt. Tu właśnie przydają się dog-bone’y, czyli niewielkie odciążenia narożników, które pozwalają dopasować elementy do siebie mimo okrągłej geometrii narzędzia.
Jeśli projekt ma dużo małych wysp, cienkich mostków albo dekoracyjnych wycięć, najpierw oceniam, czy materiał wytrzyma cięcie, a dopiero potem, czy wzór wygląda efektownie. To zwykle lepsza kolejność niż odwrotna, bo ładny plik potrafi być produkcyjnie zbyt delikatny. I właśnie dlatego przy darmowych plikach tak łatwo o błędy, które wychodzą dopiero przy pierwszym uruchomieniu programu lub maszyny.
Najczęstsze błędy, które kosztują materiał
Najczęściej widzę cztery powtarzalne problemy. Pierwszy to zła skala po imporcie, zwykle przez pomieszanie jednostek. Drugi to otwarte ścieżki, przez które laser nie wie, gdzie kończy się obrys. Trzeci to projekt ładny wizualnie, ale zbyt drobny jak na grubość materiału albo średnicę frezu. Czwarty to plik pozbawiony licencji, czyli niby darmowy, ale bez jasnej odpowiedzi, co wolno z nim zrobić.
- Błędne mm i cale - element po eksporcie bywa 25,4 razy za duży albo za mały.
- Podwójne linie - CAM może wygenerować dwa przejazdy tam, gdzie miał być jeden.
- Obiekty rastrowe udające wektor - ekran wygląda dobrze, ale maszyna nie dostaje czystej geometrii.
- Zbyt szczegółowy wzór - przy cięciu laserowym detale przypalają się, a przy frezowaniu łatwo się łamią.
- Brak porządku w warstwach - potem wszystko trzeba ręcznie rozdzielać przed obróbką.
Jest jeszcze jedna pułapka, którą bardzo łatwo przeoczyć: projekt może być technicznie poprawny, ale kompletnie niepasujący do procesu. Inaczej pracuje się z cienką sklejką, inaczej z blachą, a jeszcze inaczej z MDF-em czy aluminium. Właśnie tu pojawia się sens porównania, kiedy darmowy plik wystarczy, a kiedy lepiej go przerobić albo odtworzyć od nowa.
Kiedy darmowy plik wystarczy, a kiedy lepiej go przerobić
Na etapie hobbystycznym albo przy szybkim prototypie darmowy plik często w zupełności wystarcza. Jeśli robię prostą dekorację, szablon, uchwyt testowy albo element do warsztatowego sprawdzenia, nie widzę problemu w użyciu gotowca. Gorzej, gdy projekt ma trafić do klienta, do sprzedaży albo do serii. Wtedy sam fakt, że plik jest dostępny za darmo, niczego nie rozstrzyga.
| Sytuacja | Co robię | Dlaczego |
|---|---|---|
| Jednorazowa dekoracja lub test | Biorę gotowy plik po szybkim sprawdzeniu skali i konturów | Najważniejszy jest czas, nie perfekcja dokumentacji |
| Element montażowy lub użytkowy | Przerabiam geometrię i dopasowuję tolerancje | Tu ważniejsza jest funkcja niż sam wygląd |
| Produkcja dla klienta | Sprawdzam licencję i zwykle poprawiam projekt po swojemu | Unikam zależności od cudzych błędów i niejasnych praw do użycia |
| Seryjna obróbka | Buduję własny plik bazowy albo zlecam projekt od zera | Powtarzalność i kontrola procesu mają większą wartość niż oszczędność kilku minut |
Ja zwykle poprawiam plik zawsze wtedy, gdy widzę, że ma pracować pod konkretną średnicę frezu, konkretny materiał albo konkretną strategię cięcia. To po prostu tańsze niż poprawianie już wyciętych sztuk. Jeśli projekt ma sens, ale wymaga korekty, traktuję go jako bazę, nie jako gotowy produkt.
W praktyce oznacza to też jedno: darmowy zasób może być świetny, ale rzadko jest idealny bez żadnej ingerencji. Im bardziej wymagające zastosowanie, tym bardziej opłaca się przejść od „pobrałem i uruchomiłem” do „sprawdziłem, dostosowałem, dopiero wtedy puściłem na maszynę”.
Co sprawdzam przed pierwszym cięciem, żeby nie stracić materiału
Zanim puszczę projekt na maszynę, robię krótki, ale konsekwentny przegląd. Sprawdzam skalę 1:1, zamknięcie konturów, liczbę warstw, grubość materiału i to, czy ścieżki narzędzia nie robią rzeczy, których nie chciałem. Jeśli projekt ma być cięty laserem, zwracam uwagę na kolejność przejazdów i ewentualne mostki. Jeśli idzie na frezarkę, patrzę na średnicę narzędzia, narożniki i offsety. To nie jest przesadna ostrożność, tylko normalna higiena pracy.
- otwieram plik w CAD i w CAM, żeby zobaczyć, czy zachowuje się tak samo w obu miejscach;
- sprawdzam jednostki i rzeczywisty wymiar jednego znanego elementu;
- szukam przerw w ścieżkach, nakładających się linii i przypadkowych punktów;
- robię symulację lub podgląd ścieżek narzędzia;
- przy pierwszym uruchomieniu używam odpadu, nie docelowego materiału.
Jeśli ten krótki test przechodzi bez zaskoczeń, wtedy dopiero widzę realną wartość projektu. W darmowych bibliotekach największą różnicę robi nie liczba plików, tylko jakość selekcji i dyscyplina po stronie osoby, która z nich korzysta. I właśnie to jest najpraktyczniejszy filtr: dobry DXF nie tylko dobrze wygląda, ale przede wszystkim pozwala bezpiecznie przejść od pomysłu do gotowego detalu.
