Sterownik PLC jest sercem większości maszyn i linii produkcyjnych, ale o jego skuteczności decyduje nie tylko program. Sama budowa sterownika PLC wpływa na szybkość reakcji, łatwość rozbudowy, diagnostykę awarii i to, czy cały układ da się sensownie utrzymać przez lata. Poniżej rozkładam temat na części pierwsze: od wnętrza sterownika, przez cykl skanowania, po praktyczny wybór architektury do konkretnej aplikacji.
Najważniejsze fakty o konstrukcji PLC w praktyce
- PLC działa jak wyspecjalizowany komputer przemysłowy, który cyklicznie czyta wejścia, wykonuje logikę i aktualizuje wyjścia.
- W środku znajdziesz zwykle zasilacz, CPU, pamięć, moduły I/O, komunikację i warstwę diagnostyczną.
- Najważniejszy jest cykl skanowania, bo to on decyduje o opóźnieniu reakcji i przewidywalności sterowania.
- Układ kompaktowy sprawdza się w prostszych maszynach, a modularny daje większą elastyczność i łatwiejszą rozbudowę.
- W dobrze zaprojektowanej automatyce zostawiam rezerwę I/O, pilnuję czasu skanu i nie lekceważę okablowania oraz diagnostyki.
Czym naprawdę jest sterownik PLC i dlaczego jego wnętrze ma znaczenie
W praktyce patrzę na PLC jak na przemysłowy komputer o bardzo konkretnym zadaniu: ma działać przewidywalnie, w trudnym środowisku i bez zawieszania całej maszyny. Nie jest to zwykły PC, bo liczy się tu deterministyczne sterowanie, odporność na zakłócenia, prosty serwis i praca z realnymi sygnałami z czujników, napędów, zaworów czy przekaźników.
To właśnie dlatego nie wystarczy wiedzieć, że „sterownik steruje maszyną”. Trzeba rozumieć, jak rozdzielone są w nim funkcje: kto odpowiada za obliczenia, kto za wejścia i wyjścia, gdzie trafiają dane, a gdzie kończy się logika programu. Od tego zależy nie tylko wydajność, ale też to, czy później da się łatwo dodać kolejną sekcję linii, nowy czujnik albo diagnostykę błędu.
Ja zwykle zaczynam od pytania: czy aplikacja ma być mała i prosta, czy raczej ma rosnąć przez lata. To pytanie od razu podpowiada, czy wystarczy konstrukcja kompaktowa, czy od razu trzeba myśleć o architekturze modułowej. I właśnie do tego prowadzi kolejna sekcja.
Z czego składa się sterownik od środka
W środku PLC nie ma magii, jest za to kilka elementów, które muszą współpracować bezbłędnie. Jeśli któryś z nich jest źle dobrany, całość zaczyna zachowywać się mniej stabilnie, trudniej ją diagnozować albo po prostu brakuje jej rezerwy na rozwój.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Zasilacz | Dostarcza napięcie dla CPU, modułów i czasem dla części obwodów I/O. | Stabilność, odporność na zakłócenia, zapas mocy i separacja od obciążeń. |
| CPU | Wykonuje program, przetwarza logikę i zarządza zadaniami sterownika. | Moc obliczeniowa, liczba tasków, obsługa przerwań i czas reakcji. |
| Pamięć programu i danych | Przechowuje logikę, zmienne robocze, parametry i dane retencyjne. | Pojemność, pamięć nieulotna, sposób backupu i zachowanie po zaniku zasilania. |
| Moduły wejść i wyjść | Łączą sterownik z czujnikami, przyciskami, zaworami, lampami i napędami. | Rodzaj sygnałów, gęstość punktów, diagnostyka kanałów i odporność na błędy okablowania. |
| Backplane lub magistrala wewnętrzna | Przenosi dane i zasilanie między CPU a modułami. | Możliwość rozbudowy, szybkość komunikacji i ograniczenia liczby modułów. |
| Interfejsy komunikacyjne | Łączą PLC z HMI, napędami, systemem SCADA, serwerem lub innymi sterownikami. | Ethernet przemysłowy, sieci polowe, opóźnienia, redundancja i diagnostyka sieci. |
| Warstwa diagnostyczna | Pomaga znaleźć błędy, stany alarmowe, braki sygnałów i problemy z pamięcią. | Jakość alarmów, logowanie zdarzeń, czytelność statusów i dostęp serwisowy. |
| Zegar czasu rzeczywistego i funkcje retencyjne | Utrzymują czas, harmonogramy i wybrane dane po restarcie. | Czy urządzenie zachowuje parametry po odłączeniu zasilania i jak szybko wraca do pracy. |
W praktyce moduły I/O potrafią występować w bardzo różnych gęstościach, od małych wysp z kilkoma punktami po większe moduły z kilkudziesięcioma kanałami. To daje sporą elastyczność, ale tylko wtedy, gdy od początku dobierzesz odpowiednią strukturę systemu, a nie będziesz dopasowywać sprzętu do źle rozrysowanej logiki. Tę różnicę najlepiej widać w cyklu skanowania, bo to on pokazuje, jak PLC faktycznie „myśli”.
Jak działa cykl skanowania i dlaczego to on steruje reakcją układu

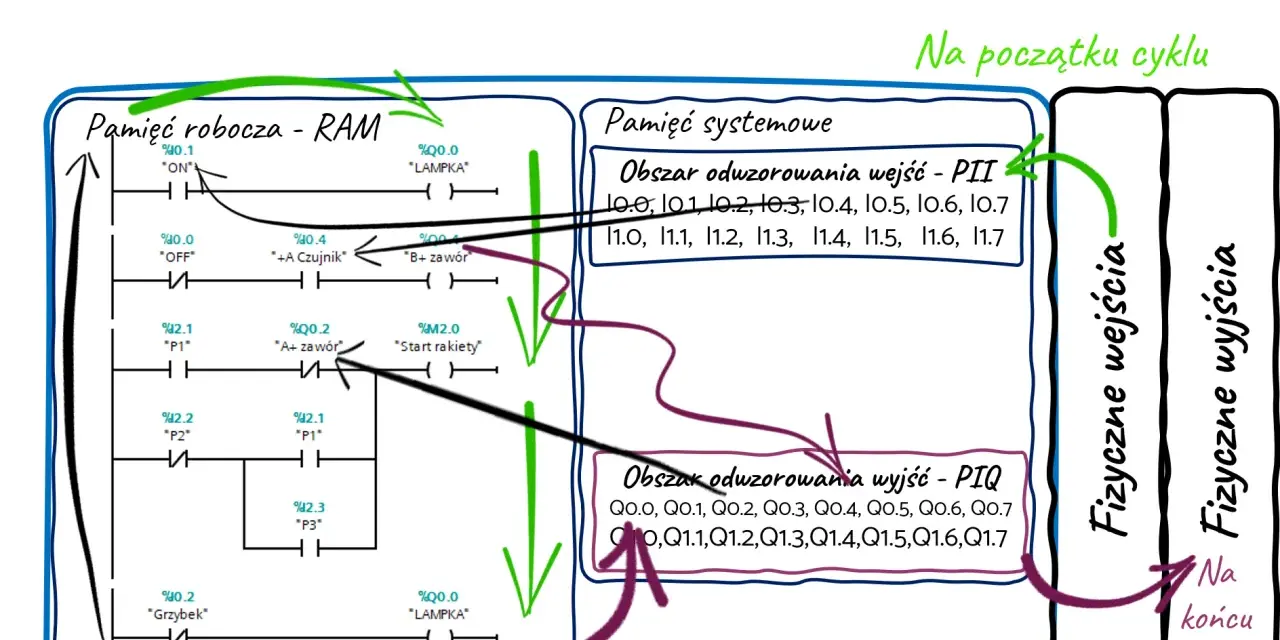

Najkrócej mówiąc, PLC działa w pętli. Najpierw odczytuje wejścia, potem przetwarza program, następnie aktualizuje wyjścia, a równolegle obsługuje komunikację i zadania pomocnicze. Ten cykl skanowania jest podstawą deterministycznego działania sterownika.
- Odczyt wejść - sterownik pobiera stan czujników, przycisków, krańcówek, sygnałów analogowych i informacji sieciowych.
- Wykonanie programu - CPU przetwarza logikę, warunki, sekwencje, timery, liczniki i bloki funkcyjne.
- Aktualizacja wyjść - sterownik zapisuje nowy stan na elementach wykonawczych, takich jak zawory, lampy, styczniki czy napędy.
- Komunikacja i obsługa systemowa - w tle działają usługi diagnostyczne, wymiana danych z HMI, nadrzędnym systemem lub innymi urządzeniami.
To ma bardzo praktyczny skutek: reakcja układu zawsze zależy od czasu skanu. Jeśli sygnał zmieni się tuż po odczycie wejść, program może zobaczyć go dopiero w następnym cyklu. W prostych aplikacjach to nie problem, ale w szybkich procesach, przy enkoderach, krótkich impulsach albo precyzyjnym ruchu trzeba już korzystać z szybkich wejść, przerwań, liczników wysokiej prędkości lub dedykowanych modułów technologicznych.
Warto też pamiętać, że funkcje bezpieczeństwa nie powinny opierać się wyłącznie na zwykłej pętli programu. Zatrzymanie awaryjne, kurtyny świetlne czy blokady dostępu realizuję w obwodach bezpieczeństwa albo w certyfikowanych rozwiązaniach safety, a nie w samej logice standardowej. Dzięki temu sterowanie jest przewidywalne, ale też zgodne z wymaganiami bezpieczeństwa. Z takiego rozumienia cyklu wynika już prosty wybór architektury: kompakt, modularność albo rozproszone I/O.
Kiedy wybrać konstrukcję kompaktową, a kiedy modularną
Tu nie ma jednej odpowiedzi. Jeśli masz niewielką maszynę, ograniczoną liczbę sygnałów i prostą logikę, kompaktowy sterownik zwykle wygrywa prostotą. Jeśli projekt ma się rozwijać, ma kilka sekcji, różne napięcia, napędy i wymagania serwisowe, lepiej sprawdza się system modularny albo rozproszone I/O.
| Wariant | Jak wygląda | Zalety | Ograniczenia | Dla kogo |
|---|---|---|---|---|
| Kompaktowy | CPU, część I/O i komunikacja w jednej obudowie. | Mniej miejsca, prostszy montaż, niższy koszt startowy. | Mniejsza elastyczność i trudniejsza rozbudowa. | Małe maszyny, pojedyncze stanowiska, proste aplikacje. |
| Modularny | CPU, zasilacz, I/O i komunikacja jako osobne moduły. | Łatwa rozbudowa, lepszy serwis, większa dopasowalność. | Więcej planowania, większa szafa, zwykle wyższy koszt. | Linie produkcyjne, maszyny wielosekcyjne, projekty rozwijane etapami. |
| Rozproszone I/O | Wejścia i wyjścia są montowane bliżej urządzeń, a CPU pozostaje centralnie. | Krótsze okablowanie, lepsza organizacja, łatwiejsze prowadzenie przewodów. | Zależność od sieci i konieczność dobrej diagnostyki komunikacji. | Duże obiekty, długie odcinki przewodów, wiele wysp sygnałowych. |
W praktyce najważniejsza jest nie sama etykieta rozwiązania, tylko skalowalność i serwisowalność. Gdy projekt rośnie, ja zakładam zwykle 15-20% rezerwy na sygnały i miejsce w szafie, bo dokładanie wszystkiego „na styk” kończy się później niepotrzebnym przebudowywaniem instalacji. W dobrze dobranej architekturze następnym krokiem jest już nie pytanie „czy to zadziała”, ale „czy da się to utrzymać i rozbudować bez chaosu”.
Jak dobrać PLC do maszyny lub linii
Dobór sterownika traktuję jak decyzję techniczną, a nie katalogową. Najpierw liczę sygnały, potem sprawdzam tempo procesu, a dopiero później patrzę na markę czy cenę. To zwykle oszczędza najwięcej czasu w uruchomieniu.
- Liczba i typ sygnałów - osobno cyfrowe, analogowe, szybkie wejścia, enkodery, napędy i komunikacja.
- Tempo procesu - czy układ może pracować z typowym skanem cyklicznym, czy potrzebuje szybkich reakcji i przerwań.
- Rozbudowa w przyszłości - czy projekt ma szansę urosnąć o kolejne stacje, napędy lub czujniki.
- Warunki środowiskowe - temperatura, wibracje, zakłócenia EMC, wilgoć, długość przewodów.
- Komunikacja - HMI, system nadrzędny, napędy, zdalne I/O, wizyjne systemy inspekcji.
- Diagnostyka i serwis - logi błędów, alarmy, podgląd tagów, łatwa wymiana modułów.
Warto też spojrzeć na organizację programu. W praktyce porządkuję logikę zgodnie z IEC 61131-3, bo to daje czytelniejsze bloki, łatwiejsze testowanie i mniej przypadkowych zależności między częściami programu. Sekwencje prowadzę oddzielnie, a zależności krytyczne umieszczam w miejscach, które nie rozmyją się w jednym wielkim bloku. To szczególnie ważne przy maszynach, które mają współpracować z HMI, napędami i nadrzędnym systemem produkcyjnym.
Jeśli projekt ma być rozwijany etapami, wybieram platformę, która nie zamknie mnie w jednym układzie wejść i wyjść. To różnica między sterownikiem, który po roku trzeba wymienić, a takim, który po prostu dostaje kolejne moduły. Z tego wynika kolejna, bardzo praktyczna część: gdzie najczęściej psuje się dobrze zaczęty projekt.
Najczęstsze błędy przy projektowaniu i uruchamianiu
Wiele problemów z PLC nie wynika ze złego sprzętu, tylko z błędów architektonicznych. Co gorsza, wychodzą one dopiero podczas uruchomienia, kiedy każda poprawka kosztuje czas i przestój.
- Brak rezerwy I/O - projekt kończy się dokładnie tam, gdzie kończą się wolne punkty. Potem nie ma miejsca na poprawki ani rozwój.
- Ignorowanie czasu skanu - program działa poprawnie w spokoju, ale w szybszym procesie zaczyna spóźniać reakcję.
- Łączenie wszystkiego w jeden blok - trudniej wtedy serwisować, testować i rozwijać logikę.
- Słaba diagnostyka - jeśli alarm mówi tylko „błąd”, a nie wskazuje przyczyny, serwis traci czas.
- Złe prowadzenie przewodów i ekranów - zakłócenia wracają później jako losowe błędy wejść lub komunikacji.
- Brak strategii retencji - po restarcie giną parametry, liczniki albo pozycje, które miały przetrwać zanik zasilania.
- Przecenianie standardowych wejść - szybkie impulsy, enkodery i ruch wymagają osobnego potraktowania, a nie tylko „zwykłego DI”.
Ja najczęściej widzę dwa niedoszacowania: czasu reakcji i diagnostyki. Pierwsze wychodzi przy ruchu, drugie przy awarii. Oba potrafią zamienić prosty projekt w kosztowną serię telefonów serwisowych. Dlatego, zanim system trafi na halę, coraz częściej warto sprawdzić go jeszcze w modelu 3D albo cyfrowym bliźniaku.
Co warto przenieść do symulacji 3D i uruchomienia wirtualnego
To szczególnie ważne w projektach, które od początku powstają jako część większej linii, stanowiska lub komórki produkcyjnej. W takim układzie geometria 3D pokazuje ruch, kolizje i dostęp serwisowy, ale to PLC spina wszystko w jeden logiczny scenariusz. Jeśli obie warstwy są dobrze opisane, uruchomienie jest znacznie spokojniejsze.
W praktyce do symulacji przenoszę przede wszystkim mapę sygnałów, sekwencje pracy, stany awaryjne i zależności czasowe. Chcę wiedzieć, co ma się stać po wciśnięciu startu, co blokuje ruch, jak długo czeka się na czujnik i co system zrobi, jeśli sygnał nie wróci na czas. To właśnie takie szczegóły najczęściej ujawniają się dopiero wtedy, gdy maszyna jeszcze nie istnieje fizycznie.
- Sygnalizacja start/stop i warunki zezwolenia.
- Krańcówki, czujniki obecności i czasy opóźnień.
- Blokady między strefami i zależności między stacjami.
- Alarmy, reset i logika powrotu do stanu bezpiecznego.
- Komunikacja z napędami, HMI i systemem nadrzędnym.
Jeśli model 3D ma być czymś więcej niż ładną wizualizacją, PLC musi być opisany równie starannie jak mechanika. Wtedy cyfrowe uruchomienie nie jest dodatkiem marketingowym, tylko realnym narzędziem do skracania rozruchu i wyłapywania błędów zanim trafią na halę. Zostaje jeszcze jedna rzecz: co sprawdziłbym przed decyzją o zakupie albo modernizacji sterownika.
Na co patrzę przed modernizacją lub zakupem kolejnego sterownika
Gdybym miał zostawić tylko jedną praktyczną listę, wyglądałaby tak:
- Czy CPU ma zapas na liczbę zadań, które planuję dziś i za dwa lata.
- Czy I/O jest dobrane z rezerwą, a nie „na styk”.
- Czy komunikacja obsłuży HMI, napędy, zdalne moduły i ewentualny system nadrzędny.
- Czy diagnostyka pozwoli szybko znaleźć przyczynę awarii, a nie tylko jej objaw.
- Czy serwis da się wykonać bez demontażu połowy szafy.
Jeżeli mam wskazać jedną zasadę, to jest ona prosta: dobry PLC nie wygrywa samą mocą, tylko zgodnością między architekturą, programem i realnym procesem. Kiedy te trzy warstwy są spójne, maszyna pracuje przewidywalnie, a rozbudowa nie zamienia się w kosztowną przebudowę od zera.
