Termopara to jeden z tych czujników, które wyglądają niepozornie, a w praktyce decydują o stabilności całego procesu. W automatyce przemysłowej sprawdza się tam, gdzie temperatura zmienia się szybko, warunki są ciężkie, a odczyt musi być odporny na drgania, wysokie ciepło i pracę ciągłą. Poniżej wyjaśniam, jak działa taki czujnik, kiedy ma sens, jakie są jego typy i gdzie najczęściej popełnia się błędy przy doborze.
Najkrócej: termopara nie mierzy temperatury „wprost” jak magiczny moduł z katalogu, tylko zamienia różnicę temperatur na bardzo małe napięcie. To proste rozwiązanie ma sporo zalet, ale tylko wtedy, gdy rozumie się jego ograniczenia. I właśnie to chcę tu uporządkować bez zbędnej teorii.
Najważniejsze rzeczy o termoparach, które warto znać od razu
- Termopara to czujnik temperatury zbudowany z dwóch różnych przewodników, który generuje napięcie zależne od różnicy temperatur.
- Jej największą zaletą jest odporność na trudne warunki, szeroki zakres pomiaru i szybka reakcja.
- W automatyce przemysłowej najczęściej spotyka się typy K, J, T, N oraz S i R.
- Do precyzyjnych pomiarów w umiarkowanych temperaturach często lepszy bywa Pt100, ale w wysokich temperaturach termopara zwykle wygrywa.
- Najczęstsze błędy dotyczą kompensacji zimnego końca, złego typu przewodu i niepoprawnego montażu.
- O jakości pomiaru decyduje nie tylko sam czujnik, ale też osłona, okablowanie, przetwornik i warunki procesu.
Czym jest termopara i dlaczego w automatyce przemysłowej wciąż wygrywa
Termopara to czujnik temperatury oparty na zjawisku termoelektrycznym. W praktyce składa się z dwóch różnych materiałów połączonych w jednym punkcie pomiarowym. Gdy to złącze znajduje się w innej temperaturze niż drugi koniec układu, pojawia się napięcie, które można przeliczyć na temperaturę.
To właśnie dlatego termopary są tak popularne w automatyce przemysłowej. Są proste konstrukcyjnie, wytrzymałe i potrafią pracować tam, gdzie delikatniejsze czujniki szybko zaczynają się gubić. W piecach, suszarniach, procesach obróbki metalu, urządzeniach grzewczych czy systemach do przetwórstwa tworzyw najważniejsze staje się nie tyle laboratoryjne „idealne” wskazanie, ile stabilny i odporny pomiar w realnych warunkach.
Ja zwykle patrzę na termoparę jak na narzędzie do pracy w terenie, a nie do spokojnego pomiaru w sterylnym środowisku. W drukarkach 3D, ekstruderach czy innych układach grzania jej szybkość reakcji ma znaczenie równie duże jak w klasycznych liniach produkcyjnych. Z tego powodu termopara nadal ma bardzo mocną pozycję, mimo że na papierze część rozwiązań bywa dokładniejsza. To prowadzi do najważniejszego pytania: jak dokładnie zamienia ona temperaturę na sygnał elektryczny?
Jak działa termopara i skąd bierze się sygnał pomiarowy

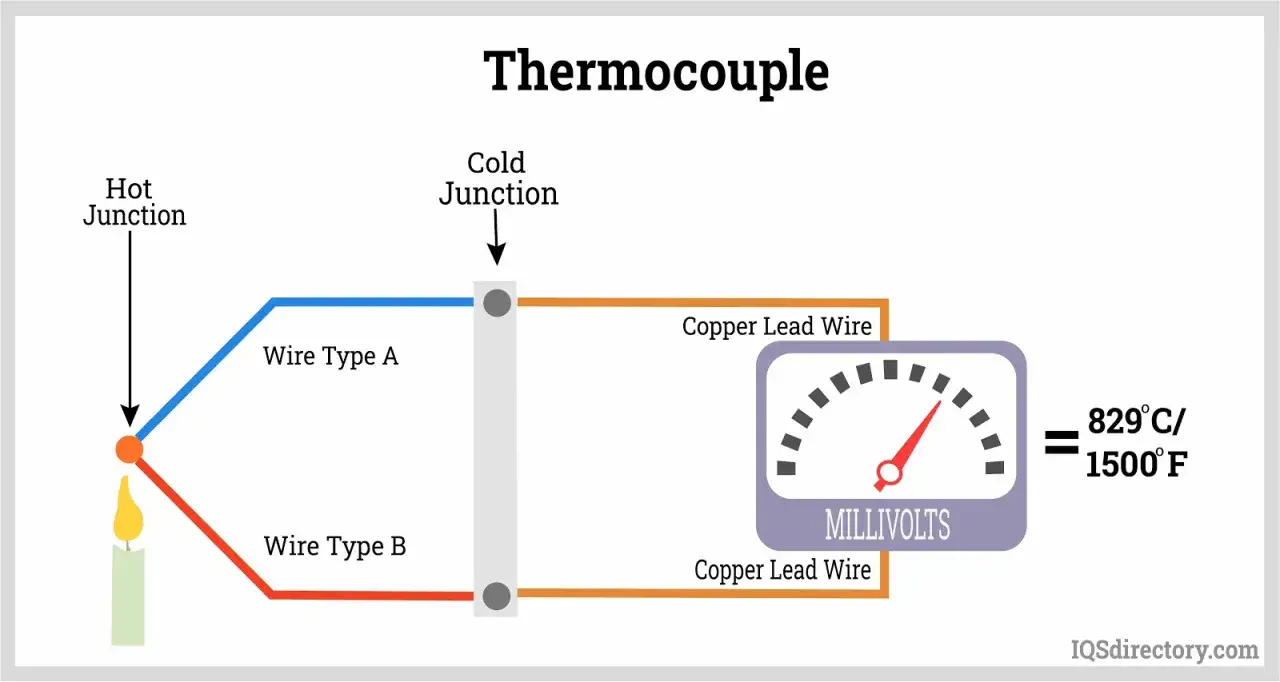

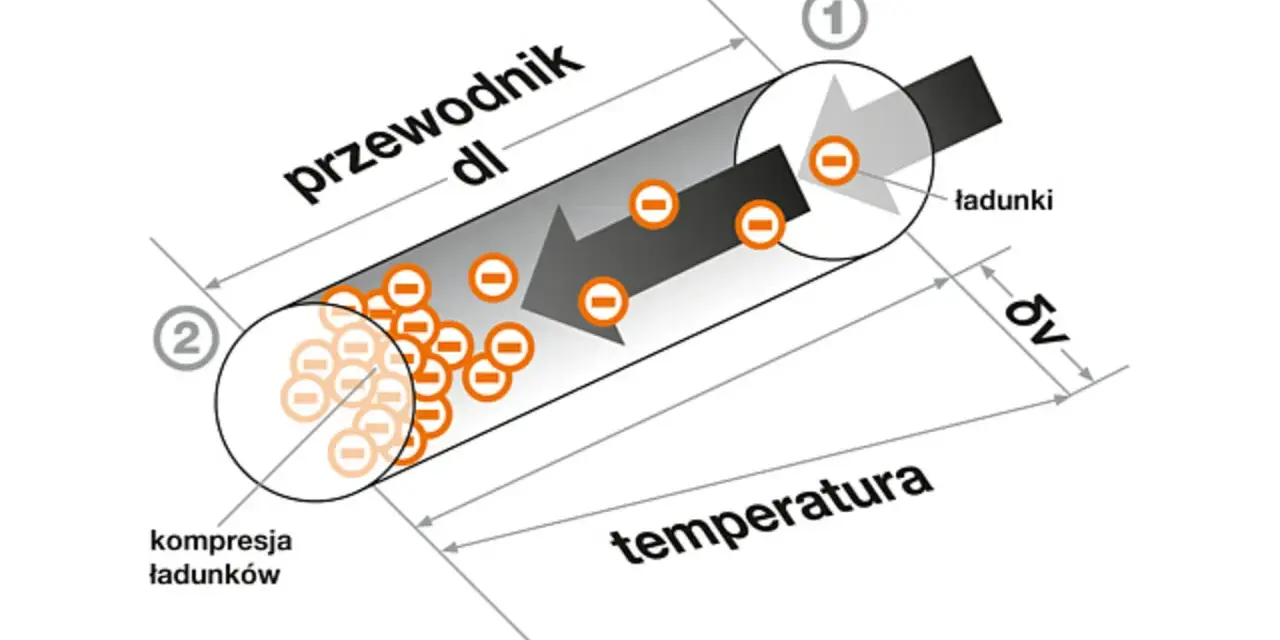

Mechanizm działania termopary opiera się na efekcie Seebecka. Jeśli połączysz dwa różne metale lub stopy i ich złącza znajdą się w różnych temperaturach, w obwodzie pojawi się bardzo małe napięcie. To napięcie nie jest przypadkowe, tylko zależy od różnicy temperatur między złączem pomiarowym a punktem odniesienia.
W praktyce wygląda to tak:
- Złącze pomiarowe trafia do procesu i „widzi” rzeczywistą temperaturę medium, powierzchni albo elementu maszyny.
- Drugi koniec przewodów podłącza się do aparatury pomiarowej, sterownika lub przetwornika.
- Układ elektroniczny mierzy napięcie rzędu milivoltów i przelicza je na temperaturę.
- System uwzględnia kompensację zimnego końca, czyli temperaturę miejsca, w którym termopara jest podłączona do elektroniki.
Ten ostatni punkt jest kluczowy. Bez kompensacji zimnego końca pomiar byłby niepełny, bo termopara nie daje bezpośrednio „temperatury obiektu”, tylko informację o różnicy temperatur. Właśnie dlatego nowoczesne sterowniki, mierniki i transmitery mają wbudowane mechanizmy kompensacyjne. W systemach przemysłowych nie chodzi więc o samo podłączenie przewodów, lecz o poprawne zbudowanie całego toru pomiarowego.
Warto też pamiętać, że sygnał z termopary jest słaby i podatny na zakłócenia. Dlatego znaczenie mają przewody odpowiedniego typu, ekranowanie, długość trasy kablowej i sposób prowadzenia instalacji. Gdy to wszystko jest dobrze zrobione, termopara staje się bardzo praktycznym źródłem danych. Skoro wiadomo już, jak działa, sensownie jest przejść do wyboru typu, bo to właśnie tutaj najłatwiej popełnić kosztowny błąd.
Najpopularniejsze typy termopar i kiedy który wybrać
Nie każda termopara nadaje się do każdego procesu. W przemyśle najczęściej spotkasz kilka podstawowych typów, a każdy z nich ma inną charakterystykę, zakres pracy i poziom odporności. Poniższe zestawienie pomaga szybko ocenić, który wariant ma sens w danej aplikacji.
| Typ | Orientacyjny zakres | Największa zaleta | Typowe zastosowanie | Uwaga praktyczna |
|---|---|---|---|---|
| K | około -200 do 1200/1260°C | Uniwersalność i dobry kompromis cena/wytrzymałość | Piece, grzałki, linie technologiczne, automatyka maszyn | To najczęstszy wybór, ale nie zawsze najlepszy w środowiskach o specyficznej atmosferze |
| J | około -40 do 750°C | Prosta konstrukcja i niska cena | Starsze instalacje, procesy o umiarkowanej temperaturze | Słabiej znosi długotrwałą pracę w trudnych warunkach utleniających |
| T | około -200 do 350°C | Bardzo dobra stabilność przy niskich temperaturach | Chłodnictwo, laboratoria, delikatniejsze procesy | Nie jest to typ do wysokich temperatur, mimo że bywa niedoceniany |
| N | około -200 do 1300°C | Lepsza stabilność długoterminowa niż w typie K | Wymagające procesy przemysłowe, piece, wysoka temperatura | Często lepsza opcja, gdy liczy się stabilność, a nie tylko popularność |
| S / R | około 0 do 1600°C | Wysoka odporność temperaturowa i stabilność | Piece wysokotemperaturowe, laboratoria, procesy specjalne | Wyraźnie droższe, więc opłacają się tam, gdzie naprawdę są potrzebne |
Jeśli miałbym uprościć wybór do jednej zasady, powiedziałbym tak: typ K jest najbezpieczniejszym punktem startowym, ale nie wolno traktować go jako odpowiedzi na wszystko. Przy wysokiej temperaturze i długiej pracy lepiej zweryfikować N, a przy bardzo wysokich temperaturach zwykle wchodzą w grę S lub R. W niskich zakresach i w zastosowaniach wymagających dobrej stabilności sens ma z kolei typ T.
Dobór typu jest więc pierwszym filtrem, ale nie ostatnim. Równie często pojawia się pytanie, czy termopara nie powinna zostać po prostu zastąpiona Pt100. I tu odpowiedź zależy od tego, czego naprawdę oczekujesz od pomiaru.
Termopara a Pt100 nie są tym samym wyborem
W praktyce porównanie termopary z Pt100 pojawia się bardzo często, bo oba rozwiązania służą do pomiaru temperatury, ale działają inaczej i sprawdzają się w innych warunkach. Pt100 jest czujnikiem rezystancyjnym, który zmienia opór wraz z temperaturą. Termopara generuje napięcie. To już samo w sobie wpływa na charakter całego układu.
| Kryterium | Termopara | Pt100 |
|---|---|---|
| Zakres temperatur | Bardzo szeroki, szczególnie w wysokich temperaturach | Zwykle lepszy w niższych i średnich zakresach |
| Dokładność | Wystarczająca do wielu procesów, ale zwykle niższa niż w Pt100 | Zazwyczaj lepsza dokładność i powtarzalność |
| Reakcja na zmianę temperatury | Najczęściej szybsza, zwłaszcza przy małej masie złącza | Zależna od konstrukcji, zwykle nieco wolniejsza |
| Odporność na trudne warunki | Bardzo dobra, szczególnie w wysokiej temperaturze i drganiach | Dobra, ale częściej wymaga spokojniejszych warunków |
| Złożoność toru pomiarowego | Wymaga poprawnej kompensacji zimnego końca | Układ bywa prostszy w interpretacji |
Ja zwykle upraszczam to tak: Pt100 wybiera się wtedy, gdy priorytetem jest precyzja w umiarkowanym zakresie, a termoparę wtedy, gdy ważniejsza jest odporność, zakres i szybkość reakcji. To dlatego termopary tak dobrze czują się w automatyce przemysłowej, w układach grzania, w piecach, przy obróbce tworzyw i w miejscach, gdzie czujnik pracuje „na pierwszej linii”.
W urządzeniach takich jak hotendy, komory grzania czy piece do obróbki cieplnej różnica między tymi rozwiązaniami nie jest akademicka. Jeśli proces ma szybko reagować na zmiany, a temperatura potrafi być wysoka, termopara często daje więcej korzyści niż pozornie dokładniejszy, ale wolniejszy czujnik. Taki wybór ma jednak sens tylko wtedy, gdy tor pomiarowy jest poprawnie zbudowany, bo właśnie tutaj pojawiają się najczęstsze błędy.
Co najczęściej psuje pomiar temperatury
Wiele problemów z termoparą nie wynika z samej termopary, tylko z otoczenia, montażu albo złego doboru osprzętu. To dobra wiadomość, bo sporo usterek da się przewidzieć i wyeliminować na etapie projektu.
- Brak lub zła kompensacja zimnego końca - bez tego wynik będzie obarczony błędem już na poziomie podłączenia.
- Niewłaściwy typ przewodu - przewód kompensacyjny służy do przeniesienia sygnału z termopary bez zaburzania charakterystyki; jeśli dobierzesz go źle, pomiar zacznie „odpływać”.
- Pomylenie typu termopary w sterowniku - urządzenie musi wiedzieć, czy pracuje z K, J, T czy innym standardem.
- Zbyt duża odległość lub słabe ekranowanie - sygnał jest mały, więc zakłócenia elektromagnetyczne potrafią wejść w wynik szybciej, niż wielu instalatorów zakłada.
- Zły montaż złącza pomiarowego - jeśli czujnik nie ma dobrego kontaktu z mierzonym punktem, pokazuje temperaturę „obok” procesu, a nie sam proces.
- Niewłaściwa osłona ochronna - za gruba osłona spowalnia odpowiedź, a źle dobrany materiał może skrócić żywotność czujnika.
- Praca w atmosferze niezgodnej z materiałem termopary - nie każdy stop dobrze znosi każde środowisko, zwłaszcza przy długiej ekspozycji.
Najczęstszy błąd, jaki widzę, to przekonanie, że „termopara po prostu działa”. Ona działa, ale tylko w określonym układzie warunków. Gdy ktoś oszczędza na kablu, przetworniku albo montażu, potem obwinia sam czujnik. W rzeczywistości czujnik jest zwykle tylko jednym z elementów problemu. To prowadzi do pytania, gdzie termopara daje największy sens biznesowy i techniczny, a gdzie lepiej od razu rozważyć inne rozwiązanie.
Gdzie termopara sprawdza się najlepiej w praktyce
Termopara najmocniej błyszczy w procesach, w których liczą się wysoka temperatura, szybka reakcja i odporność mechaniczna. W automatyce przemysłowej spotkasz ją przede wszystkim tam, gdzie czujnik ma pracować długo i nie zawsze w idealnych warunkach.
Najbardziej naturalne zastosowania to:
- piece przemysłowe i komory grzewcze,
- linie do obróbki cieplnej metali,
- wtryskarki i układy kontroli temperatury tworzyw,
- suszarnie i urządzenia do podgrzewania procesowego,
- kotły, palniki i instalacje zabezpieczeń termicznych,
- drukarki 3D oraz systemy grzania w maszynach do przetwórstwa materiałów, gdzie ważna jest szybka odpowiedź czujnika.
Właśnie w takich zastosowaniach docenia się prostotę termopary. Ma niewielkie wymiary, potrafi pracować w trudnym otoczeniu i daje sygnał, który można łatwo wpiąć w automatykę. Co ważne, jej przewagą nie jest tylko temperatura maksymalna. Równie istotna bywa odporność na wibracje, dynamiczne zmiany ciepła i możliwość zamontowania czujnika blisko strefy procesu.
Jednocześnie trzeba zachować realizm: termopara nie jest najlepsza do każdego zadania. Jeśli proces jest wolny, zakres temperatur umiarkowany, a priorytetem jest bardzo wysoka dokładność, Pt100 może być lepszy. Jeśli jednak proces jest gorący, szybki albo trudny mechanicznie, termopara zwykle zaczyna mieć więcej sensu. Zostaje jeszcze ostatnia, bardzo praktyczna część: jak dobrać ją tak, żeby nie przepłacić i nie rozczarować się po uruchomieniu.
Dobór termopary zaczyna się od procesu, nie od katalogu
Jeśli miałbym zostawić jedną rzecz do zapamiętania, byłaby to ta: najpierw opis procesu, potem wybór czujnika. Sama nazwa typu nie wystarczy, bo termopara dobierana „z tabelki” często działa tylko na papierze. W praktyce warto przejść przez kilka konkretnych pytań.
Sprawdź przede wszystkim:
- jaki jest realny zakres temperatury pracy, a nie tylko temperatura maksymalna w teorii,
- czy ważniejsza jest szybkość reakcji, dokładność, czy trwałość,
- w jakiej atmosferze czujnik będzie pracował,
- czy potrzebujesz osłony ochronnej, i jeśli tak, to z jakiego materiału,
- jak długi będzie odcinek przewodu i czy instalacja jest narażona na zakłócenia,
- czy sterownik obsługuje właściwy typ termopary i poprawną kompensację zimnego końca,
- czy cały układ ma być tani, czy raczej stabilny i odporny przez długi czas.
W praktyce najwięcej problemów znika wtedy, gdy myśli się o termoparze jak o części układu, a nie o samym czujniku. Dobra osłona, odpowiedni przewód, poprawny montaż i właściwy przetwornik potrafią zmienić zwykły pomiar w naprawdę solidne narzędzie kontroli procesu. Jeśli zaczynasz od realnych warunków pracy, termopara daje bardzo rozsądny kompromis między ceną, trwałością i funkcjonalnością.
Dlatego w automatyce przemysłowej nie wygrywa ten czujnik, który wygląda najprościej w karcie katalogowej, tylko ten, który najlepiej pasuje do procesu. A termopara pasuje zaskakująco często: od pieców i maszyn grzewczych po układy, w których liczy się szybka, odporna kontrola temperatury bez zbędnej komplikacji.
