Wyłącznik krańcowy to prosty element, ale w automatyce przemysłowej często decyduje o tym, czy maszyna zatrzyma się dokładnie tam, gdzie powinna. W tym artykule rozkładam na części pierwsze zasadę działania, budowę, typy, zastosowania i najczęstsze błędy przy doborze oraz montażu. Dorzucam też praktyczne wskazówki, które pomagają odróżnić solidne rozwiązanie od takiego, które tylko „działa na stole”.
Najważniejsze fakty o krańcówce w skrócie
- Zasada działania opiera się na wykryciu osiągnięcia konkretnego położenia i zmianie stanu styków albo sygnału wejściowego.
- W najprostszej wersji ruchomy element naciska dźwignię, rolkę lub popychacz, a sterownik dostaje informację o końcu ruchu.
- W praktyce najczęściej liczy się nie tylko sam czujnik, ale też sposób montażu, odporność obudowy i dobór styków NO/NC.
- W automatyce przemysłowej krańcówki służą do bazowania osi, ograniczania ruchu, kontroli osłon i zabezpieczenia napędów.
- Do trudnych warunków trzeba brać pod uwagę IP, temperaturę pracy, pył, wilgoć i częstotliwość cykli.
- W układach bezpieczeństwa zwykły wyłącznik krańcowy nie zawsze wystarczy samodzielnie, nawet jeśli mechanicznie działa bez zarzutu.

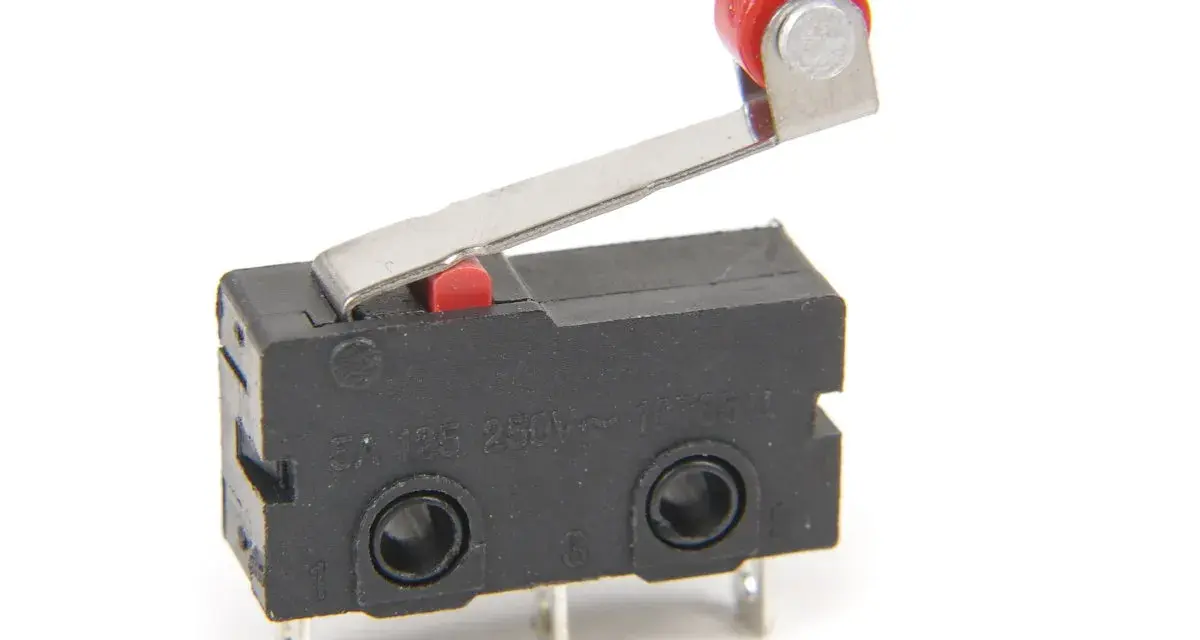

Jak działa wyłącznik krańcowy w chwili kontaktu z mechanizmem
Z mojego punktu widzenia najłatwiej zrozumieć działanie krańcówki wtedy, gdy przestaniemy myśleć o niej jak o „czujniku”, a zaczniemy jak o małym przełączniku uruchamianym ruchem maszyny. Ruchomy element urządzenia dociska dźwignię, rolkę albo popychacz, a ten wymusza zmianę stanu styków. Sterownik dostaje wtedy prosty sygnał: ruch osiągnął granicę, można zatrzymać napęd, zmienić kierunek albo uruchomić kolejną sekwencję.
W praktyce przebieg wygląda zwykle tak:
- Element maszyny zbliża się do ustalonej pozycji granicznej.
- Aktywator krańcówki zostaje mechanicznie poruszony.
- Styki zmieniają stan z otwartych na zamknięte albo odwrotnie.
- Wejście sterownika PLC, przekaźnik albo układ napędowy odczytuje zmianę.
- System wykonuje zaprogramowaną reakcję, na przykład zatrzymanie osi lub odwrócenie ruchu.
To właśnie dlatego wyłącznik krańcowy działa tak dobrze w prostych i powtarzalnych zadaniach. Nie potrzebuje skomplikowanej analizy obrazu, algorytmu ani kalibracji w czasie rzeczywistym. Jest bezpośredni, czytelny i łatwy do diagnostyki. Tę prostotę warto jednak dobrze rozumieć, bo od niej zależy, jak zaprojektowana jest sama krańcówka i co może pójść nie tak.
Z czego składa się krańcówka i co mówią jej styki
W typowej wersji mechanicznej wyłącznik krańcowy ma kilka podstawowych elementów: obudowę, mechanizm uruchamiający, sprężynę powrotną i zestyk elektryczny. Obudowa chroni wnętrze przed pyłem, wilgocią i uderzeniami, a mechanizm uruchamiający zamienia ruch maszyny na wyraźną zmianę stanu styków. Właśnie na tym etapie większość osób popełnia błąd: skupia się na samej dźwigni, a ignoruje środowisko pracy, sposób prowadzenia przewodu i jakość styku.
Najważniejsze oznaczenia, które warto znać, to:
- NO - normalnie otwarty, czyli styk zamyka się dopiero po zadziałaniu.
- NC - normalnie zamknięty, czyli styk rozłącza się po zadziałaniu.
- COM - styk wspólny, używany w układach przełącznych.
W praktyce NC często bywa preferowany w układach, w których ważne jest wykrycie przerwy w obwodzie. Jeśli przewód pęknie albo krańcówka ulegnie uszkodzeniu, układ łatwiej zauważy problem, bo obwód przestaje być zamknięty. To nie jest uniwersalna zasada do każdego zastosowania, ale w automatyce przemysłowej ma duże znaczenie, zwłaszcza tam, gdzie liczy się reakcja na awarię, a nie tylko na sam ruch.
| Typ styku | Jak się zachowuje | Kiedy ma sens |
|---|---|---|
| NO | Obwód zamyka się po aktywacji | Gdy sygnał ma pojawić się dopiero po osiągnięciu pozycji końcowej |
| NC | Obwód otwiera się po aktywacji | Gdy chcesz łatwiej wykrywać przerwę w obwodzie i stosować prostą logikę bezpieczeństwa |
| NO/NC/COM | Przełączanie między dwoma stanami | Gdy potrzebujesz większej elastyczności w sterowaniu lub diagnostyce |
Jeśli rozumiesz już budowę i logikę styków, łatwiej ocenisz, dlaczego jedne krańcówki pracują latami, a inne zaczynają sprawiać kłopoty po kilku tysiącach cykli. To prowadzi prosto do pytania o rodzaje i praktyczne różnice między nimi.
Jakie są najczęstsze rodzaje i kiedy wybrać każdy z nich
W codziennej praktyce spotyka się kilka rodzin wyłączników krańcowych, ale nie każda z nich sprawdza się w tym samym miejscu. Jeśli mam wybierać do maszyny, patrzę najpierw na sposób kontaktu z ruchem, a dopiero potem na markę czy wygląd obudowy.
| Rodzaj | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Mechaniczny z dźwignią | Prosty, tani, łatwy do odczytania | Zużycie styków i elementu uruchamiającego | Bramy, osie liniowe, proste maszyny |
| Mechaniczny z rolką | Mniejsze tarcie, lepszy dla ruchów ślizgowych | Wciąż element kontaktowy, więc wymaga prawidłowego ustawienia | Przenośniki, mechanizmy przesuwne, prowadnice |
| Popychaczowy | Bardzo kompaktowy, dobry do krótkiego skoku | Mniej tolerancyjny na boczne obciążenia | Małe maszyny, moduły pomocnicze, zabudowane układy |
| Bezdotykowy magnetyczny lub indukcyjny | Mniejsza awaryjność mechaniczna, brak tarcia | Nie zawsze zastąpi klasyczną krańcówkę w prostym układzie | Środowiska z częstymi cyklami, zabrudzeniami, wibracjami |
| Optyczny | Wysoka precyzja, szybka reakcja | Wrażliwość na zabrudzenia i ustawienie | Precyzyjne aplikacje i stanowiska testowe |
W automatyce przemysłowej najczęściej wygrywa rozwiązanie najprostsze, ale dobrze dobrane do warunków pracy. Gdy ruch jest agresywny, a cykli jest bardzo dużo, bezdotykowy wariant może okazać się rozsądniejszy niż klasyczna krańcówka z rolką. Z kolei w zwykłym zatrzymaniu osi czy bazowaniu mechanizmu prosty styk nadal bywa najpraktyczniejszy.
To samo widać w urządzeniach z obszaru technologii 3D. W drukarkach 3D krańcówki odpowiadają za bazowanie osi X, Y i Z, więc ich powtarzalność ma bezpośredni wpływ na jakość pierwszej warstwy. Jeśli taki element działa niestabilnie, problem nie kończy się na jednym błędzie odczytu - rozjeżdża się cała geometria startu. I właśnie dlatego wybór typu ma większe znaczenie, niż wygląda na pierwszy rzut oka.
Gdzie wyłączniki krańcowe sprawdzają się najlepiej w automatyce przemysłowej
Najbardziej oczywiste zastosowanie to zatrzymanie ruchu w momencie osiągnięcia końca zakresu, ale w praktyce zakres zastosowań jest szerszy. Krańcówki pracują tam, gdzie trzeba potwierdzić pozycję, rozpocząć kolejny etap procesu albo zabezpieczyć mechanizm przed wyjazdem poza bezpieczny obszar.
- Bramy i zasuwy - kontrola położeń krańcowych przy otwieraniu i zamykaniu.
- Przenośniki - wykrywanie końca drogi wózka, stopera lub ogranicznika.
- Osie liniowe i stoły robocze - bazowanie i ochrona przed dojechaniem do końca prowadnicy.
- Robotyka - potwierdzenie pozycji pomocniczej, referencyjnej albo serwisowej.
- Maszyny CNC - sygnał krańcowy przy homingu, ograniczeniu zakresu lub osłonach.
- Drukarki 3D - zerowanie osi i kontrola położenia, szczególnie przy starcie zadania.
W tych aplikacjach najważniejsza nie jest sama „obecność sygnału”, tylko jego wiarygodność. Jeśli wyłącznik przekazuje informację o położeniu za wcześnie albo za późno, sterowanie zaczyna działać pozornie poprawnie, ale mechanika dostaje niepotrzebne przeciążenia. W małych urządzeniach to bywa tylko irytujące. W dużych liniach może już oznaczać kosztowny postój.
Warto też pamiętać o warunkach środowiskowych. W realnych instalacjach spotyka się obudowy o ochronie IP66 lub IP67, a zakres temperatur pracy często mieści się mniej więcej między -25 a 70°C, z wersjami przystosowanymi nawet do -40°C. Taki parametr nie jest ozdobą w katalogu, tylko wskazówką, czy krańcówka wytrzyma pył, wilgoć, mycie ciśnieniowe albo pracę w chłodniejszej strefie produkcyjnej. Ten temat prowadzi do kolejnego, bardziej praktycznego pytania: jak dobrać i podłączyć urządzenie, żeby nie tworzyć sobie problemów już na etapie montażu.
Jak dobrać i podłączyć wyłącznik, żeby działał stabilnie
Dobór krańcówki zaczynam od odpowiedzi na cztery pytania: co ma wykrywać, jak często będzie pracować, w jakim środowisku i jak ma reagować sterownik. Dopiero potem patrzę na cenę. To brzmi banalnie, ale w praktyce wiele problemów bierze się z odwrócenia tej kolejności.
- Sprawdź sposób pracy styku - czy potrzebujesz NO, NC czy przełącznego.
- Dobierz mechanikę aktywatora - dźwignia, rolka, popychacz albo wariant bezdotykowy.
- Oceń środowisko - pył, wilgoć, drgania, temperatura, kontakt z chłodziwem lub olejem.
- Uwzględnij okablowanie - długość przewodu, prowadzenie w korytach i jakość dławika.
- Sprawdź wymagania sterownika - wejście cyfrowe, logika 24 V DC, filtracja drgań styków.
Jeżeli chodzi o podłączenie, najczęściej spotykam dwa podejścia. Pierwsze to prosty obwód sygnałowy do PLC albo przekaźnika, gdzie krańcówka tylko informuje o położeniu. Drugie to obwód związany z bezpieczeństwem, w którym sam sygnał nie wystarcza i trzeba uwzględnić ocenę ryzyka, redundancję oraz odpowiednią architekturę układu. Tego drugiego obszaru nie traktowałbym jak zwykłego „podpięcia przewodu”, bo tam zwykły błąd montażowy może mieć znacznie poważniejsze skutki.
W praktyce dobrze jest też przewidzieć drgania styków, czyli krótkie, niepożądane zmiany stanu przy mechanicznym przełączaniu. Sterownik zwykle radzi sobie z tym programowo lub sprzętowo, ale tylko wtedy, gdy projekt od początku uwzględnia taki efekt. Do tego dochodzi jeszcze ustawienie mechaniczne: zbyt duży luz, boczne obciążenie dźwigni albo słabe zamocowanie sprawiają, że krańcówka zużywa się szybciej, niż powinna. To właśnie prowadzi do najczęstszych błędów, które na początku wyglądają niewinnie.
Typowe błędy i ograniczenia, które wychodzą dopiero w pracy
Najczęściej psuje się nie sam pomysł na zastosowanie krańcówki, tylko sposób jej włączenia w cały układ. Z mojego doświadczenia wynika, że pierwsze problemy pojawiają się zwykle tam, gdzie ktoś liczy na „prosty styk”, a ignoruje mechanikę, środowisko i cykl pracy.
- Zbyt mocne lub skośne naciskanie aktywatora, które przyspiesza zużycie mechaniczne.
- Dobór zbyt lekkiej obudowy do miejsca narażonego na pył, wibracje albo mycie.
- Użycie niewłaściwego styku, zwłaszcza gdy logika sterowania wymaga innego zachowania przy awarii.
- Brak uwzględnienia drgań styków i przez to fałszywe odczyty.
- Traktowanie zwykłej krańcówki jako pełnoprawnego elementu bezpieczeństwa bez analizy ryzyka.
- Montowanie czujnika w miejscu, w którym ruch elementu jest niestabilny i niepowtarzalny.
Warto tu postawić jasną granicę: wyłącznik krańcowy świetnie sprawdza się jako czujnik położenia i prosty element sterowania, ale nie zawsze wystarczy tam, gdzie wymagana jest realna funkcja bezpieczeństwa. Jeżeli od zatrzymania zależy ochrona operatora lub osłony, sam mechaniczny „klik” to za mało. Potrzebny jest dobór całego układu, a nie tylko jednego komponentu.
Drugie ograniczenie jest bardziej prozaiczne, ale równie ważne: krańcówka ma ograniczoną trwałość mechaniczną. Każdy cykl to pewne zużycie, nawet jeśli niewielkie. Dlatego przy bardzo intensywnej pracy czasem rozsądniej jest przejść na wariant bezdotykowy albo przynajmniej wybrać konstrukcję o wyższej odporności na liczbę przełączeń. To nie jest kwestia „lepsze-gorsze”, tylko dopasowania do realnego trybu pracy.
Co sprawia, że krańcówka pracuje latami bez problemu
Jeśli miałbym wskazać jedną rzecz, która najbardziej decyduje o trwałości, powiedziałbym: dobór do warunków, a nie tylko do schematu. Dobrze dobrany wyłącznik krańcowy nie musi być najdroższy ani najbardziej rozbudowany. Musi po prostu pasować do ruchu, środowiska i logiki sterowania.
Najlepsze rezultaty daje zwykle prosta checklista: stabilny montaż bez bocznych naprężeń, odpowiedni stopień ochrony, właściwy typ styku, sensowny zapas względem liczby cykli i test po instalacji. Gdy te elementy są dopięte, krańcówka robi dokładnie to, od czego została stworzona: przewidywalnie zamyka lub otwiera obwód w momencie osiągnięcia granicy ruchu.
W automatyce przemysłowej to często mały detal, ale właśnie takie detale decydują o tym, czy maszyna pracuje płynnie, czy co chwilę wymaga korekty. Jeśli chcesz, mogę też przygotować osobny materiał o doborze krańcówki do konkretnego zastosowania, na przykład do drukarki 3D, bramy automatycznej albo osi CNC.
