Termistor co to właściwie jest? To rezystor półprzewodnikowy, którego opór zmienia się wraz z temperaturą, więc potrafi reagować tam, gdzie zwykły rezystor zachowuje się biernie. W automatyce przemysłowej taki element trafia do układów pomiaru, ochrony i sterowania grzaniem, bo daje szybki sygnał o tym, co dzieje się w procesie. W tym tekście wyjaśniam, jak działa, czym różni się NTC od PTC i kiedy termistor ma większy sens niż RTD albo termopara.
Najważniejsze fakty o termistorach w skrócie
- Termistor nie ma stałej rezystancji, tylko zmienia ją pod wpływem temperatury.
- NTC obniża opór, gdy temperatura rośnie, a PTC zachowuje się odwrotnie.
- W automatyce przemysłowej NTC częściej służy do pomiaru, a PTC do ochrony.
- Na wynik mocno wpływają samonagrzewanie, sposób montażu i kalibracja.
- W układach 3D i maszynach produkcyjnych termistor ma sens wtedy, gdy liczy się szybka reakcja i mały rozmiar.
Czym jest termistor i dlaczego reaguje na temperaturę
Termistor to element z grupy czujników rezystancyjnych, ale nie należy mylić go ze zwykłym rezystorem. Jego materiał zmienia właściwości elektryczne pod wpływem ciepła, więc opór rośnie albo maleje razem z temperaturą. Właśnie dlatego termistor jest użyteczny tam, gdzie potrzebuję nie tyle „stałej wartości”, ile informacji o stanie termicznym układu.
W praktyce najczęściej mam do czynienia z dwoma rodzinami: NTC i PTC. W NTC opór spada, gdy temperatura rośnie, a w PTC rośnie. To proste rozróżnienie, ale za nim stoi cały sposób doboru czujnika, elektroniki i algorytmu odczytu. Jeśli w projekcie chodzi o pomiar temperatury, najczęściej wybiera się NTC; jeśli o zabezpieczenie, częściej wygrywa PTC.

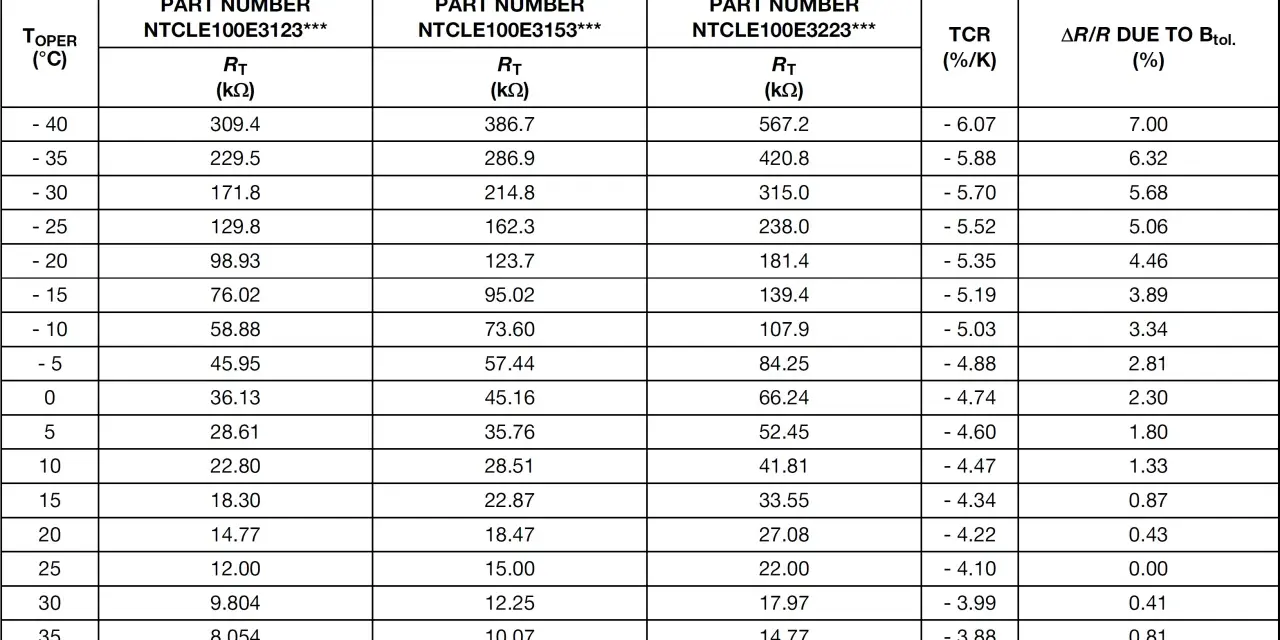

W dokumentacji patrzę najpierw na dwa parametry: R25, czyli rezystancję przy 25°C, oraz B-value, czyli współczynnik opisujący stromiznę charakterystyki opór-temperatura. To właśnie one mówią, jak czujnik zachowa się w realnym układzie, a nie tylko na papierze. Sama definicja jest więc tylko punktem wyjścia, bo dopiero sposób włączenia do obwodu decyduje o tym, czy termistor da sensowny sygnał.
Od tej definicji naturalnie przechodzimy do pytania ważniejszego dla praktyka: jak taki element zachowuje się po podłączeniu do sterownika albo wejścia pomiarowego.
Jak działa termistor w układzie pomiarowym
Najprostszy układ z termistorem to dzielnik napięcia. Do jednego ramienia trafia czujnik, do drugiego rezystor odniesienia, a sterownik albo przetwornik ADC mierzy zmianę napięcia i przelicza ją na temperaturę. To rozwiązanie jest popularne, bo jest tanie, szybkie i łatwe do wdrożenia, ale dobrze działa tylko wtedy, gdy cały tor pomiarowy został rozsądnie zaprojektowany.
Największy błąd, jaki widzę w praktyce, to ignorowanie samonagrzewania. Jeśli przez termistor popłynie zbyt duży prąd, sam zacznie się ogrzewać i pokaże temperaturę wyższą niż rzeczywista. To nie jest problem teoretyczny, tylko bardzo praktyczny: przy słabym doborze rezystora odniesienia lub zbyt agresywnym odczycie wynik potrafi odjechać dokładnie wtedy, gdy pomiar jest najbardziej potrzebny.
Drugi temat to nieliniowość. NTC nie zmienia oporu w sposób wygodny dla człowieka, więc sterownik zwykle korzysta z tablic, równania beta albo równania Steinharta-Harta, czyli matematycznego opisu zależności oporu od temperatury. W prostym układzie to tylko kilka linijek kodu, ale w precyzyjnej regulacji ma to duże znaczenie. Jeżeli zrobisz z tego „goły” odczyt bez korekty, będziesz mieć sygnał, ale niekoniecznie wiarygodny pomiar.
To właśnie dlatego przy termistorach nie wystarczy wiedzieć, że reagują na temperaturę. Trzeba jeszcze dobrać właściwy typ, bo NTC i PTC rozwiązują zupełnie inne problemy.
NTC i PTC nie rozwiązują tego samego problemu
W praktyce bardzo często spotykam się z myleniem tych dwóch rodzin, a to prowadzi do złych decyzji projektowych. NTC służy głównie do pomiaru i kompensacji, bo jego charakterystyka dobrze „opowiada” o temperaturze. PTC z kolei częściej pracuje jako element ochronny, bo po wzroście temperatury zwiększa opór i ogranicza prąd.
| Cecha | NTC | PTC |
|---|---|---|
| Kierunek zmian oporu | Opór maleje wraz ze wzrostem temperatury | Opór rośnie wraz ze wzrostem temperatury |
| Najczęstsza rola | Pomiar temperatury i kompensacja | Ochrona przed przegrzaniem albo przeciążeniem |
| Mocne strony | Szybka reakcja, mały rozmiar, niski koszt | Samoregeneracja lub ograniczanie prądu bez klasycznego bezpiecznika |
| Ograniczenia | Nieliniowość i wpływ samonagrzewania | Mniej przydatny do dokładnego pomiaru temperatury |
| Typowe zastosowanie | Hotend drukarki 3D, czujniki powierzchni, HVAC, zasilacze | Uzwojenia silników, transformatory, zabezpieczenia nadprądowe |

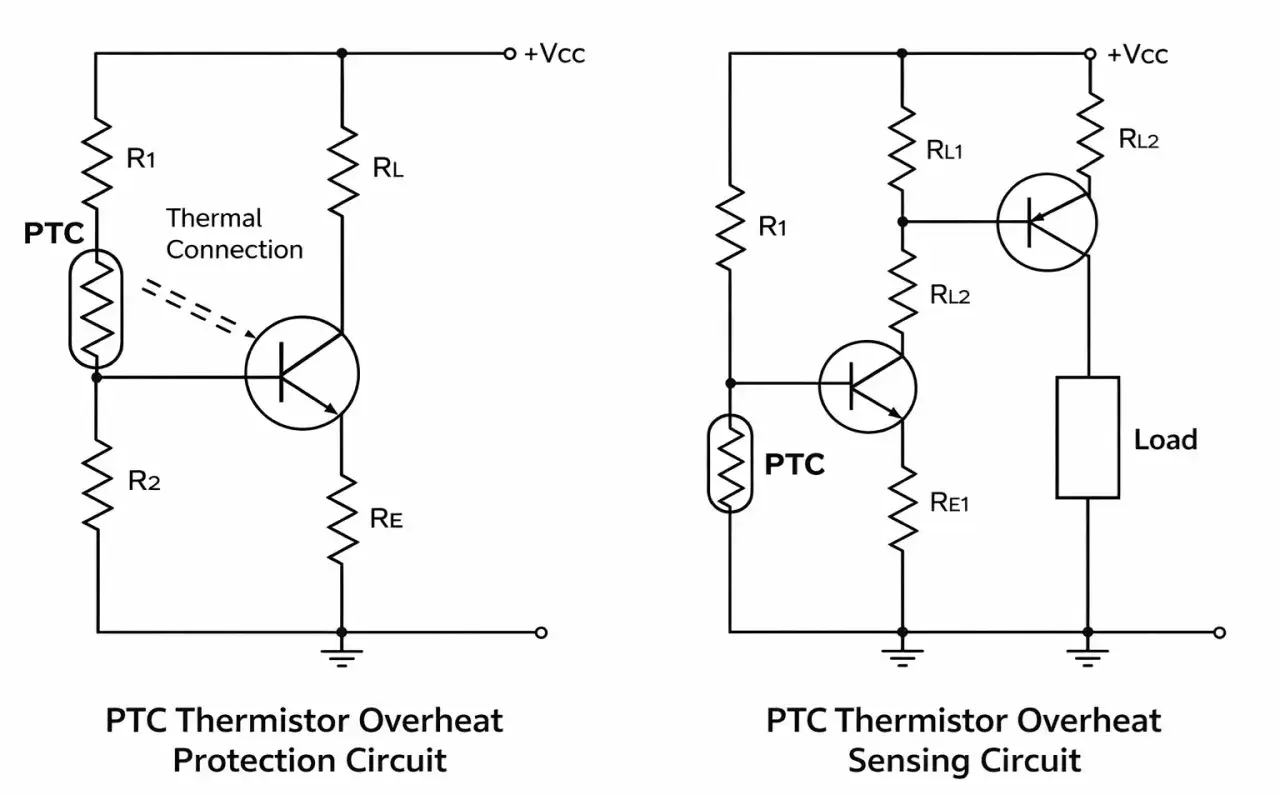

W automatyce przemysłowej NTC wybieram wtedy, gdy potrzebuję szybkiego, taniego i lokalnego pomiaru. PTC ma sens tam, gdzie ważniejsze jest zatrzymanie procesu niż jego mierzenie. W silnikach i transformatorach PTC bywa umieszczany w uzwojeniach po to, by zadziałać, zanim dojdzie do uszkodzenia izolacji. To różnica, która decyduje o całej logice zabezpieczenia.
Innymi słowy: NTC i PTC nie są wymienne „na oko”. Jeśli podmienisz jeden typ na drugi bez zmiany elektroniki i logiki sterowania, układ może działać odwrotnie do oczekiwań. Z tego rozróżnienia wynika już bardzo konkretne pytanie: gdzie taki element naprawdę sprawdza się najlepiej w maszynach i urządzeniach przemysłowych.
Gdzie termistor sprawdza się w automatyce przemysłowej i druku 3D
W automatyce przemysłowej termistor lubię za to, że łączy prostotę z praktyczną użytecznością. W układach grzania, zasilaczach, szafach sterowniczych i HVAC daje szybki sygnał o zmianie temperatury, a przy odpowiednim montażu nie wymaga skomplikowanej mechaniki. Tam, gdzie nie potrzebuję laboratoryjnej precyzji, tylko pewnego i szybkiego odczytu, jest to rozwiązanie bardzo rozsądne.
- Silniki i transformatory - PTC w uzwojeniu pomaga odciąć proces, zanim przegrzeje się izolacja.
- Zasilacze i układy mocy - NTC może monitorować temperaturę radiatorów, sekcji mocy lub ograniczać prąd rozruchowy.
- Szafy sterownicze - mały czujnik dobrze nadaje się do kontroli punktowej, gdy trzeba pilnować lokalnego hotspotu.
- HVAC i automatyka budynkowa - NTC daje tani i szybki odczyt temperatury powietrza, cieczy albo powierzchni.
- Druk 3D - termistor przy hotendzie i stole grzewczym pozwala utrzymać stabilny profil temperatury, który bezpośrednio wpływa na jakość wydruku.
W druku 3D ten temat jest szczególnie wyraźny. Hotend pracuje w bardzo wąskim oknie temperatur, a kilka stopni różnicy potrafi zmienić lepkość tworzywa, przyczepność warstw i zachowanie filamentu. Dlatego termistor zamontowany zbyt daleko od źródła ciepła, luźno osadzony albo źle izolowany mechanicznie potrafi narobić więcej szkody niż pożytku. W maszynach przemysłowych zasada jest podobna: liczy się nie tylko sam czujnik, ale też punkt pomiaru.
Jeżeli wiem już, gdzie taki element ma pracować, następny krok to dobór konkretnego rozwiązania pod zakres temperatur, dokładność i sposób montażu.
Jak dobrać właściwy element do projektu
Wybór termistora zaczynam od zakresu temperatur, a dopiero potem patrzę na cenę. To odwraca intuicję wielu osób, ale w praktyce oszczędza najwięcej czasu. Wiele NTC pracuje w okolicach od -40 do 125°C, a wersje w szklanej obudowie sięgają wyżej, nawet w okolice 250-300°C. Jeśli projekt ma wyjść poza ten zakres, trzeba już świadomie sprawdzić materiał, obudowę i sposób montażu.
| Rozwiązanie | Co daje | Gdzie wygrywa | Gdzie przegrywa |
|---|---|---|---|
| Termistor NTC | Mały, szybki, tani | Lokalny pomiar temperatury, grzałki, elektronika, 3D | Wysoka nieliniowość, potrzeba korekty |
| RTD, np. Pt100 lub Pt1000 | Bardziej liniowy i stabilny | Precyzyjny pomiar w szerszym zakresie | Wyższy koszt i zwykle większa złożoność toru pomiarowego |
| Termopara | Bardzo szeroki zakres temperatur | Piece, procesy wysokotemperaturowe | Niższa czułość i potrzeba kompensacji zimnego złącza |
Jeśli pytasz mnie, kiedy wybieram termistor, odpowiedź jest prosta: wtedy, gdy ważne są szybkość reakcji, niewielki rozmiar i rozsądny koszt. Gdy priorytetem jest stabilność w długim okresie i lepsza liniowość, częściej patrzę na RTD. Gdy temperatura robi się naprawdę wysoka, termopara bywa po prostu bezpieczniejszym wyborem. To nie jest wybór „lepszy-gorszy”, tylko dopasowanie narzędzia do zadania.
Przy doborze nie pomijam też tolerancji. W wybranych modelach spotyka się tolerancję R25 na poziomie ±1%, ale w tańszych wykonaniach rozrzut bywa wyraźnie większy. Jeśli układ ma działać powtarzalnie, ważna jest też znajomość B-value, długości przewodów, odporności na zakłócenia i tego, czy obudowa wytrzyma wilgoć, drgania albo kontakt z medium. W praktyce najwięcej problemów rodzi nie sam czujnik, tylko założenie, że każdy NTC „zadziała tak samo”.
Skoro wiemy już, jak go dobrać, warto domknąć temat rzeczami, które najczęściej psują wdrożenie już po zakupie komponentu.
Trzy decyzje, które decydują o jakości pomiaru
Najlepszy termistor niewiele da, jeśli zostanie źle zamontowany albo źle odczytany. W praktyce zwracam uwagę na trzy rzeczy, bo one najczęściej robią różnicę między stabilnym układem a ciągłą walką z błędami.
- Miejsce montażu - czujnik musi mierzyć punkt, który naprawdę chcesz kontrolować, a nie przypadkową temperaturę obudowy obok.
- Tor elektryczny - rezystor odniesienia, filtracja i sposób przeliczania sygnału muszą pasować do charakterystyki konkretnego modelu.
- Diagnostyka awarii - układ powinien rozpoznać przerwę albo zwarcie na przewodzie i bezpiecznie zatrzymać proces, zamiast udawać, że wszystko jest w porządku.
Jeśli te trzy elementy są dopracowane, termistor potrafi dać zaskakująco dobry efekt w maszynie przemysłowej, zasilaczu albo hotendzie drukarki 3D. Właśnie dlatego tak często wygrywa tam, gdzie potrzebny jest mały, szybki i tani czujnik temperatury, a nie rozbudowany system pomiarowy z nadmiarem funkcji.
