Chropowatość powierzchni decyduje o tarciu, szczelności, przyczepności powłok i o tym, czy detal da się sensownie kontrolować. Dawne klasy chropowatości nadal pojawiają się na starszych rysunkach, ale w aktualnej dokumentacji ważniejsze są już zapisy Ra i Rz oraz sposób pomiaru. Poniżej porządkuję oba światy i pokazuję, kiedy 3D skanowanie pomaga, a kiedy nie zastąpi klasycznego profilometru.
Najważniejsze liczby i zasady w jednym miejscu
- Historyczny podział 1–14 był wygodnym skrótem dla obróbki, ale dziś w nowych dokumentach lepiej opierać się na Ra, Rz i normie ISO 21920-1.
- Ra opisuje średnią chropowatość profilu, a Rz silniej reaguje na pojedyncze piki i doliny.
- Pomiary 3D dają parametry powierzchniowe, takie jak Sa, Sq i Sz, ale nie są one 1:1 porównywalne z Ra i Rz.
- Jeśli rysunek wymaga konkretnej wartości, trzeba znać nie tylko liczbę, ale też filtr, długość oceny i metodę pomiaru.
- W metrologii skanowanie 3D jest bardzo mocne przy złożonej topografii, lecz przy odbiorze zgodnym z rysunkiem często nadal wygrywa profilometr kontaktowy.
Co oznacza dawny podział 1–14
Ten system był prosty: im wyższy numer, tym gładsza powierzchnia. Dla warsztatu to była praktyczna skala skrócona, bo zamiast opisywać detal długim ciągiem parametrów, można było wskazać poziom wykończenia i od razu zasugerować proces. Ja traktuję go dziś przede wszystkim jako język starszej dokumentacji, a nie jako preferowany zapis projektowy.
| Poziom | Ra [µm] | Rz [µm] | Typowe wykończenie |
|---|---|---|---|
| 1 | 80 | 320 | zgrubna obróbka skrawaniem |
| 2 | 40 | 160 | zgrubna obróbka skrawaniem |
| 3 | 20 | 80 | dokładna obróbka skrawaniem |
| 4 | 10 | 40 | dokładna obróbka skrawaniem |
| 5 | 5 | 20 | wykończeniowa obróbka skrawaniem |
| 6 | 2,5 | 10 | wykończeniowa obróbka skrawaniem |
| 7 | 1,25 | 6,3 | szlifowanie zgrubne |
| 8 | 0,63 | 3,2 | szlifowanie dokładne |
| 9 | 0,32 | 1,6 | szlifowanie wykończeniowe |
| 10 | 0,16 | 0,8 | docieranie |
| 11 | 0,08 | 0,4 | docieranie pastą diamentową |
| 12 | 0,04 | 0,2 | honowanie |
| 13 | 0,02 | 0,1 | polerowanie |
| 14 | 0,01 | 0,05 | polerowanie |
W praktyce nie chodzi o to, żeby nauczyć się na pamięć całej tabeli. Ważniejsze jest co innego: skala nie rośnie liniowo, tylko skokowo, więc przejście z jednego poziomu na drugi oznacza realnie inny proces i inny koszt wykonania. Gdy patrzę na taki zapis, od razu myślę nie tylko o liczbie, ale też o tym, czy detal ma być frezowany, szlifowany, docierany czy polerowany. To prowadzi do pytania, jak dziś czytać taki wymóg na rysunku.
Jak czytać oznaczenie chropowatości na rysunku
W nowej dokumentacji technicznej punkt odniesienia daje ISO 21920-1, które zastąpiło starszy sposób zapisu. W praktyce oznacza to, że symbol powierzchni i liczba obok niego nie są ozdobą, tylko skrótem całej decyzji inżynierskiej.
- Jeśli przy symbolu widzisz jedną wartość, najczęściej chodzi o Ra, bo jest parametrem domyślnym.
- Rz przydaje się wtedy, gdy ważniejsze są pojedyncze piki i doliny niż średnia wartość na profilu.
- Znak informuje, czy powierzchnię trzeba uzyskać przez usunięcie materiału, czy bez skrawania.
- Oznaczenie kierunkowości struktury nie jest detalem graficznym, tylko wskazówką o śladzie obróbki.
- Dodatkowe pola na symbolu mogą doprecyzować naddatek materiału, falistość albo metodę wykonania.
Ja zwykle sprawdzam jeszcze jedną rzecz: czy wymóg dotyczy faktycznie chropowatości, czy w praktyce chodzi o funkcję powierzchni, na przykład uszczelnienie, tarcie albo estetykę. To ważne, bo sam parametr nie mówi wszystkiego. Dwie powierzchnie z tym samym Ra mogą zachowywać się zupełnie inaczej, jeśli jedna ma równy profil, a druga pojedyncze głębokie rysy. I właśnie tutaj zaczyna być potrzebne skanowanie 3D.

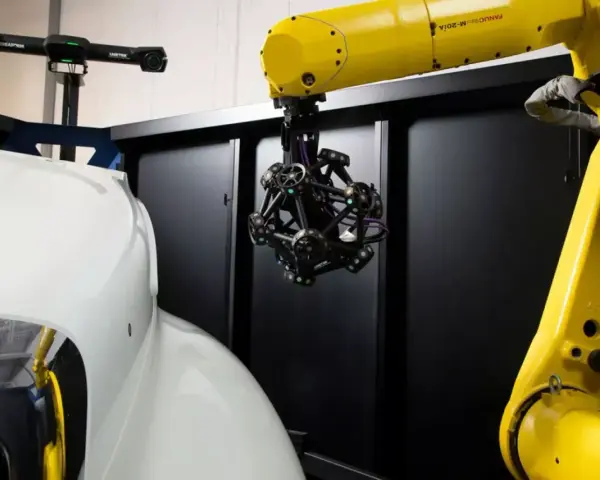

Jak 3D skanowanie zmienia pomiar powierzchni

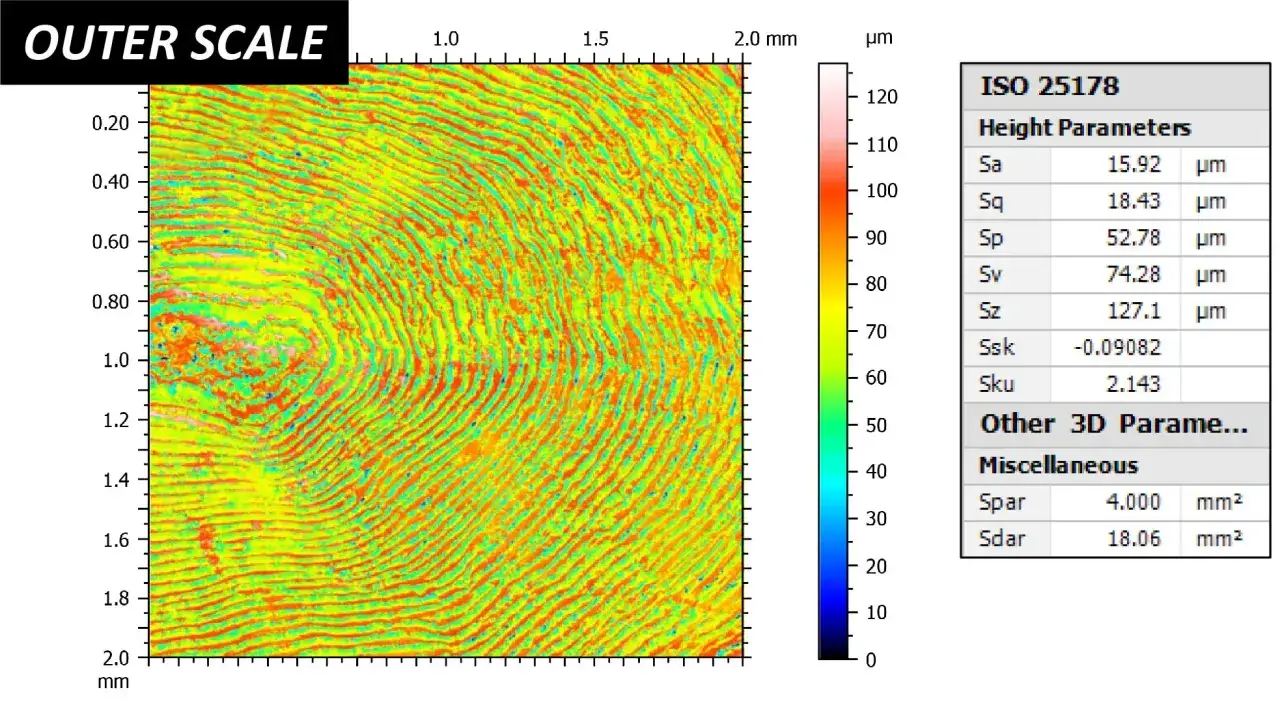

W metrologii 3D patrzymy nie na jedną linię, lecz na cały obszar powierzchni. Zamiast parametrów profilu, takich jak Ra czy Rz, pojawiają się parametry arealne, między innymi Sa, Sq i Sz. To duża zmiana, bo mapa powierzchni pokazuje kierunkowość śladów narzędzia, lokalne defekty i nierówności, które na pojedynczym profilu mogą zostać przeoczone.
| Kryterium | Pomiar profilu | Pomiar arealny 3D |
|---|---|---|
| Zakres danych | jedna linia pomiarowa | cały fragment powierzchni |
| Typowe parametry | Ra, Rz, Rq | Sa, Sz, Sq |
| Największa zaleta | prostota i zgodność z klasycznym rysunkiem | pełniejszy obraz topografii |
| Największe ryzyko | silna zależność od kierunku i długości pomiaru | złudne porównywanie z tolerancją Ra lub Rz |
| Najlepsze zastosowanie | odbiór części według dokumentacji technicznej | złożone struktury, druk 3D, powierzchnie kierunkowe |
Najważniejsze jest to, że Sa nie jest prostym zamiennikiem Ra. Widziałem już niejedną sytuację, w której ktoś porównał wartość z optycznego skanu z tolerancją z rysunku i uznał temat za zamknięty. To błąd, bo inny jest filtr, inny obszar pomiaru i inna geometria próbkowania. Jeśli powierzchnia ma wyraźny ślad frezowania, szlifowania albo strukturę po druku 3D, 3D metrologia zwykle daje więcej informacji niż klasyczna linia profilu, ale formalny odbiór nadal trzeba oprzeć na właściwie zdefiniowanym kryterium. Z tego wynika proste pytanie: czym mierzyć, żeby nie pomylić informacji z wynikiem?
Którą metodę pomiaru wybrać w praktyce
Dobór metody to nie kwestia wygody operatora, tylko zgodności z celem pomiaru. Jeśli potrzebujesz wyników porównywalnych z dokumentacją warsztatową, często najlepiej sprawdza się profilometr kontaktowy. Jeśli chcesz zrozumieć pełną topografię, a nie tylko jedną linię, sięgasz po optykę 3D.
| Metoda | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Profilometr kontaktowy | gdy trzeba odczytać Ra, Rz i trzymać się klasycznej normy | końcówka nie pokaże wszystkiego w bardzo wąskich dolinach, a miękką powierzchnię może uszkodzić |
| Optyczny profilometr 3D | gdy powierzchnia jest złożona, kierunkowa lub trzeba objąć większy obszar | problemy z połyskiem, przezroczystością, cieniem i koniecznością odpowiedniej obróbki danych |
| Wzorce porównawcze | gdy potrzebna jest szybka ocena warsztatowa | to metoda orientacyjna, a nie pełny pomiar odbiorowy |
W praktyce rozdzielam dwie sytuacje. Gdy klient chce zgodności z rysunkiem, stawiam na metodę, która najlepiej odwzoruje zapis normowy. Gdy celem jest analiza przyczyny problemu, na przykład przyczepności powłoki, nadmiernego tarcia albo nierównego efektu po druku 3D, wolę skan 3D, bo pokazuje strukturę znacznie szerzej. Są jednak granice: błyszczące, bardzo ciemne albo przezroczyste powierzchnie potrafią utrudnić optyczny odczyt, a z kolei kontaktowy pomiar bywa zbyt "ślepy" na złożoną topografię. To prowadzi do najczęstszych błędów, które wciąż psują wyniki bardziej niż sam wybór urządzenia.
Najczęstsze błędy przy ocenie wyników
Większość pomyłek nie wynika z tego, że ktoś "źle zmierzył", tylko z tego, że źle zadał pytanie pomiarowe. To różnica, która w metrologii ma ogromne znaczenie.
- Porównywanie Sa z Ra bez uzgodnienia metody. Liczby mogą wyglądać podobnie, ale opisują inny rodzaj danych.
- Pomiar w złym kierunku względem śladu obróbki. Na frezowanych i szlifowanych detalach orientacja ma znaczenie większe, niż wielu osobom się wydaje.
- Zbyt krótki odcinek lub zbyt mały obszar skanu. Wtedy wynik łatwo staje się przypadkowy, bo nie obejmuje rzeczywistej struktury powierzchni.
- Ignorowanie falistości i formy. Jeśli nie odfiltrujesz większych odchyleń, Ra przestaje mówić o samej chropowatości.
- Zbyt agresywne wygładzanie danych. Oprogramowanie potrafi poprawić obraz, ale jednocześnie zaniżyć rzeczywisty wynik.
- Brak informacji o filtrze, długości oceny i warunkach pomiaru. Sama liczba na raporcie nie wystarczy, żeby wynik był powtarzalny.
Najbardziej kosztowny błąd widzę wtedy, gdy dział konstrukcji wpisuje tylko wartość liczbową, a dział jakości dostaje za mało informacji, by odtworzyć ten sam warunek pomiaru. Wtedy nawet poprawny skan albo poprawny odczyt z profilometru może zostać zakwestionowany, bo nikt nie wie, czy mierzył dokładnie to samo. I właśnie dlatego przy projektowaniu części warto zejść z poziomu teorii na poziom odbioru produkcyjnego.
Co zostaje ważne przy projektowaniu części z CNC i druku 3D
Jeśli projektuję detal, który ma pracować w kontakcie z inną częścią, myślę o chropowatości jak o parametrze funkcjonalnym, a nie dekoracyjnym. Dla elementów ślizgowych, uszczelniających, optycznych albo narażonych na zmęczenie materiału powierzchnia wpływa na pracę całego układu, nie tylko na wygląd.
- Przy częściach z CNC warto doprecyzować nie tylko wartość, ale też kierunek śladu i proces, jeśli ma to znaczenie dla funkcji.
- Przy druku 3D trzeba liczyć się z anizotropią, czyli różnym zachowaniem powierzchni w zależności od orientacji warstw.
- Po postprocessingu, takim jak szlifowanie, wygładzanie chemiczne czy malowanie, warto badać powierzchnię ponownie, bo wynik potrafi zmienić się mocno.
- Jeśli odbiór ma być powtarzalny, w specyfikacji powinny znaleźć się: metoda, filtr, długość oceny i kryterium akceptacji.
Gdybym miał zostawić jedną praktyczną zasadę, brzmiałaby tak: nie wybieraj samej liczby, wybieraj cały sposób pomiaru. W metrologii to właśnie metoda, a nie sam zapis, decyduje o tym, czy detal zostanie poprawnie oceniony. I to jest najpewniejszy sposób, żeby starsze oznaczenia, nowa dokumentacja i wyniki ze skanowania 3D nie zaczęły sobie przeczyć.
