Bezkontaktowy skaner ciała przestał być ciekawostką z targów technologicznych. Dziś taki system pomaga dopasować odzież, ocenić postawę, kontrolować efekty treningu i zbierać dane pomiarowe tam, gdzie ręczna miarka jest za wolna albo zbyt podatna na błąd operatora. W tym artykule rozkładam temat na praktyczne części: jak działa skanowanie sylwetki, kiedy daje realną przewagę, co oznaczają parametry metrologiczne i gdzie najłatwiej pomylić marketing z rzeczywistą precyzją.
Najważniejsze rzeczy o skanowaniu sylwetki 3D w jednym miejscu
- Największą wartość daje powtarzalność wyniku, a nie sama liczba punktów w modelu.
- Dobry pomiar trwa zwykle od kilku sekund do kilkunastu sekund, ale przygotowanie osoby i kontrola warunków mają równie duże znaczenie.
- Technologie różnią się nie tylko ceną, lecz także odpornością na ruch, światło, ubranie i zasłonięte fragmenty sylwetki.
- W metrologii liczy się nie tylko dokładność, ale też stabilność między kolejnymi skanami i zgodność z procedurą.
- To rozwiązanie bardzo dobre do antropometrii, odzieży, rehabilitacji i ergonomii, ale nie zastępuje badań obrazowych wnętrza ciała.

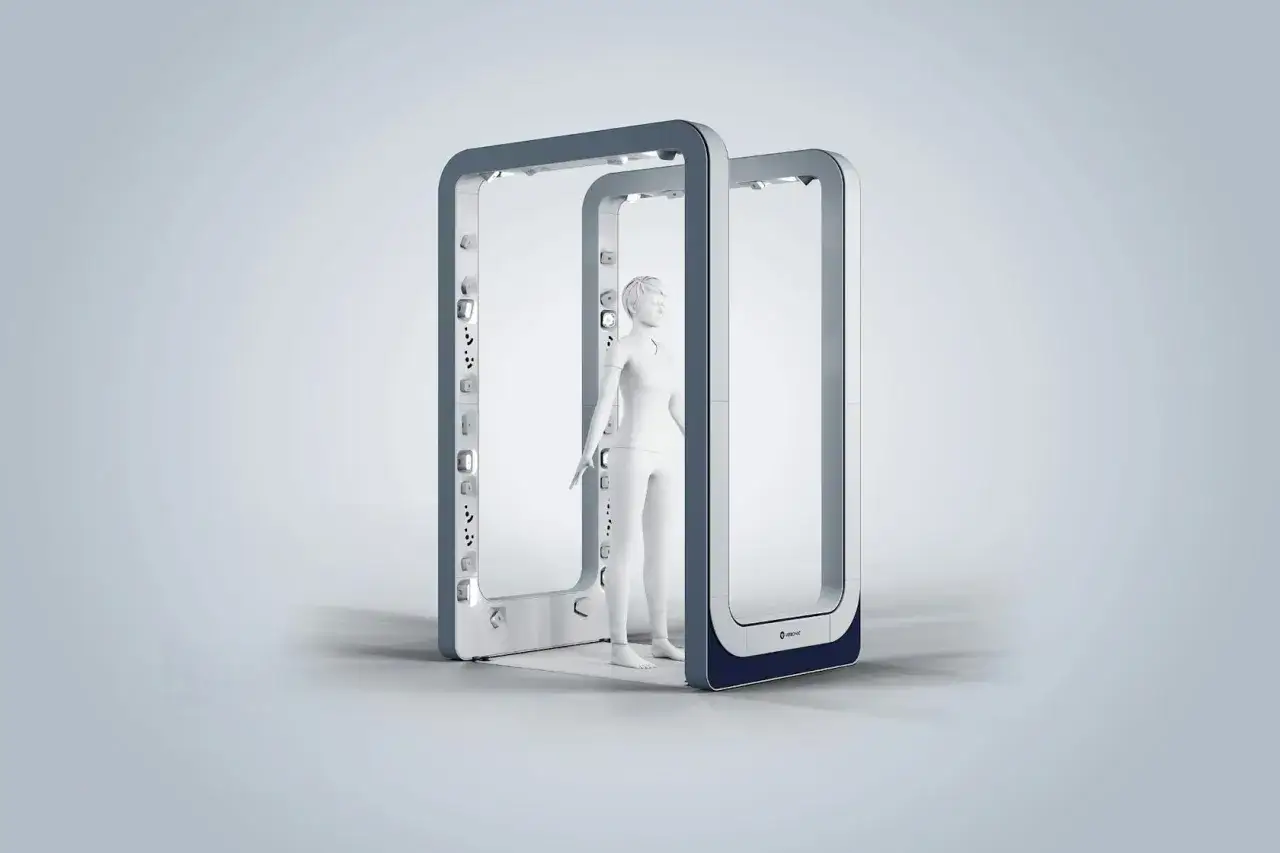

Czym jest system do skanowania sylwetki i czym różni się od innych skanerów
Najprościej mówiąc, taki system tworzy cyfrowy model zewnętrznej powierzchni człowieka i automatycznie wylicza z niego wymiary, obwody, kąty, symetrię albo odchylenia postawy. To nie jest obraz medyczny w stylu tomografii i nie jest też skaner bezpieczeństwa z lotniska. Tu interesuje mnie przede wszystkim geometria powierzchni, czyli to, jak ciało wygląda w trzech wymiarach, a nie to, co dzieje się wewnątrz.
W praktyce z jednego pomiaru można dostać model 3D, chmurę punktów, siatkę powierzchniową i zestaw gotowych parametrów antropometrycznych. W nowoczesnych rozwiązaniach liczba automatycznie wyliczanych wymiarów sięga kilkudziesięciu, a nawet ponad stu. To właśnie dlatego takie systemy są użyteczne w branżach, gdzie ręczne mierzenie jest zbyt wolne, zbyt zależne od operatora albo po prostu za mało powtarzalne.
Ja patrzę na tę technologię jak na narzędzie do cyfrowej antropometrii. Jeśli potrzebujesz jednego, szybkiego obwodu, zwykła miarka nadal bywa rozsądniejsza. Jeśli jednak chcesz porównywać zmiany w czasie, raportować wiele wymiarów naraz i ograniczyć wpływ człowieka, 3D zaczyna mieć sens. Żeby ocenić, czy wynik jest naprawdę dobry, trzeba jednak odróżnić kilka pojęć metrologicznych, bo tu łatwo wpaść w pułapkę marketingu.
Jak czytać dokładność, powtarzalność i rozdzielczość
To są trzy różne rzeczy i w materiałach handlowych często są mieszane tak, jakby oznaczały to samo. Dokładność mówi o tym, jak blisko rzeczywistej wartości jest pomiar. Powtarzalność opisuje, czy ten sam człowiek mierzony kilka razy dostaje bardzo podobny wynik. Rozdzielczość to szczegółowość modelu, czyli ile informacji „widzi” system na powierzchni.
W metrologii sylwetki powtarzalność jest zwykle ważniejsza niż efektowna rozdzielczość. Mogę mieć bardzo gęstą chmurę punktów i nadal słaby wynik, jeśli dwa skany tej samej osoby różnią się o kilka milimetrów. Dla odzieży szytej na miarę, ergonomii albo monitoringu postawy to właśnie stabilność kolejnych pomiarów decyduje, czy system jest użyteczny w praktyce.
Warto też odróżnić odtwarzalność od powtarzalności. Pierwsza dotyczy sytuacji, gdy pomiar wykonuje inny operator, w innym miejscu albo innym urządzeniem. Druga sprawdza ten sam układ w tych samych warunkach. Jeśli ktoś chce porównywać różne kabiny, laboratoria albo punkty usługowe, odtwarzalność staje się równie ważna jak sam wynik liczbowy. Norma ISO 20685-1 dobrze pokazuje, że w tego typu systemach kluczowe są procedury zbierania danych, a nie tylko sama technologia skanowania.
Jeśli mam wybrać jedną praktyczną zasadę, brzmi ona tak: nie kupuje się precyzji z broszury, tylko stabilność procesu. Dopiero po tym ma sens rozmowa o technologii, czyli o tym, jak urządzenie faktycznie zbiera dane.
Jak działa pomiar 3D i jakie technologie spotyka się najczęściej
W systemach do pomiaru sylwetki spotykam kilka podejść technicznych. Najczęściej różnią się one źródłem światła, liczbą kamer i sposobem rekonstrukcji powierzchni. Sam wybór technologii ma znaczenie, ale jeszcze większe ma to, jak dobrze producent rozwiązał kalibrację, synchronizację i oprogramowanie do analizy.
| Technologia | Jak działa | Mocne strony | Ograniczenia |
|---|---|---|---|
| Structured light | Na ciało rzucany jest wzór światła, a kamery odczytują jego deformację. | Dobra jakość geometrii, szybki pomiar, popularna w kabinach metrologicznych. | Wrażliwość na ruch i warunki oświetlenia, wymaga dobrze ustawionego stanowiska. |
| Fotogrametria wielokamerowa | Wiele kamer rejestruje sylwetkę z różnych stron, a software składa model 3D. | Może być elastyczna i relatywnie skalowalna. | Zależy od jakości algorytmów, światła i poprawnej pozy osoby. |
| Triangulacja laserowa | Laser i czujniki mierzą odkształcenia wiązki na powierzchni ciała. | Precyzja i dobra kontrola geometrii. | Wyższy koszt i większa wrażliwość na zasłonięte fragmenty sylwetki. |
| Czujniki głębi / podczerwień | System szacuje odległość punktów od kamer na bazie obrazu głębi. | Niższy próg wejścia, dobra opcja do prostszych zastosowań. | Zwykle słabsza metrologia niż w kabinach profesjonalnych. |
W praktyce najczęściej wygrywa nie „najdroższa technologia”, tylko ta, która najlepiej pasuje do scenariusza użycia. Kabina w sklepie odzieżowym, stanowisko w gabinecie rehabilitacyjnym i urządzenie do badań ergonomicznych mają podobny cel, ale zupełnie inne wymagania dotyczące szybkości, prywatności, dokładności i pracy z oprogramowaniem. Sam wybór technologii nie kończy tematu, bo wynik równie mocno zależy od ustawienia osoby i warunków pomiaru.
Jak wygląda pomiar i skąd biorą się błędy
Dobry pomiar zaczyna się zanim system w ogóle wykona skan. Najpierw trzeba ustawić urządzenie, sprawdzić kalibrację i przygotować osobę tak, aby pozycja była możliwie naturalna, ale powtarzalna. W wielu systemach pełne przechwycenie sylwetki trwa od 1 do 10 sekund, więc sam moment skanowania jest krótki. Więcej czasu zajmuje zwykle przygotowanie, kontrola jakości i zapis danych.
- Kalibracja stanowiska - bez tego nawet dobry sprzęt zaczyna pływać z wynikami.
- Przygotowanie osoby - dopasowane ubranie, zdjęcie biżuterii, zgarnięcie włosów, ustalenie pozy.
- Skan właściwy - kamera lub projektor zbiera geometrię z wielu stron jednocześnie.
- Czyszczenie modelu - software usuwa szum, zasłonięte fragmenty i artefakty.
- Ekstrakcja wymiarów - system wylicza obwody, długości, proporcje i kąty.
- Weryfikacja wyniku - porównanie z pomiarem referencyjnym albo wcześniejszym skanem.
Najczęstsze błędy są zaskakująco prozaiczne. Luźna koszula potrafi zawyżyć obwód klatki albo brzucha, zbyt długie włosy zasłaniają linię szyi, a lekkie poruszenie ręką w trakcie skanu robi artefakt, który potem wygląda jak realna różnica anatomiczna. Właśnie dlatego w profesjonalnych wdrożeniach tak dużo uwagi poświęca się procedurze, a nie samemu „kliknięciu skanu”. To właśnie ta procedura decyduje, czy dane nadają się do dalszej pracy, czy tylko ładnie wyglądają na ekranie.
Gdzie ta technologia daje największą przewagę w metrologii i usługach
Największy sens widzę tam, gdzie trzeba zbierać wiele wymiarów naraz i robić to bezdotykowo. W modzie i odzieży chodzi o dopasowanie kroju, w rehabilitacji o kontrolę zmian w postawie i obwodach, w sporcie o monitorowanie asymetrii i proporcji, a w ergonomii o dopasowanie stanowiska pracy do realnej sylwetki człowieka. W tych przypadkach ręczne mierzenie bywa zbyt wolne i zbyt podatne na różnice między operatorami.
| Zastosowanie | Co daje skan 3D | Dlaczego to ważne |
|---|---|---|
| Odzież i krawiectwo | Obwody, długości, proporcje, kształt sylwetki | Lepsze dopasowanie rozmiaru i mniejsza liczba poprawek |
| Rehabilitacja i ortopedia | Symetria, postawa, kontrola zmian w czasie | Łatwiej ocenić, czy terapia realnie zmienia geometrię ciała |
| Sport i biomechanika | Proporcje, obciążenia wizualne, monitoring postępu | Przydatne przy ocenie wzorców ruchowych i kompensacji |
| Ergonomia i badania | Duży zestaw wymiarów w krótkim czasie | Ułatwia analizę większych grup bez angażowania całego zespołu pomiarowego |
W badaniach opisywanych przez Nature modele ze skanów 3D potrafiły lepiej przewidywać skład ciała niż tradycyjne zestawy pojedynczych pomiarów antropometrycznych. To dobrze pokazuje, że przewaga nie polega wyłącznie na „ładniejszym obrazie”, ale na szerszym, bardziej spójnym opisie sylwetki. Dla mnie to właśnie jest sedno: więcej informacji, mniej ręcznego szacowania i mniej miejsca na przypadek.
Nie oznacza to jednak, że każdemu potrzebna jest pełna kabina. Zanim ktoś kupi sprzęt albo zleci wdrożenie, powinien wiedzieć, jakie parametry naprawdę wpływają na wynik i koszt całego rozwiązania. To prowadzi wprost do pytania o wybór.
Na jakie parametry patrzeć, gdy porównujesz urządzenie lub usługę
Jeśli porównuję dwa systemy, nie zaczynam od kolorowej prezentacji ani od liczby megapikseli. Najpierw sprawdzam, czy producent pokazuje dane o powtarzalności, jak wygląda proces kalibracji i czy mogę wyeksportować wyniki do formatu, którego rzeczywiście używam. Dopiero potem patrzę na cenę.
| Parametr | Dlaczego ma znaczenie | Na co uważać |
|---|---|---|
| Powtarzalność | Decyduje, czy kolejne pomiary tej samej osoby są porównywalne | Sprawdzaj wyniki z kilku skanów kontrolnych, a nie tylko jednego demo |
| Czas pomiaru | Wpływa na komfort osoby i wydajność pracy | Szybki skan nie pomoże, jeśli połowę czasu zjada ręczne poprawianie danych |
| Zakres widoczności | Zmniejsza ryzyko zasłoniętych fragmentów sylwetki | Wąskie pole widzenia zwiększa ryzyko dziur w modelu |
| Oprogramowanie | To ono wyciąga wymiary, raporty i historię pomiarów | Bez dobrego software sam sprzęt jest tylko drogą kamerą |
| Eksport danych | Ułatwia integrację z CAD, PLM, bazą pacjentów albo systemem raportowym | Ważne są formaty typu OBJ, STL, CSV i wygodne API |
| Obsługa i serwis | W realnym wdrożeniu sprzęt musi działać codziennie, nie tylko podczas pokazu | Brak wsparcia technicznego potrafi zabić projekt szybciej niż słabsza rozdzielczość |
Jeśli chodzi o budżet, proste rozwiązania potrafią zaczynać się od poziomu kilkunastu tysięcy złotych, a pełne kabiny z oprogramowaniem, wdrożeniem i serwisem idą wyraźnie wyżej. Ja zwykle radzę nie kupować sprzętu „na zapas”, tylko pod konkretny proces. Jeśli skanujesz kilka osób tygodniowo, zakup może nie mieć sensu. Jeśli robisz to seryjnie i potrzebujesz archiwizacji, koszt zaczyna się bronić.
Skoro wiadomo już, gdzie technologia wnosi wartość, następne pytanie brzmi: co potrafi ją zepsuć, nawet jeśli urządzenie samo w sobie jest dobre.
Najczęstsze ograniczenia, których nie widać w katalogu
Najwięcej problemów rodzi ruch. Nawet niewielkie przesunięcie ciężaru ciała albo zmiana ułożenia rąk potrafi zaburzyć obrys bioder, talii czy barków. Drugi częsty problem to ubranie, które nie przylega do ciała i w praktyce „skanuje się samo”. Trzeci to zasłonięte obszary, na przykład pod pachami, między nogami albo przy długich włosach.
- Luźna odzież zaniża wiarygodność obwodów.
- Biżuteria, okulary i włosy mogą generować artefakty.
- Zbyt ciemne, błyszczące lub bardzo teksturowane powierzchnie utrudniają rekonstrukcję.
- Brak jednolitej procedury między operatorami psuje porównywalność wyników.
- Jeśli chodzi o dane zdrowotne lub sylwetkowe, trzeba od razu ustalić zasady przechowywania i usuwania modeli.
Jest też ograniczenie merytoryczne, o którym często się zapomina: skan powierzchni nie daje informacji o wnętrzu ciała. Jeśli interesuje Cię kość, narząd, mięsień głęboki albo zmiana patologiczna, potrzebne są inne metody obrazowania. Właśnie dlatego nie traktuję tego narzędzia jako zamiennika diagnostyki medycznej, tylko jako świetny system do pomiaru zewnętrznej geometrii.
Po zsumowaniu tych ograniczeń widać, że technologia jest mocna, ale nie uniwersalna. To prowadzi do ostatniej, najbardziej praktycznej decyzji: kiedy faktycznie warto ją wdrożyć.
Kiedy skaner ciała ma sens, a kiedy lepiej wybrać inną metodę
Jeśli potrzebujesz wielu wymiarów, porównywalnych wyników i szybkiego zbierania danych bez kontaktu z ciałem, taki system ma sens. Jeśli skanujesz sylwetki regularnie, budujesz historię zmian albo pracujesz z grupą osób, które trudno mierzyć ręcznie w ten sam sposób, przewaga robi się bardzo wyraźna. Wtedy liczy się nie tylko szybkość, ale też porządek w danych i mniejsza zależność od operatora.
Jeżeli natomiast chcesz sprawdzić jeden obwód, dopasować pojedynczy element lub wykonać jednorazowy, prosty pomiar, tradycyjna metoda może być szybsza i tańsza. W zastosowaniach bardziej specjalistycznych, gdzie kluczowe są struktury wewnętrzne, potrzebne będą inne narzędzia niż system powierzchniowy. Ja zawsze proszę o trzy rzeczy: próbny skan tej samej osoby kilka razy, raport z powtarzalności i informację, jak wygląda eksport danych po stronie software.
Najlepszy filtr decyzyjny jest prosty: nie oceniaj systemu po efektownym modelu 3D na ekranie, tylko po tym, czy wyniki są stabilne, procedura jest powtarzalna, a dane da się realnie wykorzystać w Twoim procesie. Jeśli te trzy warunki są spełnione, technologia zaczyna pracować na Ciebie, a nie odwrotnie.
