W praktyce chropowatość Ra jest najkrótszym skrótem do opisu średniej nierówności powierzchni, ale sama liczba nie mówi jeszcze wszystkiego o jakości elementu. Ten artykuł porządkuje znaczenie parametru Ra, pokazuje, jak wygląda pomiar profilowy i dlaczego w skanowaniu 3D często lepiej patrzeć na Sa, Sq albo pełną topografię niż na jeden wskaźnik. Dorzucam też typowe błędy interpretacyjne, żeby wynik z mikrometru nie był mylony z realnym stanem powierzchni.
Najważniejsze informacje o Ra i pomiarze powierzchni
- Ra opisuje średnie bezwzględne odchylenie profilu od linii średniej, więc jest prostym wskaźnikiem „średniej gładkości”.
- To parametr profilowy, a nie pełny opis całej powierzchni, dlatego nie pokazuje wszystkich lokalnych defektów.
- W skanowaniu 3D częściej używa się parametrów arealnych, takich jak Sa, Sq i Sz, które opisują topografię całej powierzchni.
- Ra z pomiaru liniowego nie powinno się bezpośrednio porównywać z Sa z mapy 3D.
- Na wynik bardzo mocno wpływają filtracja, długość oceny, kierunek pomiaru i metoda pomiarowa.
- W powierzchniach funkcjonalnych sam Ra zwykle nie wystarcza do oceny tarcia, uszczelnienia ani trwałości.
Co oznacza Ra i dlaczego tak często pojawia się na rysunkach
Ra to średnia arytmetyczna wartości bezwzględnych odchyleń profilu od linii średniej. Mówiąc prościej: urządzenie patrzy na nierówności wzdłuż jednej linii, mierzy ich wysokość względem linii odniesienia, a potem uśrednia wynik tak, aby dostać jedną liczbę w mikrometrach. Im niższe Ra, tym zwykle gładsza powierzchnia.
To właśnie prostota zrobiła z Ra najpopularniejszy parametr wykończenia powierzchni. Nadaje się do szybkiej komunikacji między projektowaniem, produkcją i kontrolą jakości, bo jest łatwy do zrozumienia i porównania z wcześniejszymi raportami. Ja jednak traktuję go jako punkt startowy, a nie pełny opis stanu powierzchni.
W praktyce Ra odpowiada na pytanie „jak bardzo ta powierzchnia odbiega średnio od ideału?”, ale nie odpowiada jeszcze na pytanie, czy ma pojedyncze głębokie rysy, ostre szczyty, kierunkową strukturę albo lokalne uszkodzenia. Właśnie dlatego w zastosowaniach technicznych obok Ra bardzo często pojawiają się też Rz, Rq, Sa lub Sq. Gdy to jest już jasne, warto zobaczyć, jak taki wynik powstaje w pomiarze.
Jak mierzy się Ra w praktyce

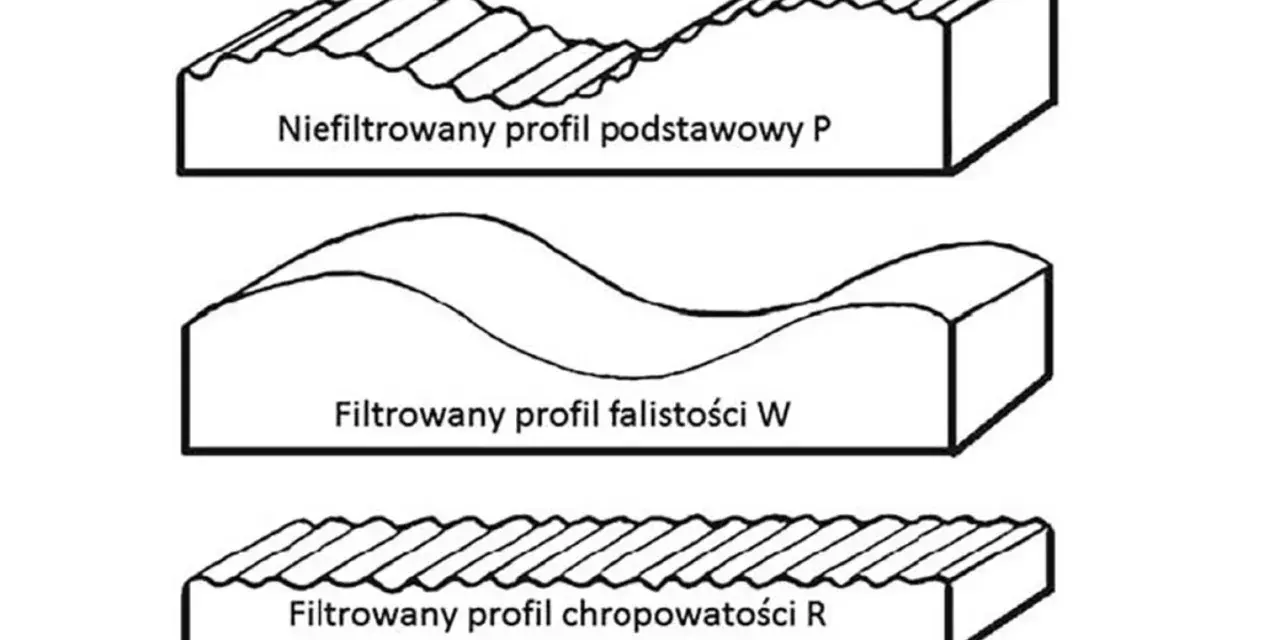

Najczęściej Ra mierzy się profilometrem stykowym. Sonda z końcówką pomiarową przejeżdża po fragmencie powierzchni i rejestruje profil wysokości. Następnie oprogramowanie odfiltrowuje składowe falistości i kształtu, zostawiając to, co uznaje za chropowatość. Z tak przygotowanego profilu oblicza się wartość Ra.
W teorii brzmi to prosto, ale w praktyce kilka rzeczy robi ogromną różnicę:
- Trzeba dobrać długość oceny do powierzchni i wymagań z rysunku.
- Należy ustawić filtr odcięcia (cut-off), czyli granicę oddzielającą falistość od chropowatości.
- Pomiar powinien iść zwykle prostopadle do kierunku obróbki, bo wzdłuż śladów narzędzia wynik bywa zaniżony.
- Powierzchnia musi być czysta, bez pyłu, oleju i resztek po obróbce.
- Warto wykonać kilka śladów pomiarowych, a nie opierać się na jednym odczycie.
To ważne zwłaszcza przy cienkich powłokach, miękkich tworzywach i delikatnych detalach. Kontaktowa igła potrafi zostawić ślad, a w skrajnym przypadku lekko zdeformować mierzoną powierzchnię. W takich sytuacjach non-contact, czyli pomiar bezdotykowy, bywa bezpieczniejszy i po prostu bardziej wiarygodny.
Jeśli zależy nam na porównywalności wyników między stanowiskami, trzeba też pilnować zgodności metody z dokumentacją i regularnie sprawdzać przyrząd na wzorcach chropowatości. Bez tego Ra łatwo staje się liczbą, która wygląda profesjonalnie, ale niewiele mówi o realnej powierzchni. A skoro sam profil liniowy ma ograniczenia, przechodzę do najważniejszej różnicy: 2D kontra 3D.
Dlaczego skanowanie 3D zmienia sposób patrzenia na powierzchnię
Klasyczny profilometr mierzy jedną linię. Skaner 3D albo optyczny profilometr arealny mierzy cały fragment powierzchni, dzięki czemu pokazuje nie tylko średnią wysokość nierówności, ale też ich rozkład, kierunkowość i lokalne defekty. Właśnie dlatego w skanowaniu 3D coraz częściej używa się parametrów arealnych, takich jak Sa, Sq czy Sz.
Tu pojawia się bardzo częsty błąd: nie wolno zakładać, że Sa to po prostu Ra policzone z większej liczby punktów. To nie jest ta sama miara, bo jedna opisuje linię, a druga powierzchnię. Dla podobnych materiałów wyniki mogą być zbliżone, ale interpretacyjnie to nadal różne parametry i nie powinno się ich podstawiać jeden za drugi.
| Cecha | Pomiar profilowy | Pomiar arealny 3D |
|---|---|---|
| Co mierzy | Jedną linię profilu | Całą powierzchnię w zadanym obszarze |
| Typowe parametry | Ra, Rz, Rq | Sa, Sq, Sz |
| Co pokazuje najlepiej | Średnią chropowatość wzdłuż śladu | Rozkład nierówności, lokalne wady i kierunkowość |
| Największa zaleta | Prostota i szybkość kontroli | Pełniejszy obraz topografii |
| Największe ograniczenie | Może pominąć lokalne defekty | Wymaga lepszego opracowania danych i często mocniejszej interpretacji |
W praktyce 3D jest szczególnie przydatne przy powierzchniach złożonych, drukowanych addytywnie, porowatych, nieregularnych albo takich, na których pojedyncza rysa może mieć większe znaczenie niż średnia z całego śladu. Jeśli część ma działać w kontakcie, ma uszczelniać albo współpracować tribologicznie, sama informacja o Ra zwykle nie wystarczy. To prowadzi do kolejnego pytania: jak czytać wartość liczbową, żeby nie wyciągnąć zbyt szybkiego wniosku?
Jak interpretować wartości bez zbyt szybkich wniosków
Wartość Ra nie jest oceną „dobre” albo „złe” sama w sobie. O znaczeniu decydują funkcja części, materiał, technologia obróbki i to, co dokładnie zapisano w dokumentacji. Inaczej patrzy się na wałek, inaczej na powierzchnię uszczelniającą, a jeszcze inaczej na element po druku 3D, który ma zostać później doszlifowany.
| Orientacyjny zakres Ra | Co zwykle oznacza | Praktyczny komentarz |
|---|---|---|
| do 0,4 µm | Bardzo gładka powierzchnia | Często spotykana po szlifowaniu lub polerowaniu; sam wynik nadal nie mówi, czy nie ma pojedynczych rys |
| 0,4-1,6 µm | Gładka powierzchnia techniczna | Dobra dla wielu elementów precyzyjnych, ale warto sprawdzić także kierunek obróbki i Rz |
| 1,6-3,2 µm | Standardowy poziom po typowej obróbce skrawaniem | Częsty kompromis między kosztem a jakością wykończenia |
| powyżej 3,2 µm | Powierzchnia wyraźnie chropowata | Bywa akceptowalna w częściach konstrukcyjnych, ale w funkcjonalnych punktach kontaktu zwykle wymaga dodatkowej oceny |
Ja patrzę na takie zakresy wyłącznie orientacyjnie. Dwie powierzchnie o identycznym Ra mogą zachowywać się zupełnie inaczej: jedna będzie miała równomierną strukturę, druga pojedyncze głębokie doliny albo ostre szczyty. Dlatego w miejscach krytycznych dobrze jest dołożyć Rz, Rq, a przy pomiarze 3D także Sa i Sq. Właśnie tu pojawia się granica między prostym pomiarem a sensowną metrologią funkcjonalną.
Żeby nie zgubić się w liczbach, trzeba jeszcze wiedzieć, jakie błędy najczęściej psują interpretację wyniku. I to są błędy, które widuję częściej, niż powinienem.
Najczęstsze błędy przy ocenie powierzchni
Największy problem z Ra nie polega na tym, że parametr jest zły. Problem polega na tym, że jest używany zbyt uproszczone albo bez kontekstu. Oto błędy, które realnie zaniżają jakość decyzji:
- porównywanie wyników z różnych metod, jakby były w pełni równoważne,
- porównywanie Ra z pomiaru liniowego z Sa ze skanu 3D bez sprawdzenia, jak liczono dane,
- wykonywanie pomiaru w jednym kierunku, mimo że powierzchnia ma wyraźny kierunek obróbki,
- opieranie się na jednym śladzie zamiast na kilku powtórzeniach,
- ignorowanie falistości, choć to ona bywa ważniejsza od samej chropowatości,
- odczytywanie Ra jako miary uszczelnienia, tarcia lub trwałości, mimo że te cechy zależą od czegoś więcej niż średnia wartość.
Do tego dochodzi jeszcze kwestia standardu i sposobu opracowania danych. W nowych raportach spotkasz ISO 21920 dla profilu oraz ISO 25178 dla parametrów arealnych, ale w starszych dokumentacjach nadal żyją starsze oznaczenia i ustawienia filtrów. Jeśli ktoś porównuje wyniki z dwóch różnych lat albo z dwóch różnych laboratoriów, musi sprawdzić nie tylko sam parametr, ale też metodę jego wyznaczenia.
To właśnie dlatego w praktyce lepszy pomiar nie zaczyna się od urządzenia, tylko od pytania: „co ta powierzchnia ma robić?”. Odpowiedź na to pytanie prowadzi do właściwego wyboru między Ra, Sa i dodatkowymi parametrami.
Jak dobrać metodę do frezowania, druku 3D i powierzchni nieregularnych
Nie każda powierzchnia wymaga tego samego podejścia. Jeśli część jest płaska, regularna i ma być tylko sprawdzona w kontroli produkcyjnej, profilometr stykowy bywa wystarczający. Jeśli jednak pracujesz z geometrią złożoną, powierzchnią po druku 3D, strukturą porowatą albo detalem o dużej liczbie lokalnych wahań, skan 3D zwykle daje znacznie lepszy obraz sytuacji.
| Sytuacja | Lepszy parametr | Najpraktyczniejsza metoda | Dlaczego to działa |
|---|---|---|---|
| Równa powierzchnia po toczeniu lub frezowaniu | Ra, często razem z Rz | Profilometr stykowy | Wystarczy szybka, powtarzalna kontrola śladu obróbki |
| Element po druku 3D z widoczną strukturą warstw | Sa, Sq, Sz | Optyczny profilometr 3D lub skaner powierzchniowy | Widać pełną topografię, a nie tylko średnią z jednej linii |
| Powierzchnia uszczelniająca albo współpracująca ciernie | Ra plus Rz lub parametry funkcjonalne | Pomiar profilowy uzupełniony analizą 3D | Same średnie nie pokazują pojedynczych szczytów i dolin |
| Miękki materiał, cienka powłoka, delikatna struktura | Sa lub Sq | Metoda bezdotykowa | Unikasz deformacji powierzchni przez styk sondy |
| Kontrola po obróbce wykańczającej | Ra i Sa przed oraz po procesie | Porównanie przed/po na tej samej metodzie | Łatwiej ocenić realny efekt szlifowania, polerowania lub mikropowłoki |
Właśnie w takich zadaniach widać sens 3D. Nie chodzi o to, żeby zastąpić Ra modnym skanem, tylko o to, żeby dobrać miarę do funkcji elementu. Jeśli powierzchnia ma być po prostu zgodna z rysunkiem, często wystarczy prosty parametr profilowy. Jeśli ma pracować, uszczelniać, ślizgać się albo pokazywać lokalne defekty po obróbce addytywnej, trzeba patrzeć szerzej. To domyka najważniejszą myśl: Ra jest użyteczne, ale nie jest samowystarczalne.
Co zostaje, gdy Ra już nie wystarcza
W dobrym pomiarze powierzchni chodzi o to, żeby liczba wspierała decyzję, a nie zastępowała analizę. Ra dobrze działa jako szybki skrót komunikacyjny, ale przy powierzchniach funkcjonalnych trzeba dołożyć kontekst geometryczny, kierunek obróbki, filtrację i czasem także pełną topografię 3D. Dopiero wtedy metrologia zaczyna odpowiadać na realne pytanie o działanie części, a nie tylko o jej średni wygląd.
Jeśli miałbym zostawić jedną praktyczną regułę, byłaby prosta: zanim zaakceptuję wynik, sprawdzam, czy wiem, jak został policzony, na czym został zmierzony i co ta powierzchnia ma robić w gotowym detalu. Gdy te trzy odpowiedzi się zgadzają, Ra naprawdę pomaga. Gdy ich brakuje, jest tylko ładnie wyglądającą liczbą.
