W produkcji różnica między modelem a gotowym detalem rzadko jest widoczna gołym okiem, a właśnie ona decyduje o dopasowaniu, reklamacji albo konieczności poprawki. Odchyłki wymiarów warto rozumieć nie jako suchy zapis z rysunku, ale jako sygnał, czy proces naprawdę trzyma geometrię pod kontrolą. W tym tekście pokazuję, jak czytać takie różnice, jak pomaga w tym skanowanie 3D i gdzie metrologia cyfrowa daje przewagę, a gdzie nadal lepszy będzie pomiar stykowy.
Najważniejsze rzeczy, które warto zapamiętać
- W ocenie detalu liczy się nie tylko wymiar nominalny, ale też tolerancja, geometria i niepewność pomiaru.
- Skan 3D najlepiej sprawdza się przy złożonych kształtach, pełnej analizie powierzchni i szybkim wykrywaniu lokalnych problemów.
- Mapa kolorów jest użyteczna tylko wtedy, gdy poprawnie ustawiono bazowanie i dobrze zdefiniowano układ odniesienia.
- Najczęstsze błędy wynikają z przygotowania części, warunków środowiskowych i zbyt dosłownej interpretacji wyniku.
- W decyzjach granicznych trzeba uwzględniać reguły akceptacji, a nie opierać się wyłącznie na jednej liczbie.
Co naprawdę oznacza odchylenie wymiarowe
Ja zwykle zaczynam od rozdzielenia trzech pojęć: wymiar nominalny, wymiar rzeczywisty i tolerancja. Nominał pochodzi z CAD albo rysunku, wymiar rzeczywisty z pomiaru, a tolerancja mówi, jak daleko można się odsunąć od wartości docelowej i nadal zachować zgodność funkcjonalną.
| Pojęcie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| Wymiar nominalny | Wartość docelowa z rysunku lub modelu 3D | To punkt odniesienia dla całej kontroli |
| Wymiar rzeczywisty | To, co faktycznie wychodzi w pomiarze | Pokazuje stan wykonanej części |
| Odchyłka | Różnica między wymiarem rzeczywistym a nominalnym | Mówi, jak bardzo detal „uciekł” od projektu |
| Tolerancja | Dopuszczalny zakres odchylenia | Decyduje, czy część jest zgodna |
| Niepewność pomiaru | Margines, który wynika z samej metody pomiaru | Pomaga ocenić wyniki blisko granicy |
Praktyczny przykład jest prosty: jeśli otwór ma średnicę 10,00 mm z tolerancją ±0,05 mm, a pomiar pokazuje 10,08 mm, detal wypada poza zakresem. Jeśli jednak wynik wynosi 10,049 mm, sprawa nie jest już tak oczywista, bo trzeba jeszcze uwzględnić niepewność pomiarową i regułę decyzji. Właśnie dlatego sama liczba bez kontekstu bywa myląca.
Jeżeli na rysunku pojawia się GD&T, czyli tolerowanie geometryczne, wtedy pilnuję nie tylko wielkości, ale też kształtu, położenia i orientacji cech. Otwór może mieć poprawną średnicę, a mimo to być źle ustawiony względem bazy, co w montażu robi większy problem niż drobna różnica wymiaru. I to prowadzi do pytania, jak takie różnice najlepiej pokazać na danych ze skanera.

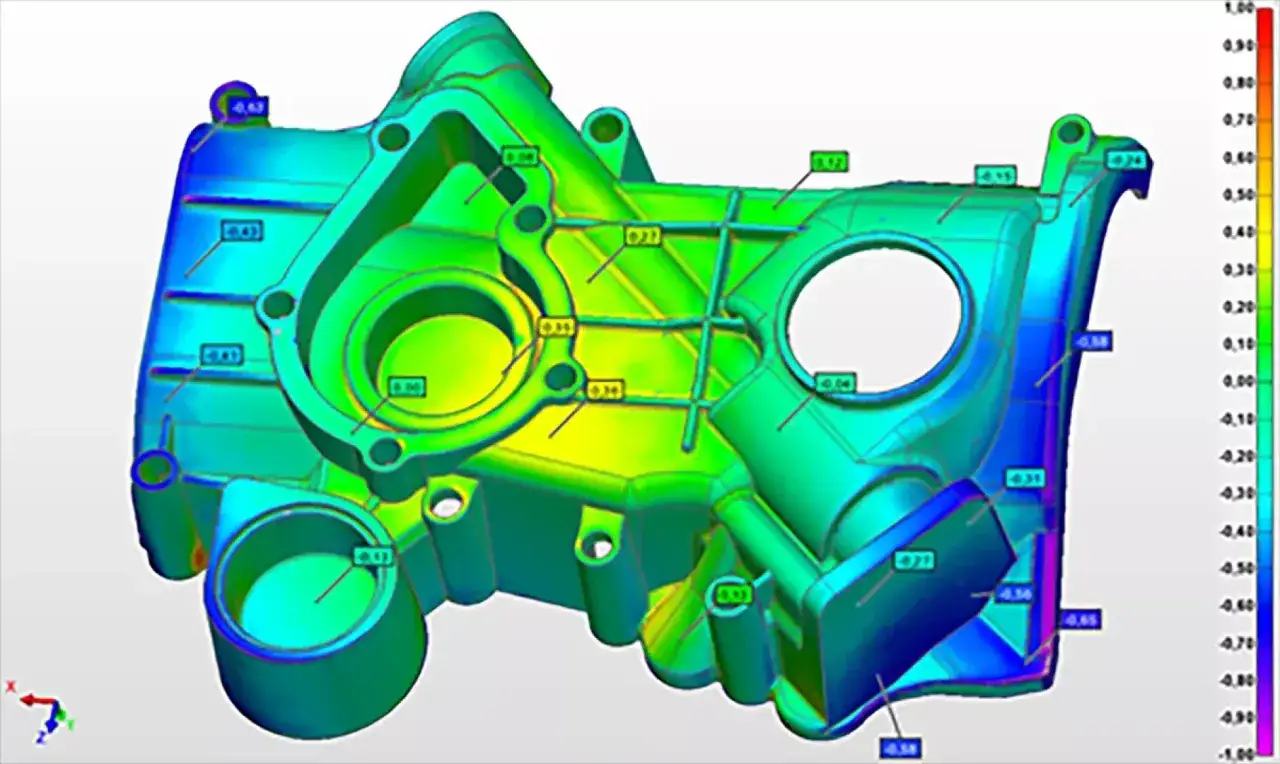

Jak czytać mapę odchyleń po skanie 3D

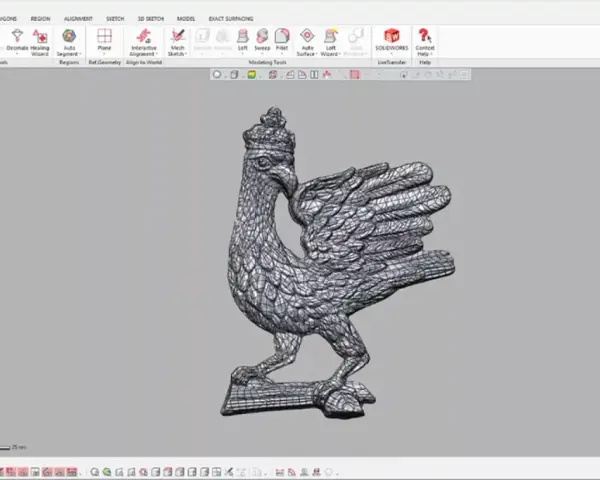

Najbardziej użyteczny obraz daje porównanie skanu z modelem CAD albo z częścią referencyjną. Skaner tworzy chmurę punktów, czyli cyfrowy zapis powierzchni w postaci bardzo gęstego zbioru punktów, a oprogramowanie zestawia ją z geometrią nominalną. Efektem jest mapa kolorów, przekroje i zestaw cech, które można ocenić szybciej niż w klasycznym pomiarze punktowym.
Tu ważna rzecz, którą często widzę w praktyce: kolor nie jest uniwersalnym symbolem „dobrze” albo „źle”. Czerwony w jednym projekcie może oznaczać dodatnie odchylenie, w innym po prostu obszar największej różnicy względem CAD. Zawsze patrzę najpierw na legendę, skalę i sposób wyrównania danych.
Best-fit nie zawsze mówi prawdę o funkcji części
Metoda best-fit, czyli dopasowanie całości chmury do modelu z minimalizacją globalnej różnicy, jest świetna do oceny odkształceń i ogólnego kształtu. Ma jednak słabość: potrafi „wygładzić” problem lokalny. Jeśli detal ma działać w złożeniu, lepiej bazować na układzie odniesienia z rysunku, bo wtedy raport pokazuje to, co naprawdę ma znaczenie dla montażu.
Przeczytaj również: Jak mierzyć mikrometrem bez błędów i czytać wynik?

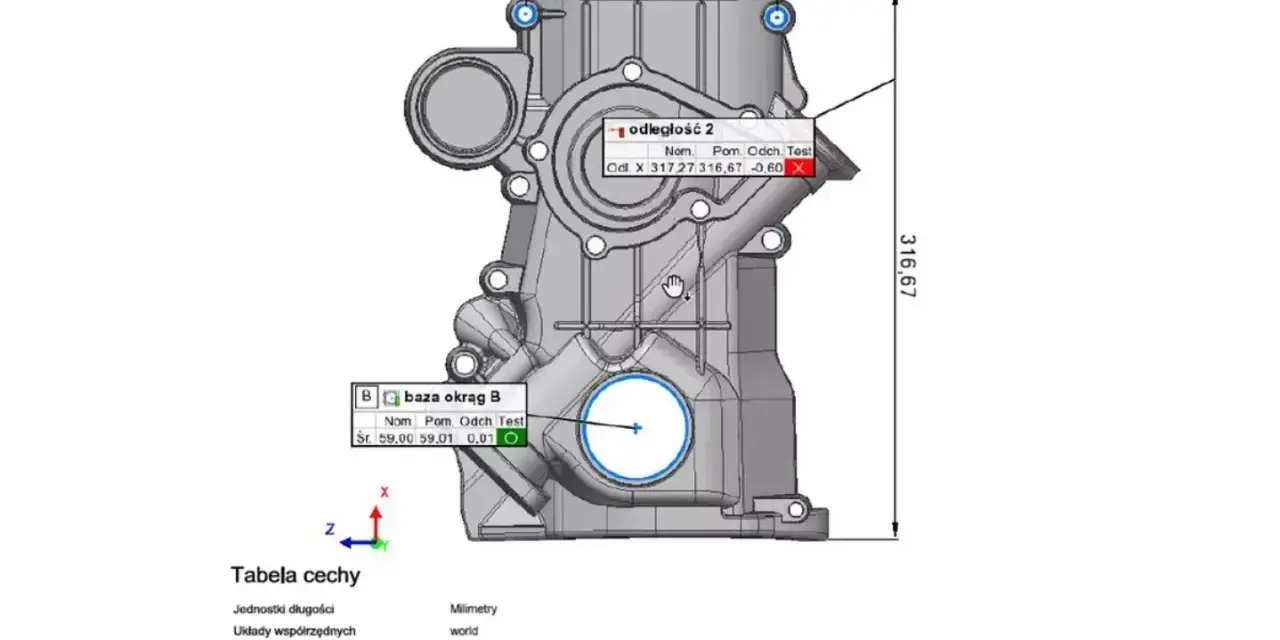

Raport, który pomaga, a nie tylko ładnie wygląda
- model nominalny lub CAD, żeby było jasne, do czego porównuję wynik;
- opis układu bazowego, bo bez niego nawet dobry skan bywa trudny do interpretacji;
- przekroje przez cechy krytyczne, nie tylko ogólna mapa powierzchni;
- skala odchyleń i informacja, gdzie kończy się tolerancja;
- jasna decyzja zgodności z uwzględnieniem niepewności pomiaru.
Jeśli raport ogranicza się do kolorowej grafiki, a nie pokazuje bazy, przekrojów i granic tolerancji, to łatwo o błędny wniosek. Dobra interpretacja danych ze skanu 3D pozwala zobaczyć nie tylko to, gdzie część „odjechała”, ale też dlaczego to odchylenie ma znaczenie. Z tego wynika naturalne pytanie: kiedy skan 3D naprawdę daje przewagę nad innymi metodami?
Jak wygląda sensowny proces pomiarowy
Największą różnicę robi nie sam sprzęt, tylko kolejność działań. Ja zwykle myślę o pomiarze jak o krótkim łańcuchu decyzji: co mierzę, od czego mierzę, czym mierzę i na jakiej podstawie uznaję wynik za poprawny. Bez tego nawet bardzo dobry skaner może wygenerować raport, który wygląda profesjonalnie, ale niewiele wnosi.
- Zdefiniuj cechy krytyczne. Najpierw trzeba wiedzieć, które powierzchnie, otwory, płaszczyzny i osie naprawdę mają znaczenie funkcjonalne.
- Ustal bazowanie. Układ odniesienia powinien odpowiadać temu, jak część pracuje w złożeniu, a nie tylko temu, jak najłatwiej ją położyć na stole.
- Przygotuj detal do skanu. Powierzchnia, mocowanie i ewentualne matowienie muszą wspierać pomiar, a nie go fałszować.
- Dobierz gęstość danych do zadania. Zbyt rzadki skan może zgubić krawędzie i lokalne odchylenia, a zbyt gęsty bez sensu wydłuża czas i obciąża analizę.
- Porównaj z modelem lub wzorcem. Sama chmura punktów niewiele mówi, dopiero zestawienie z CAD ujawnia odchylenia powierzchni i cech.
- Oceń zgodność według reguł decyzji. Jeśli wynik jest blisko granicy tolerancji, trzeba uwzględnić niepewność, a nie tylko spojrzeć na kolor lub jedną wartość.
W praktyce szczególnie ważne jest to ostatnie ogniwo. Blisko granicy tolerancji nie wystarcza proste „pass/fail” wyciągnięte z jednego odczytu, bo błąd metody może być większy niż sam margines bezpieczeństwa. Tu dobrze działa podejście zgodne z logiką ISO 14253-1, czyli decyzja oparta na pomiarze i niepewności, a nie na intuicji. Następny problem to wszystko, co potrafi ten proces zepsuć.
Gdzie wynik najłatwiej się psuje
Najczęściej gubi się nie sam skaner, tylko brak konsekwencji w przygotowaniu detalu. W skanowaniu 3D widziałem wiele sytuacji, w których sprzęt był w porządku, ale rezultat okazywał się mało wiarygodny, bo część była źle zamocowana, źle ustawiona albo mierzona w nieodpowiednich warunkach.
- Złe bazowanie - jeśli detal jest ustawiony inaczej niż w projekcie, mapa odchyleń pokaże problem tam, gdzie go faktycznie nie ma, albo odwrotnie.
- Powierzchnia bez przygotowania - błyszczące, czarne albo przezroczyste elementy potrafią zaniżać jakość danych, więc czasem potrzebne jest matowienie lub zmiana strategii skanu.
- Temperatura - aluminium rozszerza się mniej więcej o 23 µm na metr na każdy 1°C, więc przy elemencie 500 mm i różnicy 5°C zmiana może sięgnąć około 0,058 mm.
- Zbyt mała gęstość danych - jeśli zbierzesz za mało punktów, krawędź otworu, cienka ścianka albo lokalne wybrzuszenie mogą zostać pominięte.
- Za szybka decyzja - wynik 0,01 mm poza tolerancją nie zawsze oznacza realny brak zgodności, jeśli niepewność pomiaru jest porównywalna z samą różnicą.
Najbardziej zdradliwa jest sytuacja graniczna. Część wygląda dobrze na ekranie, ale po chwili okazuje się, że decyzję trzeba oprzeć nie na kolorze mapy, tylko na regułach akceptacji i jakości danych wejściowych. To właśnie dlatego w metrologii liczy się nie tylko „czy zmierzyło”, ale też „jak zmierzyło”. Z takiego podejścia wynika kolejny praktyczny temat: kiedy skaner 3D jest najlepszym wyborem, a kiedy lepiej postawić na klasyczne narzędzia.
Kiedy skaner 3D ma przewagę nad CMM
Nie każdy detal wymaga skanu 3D, ale nie każda kontrola da się zrobić dobrze suwmiarką. Wybór zależy od tego, czy chcesz sprawdzić pojedynczy wymiar, czy całe zachowanie geometrii. Przy powierzchniach swobodnych, odlewach, formach, elementach po obróbce addytywnej i częściach z wieloma cechami funkcjonalnymi skaner 3D zwykle daje więcej informacji w krótszym czasie.
| Metoda | Najlepiej sprawdza się przy | Ograniczenie | Mój wybór, gdy... |
|---|---|---|---|
| Suwmiarka lub mikrometr | Prostych, łatwo dostępnych wymiarach | Nie pokaże pełnej geometrii ani lokalnych odchyleń | Potrzebuję szybkiego sprawdzenia jednej cechy |
| CMM stykowa | Bardzo precyzyjnych cech bazowych i wąskich tolerancji | Jest wolniejsza przy złożonych powierzchniach | Najważniejsza jest dokładność pojedynczej cechy |
| Skaner 3D metrologiczny | Pełnej analizie powierzchni, odchyłkom kształtu i szybkim porównaniu z CAD | Wymaga dobrego bazowania i interpretacji danych | Chcę zobaczyć cały obraz, a nie tylko jeden wymiar |
| Tomografia komputerowa | Geometrii wewnętrznej i zamkniętych przestrzeni | Jest bardziej wymagająca kosztowo i organizacyjnie | Muszę sprawdzić wnętrze elementu bez jego niszczenia |
Najprościej mówiąc: skan 3D wygrywa tam, gdzie ważny jest obraz całości, a CMM pozostaje mocniejsze przy bardzo konkretnych, krytycznych cechach. W wielu zakładach najlepszy efekt daje układ hybrydowy, czyli skan do szybkiej analizy trendu i CMM do potwierdzenia najważniejszych wymiarów. To prowadzi do pytania o ostatni element układanki: jak wdrożyć taki proces, żeby nie był jednorazowym testem, tylko stałym narzędziem kontroli.
Co wdrożyć, żeby kontrola działała także przy kolejnych seriach
Największą poprawę widzę nie wtedy, gdy ktoś kupuje lepszy sprzęt, ale gdy lepiej ustawia proces. Dla części z produkcji skrawaniem, odlewów i druku 3D kluczowe jest powtarzalne podejście do bazy, warunków pomiaru i interpretacji wyniku. Bez tego porównujesz nie tylko detale, ale też różne sposoby ich mierzenia.
- Ustal jedną logikę bazowania - ta sama część nie powinna być oceniana raz „na oko”, a raz według układu z rysunku.
- Trzymaj część referencyjną - wzorzec, czyli dobrze wykonany detal odniesienia, bardzo pomaga przy szybkiej weryfikacji serii.
- Zapisuj warunki pomiaru - temperatura, sposób mocowania, przygotowanie powierzchni i wersja programu potrafią zmienić wynik bardziej, niż się wydaje.
- Patrz na trend, nie tylko na pojedynczy pomiar - przy krótkich seriach i w druku 3D to najlepszy sposób, żeby wyłapać skurcz, skręcenie albo błąd orientacji.
- Oddziel analizę od decyzji - najpierw zbierz dobre dane, potem oceń zgodność, a dopiero na końcu wnioskuj o przyczynie problemu.
Jeżeli miałbym wskazać jedną zasadę, która najczęściej poprawia wyniki, byłoby nią połączenie poprawnej bazy, sensownej niepewności pomiaru i raportu pokazującego nie tylko PASS/FAIL, ale też miejsce oraz skalę odchylenia. To właśnie taki układ sprawia, że kontrola przestaje być formalnością, a zaczyna realnie chronić proces przed błędami i poprawkami.
