W metrologii i rysunku technicznym niewielki symbol potrafi przesądzić o ocenie całej części. Znak równoległości mówi nie tyle o wymiarze, ile o tym, jak powierzchnia albo oś ma zachowywać kierunek względem bazy, a w skanowaniu 3D jego poprawna interpretacja decyduje o tym, czy raport jest wiarygodny. W tym tekście pokazuję, jak czytać zapis, jak sprawdzać go w praktyce i gdzie najczęściej pojawiają się błędy.
Najważniejsze rzeczy, które trzeba wiedzieć przed pomiarem
- Symbol ∥ oznacza tolerancję orientacji, a nie zwykły wymiar liniowy.
- Ocena zawsze odnosi się do bazy, więc bez poprawnego układu odniesienia wynik bywa mylący.
- Dla powierzchni strefa tolerancji to dwie równoległe płaszczyzny, a dla osi często pojawia się strefa walcowa.
- Chmura punktów ze skanera 3D sama w sobie nie jest jeszcze wynikiem metrologicznym.
- Najwięcej błędów bierze się z best-fit, złego przygotowania powierzchni i zbyt małego pokrycia skanem.
- Przy małych tolerancjach kluczowa staje się nie tylko dokładność urządzenia, ale też niepewność całego procesu.
Co oznacza ten symbol na rysunku technicznym
W praktyce chodzi o kontrolę kierunku względem bazy, a nie o to, czy detal „mniej więcej wygląda równo”. Sam znak równoległości nie mówi jeszcze wszystkiego: dopiero w połączeniu z wartością tolerancji i odniesieniem do bazy tworzy jednoznaczny zapis. Ja czytam go zawsze tak samo: co kontrolujemy, względem czego i w jakiej strefie ma się zmieścić odchyłka.
To ważne rozróżnienie, bo w produkcji bardzo łatwo pomylić równoległość z płaskością. Płaskość sprawdza wyłącznie kształt powierzchni, a równoległość sprawdza dodatkowo jej orientację względem wskazanej bazy. Kiedy część ma działać w zespole z innym elementem, to właśnie ten drugi warunek robi różnicę.
Najprościej mówiąc, jeśli rysunek wymaga równoległości, to projektant nie pyta tylko „czy ta powierzchnia jest prosta”, ale „czy jest ustawiona tak, jak powinna”. Dzięki temu kontrola jakości nie opiera się na wrażeniu, tylko na mierzalnym kryterium. To prowadzi prosto do pytania, jak czytać sam zapis w ramce tolerancji.

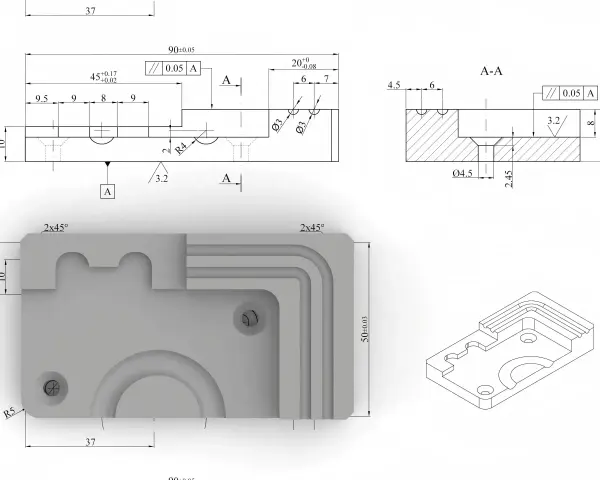

Jak czytać ramkę tolerancji bez zgadywania
Ramka tolerancji zwykle zawiera trzy rzeczy: symbol, wartość liczbową i bazę odniesienia. Bez bazy zapis bywa niepełny, bo nie wiadomo, względem czego oceniać orientację. W dobrze przygotowanym rysunku nie ma tu miejsca na domysły, a w metrologii każdy domysł kończy się później niepotrzebną dyskusją z produkcją.
| Element zapisu | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| ∥ | Kontrolę orientacji względem bazy | Czy część ma zachować kierunek powierzchni lub osi |
| 0,05 mm | Szerokość strefy tolerancji | Jaki rozrzut odchyleń jest dopuszczalny |
| A, B, C | Bazy odniesienia | Jak trzeba ustawić detal przed oceną |
| ⌀ przed wartością | Strefę walcową | Czy kontrolujesz oś, a nie tylko płaszczyznę |
W praktyce najczęściej spotkasz dwa warianty. Przy powierzchni kontrola dotyczy ułożenia ściany względem bazy, a strefę tolerancji wyznaczają dwie równoległe płaszczyzny oddalone o zadaną wartość. Przy osi sytuacja jest bardziej precyzyjna: tolerancja opisuje przebieg osi, dlatego często używa się strefy walcowej.
Gdy chodzi o powierzchnię
Jeżeli mierzysz płaską ściankę, patrzysz na to, czy cała powierzchnia mieści się między dwiema równoległymi płaszczyznami ustawionymi zgodnie z bazą. To typowy przypadek dla obróbki frezarskiej, płyt, korpusów i powierzchni montażowych. Jeden błąd interpretacyjny potrafi tu zawyżyć albo zaniżyć wynik o kilka setnych milimetra.
Przeczytaj również: Symetria w pomiarze części - jak mierzyć ją poprawnie?
Gdy chodzi o oś
Przy wałkach, otworach i elementach obrotowych sprawdza się przebieg osi, a nie tylko sam zarys. Wtedy liczy się to, czy oś pozostaje równoległa do bazy w granicach wskazanej strefy. Dla części funkcjonalnych, które pracują parami, ma to często większe znaczenie niż sam wymiar nominalny.
Kiedy zapis jest już rozłożony na czynniki pierwsze, można przejść do pytania, jak taki wymóg w ogóle zweryfikować skanerem 3D albo klasyczną aparaturą metrologiczną.
Dlaczego w skanowaniu 3D sama chmura punktów nie wystarczy
Skaner 3D zbiera dane szybko, ale zebrane punkty to jeszcze nie jest wynik kontroli. Żeby ocenić równoległość, trzeba najpierw poprawnie ustawić układ odniesienia, a dopiero potem porównywać geometrię z modelem nominalnym albo z bazą z rysunku. Jeśli zrobi się to odwrotnie, software może pokazać piękny raport, który ma niewiele wspólnego z rzeczywistą funkcją części.
Ja traktuję chmurę punktów jak surowy materiał. Dopiero po odfiltrowaniu szumu, dobraniu właściwego zakresu danych i przypisaniu bazy można wyciągać sensowne wnioski. W przeciwnym razie best-fit potrafi „wygładzić” problem, bo rozkłada odchyłkę na całą geometrię zamiast pokazać ją tam, gdzie naprawdę występuje.
To właśnie dlatego metrologia 3D nie polega na samym skanowaniu. Liczy się też przygotowanie powierzchni, kontrola odbić, dobór rozdzielczości i świadomość, że bardzo cienkie, błyszczące albo mocno zakrzywione elementy bywają trudniejsze do oceny niż sugeruje sam model CAD. Im bardziej złożona geometria, tym bardziej trzeba ufać procesowi, a nie tylko kolorowej mapie odchyłek. Następny krok jest więc praktyczny: jak ten pomiar zrobić, żeby wynik naprawdę dało się obronić.
Jak sprawdzam równoległość w metrologii krok po kroku
- Odczytuję z rysunku bazę i część kontrolowaną.
- Sprawdzam, czy mierzę powierzchnię, czy oś.
- Przygotowuję detal i stabilizuję go w uchwycie albo na płycie.
- Wykonuję skan lub pomiar punktowy z pełnym pokryciem obszaru funkcjonalnego.
- Ustawiam dane względem właściwej bazy, a nie względem całego modelu.
- Odczytuję odchyłkę i porównuję ją z szerokością strefy tolerancji.
W praktyce zwracam uwagę na jedną rzecz ponad wszystkie inne: niepewność całego układu pomiarowego. Jeśli tolerancja ma 0,05 mm, a system pomiarowy pracuje na granicy tej wartości, wynik staje się mało użyteczny niezależnie od tego, jak nowoczesny jest sprzęt. Dobre oprogramowanie nie naprawi słabego przygotowania partii ani źle zdefiniowanej bazy.
Dlatego w raporcie nie wystarczy napisać „zaliczone” albo „niezaliczone”. Warto pokazać też orientację części, sposób dopasowania, zakres skanowania i warunki pomiaru. To właśnie daje później możliwość powtórzenia badania i porównania wyników między zmianami, maszynami albo lokalizacjami. A skoro tak, warto powiedzieć wprost, gdzie najczęściej popełnia się błędy.
Najczęstsze błędy, które psują wynik
- Pomiar bez bazy. Jeśli część jest dopasowana „na oko”, wynik orientacji traci sens, bo nie wiadomo, do czego odnosisz geometrię.
- Best-fit zamiast odniesienia do rysunku. Dopasowanie do całego modelu może ukryć lokalne odchyłki i poprawić wynik tylko na ekranie.
- Zbyt małe pokrycie powierzchni. Kilka pasów skanu nie wystarcza, gdy tolerancja dotyczy długiej ściany albo krawędzi nośnej.
- Agresywna filtracja chmury. Zbyt mocne wygładzanie usuwa właśnie te punkty, które pokazują realne odchylenie.
- Ignorowanie przygotowania powierzchni. Odbicia, połysk i przezroczystość potrafią zrujnować odczyt szybciej niż błąd operatora.
- Mylenie równoległości z płaskością. Dwie powierzchnie mogą być płaskie, ale nadal nie być równoległe względem bazy.
W praktyce większość tych problemów nie wynika z braku wiedzy o samym symbolu, tylko z pośpiechu przy ustawianiu stanowiska. Jeśli skrócisz przygotowanie o dwie minuty, możesz stracić pół godziny na tłumaczenie rozbieżnego wyniku. To dobry moment, żeby dobrać narzędzie do konkretnej tolerancji i geometrii, a nie odwrotnie.
Jak dobrać metodę pomiaru do części i tolerancji
| Metoda | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Suwmiarka lub mikrometr | Gdy potrzebujesz szybkiej kontroli wymiaru, a nie pełnej orientacji | Tanie, szybkie, proste | Nie pokazują wiarygodnie równoległości jako takiej |
| Płyta granitowa z czujnikiem | Dla prostych płaszczyzn i krótkich serii | Dobry kontakt z klasyczną metrologią | Wolniejsze i mniej wygodne przy złożonej geometrii |
| Ramię pomiarowe | Na hali, gdy liczy się mobilność | Szybki start, elastyczność | Dokładność zwykle niższa niż w CMM |
| CMM | Przy małych tolerancjach i potrzebie śladu metrologicznego | Wysoka wiarygodność, dobre odniesienie do baz | Wolniejsze i bardziej wymagające organizacyjnie |
| Skaner 3D metrologiczny | Przy złożonych kształtach i większej liczbie punktów kontrolnych | Szybko zbiera pełną geometrię, dobrze wspiera analizę CAD | Wymaga dobrej bazowania, przygotowania powierzchni i kontroli niepewności |
W dobrze skalibrowanych systemach metrologicznych dokładność skanerów 3D bywa rzędu kilkunastu do kilkudziesięciu mikrometrów, ale zależy to od pola pomiarowego, materiału i warunków pracy. CMM potrafi zejść niżej, dlatego przy bardzo ciasnych tolerancjach nadal pozostaje punktem odniesienia. Z kolei prostsze narzędzia sprawdzają się tam, gdzie trzeba szybko odsiać oczywiste odchyłki, a nie wydać formalny werdykt o geometrii.
Najrozsądniejsze podejście nie polega więc na wyborze „najlepszego” urządzenia, tylko na dopasowaniu metody do pytania, które stawia rysunek. Jeśli tolerancja jest mała, a powierzchnia skomplikowana, skaner 3D może bardzo pomóc, ale dopiero w połączeniu z porządną metrologią odniesienia. To prowadzi do ostatniej, praktycznej warstwy: co wdrożyć od razu, żeby takie pomiary były powtarzalne.
Co wdrożyć od razu, żeby pomiar był wiarygodny
Jeżeli miałbym wskazać jeden nawyk, który daje największą poprawę jakości wyników, to byłoby konsekwentne definiowanie bazy przed każdym pomiarem. Bez tego nawet dobry skaner 3D staje się tylko szybkim narzędziem do zbierania danych, a nie do oceny geometrii. W praktyce największą różnicę robi nie sprzęt sam w sobie, tylko porządek w procedurze.
- Ustal jednoznacznie, czy kontrolujesz powierzchnię, czy oś.
- Pracuj na bazach z rysunku, a nie na przypadkowym ustawieniu modelu.
- Zapisuj warunki pomiaru, w tym przygotowanie powierzchni i sposób filtracji danych.
- Nie oceniaj wyniku bez sprawdzenia niepewności całego systemu.
Tak właśnie traktuję równoległość w środowisku produkcyjnym: jako prosty, ale bardzo wymagający test dyscypliny pomiarowej. Jeśli baza jest jasna, powierzchnia dobrze przygotowana, a metoda dobrana do tolerancji, wynik jest obroniony i powtarzalny. Jeśli któryś z tych elementów kuleje, problem zwykle nie leży w symbolu na rysunku, tylko w sposobie, w jaki z niego korzystamy.
