Twardość materiału to jedna z tych cech, które bardzo szybko pokazują, czy część przejdzie test jakości, czy zacznie sprawiać problemy już na etapie produkcji. W praktyce skala twardości nie jest jedną tabelą, tylko zbiorem metod, z których każda mierzy coś trochę innego i sprawdza się w innym materiale. Jeśli pracujesz ze skanowaniem 3D albo kontrolą jakości, warto wiedzieć nie tylko, co oznaczają HRC, HBW czy HV, ale też kiedy sam odcisk trzeba oglądać w 3D, a kiedy wystarczy klasyczny pomiar optyczny.
Najważniejsze rzeczy, które trzeba wiedzieć o pomiarze twardości
- Twardość mówi o odporności materiału na lokalne wgniatanie, a nie o wytrzymałości w sensie ogólnym.
- Rockwell mierzy głębokość odcisku, Brinell i Vickers opierają się na geometrii śladu, a Knoop sprawdza się przy bardzo płytkich badaniach.
- Konwersje między różnymi metodami są tylko orientacyjne i zależą od materiału oraz stanu próbki.
- 3D skanowanie nie zastępuje testu twardości, ale bardzo pomaga w analizie odcisku, dokumentacji i ocenie jakości powierzchni.
- W druku 3D i metrologii najlepiej działa połączenie pomiaru lokalnej twardości z geometrią z 3D skanu.
Czym twardość materiału różni się od wytrzymałości
Ja rozdzielam te dwa pojęcia już na starcie, bo to oszczędza sporo nieporozumień. Twardość opisuje, jak materiał opiera się lokalnemu odkształceniu pod naciskiem wgłębnika, zarysowaniu albo wgnieceniu. Wytrzymałość mówi o czymś szerszym: jak element znosi obciążenie, rozciąganie, ściskanie czy zginanie w realnej pracy.
To dlatego dwa materiały mogą mieć podobną twardość, a zachowywać się zupełnie inaczej w eksploatacji. Stal po obróbce cieplnej i stop aluminium po utwardzaniu wydzieleniowym to dobry przykład: oba mogą być „twarde”, ale jeden będzie lepszy pod odporność na ścieranie, a drugi pod redukcję masy. W praktyce twardość jest więc wskaźnikiem użytecznym, ale tylko wtedy, gdy wiadomo, co dokładnie było mierzone i jaką metodą.
Właśnie dlatego nie traktuję oznaczeń typu HRC, HBW czy HV jak jednej wspólnej waluty. To różne sposoby opisu tego samego zjawiska, ale każdy ma własny zakres stosowalności i własne ograniczenia. Gdy już to rozdzielisz, dużo łatwiej dobrać metodę do geometrii próbki i oczekiwanej dokładności.
Które metody pomiaru są naprawdę użyteczne w praktyce
Tu najszybciej widać różnicę między tym, co użytkownik wpisuje do wyszukiwarki, a tym, czego potrzebuje w laboratorium. Rockwell jest szybki i wygodny w produkcji, Brinell lepiej uśrednia większy obszar materiału, a Vickers daje większą elastyczność przy cienkich warstwach, lokalnych strefach utwardzenia i drobnej mikrostrukturze. Knoop przydaje się tam, gdzie odcisk musi być bardzo płytki, a Mohs zostawiam raczej do minerałów niż do oceny elementów mechanicznych.
| Metoda | Co faktycznie mierzy | Typowe zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|---|
| Rockwell | Głębokość odcisku po przyłożeniu obciążenia; minor load zwykle 10 kgf, a major load 60, 100 albo 150 kgf | Szybka kontrola produkcji, stale, odkuwki, części po obróbce cieplnej | Krótki pomiar, mało obliczeń, dobra powtarzalność na linii | Wrażliwy na stan powierzchni i geometrię cienkich próbek |
| Brinell | Średnicę odcisku po wciskaniu kulki; często spotkasz wariant 10 mm / 3000 kgf | Odlewy, materiały niejednorodne, większe przekroje | Dobry efekt uśrednienia struktury | Duży odcisk, wolniejszy odczyt |
| Vickers | Długość przekątnych odcisku diamentowej piramidy o kącie 136° | Metale, powłoki, mikrostruktury, strefy utwardzone | Duża uniwersalność i szeroki zakres zastosowań | Wymaga dobrego odczytu optycznego i przygotowanej powierzchni |
| Knoop | Bardzo płytki, wydłużony odcisk mikroindentacyjny | Cienkie warstwy, kruche powłoki, małe obszary badawcze | Minimalna ingerencja w materiał | Pomiar jest bardziej wymagający optycznie |
| Mohs | Odporność na zarysowanie w skali porządkowej 1-10 | Minerały, ocena orientacyjna w terenie | Bardzo prosty i intuicyjny | Za mało precyzyjny do metrologii przemysłowej |
W praktyce najczęściej spotykam jeszcze jedną pułapkę: ktoś próbuje porównać wyniki „na oko” między metodami, jakby były bezpośrednio zamienne. Tak nie działa ani Rockwell, ani Brinell, ani Vickers. Konwersje istnieją, ale są tylko przybliżeniem i mają sens głównie wtedy, gdy materiał, obróbka i zakres pomiaru są dobrze kontrolowane. Dopiero teraz wchodzi 3D metrologia, bo ona nie zastępuje testu, tylko poprawia odczyt i dokumentację.
Jak 3D skanowanie pomaga odczytać odcisk i ocenić powierzchnię
W kontekście twardości skanowanie 3D jest najcenniejsze tam, gdzie klasyczna obserwacja 2D zaczyna gubić szczegóły. Profilometria optyczna, konfokalna albo interferometryczna pozwala zbudować mapę wysokości powierzchni i zobaczyć sam odcisk nie tylko jako obrys, ale jako rzeczywisty profil. To ważne, bo w odcisku liczy się nie tylko rozmiar, ale też jego symetria, wykruszenia krawędzi i lokalne wypiętrzenie materiału.
Przy części wysokiej jakości różnica bywa subtelna, ale metrologicznie istotna. W 3D widać zjawisko pile-up, czyli wypiętrzenie materiału wokół odcisku, oraz sink-in, czyli zapadnięcie się materiału do środka. Oba efekty potrafią zafałszować klasyczny pomiar przekątnych lub średnicy, zwłaszcza gdy powierzchnia nie jest idealnie przygotowana albo badamy materiał o złożonej mikrostrukturze. Zwykły skaner 3D do dużych części często nie ma dość rozdzielczości; do takich zadań lepsza jest metrologia optyczna o wysokiej precyzji, a nie tylko ogólny model kształtu.
Ja traktuję 3D skan jako warstwę dowodową: daje mi powtarzalny zapis topografii, ułatwia analizę spornych przypadków i pozwala zautomatyzować odczyt, zamiast opierać się na ocenie operatora. To właśnie tu bardzo dobrze wchodzi obrazowanie kamerą, analiza krawędzi oraz automatyczne wykrywanie odcisku, czyli obszar, w którym wizja maszynowa realnie poprawia stabilność wyniku. Po takim odczycie najważniejsze staje się już nie „czy da się zmierzyć”, tylko „czy wynik nie został źle zinterpretowany”.
Najczęstsze błędy przy interpretacji wyników
Najwięcej problemów nie bierze się z samego testu, tylko z tego, co ktoś robi z wynikiem. W branży widzę kilka błędów wyjątkowo często:
- Porównywanie różnych skal bez kontekstu - HRC, HV i HBW nie są jedną linią liczbową.
- Badanie zbyt chropowatej powierzchni - wynik zaczyna odzwierciedlać stan wykończenia, a nie materiał.
- Zbyt cienka próbka - odcisk „widzi” podłoże i wynik przestaje być wiarygodny.
- Pomiar blisko krawędzi albo poprzedniego odcisku - lokalne naprężenia zaburzają ślad.
- Próba uogólnienia pojedynczego punktu - szczególnie ryzykowne w odlewach, częściach drukowanych i strefach nawęglania.
- Traktowanie konwersji jako prawdy absolutnej - tablice przeliczeniowe są pomocne, ale nie zastępują badania w odpowiedniej metodzie.
Najkrócej mówiąc: wynik twardości jest tak dobry, jak przygotowanie próbki i sensowność porównania. Jeśli powierzchnia jest nierówna, materiał niejednorodny, a odcisk oceniany bez odniesienia do technologii wytwarzania, to nawet poprawny odczyt niewiele daje. Po odfiltrowaniu tych błędów zostaje już tylko pytanie, jak dobrać metodę do konkretnej części.
Jak dobrać metodę do druku 3D, odlewów i części hartowanych
Właśnie tutaj temat staje się najbardziej praktyczny, zwłaszcza dla czytelników zainteresowanych skanowaniem 3D i metrologią. Ja dobieram metodę nie od nazwy skali, tylko od geometrii próbki, stanu powierzchni i celu badania. Inaczej bada się warstwę po utwardzaniu laserowym, inaczej duży odlew, a jeszcze inaczej detal po druku SLS, MJF albo DMLS.
| Scenariusz | Lepszy wybór | Dlaczego to działa |
|---|---|---|
| Stal hartowana, narzędzia, części po obróbce cieplnej | Rockwell lub Vickers | Potrzebujesz szybkiej kontroli albo lokalnego sprawdzenia strefy utwardzenia. |
| Odlew o niejednorodnej strukturze | Brinell | Większy odcisk lepiej uśrednia lokalne różnice w strukturze. |
| Cienka powłoka, warstwa nawęglona, hartowanie powierzchniowe | Vickers lub Knoop + analiza 3D | Mały i płytki odcisk pozwala badać lokalne zmiany bez nadmiernego wpływu podłoża. |
| Część z druku 3D z możliwą porowatością i anizotropią | Mapa punktów Vickersa połączona ze skanem 3D | Możesz powiązać geometrię, deformacje i lokalną twardość w jednym raporcie. |

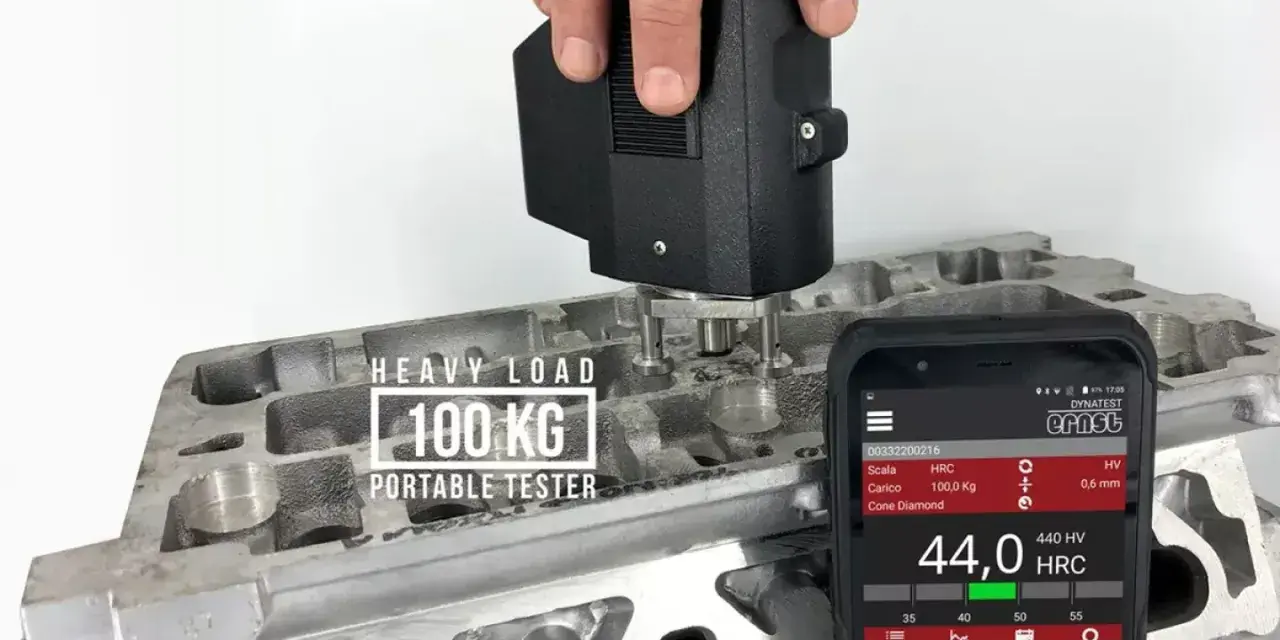

| Duży element w terenie | Mobilny Rockwell albo Leeb | Liczy się szybkość i możliwość wykonania pomiaru bez demontażu. |
W produkcji addytywnej połączenie skanu 3D z mapą twardości ma szczególną wartość. Skan pokazuje odchyłki geometryczne, osiadanie warstw i zniekształcenia po chłodzeniu, a lokalne pomiary twardości mówią, gdzie materiał rzeczywiście osiągnął właściwą strukturę, a gdzie pozostał zbyt miękki albo zbyt kruchy. To jedno z tych miejsc, w których metrologia nie jest dodatkiem do procesu, tylko jego realną częścią. Zanim jednak wynik trafi do raportu, zawsze sprawdzam jeszcze kilka warunków technicznych.
Co sprawdzam przed wdrożeniem pomiarów w laboratorium
Jeżeli chcę, żeby pomiar był porównywalny między zmianami, maszynami i operatorami, pilnuję kilku rzeczy bez dyskusji:
- Kalibracja i wzorce odniesienia - sprzęt musi być sprawdzony na poziomie, który daje ślad metrologiczny.
- Stan powierzchni - czyszczenie, płaskość i chropowatość mają bezpośredni wpływ na odczyt.
- Grubość i podparcie próbki - cienki materiał łatwo fałszuje wynik przez ugięcie lub wpływ podłoża.
- Powtarzalność punktu pomiarowego - w 3D skanie i w klasycznym teście trzeba wiedzieć dokładnie, gdzie powstał odcisk.
- Archiwizacja danych - zdjęcie, mapa 3D, zapis siły, wgłębnika i warunków badania ułatwiają późniejszą analizę.
Jeśli połączysz poprawny dobór metody, sensowny skan 3D i spokojną interpretację wyniku, twardość przestaje być tylko liczbą z tabeli. Staje się praktycznym narzędziem do oceny jakości, procesu i ryzyka awarii, a w realnej produkcji to właśnie ta różnica robi największą robotę.
