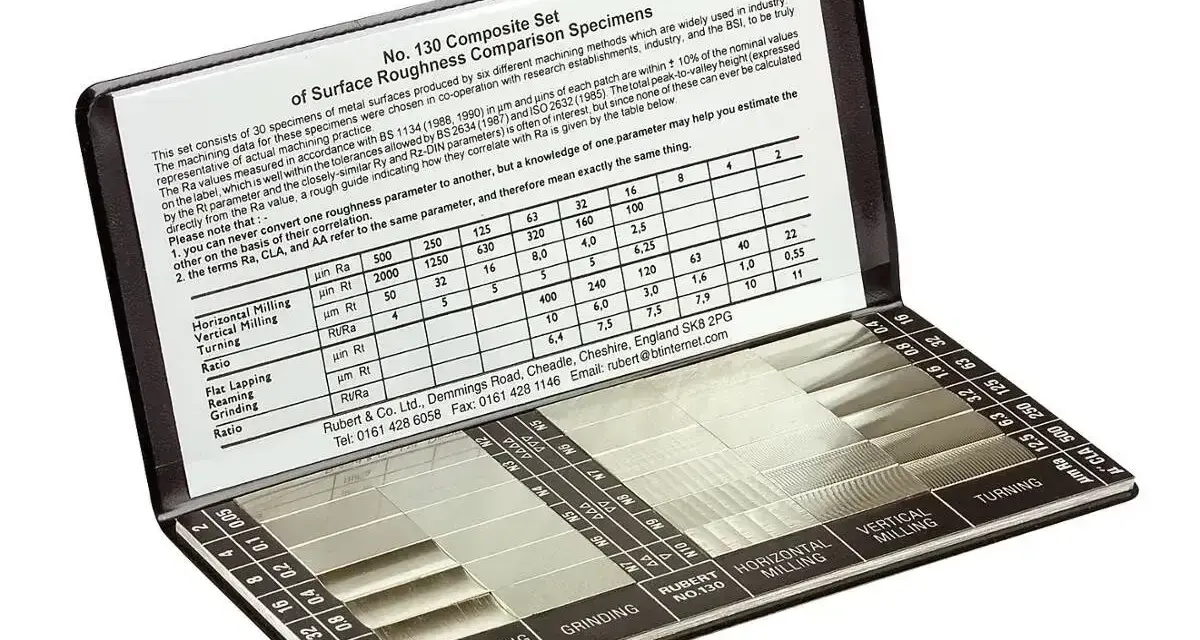

Rz to jeden z tych parametrów, które brzmią sucho, ale w praktyce decydują o szczelności, tarciu, zużyciu i tym, czy część przejdzie odbiór bez poprawek. W tym artykule rozkładam go na czynniki pierwsze: pokazuję, co naprawdę opisuje, jak czytać go na rysunku, jak mierzyć w warsztacie i kiedy skanowanie 3D daje więcej sensu niż klasyczny profilometr. Jeśli pracujesz z projektowaniem, obróbką, kontrolą jakości albo analizą powierzchni po druku 3D, to jest dokładnie ten poziom szczegółu, którego zwykle brakuje w krótkich opisach.
Najważniejsze rzeczy o Rz, które wpływają na ocenę powierzchni
- Rz nie jest „średnią gładkości”, tylko miarą skrajnych wierzchołków i dolin profilu powierzchni.
- Ten sam zapis może znaczyć coś innego, jeśli odnosi się do innej normy albo innego sposobu filtracji.
- W klasycznej metrologii profilowej Rz mierzy się po linii, a nie na całej powierzchni.
- Skanowanie 3D daje pełniejszy obraz, ale do porównań z rysunkiem trzeba zachować zgodność z metodą i normą.
- Nie ma jednej uniwersalnej konwersji z Ra na Rz; zależy to od procesu i charakteru powierzchni.
- Do powierzchni złożonych, delikatnych lub po druku 3D często lepiej sprawdzają się parametry obszarowe, takie jak Sa i Sz.
Co naprawdę opisuje parametr Rz
Najprościej ujmując, Rz mówi mi, jak duży jest rozjazd między najwyższymi szczytami a najgłębszymi dolinami profilu. To właśnie dlatego ten parametr jest bardziej czuły na rysy, ślady narzędzia, odpryski i pojedyncze defekty niż Ra, które opisuje obraz bardziej „uśredniony”.
W praktyce Rz ma największe znaczenie tam, gdzie powierzchnia pracuje pod kontaktem: na powierzchniach uszczelniających, gniazdach, prowadnicach, elementach łożyskowanych albo tam, gdzie lokalny pik może zrobić więcej szkody niż cała reszta powierzchni razem wzięta. Ja traktuję Rz jako wskaźnik tego, co może „wyjść bokiem” w eksploatacji, a nie tylko jako liczbę do wpisania w kartę kontroli.
To też dobry moment na ważne doprecyzowanie: Rz nie opisuje całej topografii powierzchni. Dobrze wychwytuje ekstremalne odchyłki, ale nie pokaże mi, czy nierówności są równomiernie rozmieszczone, czy skumulowane w jednym obszarze. I właśnie tu zaczyna się temat metrologii 3D, bo sama linia profilu nie zawsze wystarcza do sensownej oceny części.
Skoro już wiadomo, co mierzy ten parametr, trzeba jeszcze umieć go poprawnie odczytać z dokumentacji i nie pomylić różnych definicji. To bywa ważniejsze, niż się wydaje na pierwszy rzut oka.
Jak czytać zapis na rysunku i nie pomylić norm
W dokumentacji technicznej nie wystarczy sam symbol Rz. Kluczowe jest to, w jakiej normie został zapisany parametr i jakie warunki pomiaru są z nim związane. Obecnie w praktyce coraz częściej spotyka się rodzinę ISO 21920 dla metod profilowych, ale starsze rysunki nadal potrafią odwoływać się do ISO 4287 lub ISO 4288. Jeśli ktoś porównuje wyniki bez sprawdzenia tego szczegółu, bardzo łatwo dojść do błędnych wniosków.
| Zakres | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| ISO 21920 | Nowoczesny zestaw norm dla profilu powierzchni | Sprawdzam zapis filtra, długość oceny i warunki wyznaczenia parametru |
| ISO 4287 / 4288 | Starsze odniesienia, nadal obecne na wielu rysunkach | Nie zakładam automatycznie zgodności z nowymi zapisami |
| ISO 25178 | Parametry obszarowe dla topografii 3D | To już nie jest klasyczny Rz z jednej linii, tylko opis całej powierzchni |
W praktyce największym problemem nie jest sam symbol, tylko brak kontekstu. Dwie części mogą mieć wpisane identyczne Rz, a mimo to uzyskany wynik będzie nieporównywalny, jeśli różni się filtr, kierunek pomiaru albo długość oceny. Ja zawsze sprawdzam też, czy wymaganie dotyczy profilu, czy całej topografii, bo to zmienia sposób pracy z danymi.
Jeżeli zapis na rysunku jest niepełny, warto wrócić do projektu i doprecyzować: orientację pomiaru, sposób filtracji, zakres oceny i to, czy wynik ma być liczony z pojedynczej linii, czy z kilku powtórzeń. Bez tego nawet dobry pomiar może być po prostu źle zinterpretowany.
Po takim uporządkowaniu norm najważniejsze staje się już nie „co oznacza liczba”, tylko „jak ją uzyskać bez fałszywych odczytów”.
Jak mierzyć Rz w praktyce
Najbardziej klasyczna metoda to profilometr stykowy, czyli pomiar liniowy igłą prowadzoną po powierzchni. To rozwiązanie wciąż ma sens, bo daje bezpośredni wynik zgodny z metodami profilowymi i dobrze sprawdza się na częściach technicznych, które mają powtarzalną geometrię. Jeśli potrzebuję porównać wynik z rysunkiem wykonawczym, to właśnie tutaj zwykle zaczynam.
Żeby taki pomiar był wiarygodny, powierzchnia musi być czysta, stabilnie zamocowana i mierzona w odpowiednim kierunku. Najczęściej nie chcę prowadzić igły „po śladach narzędzia”, tylko prostopadle do dominującego układu rys, bo wtedy profil lepiej pokazuje rzeczywistą strukturę powierzchni. To drobiazg, ale w metrologii drobiazgi robią różnicę większą niż sama liczba na ekranie.
- Czystość powierzchni ma znaczenie, bo pył, olej i mikrozanieczyszczenia potrafią zawyżyć wynik.
- Dobór kierunku względem śladów obróbki decyduje o tym, czy pomiar pokazuje fakturę, czy przypadkowy przekrój.
- Stabilne mocowanie ogranicza wpływ drgań i luzów, które potrafią zniekształcić profil.
- Długość oceny i filtr muszą odpowiadać wymaganiu, a nie temu, co „da się szybko kliknąć” w urządzeniu.
- Stan końcówki pomiarowej ma znaczenie, bo zużyty trzpień sam zaczyna wprowadzać błąd.
W wielu warsztatach spotykam też skrótowe podejście: jeden odczyt i gotowe. To zwykle zbyt mało, zwłaszcza gdy powierzchnia nie jest jednorodna. Tam, gdzie funkcjonalność zależy od konkretnej strefy, lepiej wykonać kilka pomiarów w miejscach najbardziej krytycznych, zamiast ufać jednej linii, która akurat wypadła „ładnie”.
Klasyczny pomiar profilowy jest więc użyteczny, ale nadal pokazuje tylko fragment rzeczywistości. I tu zaczyna być widać przewagę skanowania 3D, bo ono zmienia sam sposób patrzenia na powierzchnię.
Dlaczego skanowanie 3D zmienia ocenę chropowatości

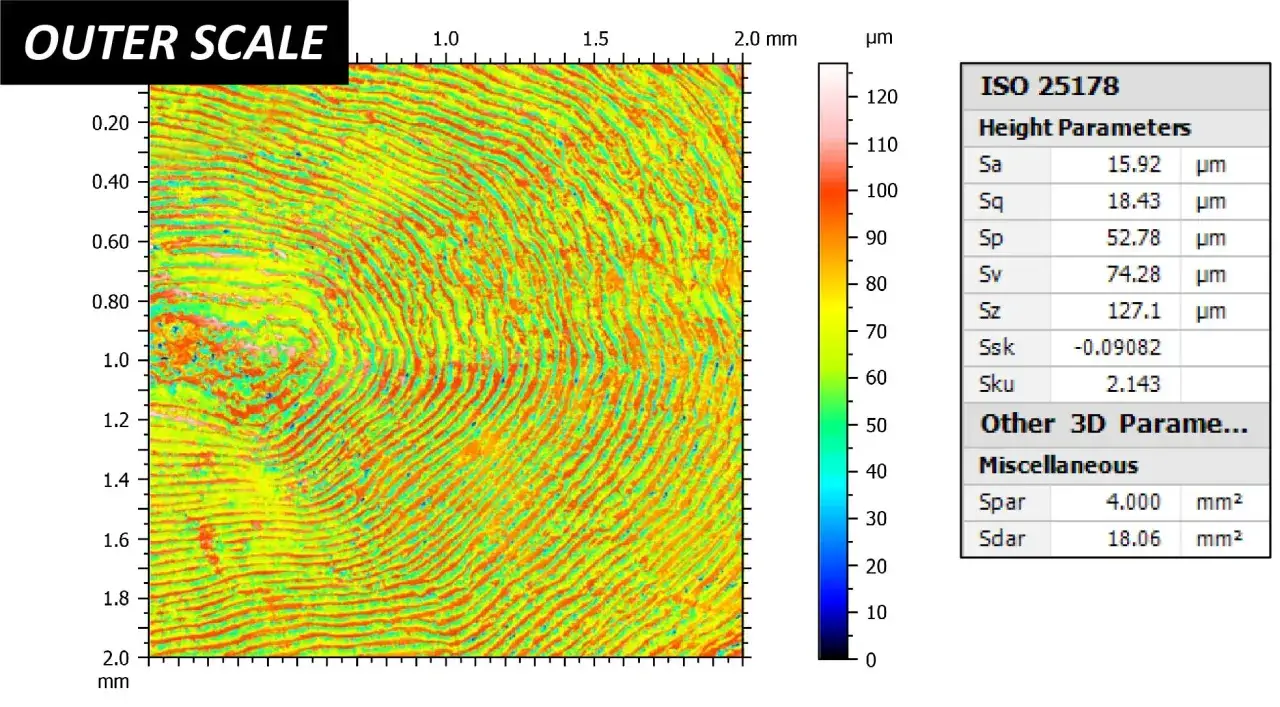

Skanowanie 3D nie daje już jednej linii, tylko mapę całej powierzchni. To ogromna różnica, bo widzę nie tylko wysokość pików i głębokość dolin, ale też ich rozmieszczenie, lokalne anomalie i wzajemne relacje. W praktyce pozwala to odróżnić powierzchnię równomiernie „ziarnistą” od takiej, która ma pojedyncze defekty ukryte na tle dobrego ogólnego wyniku.
W nowoczesnej metrologii 3D najczęściej pracuje się z parametrami obszarowymi, takimi jak Sa, Sq czy Sz. To lepszy język dla geometrii złożonej, powierzchni po druku 3D, struktur odlewniczych, tekstur funkcjonalnych albo elementów, których nie da się uczciwie opisać jedną linią. Jeśli mam przed sobą detal o złożonej topografii, to właśnie te parametry zwykle mówią mi więcej niż sam Rz.
| Metoda | Mocne strony | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Profilometr stykowy | Zgodność z metodami profilowymi, prosty wynik, dobra porównywalność z rysunkiem | Mierzy linię, może być wolniejszy, nie lubi delikatnych powierzchni | Powierzchnie techniczne, odbiór pod Rz, elementy o prostej geometrii |
| Skanowanie optyczne 3D | Pełna mapa topografii, szybka analiza, brak kontaktu z częścią | Problemy na powierzchniach silnie błyszczących, przezroczystych lub o trudnej geometrii | Powierzchnie złożone, delikatne, po druku 3D, badania rozwojowe |
| Zwykły skaner 3D | Dobry do kształtu i kontroli ogólnej geometrii | Nie każdy daje dokładność potrzebną do metrologii chropowatości | Gdy celem jest geometria, a nie precyzyjna analiza mikrostruktur |
I tu dochodzę do ważnej rzeczy: nie każdy skaner 3D nadaje się do oceny chropowatości. W metrologii liczy się nie tylko to, że urządzenie „widzi w 3D”, ale też jaka jest rozdzielczość pionowa, jak działa filtracja, jak odseparowuje się falistość od chropowatości i czy wynik da się obronić w kontroli jakości. Zwykła chmura punktów z urządzenia ogólnego przeznaczenia bywa świetna do kontroli kształtu, ale za słaba do rzetelnego wyznaczania parametrów powierzchniowych.
Jeśli potrzebuję danych stricte metrologicznych, szukam systemu, który potrafi pracować bezkontaktowo i jednocześnie zachowuje powtarzalność oraz zgodność z określoną metodą. Wtedy skan 3D przestaje być tylko obrazem, a staje się realnym narzędziem pomiarowym.
To prowadzi do kolejnego pytania: kiedy zostać przy Rz, a kiedy lepiej oprzeć decyzję na danych 3D i parametrach obszarowych?
Jak wybrać metodę do części i tolerancji
Ja zwykle zaczynam od funkcji części, a dopiero potem wybieram metodę. Jeśli powierzchnia ma uszczelniać, prowadzić, docierać się albo współpracować z innym elementem pod obciążeniem, sam Rz nadal bywa bardzo użyteczny. Jeśli jednak detal ma skomplikowaną geometrię, jest po druku 3D, ma teksturę funkcjonalną albo wymaga oceny większego pola powierzchni, wtedy lepiej myśleć szerzej niż tylko o jednym profilu.
| Sytuacja | Lepsze podejście | Dlaczego |
|---|---|---|
| Powierzchnia uszczelniająca | Profilometr lub zoptymalizowany pomiar profilowy | Liczą się lokalne piki i doliny, które mogą powodować nieszczelność |
| Część po obróbce CNC z prostą geometrią | Rz jako parametr odbiorowy | Wynik jest łatwy do porównania z dokumentacją i procesem |
| Element po druku 3D | Skan 3D i parametry Sa, Sz, Sq | Powierzchnia jest zwykle zbyt złożona, by jedna linia dawała pełny obraz |
| Delikatna lub miękka powierzchnia | Pomiar bezkontaktowy | Kontakt igły może zmienić wynik albo uszkodzić detal |
| Powierzchnia błyszcząca albo trudna optycznie | Metoda po walidacji, często kontaktowa | Optyka może mieć problemy z odbiciami i nachyleniami |
W praktyce bardzo dobrze działa też podejście hybrydowe: na etapie rozwoju części sprawdzam mapę 3D, a na etapie odbioru trzymam się parametru wymaganego na rysunku. To szczególnie sensowne w projektach, w których geometria i funkcja powierzchni są ważniejsze niż sam „ładny” wynik z jednego pomiaru.
Na tym etapie łatwo już wskazać, czy dana część potrzebuje klasycznego Rz, czy pełniejszego opisu topografii. Zostaje jeszcze rzecz, przez którą najczęściej psują się interpretacje: błędy pomiarowe i błędne porównania.
Najczęstsze błędy, które zniekształcają wynik
Najgorszy błąd, jaki widzę, to porównywanie samych liczb bez sprawdzenia, jak zostały uzyskane. W metrologii powierzchni to praktycznie proszenie się o fałszywy wniosek. Dwie wartości mogą wyglądać identycznie, a oznaczać zupełnie różne rzeczy.
- Porównywanie wyników z różnych norm bez sprawdzenia, czy obie strony używały tego samego sposobu wyznaczenia parametru.
- Pomiar w złym kierunku względem śladów obróbki, przez co profil nie pokazuje rzeczywistej struktury.
- Traktowanie Ra i Rz jako zamienników i przeliczanie ich jednym współczynnikiem dla każdego materiału.
- Ignorowanie filtracji, czyli mieszanie falistości z chropowatością i ocenianie ich jak jednego zjawiska.
- Opieranie się na jednym odczycie, mimo że powierzchnia ma lokalne wady i zmienność przestrzenną.
- Używanie skanera bez walidacji metrologicznej tam, gdzie potrzebna jest realna kontrola jakości, a nie tylko wizualizacja.
Jest jeszcze jeden nawyk, który potrafi wprowadzić więcej szkody niż pożytku: mechaniczne odgadywanie Rz na podstawie Ra. Owszem, czasem te wartości są ze sobą z grubsza skorelowane, ale to nie jest jedna stała relacja. Ja traktuję takie przeliczenia wyłącznie jako orientacyjne, nigdy jako podstawę odbioru.
Im bardziej złożona powierzchnia, tym mniej opłaca się skracać procedurę do jednego parametru i jednego pomiaru. To właśnie w takich sytuacjach metrologia 3D daje największą przewagę.
Rz ma sens wtedy, gdy wspiera decyzję, a nie ją upraszcza za bardzo
W dobrze ustawionym procesie Rz nie jest celem samym w sobie. Jest skrótem do informacji o tym, czy powierzchnia ma potencjał do prawidłowej pracy w konkretnym zastosowaniu. Jeśli część jest prosta i rysunek wymaga parametru profilowego, trzymam się Rz. Jeśli powierzchnia jest złożona, wrażliwa albo pochodząca z procesu addytywnego, wolę dołożyć opis 3D i spojrzeć na Sa, Sz albo mapę topografii.
Najwięcej zyskuje się nie wtedy, gdy mierzy się „więcej”, ale wtedy, gdy mierzy się trafniej. Dlatego w metrologii powierzchni liczy się zgodność z normą, dobór metody i umiejętność czytania wyniku w kontekście funkcji części. To właśnie ta różnica odróżnia poprawny odczyt od naprawdę użytecznej decyzji technologicznej.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: nie ufaj samej liczbie, dopóki nie wiesz, z jakiej powierzchni, z jakiej metody i z jakiej normy ta liczba pochodzi.
