W technice tolerancja nie jest ozdobnym dopiskiem do rysunku, tylko granicą, która mówi, czy detal można uznać za zgodny. W skanowaniu 3D i metrologii ta granica decyduje o tym, czy patrzymy na realny problem jakościowy, czy tylko na drobną odchyłkę bez znaczenia dla działania części. Poniżej rozkładam temat na proste części: definicję, praktyczne zastosowanie, odczyt raportu i najczęstsze błędy przy ocenie zgodności.
Najważniejsze wnioski o tolerancji w metrologii
- Tolerancja to dopuszczalny zakres odchylenia od wymiaru lub geometrii nominalnej.
- W skanowaniu 3D nie ocenia się „na oko” samego modelu, tylko zgodność skanu z CAD, rysunkiem lub wzorcem odniesienia.
- Mapa odchyłek jest pomocna, ale nie zastępuje analizy baz, osi, płaskości czy położenia cech.
- Dokładność skanera, precyzja i niepewność pomiaru to inne pojęcia niż tolerancja.
- Zbyt ciasna tolerancja podnosi koszt produkcji i utrudnia kontrolę jakości, zwłaszcza przy złożonej geometrii.
Co oznacza tolerancja w technice
W ujęciu inżynierskim tolerancja to po prostu przedział akceptacji. Mówi, jak bardzo wymiar, kształt albo położenie mogą odbiegać od wartości nominalnej, a mimo to nadal być uznane za poprawne. To ważne rozróżnienie: tolerancja nie opisuje tego, że coś „wyszło źle”, tylko określa, jak daleko można odejść od ideału bez utraty funkcji.
W przypadku wymiarów liniowych najczęściej spotkasz zapis typu 50,00 mm ±0,05 mm. Oznacza on, że akceptowalny zakres wynosi od 49,95 mm do 50,05 mm. Jeśli część ma 50,07 mm, jest poza tolerancją, nawet jeśli odchyłka wydaje się niewielka. Z kolei w geometrii mówimy już o polu tolerancji, czyli obszarze lub strefie, w której musi zmieścić się cecha, na przykład płaszczyzna, oś otworu albo kierunek elementu.
| Zapis | Co oznacza | Jak to czytać |
|---|---|---|
| 50,00 mm ±0,05 mm | Tolerancja wymiaru liniowego | Wartość musi zmieścić się między 49,95 a 50,05 mm |
| H7 | Klasa tolerancji ISO dla otworów | Zakres zależy od wymiaru nominalnego i układu pasowania |

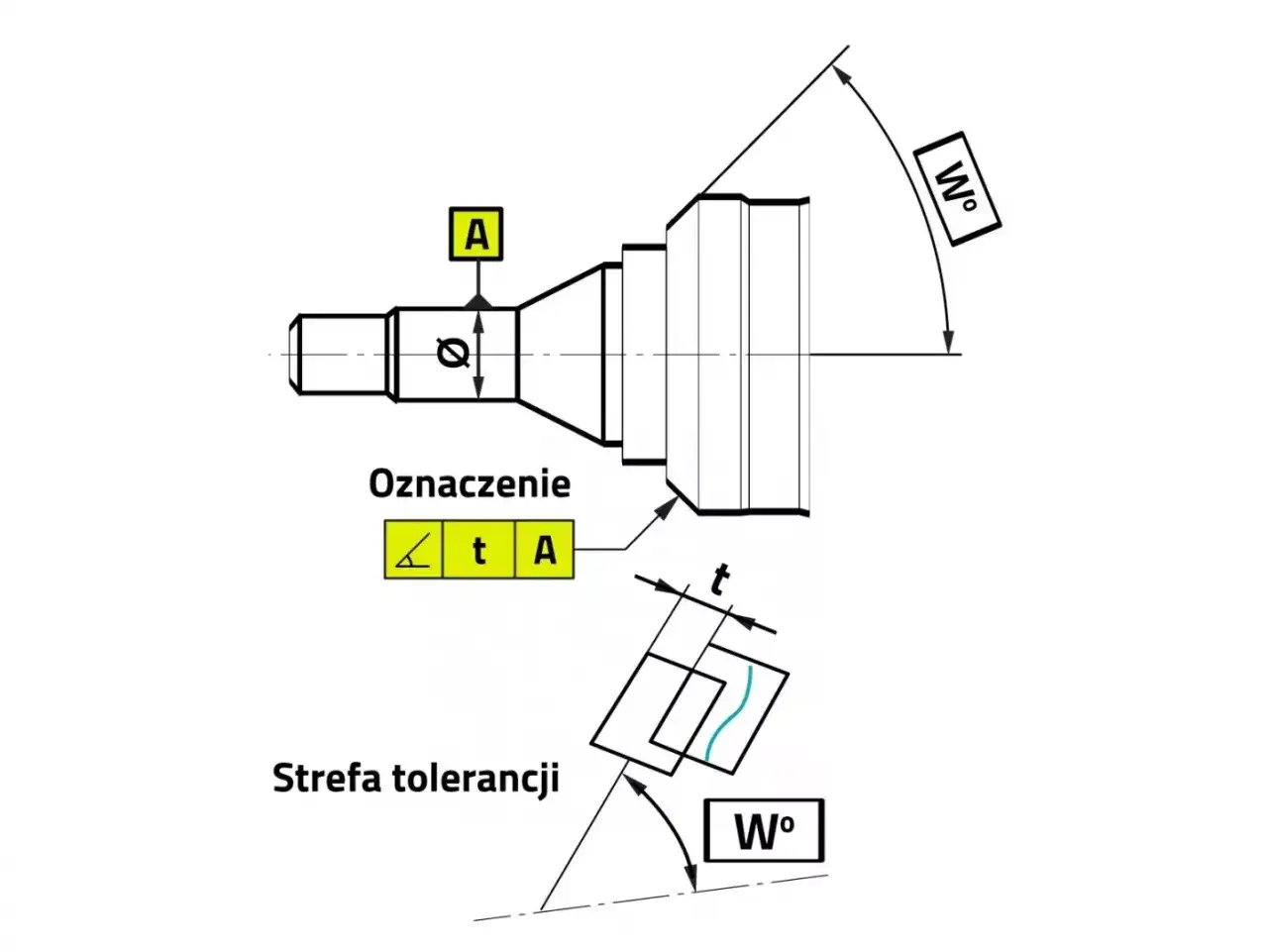

| Ø0,03 mm | Pole tolerancji geometrycznej | Cecha musi zmieścić się w strefie o średnicy 0,03 mm |
W praktyce ta różnica ma duże znaczenie, bo część może mieć poprawny wymiar, a jednocześnie złą geometrię, na przykład krzywą powierzchnię albo niewłaściwe położenie otworu. To właśnie dlatego w skanowaniu 3D nie wystarcza sam pomiar „ile ma milimetrów” — trzeba jeszcze wiedzieć, co dokładnie mierzymy i względem czego.
Jak tolerancja działa przy skanowaniu 3D
W skanowaniu 3D tolerancja staje się punktem odniesienia dla całego procesu kontroli jakości. Skaner zbiera chmurę punktów lub siatkę mesh, a następnie oprogramowanie porównuje te dane z modelem CAD, rysunkiem technicznym albo detalem wzorcowym. Z tego porównania powstaje wynik: raport wymiarów, przekroje, analiza GD&T albo kolorowa mapa odchyłek.

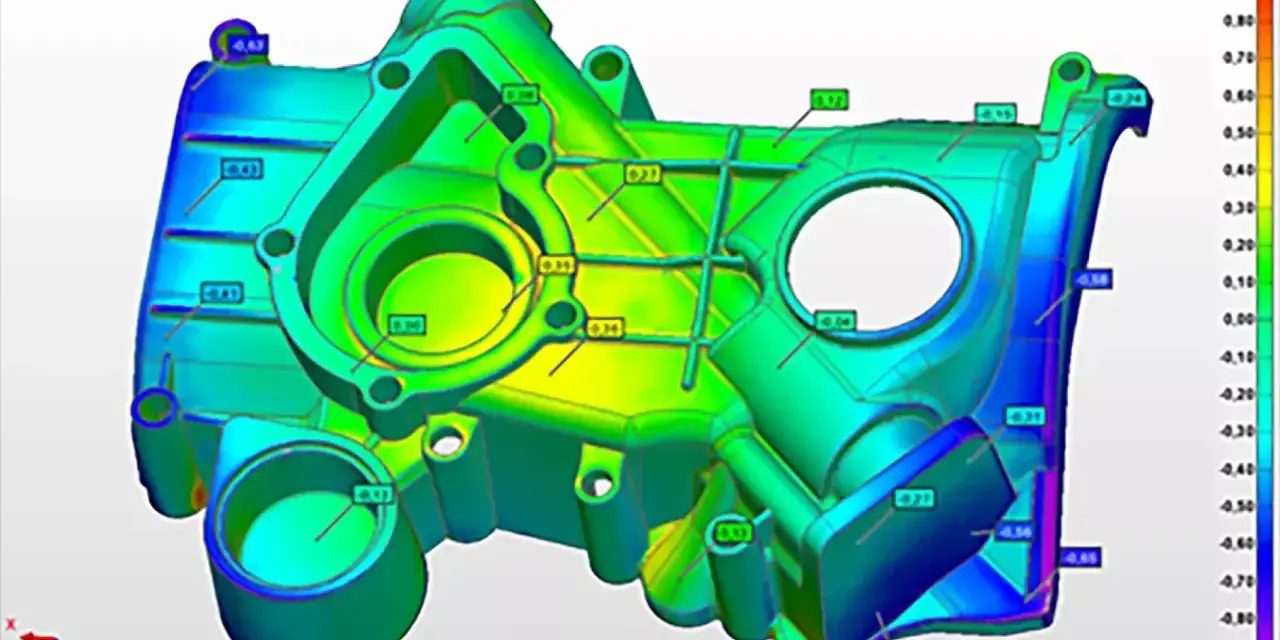

Ta mapa jest wygodna, bo pozwala szybko zobaczyć, gdzie materiału jest za dużo, gdzie za mało i które fragmenty odbiegają od nominalnej geometrii. Ale tu łatwo o pułapkę. Kolor nie oznacza automatycznie decyzji „dobry” albo „zły”, jeśli nie wiemy, jak ustawiono bazę odniesienia, jak wyrównano model i jaki zakres tolerancji przyjęto. Z mojego doświadczenia właśnie ten etap najczęściej odróżnia sensowną analizę od efektownej, ale mało użytecznej grafiki.
W kontroli części o złożonym kształcie skanowanie 3D jest szczególnie przydatne przy cechach takich jak płaskość, prostopadłość, położenie otworu, bicia czy odchyłki powierzchni swobodnych. W dokumentacji spotyka się tu zapis zgodny z GPS i ISO 1101, czyli językiem tolerancji geometrycznych. W praktyce chodzi o to, by nie oceniać tylko bryły jako całości, ale także to, czy dana cecha działa tak, jak przewidział konstruktor.
Jeśli część ma poprawny kontur zewnętrzny, ale otwór jest przesunięty o kilka dziesiątych milimetra, detal nadal może być bezużyteczny. I odwrotnie: drobna lokalna odchyłka powierzchni nie musi przesądzać o złomowaniu, jeśli nie wpływa na funkcję. To prowadzi prosto do pytania, jak czytać sam raport pomiarowy, żeby nie wyciągać wniosków z samej kolorystyki.
Jak czytać raport pomiarowy bez zgadywania
Raport ze skanowania 3D powinien mówić nie tylko co wyszło, ale też jak to zmierzono. W dobrze przygotowanym raporcie znajdziesz wymiar nominalny, zakres tolerancji, wartość zmierzoną, odchyłkę oraz informację o zgodności. Jeśli brakuje którejś z tych rzeczy, wynik jest mniej pewny, nawet gdy wygląda profesjonalnie.
| Element raportu | Co oznacza | Na co uważać |
|---|---|---|
| Wymiar nominalny | Wartość projektowa, punkt odniesienia | Bez niego nie wiadomo, do czego porównano pomiar |
| Granice tolerancji | Minimalna i maksymalna dopuszczalna wartość | Nie myl ich z samą odchyłką |
| Odchyłka | Różnica między wynikiem a nominałem | Ma sens tylko w odniesieniu do właściwej bazy |
| Baza odniesienia | Układ, względem którego liczony jest pomiar | Błędne ustawienie bazy potrafi zmienić wynik kontroli |
| Mapa odchyłek | Wizualizacja różnic między skanem a wzorcem | To narzędzie pomocnicze, nie ostateczny werdykt |
Najczęstszy błąd polega na traktowaniu mapy kolorów jak wyroku. Tymczasem różne programy mogą stosować inną skalę barw, inne progi i inne ustawienia wyrównania. Dlatego zawsze sprawdzam, czy raport pokazuje też konkretne liczby, a nie tylko obrazek, który dobrze wygląda na ekranie. W analizie technicznej to liczby, a nie kolory, decydują o zgodności części.
Przy ocenie warto też pamiętać, że odchyłka powierzchni nie zawsze jest tym samym co odchyłka położenia. Otwór może mieć zły wygląd na mapie powierzchni, ale jego oś nadal mieści się w tolerancji położenia. To właśnie dlatego analiza GD&T bywa ważniejsza niż sama wizualna ocena skanu.
Skoro raport trzeba czytać ostrożnie, następny krok to uporządkowanie pojęć, które często są mylone: tolerancji, dokładności, precyzji i niepewności.
Czym różni się tolerancja od dokładności, precyzji i niepewności
Te cztery pojęcia często wrzuca się do jednego worka, a to prowadzi do nieporozumień. Tolerancja mówi, jakie odchylenie jest dopuszczalne. Dokładność opisuje, jak blisko wynik jest rzeczywistej wartości. Precyzja mówi o powtarzalności wyników. Niepewność pomiaru pokazuje, jak szeroki jest rozsądny zakres, w którym może leżeć prawdziwa wartość.
| Pojęcie | Na co odpowiada | Praktyczne znaczenie w skanowaniu 3D |
|---|---|---|
| Tolerancja | Czy część mieści się w wymaganiach? | To granica akceptacji projektu lub klienta |
| Dokładność | Jak blisko jest wynik prawdy? | Określa, czy skan wiernie odwzorowuje geometrię |
| Precyzja | Czy wyniki są powtarzalne? | Ważna przy porównaniu wielu skanów tego samego detalu |
| Niepewność | Jak duży jest margines błędu wyniku? | Pomaga ocenić, czy wynik jest wystarczająco wiarygodny względem tolerancji |
| Rozdzielczość | Jak drobny szczegół da się zarejestrować? | Wpływa na to, czy zobaczysz małe lokalne odchyłki |
W praktyce najważniejsze jest jedno: jeśli niepewność pomiaru jest zbyt blisko tolerancji, decyzja o zgodności robi się krucha. Możesz wtedy mieć piękny raport, ale nadal nie mieć pewności, czy część naprawdę spełnia wymagania. Z tego powodu dobór metody pomiaru jest tak samo istotny jak sam skaner.
To prowadzi do kolejnego tematu: jakie błędy najczęściej psują interpretację wyników i sprawiają, że dobre części trafiają do odrzutu albo złe przechodzą kontrolę.
Najczęstsze błędy przy ocenie części
W kontroli jakości skanowanie 3D daje dużo informacji, ale tylko wtedy, gdy ktoś wie, jak je czytać. Oto błędy, które widzę najczęściej:
- Mylenie mapy odchyłek z tolerancją - mapa pokazuje różnice geometryczne, ale sama w sobie nie mówi jeszcze, czy detal jest zgodny.
- Brak poprawnego wyrównania - jeśli model został źle ustawiony względem bazy, cała analiza może być przesunięta.
- Ignorowanie warunków pomiaru - temperatura, refleksyjność powierzchni, wibracje czy sposób mocowania potrafią zmienić wynik bardziej, niż się wydaje.
- Ocenianie tylko jednego wymiaru - część może spełniać wymiar liniowy, ale nie przechodzić przez tolerancję położenia albo kształtu.
- Ustalanie tolerancji „na oko” - zbyt ciasne wymagania podnoszą koszt, a zbyt luźne mogą unieważnić funkcję części.
- Brak rozróżnienia między estetyką a funkcją - nie każda widoczna odchyłka ma znaczenie użytkowe.
Najgroźniejsze jest jednak założenie, że skaner „sam wszystko załatwi”. Nie załatwi, jeśli baza jest źle dobrana, a kryteria odbioru są niejasne. Dlatego po wykryciu odchyłki zawsze zadaję dwa pytania: czy wpływa ona na funkcję części i czy została oceniona względem właściwego odniesienia.
Jeśli te dwa warunki są spełnione, można przejść do najważniejszego etapu: sensownego ustalania tolerancji jeszcze przed produkcją albo kontrolą.
Jak ustalić tolerancję, która ma sens w produkcji
Najlepsza tolerancja nie jest ani najciaśniejsza, ani najbardziej „ambitna”. Jest taka, którą da się wyprodukować, zmierzyć i obronić funkcjonalnie. W praktyce zaczynam od odpowiedzi na pytanie, co ta część ma robić po montażu. Dopiero potem decyduję, które wymiary i cechy geometryczne naprawdę trzeba kontrolować.
- Zacznij od funkcji - część uszczelniająca, łożyskowana albo montowana z innym elementem wymaga ostrzejszej kontroli niż element dekoracyjny.
- Wskaż cechy krytyczne - nie każdy promień i nie każda krawędź muszą mieć tę samą dokładność.
- Dobierz metodę pomiaru - skaner 3D, CMM, mikrometr czy analiza optyczna nie zawsze dadzą ten sam poziom wiarygodności.
- Sprawdź możliwości procesu - jeśli technologia nie utrzyma tolerancji stabilnie, sam zapis na rysunku niczego nie naprawi.
- Opisz warunki odbioru - bez jasnej bazy, warunków temperatury i sposobu wyrównania wynik będzie dyskusyjny.
W przypadku skanowania 3D dobrze działa podejście warstwowe: najpierw wymiar lub pozycja funkcjonalna, potem geometria, a dopiero na końcu estetyka powierzchni. Takie podejście ogranicza liczbę fałszywych alarmów i skraca czas analizy. Z mojego doświadczenia to właśnie ono najlepiej porządkuje współpracę konstruktora, technologii i kontroli jakości.
Warto też pamiętać, że tolerancje liniowe i geometryczne mogą się uzupełniać. Sam wymiar nie powie wszystkiego o działaniu części, a sama geometria bez tolerancji wymiaru też nie wystarczy. Dlatego przy projektowaniu i inspekcji patrzę na całość, a nie tylko na pojedynczą wartość z rysunku.
Kiedy ciaśniejsza tolerancja pomaga, a kiedy tylko podnosi koszt
Wąska tolerancja ma sens wtedy, gdy realnie chroni funkcję wyrobu. Dotyczy to na przykład pasowań, powierzchni uszczelniających, elementów bezpieczeństwa, pozycjonowania podzespołów albo sytuacji, w których część musi się powtarzalnie złożyć z inną. W takich przypadkach większy koszt produkcji i kontroli bywa uzasadniony.
Problem zaczyna się wtedy, gdy tolerancję zawęża się bez powodu technologicznego. Każde dodatkowe „dokręcenie śruby” zwiększa wymagania wobec procesu, narzędzi, środowiska pomiarowego i samego operatora. Efekt jest przewidywalny: więcej braków, więcej poprawek, dłuższy czas kontroli i większe ryzyko sporów o wynik.
W praktyce najrozsądniejsze jest rozdzielenie cech na trzy grupy: krytyczne dla działania, ważne dla montażu i drugorzędne. Tylko pierwsza grupa powinna mieć naprawdę ciasne ograniczenia. Reszta może mieć tolerancję szerszą, jeśli nie wpływa na funkcję i nie komplikuje niepotrzebnie produkcji. To podejście zwykle daje lepszy efekt niż ślepe dążenie do maksymalnej precyzji.
Jeśli miałbym zostawić jedną wskazówkę, byłaby prosta: dobra tolerancja zaczyna się od funkcji, a kończy na możliwości jej wiarygodnego sprawdzenia. Dopiero wtedy skanowanie 3D i metrologia naprawdę pomagają, zamiast tylko dostarczać ładnych wykresów.
