Dobry rysunek techniczny wału nie służy do ozdoby dokumentacji. To on decyduje, czy element da się wykonać bez zgadywania, zmierzyć bez sporów i zamontować bez dodatkowych poprawek. W tym artykule pokazuję, co powinno znaleźć się na takiej dokumentacji, które wymiary są naprawdę krytyczne oraz jak skanowanie 3D i metrologia pomagają szybko wykryć odchyłki, zanim zamienią się w kosztowny błąd produkcyjny.
Skupiam się na praktyce: na czopach łożyskowych, pasowaniach, chropowatości, tolerancjach geometrycznych i tym, jak czytać wynik skanu względem nominalnej geometrii. Jeśli pracujesz z projektem, kontrolą jakości albo odtwarzaniem części, znajdziesz tu układ informacji, który daje się od razu zastosować w warsztacie i w biurze technicznym.
Najważniejsze informacje o dokumentacji wału
- Wał trzeba opisywać funkcjonalnie, a nie tylko wymiarowo: liczą się czopy, bazy, pasowania i geometria.
- Najważniejsze są powierzchnie współpracujące z łożyskami, kołami, sprzęgłami i wpustami.
- Skanowanie 3D najlepiej sprawdza się tam, gdzie trzeba zobaczyć całe odchyłki kształtu, a nie tylko pojedynczy wymiar.
- W metrologii kluczowe jest poprawne bazowanie, bo bez niego nawet dobry skan daje mylący wynik.
- Najczęstszy błąd to brak tolerancji geometrycznych tam, gdzie sama średnica niczego nie rozstrzyga.

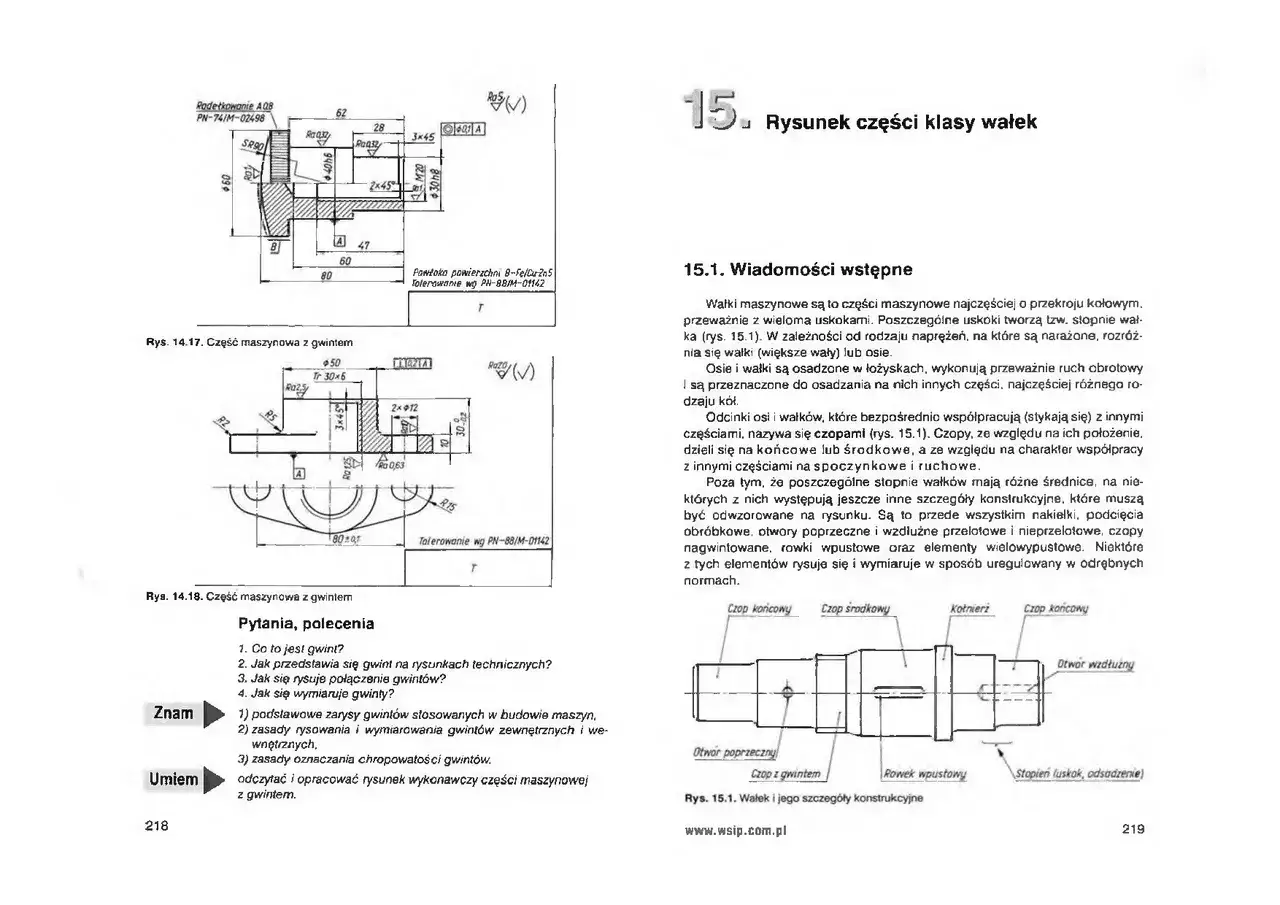

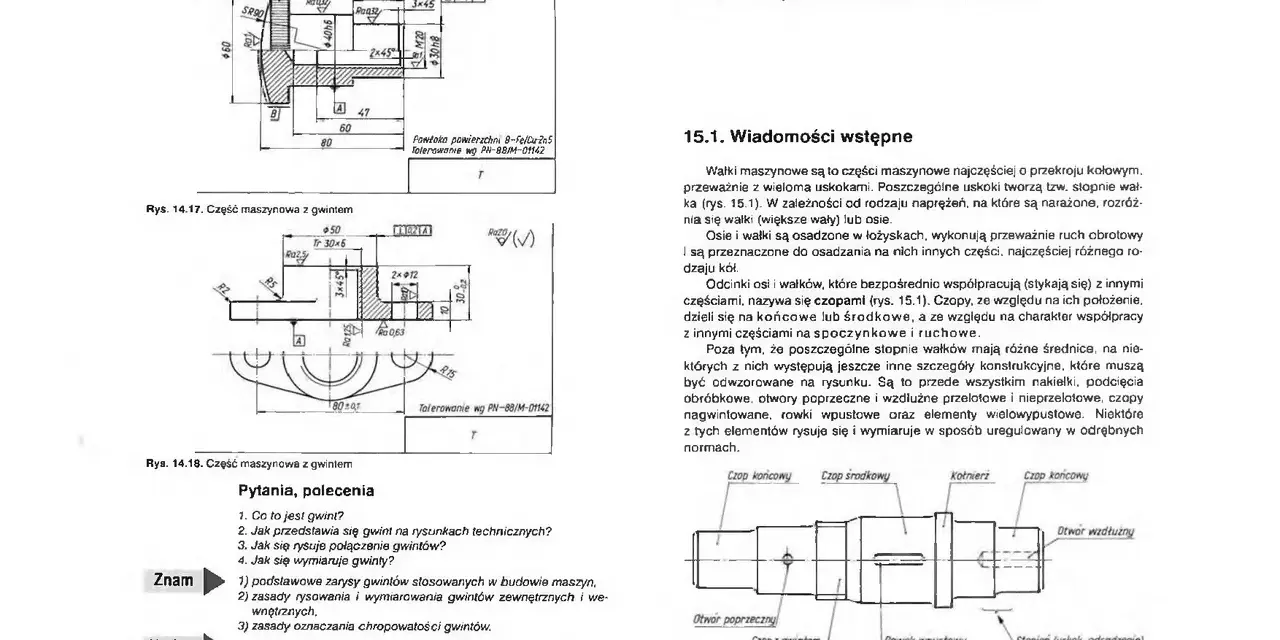

Co musi jasno pokazywać dokumentacja wału
W praktyce dobry projekt wału powinien mówić nie tylko jaki ma być wymiar nominalny, ale też jak ta część ma pracować w zespole. Ja zawsze patrzę na dokumentację w kolejności: powierzchnie funkcyjne, bazy, tolerancje, a dopiero potem reszta detali. To ważne, bo sam zapis średnicy nie powie jeszcze, czy czop zmieści łożysko, czy koło zębate będzie osadzone z luzem, czy z wciskiem.
| Element rysunku | Co powinno być podane | Dlaczego to ma znaczenie | Jak to sprawdzić |
|---|---|---|---|
| Średnice stopni | Wymiar nominalny i tolerancja | Decydują o pasowaniu części współpracujących | Mikrometr, średnicówka, CMM, skan porównawczy |
| Długości odcinków | Długości całkowite i odległości między stopniami | Wpływają na położenie łożysk, kół i sprzęgieł | Maszyna współrzędnościowa, suwmiarek używam tylko pomocniczo |
| Bazy i odniesienia | Płaszczyzny, osie lub odcinki referencyjne | Bez nich kontrola bywa uznaniowa | Ustawienie względem przyjętej bazy kontrolnej |
| Tolerancje geometryczne | Bicie, współosiowość, walcowość, prostopadłość | Sam wymiar nie gwarantuje poprawnej pracy wału | CMM, skan 3D z analizą odchyłek, sprawdziany |
| Chropowatość | Wartość Ra lub inny parametr powierzchni | Wpływa na tarcie, zużycie i osadzenie elementów | Profilometr, ocena metrologiczna, kontrola procesu obróbki |
| Promienie i podtoczenia | Promień przejścia, fazy, wybrania technologiczne | Chronią przed koncentracją naprężeń i kolizją montażową | Pomiar geometryczny, porównanie z modelem CAD |
Jeżeli rysunek nie rozróżnia powierzchni nośnych od pomocniczych, produkcja zaczyna zgadywać priorytety. A to zwykle kończy się przeszlifowaniem nie tego miejsca, które powinno być dopracowane, albo odwrotnie. Z tej właśnie przyczyny w kolejnym kroku warto zobaczyć, które fragmenty wału są naprawdę krytyczne.
Które powierzchnie wału są naprawdę krytyczne
Nie każdy odcinek wału ma takie samo znaczenie. Na jednej części liczy się przede wszystkim nośność i dokładność osadzenia, na innej tylko bezkolizyjne przejście przez sąsiedni element. Ja zwykle dzielę wał na strefy funkcjonalne, bo dzięki temu łatwiej ustalić, co trzeba zmierzyć bardzo dokładnie, a co może mieć szerszą tolerancję.
Czopy łożyskowe
To najbardziej wrażliwy fragment dokumentacji. Czop łożyskowy powinien mieć jasno określoną średnicę, pasowanie, chropowatość i wymagania geometryczne. W praktyce bardzo ważne jest, czy pierścień łożyska pracuje na wale ruchomym, bo wtedy pasowanie musi zapobiegać poślizgowi. Spotyka się rozwiązania z zakresami typu j6 do n6, ale dobór zawsze zależy od obciążenia, prędkości i zaleceń producenta łożyska.
Miejsca osadzenia kół, sprzęgieł i piast
Tu sama średnica też nie wystarcza. Koło pasowe, sprzęgło czy piasta mogą wymagać zupełnie innego charakteru osadzenia niż łożysko. Czasem potrzebny jest wcisnę, czasem montaż z luzem, a czasem kontrola położenia ważniejsza niż sam wymiar. Jeżeli nie zapiszesz tego na rysunku, wykonawca może dobrać technologicznie poprawny, ale funkcjonalnie zły wariant.
Rowki wpustowe, podtoczenia i promienie przejść
Właśnie tutaj najczęściej wychodzą problemy montażowe. Rowek wpustowy musi być nie tylko w odpowiednim miejscu, ale też mieć właściwą głębokość i szerokość. Z kolei podtoczenie przy stopniu wału chroni przed kolizją z promieniem narzędzia i pozwala poprawnie dosunąć element współpracujący. Jeśli promień przejścia jest zbyt duży, część po prostu nie siądzie tak, jak zaplanowano.
Przeczytaj również: Tabela twardości stali - jak czytać HB, HV i HRC
Chropowatość i geometria powierzchni
Na wałach najwięcej znaczy to, czego nie widać na pierwszy rzut oka. Dla czopów liczy się nie tylko średnica, ale też okrągłość, walcowość, współosiowość i bicie. To one decydują o kulturze pracy układu i trwałości łożysk. Jeżeli powierzchnia wygląda dobrze, ale ma zbyt duże bicie, całość nadal będzie pracować źle.
Właśnie w tym miejscu skanowanie 3D zaczyna dawać największą przewagę, bo nie ogranicza się do pojedynczego punktu pomiarowego. Poniżej pokazuję, gdzie ta technologia realnie pomaga, a gdzie trzeba zachować zdrowy sceptycyzm.
Jak skanowanie 3D pomaga przy kontroli wału
Skanowanie 3D jest szczególnie użyteczne wtedy, gdy chcę zobaczyć całą geometrię wału naraz, a nie tylko kilka wymiarów wyłapanych klasycznym przyrządem. Dobrze wykonany skan pokazuje mapę odchyłek, więc od razu widać, gdzie materiał jest poza nominalną bryłą, gdzie powierzchnia jest w tolerancji, a gdzie występuje lokalne zużycie lub deformacja. To przyspiesza analizę po obróbce, po naprawie i przy inżynierii odwrotnej.
- Przydaje się do porównania detalu z modelem CAD lub z dokumentacją 2D.
- Pomaga ocenić zużycie czopów, odkształcenia i błędy współosiowości.
- Ułatwia analizę elementów o złożonym kształcie, gdzie ręczny pomiar byłby zbyt powolny.
- Pozwala wykryć odchyłki lokalne, które łatwo przeoczyć przy pomiarze punktowym.
Jednocześnie nie traktuję skanera jako magicznego zastępstwa wszystkich metod pomiarowych. Na błyszczących, cylindrycznych powierzchniach trzeba dobrze dobrać strategię akwizycji, bo odbicia światła potrafią pogorszyć jakość danych. Wąskie rowki, ostre krawędzie i głębokie podtoczenia również bywają trudniejsze niż główne średnice. Dlatego w kontroli wałów najlepiej działa podejście mieszane: skan do pełnej geometrii, a klasyczna metrologia do krytycznych wymiarów funkcyjnych.
W praktyce skan metrologiczny najlepiej sprawdza się tam, gdzie liczy się szybkość decyzji i pełny obraz odchyłek. Jeśli jednak wynik ma rozstrzygać spór o pasowanie albo akceptację dostawy, trzeba jeszcze poprawnie ustawić bazowanie i porównanie z dokumentacją.
Jak porównać skan z dokumentacją bez błędu bazowania
Najwięcej nieporozumień nie bierze się z samego skanera, tylko z tego, do czego porównujemy wynik. Jeśli przyjmiesz złą bazę, nawet dobry pomiar pokaże fałszywą odchyłkę. Ja zawsze zaczynam od pytania: która powierzchnia na rysunku ma być odniesieniem funkcjonalnym i co rzeczywiście decyduje o pracy zespołu?
| Metoda | Najlepsze zastosowanie | Największy atut | Ograniczenie |
|---|---|---|---|
| Suwmiarka i mikrometr | Szybka kontrola prostych wymiarów | Prosta, szybka, dostępna na hali | Nie pokaże pełnej geometrii i odchyłek kształtu |
| Maszyna współrzędnościowa | Weryfikacja tolerancji geometrycznych i położeń | Dobra powtarzalność i czytelny punkt odniesienia | Wolniejsza przy złożonych powierzchniach |
| Skan 3D metrologiczny | Analiza całej geometrii, zużycia i odchyłek powierzchni | Szybki obraz całego detalu i mapa odchyłek | Wymaga dobrego bazowania i kontroli jakości danych |
W praktyce dobry proces wygląda tak: najpierw ustalam bazy z rysunku, potem wydzielam obszary funkcyjne, następnie dopasowuję model pomiarowy i dopiero wtedy oceniam odchyłki. Przy wałach szczególnie ważne są średnice czopów, współosiowość stopni, bicie czoła i walcowość. Jeżeli ktoś porównuje chmurę punktów bez zrozumienia geometrii odniesienia, wynik bywa efektowny wizualnie, ale mało wiarygodny technicznie.
To właśnie dlatego raport ze skanu powinien pokazywać nie tylko kolorową mapę, ale też wartości nominalne, rzeczywiste i dopuszczalne. Bez tego trudno odróżnić błąd wykonania od błędu ustawienia części na stanowisku pomiarowym.
Najczęstsze błędy, które psują rysunek i pomiar
Przy wałach powtarza się kilka pomyłek, które później kosztują najwięcej czasu. Nie są spektakularne, ale dobrze je znać, bo to one najczęściej rozwalają odbiór detalu albo utrudniają metrologię.
- Brak jednoznacznych baz odniesienia.
- Podanie tylko średnicy bez tolerancji geometrycznej.
- Pominięcie chropowatości na powierzchniach współpracujących.
- Niedoprecyzowanie pasowania czopa łożyskowego.
- Brak informacji o promieniach przejść i podtoczeniach technologicznych.
- Mieszanie wymagań funkcjonalnych z ogólnym opisem obróbki.
- Oczekiwanie, że jeden skan rozwiąże wszystko bez dobrania właściwej strategii pomiarowej.
Najbardziej kosztowny błąd widzę wtedy, gdy projektant zakłada, że wykonawca „domyśli się” intencji. Przy wałach nie ma na to miejsca. Jeśli element ma przenosić moment, współpracować z łożyskiem i zachować współosiowość w dłuższym układzie, każda niejasność wraca później jako reklamacja, dodatkowe szlifowanie albo ręczne dopasowanie. A to już oznacza stratę czasu, nie tylko pieniędzy.
Drugim częstym problemem jest zbyt optymistyczne podejście do skanowania 3D. Sam model nie rozstrzyga jeszcze, czy część nadaje się do montażu. Dopiero odniesienie do poprawnie zdefiniowanych baz i tolerancji daje odpowiedź, którą da się obronić technicznie.
Jak zamknąć temat wału tak, żeby produkcja i kontrola mówiły jednym językiem
Jeżeli mam sprowadzić cały temat do kilku zasad, to robię to tak: najpierw definiuję funkcję wału, potem wskazuję powierzchnie krytyczne, a dopiero później dobieram tolerancje i metodę kontroli. Taki porządek naprawdę oszczędza poprawki. Właśnie dlatego dobrze przygotowana dokumentacja jest równie ważna jak sam proces obróbki czy skanowania.
- Zaczynaj od funkcji: co ma przenosić wał i z czym ma współpracować.
- Oznaczaj czopy, bazy i powierzchnie krytyczne bez pozostawiania miejsca na interpretację.
- Dodawaj tolerancje geometryczne tam, gdzie sama średnica nie wystarcza.
- Do kontroli wybieraj metodę zgodną z celem: punktową, geometryczną albo pełnofieldową.
- Przy skanie 3D zawsze sprawdzaj jakość bazowania i sens porównania z modelem nominalnym.
Jeśli ktoś pyta mnie, gdzie najszybciej poprawić jakość takiej dokumentacji, odpowiadam bez wahania: w opisie powierzchni funkcyjnych i w geometrii odniesienia. To dwa miejsca, które najbardziej wpływają na produkcję, kontrolę i późniejszą pracę całego układu. Gdy są dobrze zrobione, rysunek wału przestaje być tylko formalnością, a staje się naprawdę użytecznym narzędziem inżynierskim.
