Symbole GD&T w skanowaniu 3D - jak czytać je bez błędów

Symbole GD&T porządkują to, co na rysunku technicznym najważniejsze: kształt, położenie, orientację i dopuszczalne odchyłki części. W skanowaniu 3D i metrologii ten zapis decyduje o tym, czy oceniasz tylko kolorową mapę różnic, czy realną zgodność detalu z intencją projektu.

Ja patrzę na GD&T jak na instrukcję pomiaru, a nie zestaw ozdobnych oznaczeń. Dlatego w tym tekście pokazuję, jak czytać symbole, jak łączyć je z bazami i ramką tolerancji oraz kiedy skan 3D wystarcza do wiarygodnej oceny, a kiedy potrzebny jest bardziej klasyczny pomiar stykowy.

Czym są symbole GD&T i po co je stosuje się w metrologii 3D

GD&T to język, który mówi nie tylko, jaki detal ma być, ale też jak bardzo może odbiec od ideału i w jaki sposób to odchylenie mierzyć. W praktyce jest to zestaw symboli, reguł i baz, które definiują strefę tolerancji wokół cechy: otworu, płaszczyzny, osi, powierzchni swobodnej czy całego układu elementów.

To ważne w skanowaniu 3D, bo chmura punktów sama w sobie nie odpowiada jeszcze na pytanie „czy część jest dobra?”. Odpowiedź pojawia się dopiero wtedy, gdy ustawisz właściwy układ odniesienia, wyizolujesz cechę i porównasz ją z tym, co zapisano na rysunku albo w modelu CAD. Dlatego ten sam detal może wyglądać świetnie na mapie odchyłek, a mimo to nie spełnić wymagania położenia otworów.

W praktyce spotkasz głównie dwa światy: ISO GPS, czyli europejskie podejście do geometrii wyrobu, oraz ASME Y14.5, częściej widoczne w dokumentacji z rynku amerykańskiego. Nie trzeba znać każdego symbolu na pamięć, ale trzeba umieć rozpoznać, która norma rządzi danym rysunkiem. W przeciwnym razie łatwo przeprowadzić pomiar „zgodnie z własnym rozumieniem”, a nie zgodnie z wymaganiem. I właśnie dlatego warto najpierw uporządkować sam alfabet tolerancji.

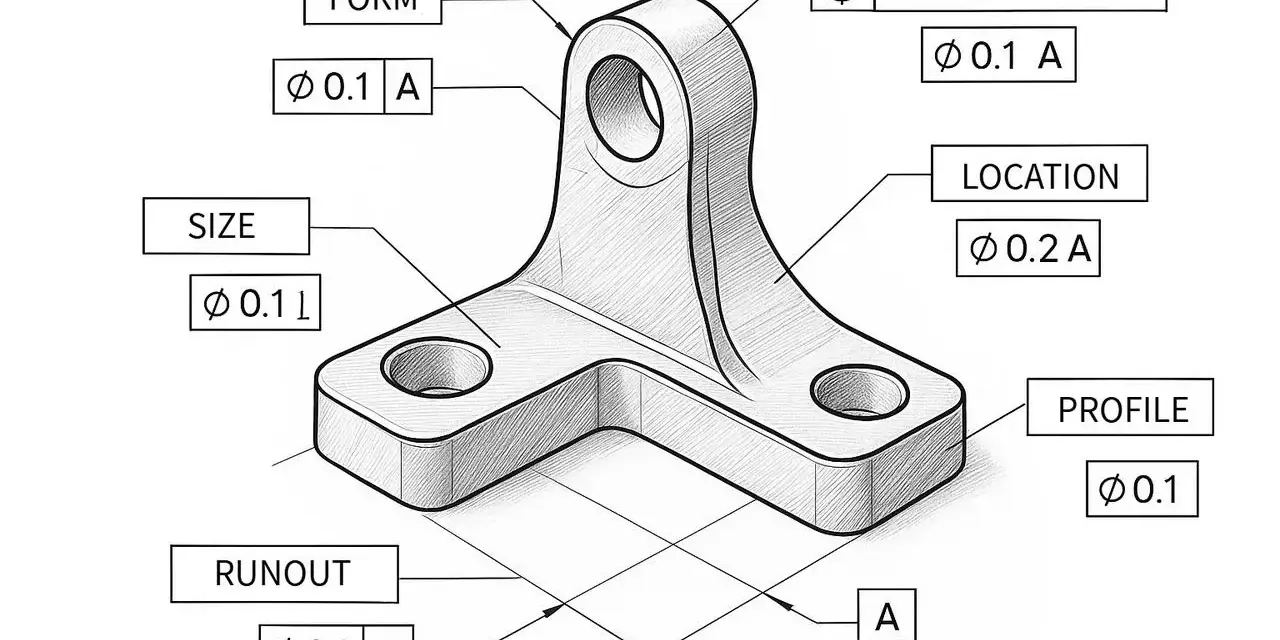

Najważniejsze grupy symboli i jak je czytać

Najpraktyczniej myśleć o tych oznaczeniach w kilku grupach. W mojej pracy najwięcej nieporozumień pojawia się nie przy samych symbolach, tylko przy bazach, modyfikatorach materiałowych i sposobie ustawienia danych pomiarowych.

Bazy to nie kolejne wymiary, tylko układ odniesienia, od którego liczysz tolerancję. Ramka tolerancji zbiera cały komunikat w jedną komórkę: jaki symbol, jaka wartość, do jakich baz i z jakimi modyfikatorami. Z kolei MMC, LMC i RFS mówią, czy tolerancja zależy od ilości materiału w elemencie. To drobiazg na papierze, ale w kontroli 3D potrafi całkowicie zmienić wynik. Żeby to odczytać bez zgadywania, trzeba wejść głębiej w sam zapis na rysunku.

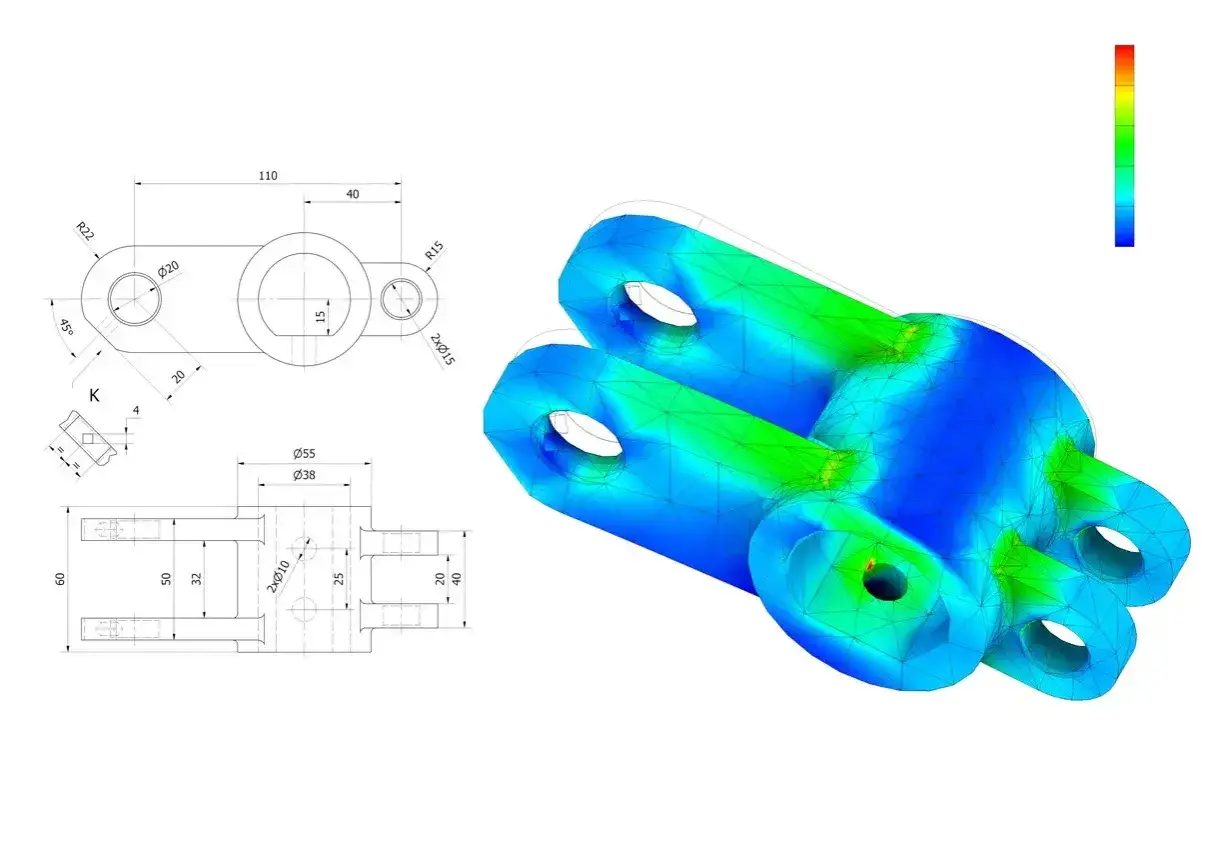

Jak czytać zapis na rysunku bez zgadywania

W praktyce rozbieram zapis GD&T na kilka prostych pytań. Dopiero gdy odpowiem na każde z nich, wiem, jak ustawić pomiar i co właściwie oceniam.

1. Najpierw znajdź cechę kontrolowaną. Czy chodzi o otwór, wałek, powierzchnię płaską, czy cały układ otworów?
2. Potem odczytaj strefę tolerancji. Symbol i wartość mówią, jaką przestrzeń wolno zająć cechy.
3. Sprawdź bazy w kolejności. A, B i C nie są przypadkowe. Zmiana kolejności zmienia interpretację.
4. Zwróć uwagę na modyfikatory. MMC, LMC, projected tolerance zone i datum shift często decydują o wyniku.
5. Ustal, czy oceniasz powierzchnię, oś, linię czy pozycję układu. To samo słowo „otwór” może oznaczać różny obiekt pomiarowy.

Przykład zapisu ⌖ ⌀0,20 | A | B | C czytam tak: pozycja cechy ma mieścić się w cylindrycznej strefie tolerancji o średnicy 0,20 względem baz A, B i C. Jeśli zamienisz to na zwykły wymiar liniowy, zgubisz informację o dopuszczalnym odchyleniu osi, a to już nie jest ten sam wymóg. I właśnie tu skanowanie 3D pokazuje swoją wartość, ale też swoje ograniczenia.

Co zmienia skanowanie 3D w ocenie tolerancji

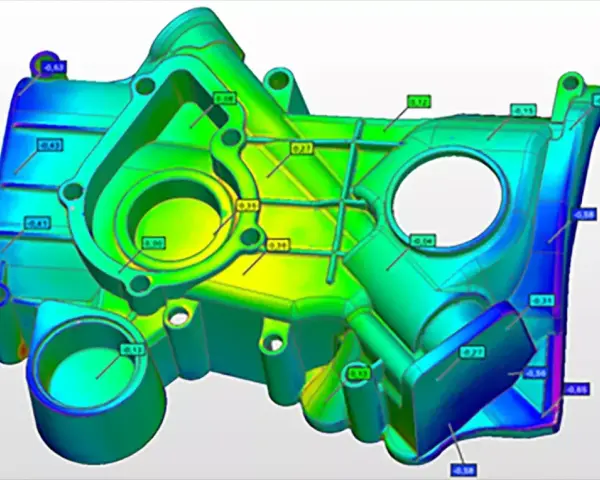

Skan 3D nie służy wyłącznie do robienia ładnej mapy kolorów. W metrologii robi trzy rzeczy naraz: zbiera dane, buduje z nich model pomiarowy i pozwala sprawdzić, czy cecha mieści się w strefie tolerancji wynikającej z rysunku.

1. Pobranie danych. Skan tworzy chmurę punktów albo siatkę trójkątów.
2. Oczyszczenie. Usuwam szum, zakłócenia i punkty z krawędzi o niskiej jakości.
3. Ustawienie baz. Najpierw datum-based alignment, dopiero potem porównanie.
4. Wyodrębnienie cech. Otwory, płaszczyzny, osie, profile wymagają osobnej logiki pomiaru.
5. Ocena tolerancji. Oprogramowanie sprawdza, czy cecha mieści się w strefie.
6. Raport. Wynik pokazuję jako pass/fail, mapę odchyłek i wartości liczbowe.

Największa pułapka to best-fit. Dobrze wygląda, bo minimalizuje globalne odchyłki, ale nie zawsze odpowiada temu, jak część pracuje w złożeniu. Jeśli rysunek mówi o bazach A/B/C, to najlepsze dopasowanie geometryczne nie jest automatycznie poprawnym odniesieniem. W metrologii funkcjonalnej liczy się zgodność z bazami, a nie tylko ładny wynik na ekranie.

Skan 3D szczególnie dobrze radzi sobie z powierzchniami swobodnymi, blachami, odlewami i detalami, które chcesz szybko porównać z CAD. Przy takich elementach pomiar stykowy bywa zbyt wolny albo zbyt punktowy, żeby pokazać pełny obraz odchyłek. Z kolei bardzo małe otwory, ukryte geometrie i wyjątkowo ciasne tolerancje nadal potrafią wymagać sondy stykowej albo CMM. Dlatego przed wyborem metody zawsze warto porównać jej możliwości z wymaganiem na rysunku.

Kiedy skaner wystarczy, a kiedy lepsza będzie maszyna współrzędnościowa

Nie traktuję skanera i CMM jako rywali. To dwa różne narzędzia, które rozwiązują inne problemy. Najlepszy wybór zależy od geometrii, tolerancji, czasu cyklu i od tego, jaką niepewność pomiaru jesteś w stanie zaakceptować.

Jeśli mam wskazać prostą zasadę, używam jej tak: im bardziej funkcjonalna i złożona powierzchnia, tym chętniej wybieram skan; im bardziej krytyczna jest niepewność i wyznaczenie osi, tym częściej wracam do CMM. To nie jest kwestia „lepsze-gorsze”, tylko dopasowania metody do wymagania. Gdy już to ustalisz, zostaje najtrudniejsza część, czyli uniknięcie błędów interpretacyjnych.

Najczęstsze błędy, które psują wynik

• Mieszanie ISO i ASME. Ta sama notacja nie zawsze oznacza identyczny sposób oceny, więc standard trzeba ustalić przed rozpoczęciem pomiaru.
• Ustawianie najlepszego dopasowania zamiast baz. Best-fit potrafi ukryć problem położenia elementu względem funkcjonalnego układu odniesienia.
• Traktowanie chmury punktów jak gotowego wyniku. Dane surowe trzeba oczyścić, wyodrębnić i dopiero potem oceniać.
• Pomijanie modyfikatorów materiałowych. MMC, LMC i podobne oznaczenia potrafią zmienić interpretację tolerancji bardziej, niż wygląda to na pierwszy rzut oka.
• Czytanie mapy kolorów zamiast cechy. Kolorowy raport jest pomocny, ale nie zastępuje oceny konkretnej funkcji geometrycznej.
• Brak jasnej definicji bazy. Jeśli operator nie wie, co jest bazą A, B i C, wynik będzie poprawny tylko pozornie.

W praktyce te błędy są bardziej kosztowne niż ograniczenia samego sprzętu. Dobra procedura potrafi uratować przeciętny pomiar, a zła procedura zniszczy nawet bardzo dobry skaner. Żeby temu zapobiec, warto zamknąć cały proces w prostym, powtarzalnym planie.

Jak ustawić proces, żeby wyniki były wiarygodne

Najlepsze wyniki widzę wtedy, gdy inspekcja zaczyna się zanim jeszcze część trafi na stół pomiarowy. Jasny plan oszczędza czas, zmniejsza liczbę sporów i daje wyniki, które da się obronić technicznie.

1. Zdefiniuj standard. ISO 1101 albo ASME Y14.5, bez mieszania interpretacji w jednym raporcie.
2. Opisz bazy i sposób bazowania. Jeśli część ma bazować na trzech płaszczyznach, zapisz to w procedurze, a nie zostawiaj domysłom operatora.
3. Wybierz metodę ekstrakcji cech. Otwór, walec, płaszczyzna i profil wymagają innego podejścia niż prosta mapa odchyłek.
4. Ustal filtrację i odrzut szumu. Brudne dane potrafią zafałszować wynik bardziej niż sam sprzęt.
5. Kontroluj warunki pomiaru. Temperatura, stabilność mocowania i powtarzalność ustawienia mają realny wpływ na wynik.
6. Waliduj na części wzorcowej. To najszybszy sposób, żeby sprawdzić, czy program i interpretacja działają tak samo za każdym razem.

Do tego dochodzi jeszcze jedna rzecz, o której firmy często przypominają sobie za późno: oprogramowanie metrologiczne nie poprawia złej definicji tolerancji. Może ją tylko szybciej i czytelniej policzyć. Jeśli zapis na rysunku jest niejednoznaczny, warto rozwiązać to na etapie projektu, a nie dopiero podczas raportu.

Co z tego wynika dla projektowania części, które naprawdę da się zmierzyć

Najlepsze projekty są czytelne dla produkcji i dla kontroli jakości jednocześnie. Jeśli zapis GD&T jest zrobiony dobrze, metrolog nie zgaduje, technolog nie interpretuje po swojemu, a skan 3D albo CMM stają się narzędziami do potwierdzenia decyzji, nie do ich korygowania.

• Projektuj z myślą o pomiarze. Część ma nie tylko działać, ale też dać się jednoznacznie zweryfikować.
• Nie zostawiaj kluczowych decyzji operatorowi. Bazy, standard i metoda bazowania powinny wynikać z dokumentacji.
• Dobieraj metodę do cechy. Skan 3D świetnie obsłuży powierzchnie złożone, a pomiar stykowy lepiej poradzi sobie z częścią krytycznych detali o bardzo ciasnych tolerancjach.
• Traktuj mapę odchyłek jako narzędzie, nie werdykt. O zgodności decyduje zapis tolerancji, a nie sam wygląd raportu.

Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: rysunek ma prowadzić do jednoznacznego pomiaru, a nie do dyskusji po fakcie. Im wcześniej projektant, technolog i metrolog uzgodnią bazowanie, standard i metodę kontroli, tym mniej kosztownych niespodzianek pojawi się na etapie produkcji. W części z krytycznymi otworami, powierzchniami swobodnymi i krótkim czasem cyklu to właśnie ta decyzja robi największą różnicę.
