W produkcji i kontroli jakości nie wystarczy sprawdzić, czy detal „ma dobry wymiar”. Liczy się też to, czy jego kształt, położenie i orientacja mieszczą się w dopuszczalnym zakresie, bo od tego zależy montaż, szczelność i trwałość całego zespołu. W praktyce pole tolerancji decyduje o tym, czy część działa, czy tylko wygląda poprawnie. Ten tekst pokazuje, jak czytać tolerancje geometryczne, jak łączą się ze skanowaniem 3D i kiedy wynik pomiaru jest naprawdę wiarygodny.
Najważniejsze informacje, zanim przejdziesz do pomiaru
- Tolerancja to nie „zapas na bylejakość”, tylko granica zgodności części z wymaganiem funkcjonalnym.
- W metrologii trzeba rozróżnić tolerancję wymiaru, kształtu, orientacji, położenia i profilu.
- Skan 3D świetnie pokazuje odchyłki powierzchni, ale sam obraz kolorów nie zastępuje oceny zgodności.
- Największe ryzyko błędu pojawia się przy złym bazowaniu, zbyt mocnym filtrowaniu danych i ignorowaniu niepewności pomiaru.
- Przy wąskich tolerancjach skaner 3D bywa świetnym narzędziem diagnostycznym, ale nie zawsze zastąpi maszynę współrzędnościową.

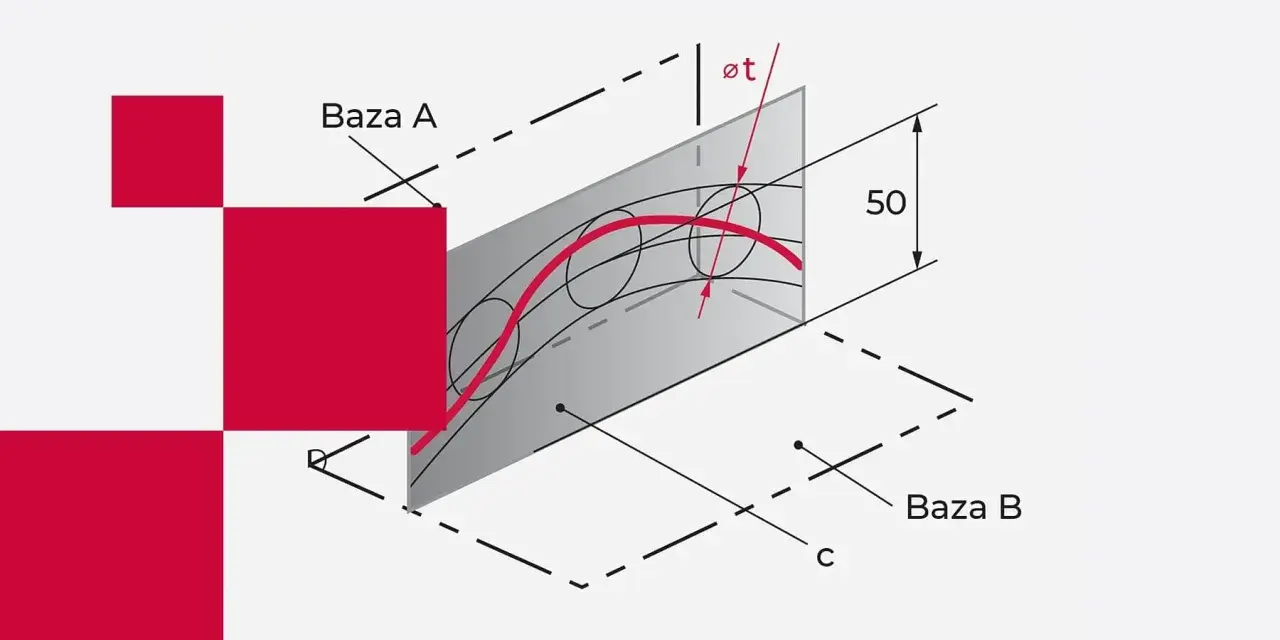

Jak czytać pole tolerancji na rysunku i w modelu 3D
Najprościej myślę o tym tak: wymiar mówi, jak duże ma być coś, a tolerancja mówi, jak bardzo może się różnić. W przypadku geometrii dochodzi jeszcze pytanie, jak element ma być ułożony względem reszty części. To dlatego detal może mieć poprawną średnicę otworu i jednocześnie nie nadawać się do montażu, jeśli jego oś jest przesunięta albo krzywa.
W praktyce spotkasz dwa główne rodzaje zapisów: tolerancje wymiarowe i geometryczne. Te pierwsze opisują zakres liczbowy, na przykład 20,00 ±0,05 mm. Te drugie definiują strefę dopuszczalnych odchyłek dla kształtu, kierunku albo położenia. W języku GD&T, czyli systemu oznaczania tolerancji geometrycznych, to właśnie strefa jest najważniejsza, a nie samo „blisko modelu”.
| Rodzaj tolerancji | Co dopuszcza | Jak to interpretować przy skanie 3D |
|---|---|---|
| Wymiarowa | Zakres długości, średnicy lub kąta | Sprawdzasz, czy cecha mieści się między wartościami granicznymi |
| Kształtu | Odchyłkę od idealnej prostoliniowości, płaskości, okrągłości lub walcowości | Oceniasz, czy cała cecha mieści się w zdefiniowanej strefie |
| Orientacji | Ustawienie względem baz, na przykład równoległość lub prostopadłość | Sam kształt może być dobry, ale cecha nadal może być źle ustawiona |
| Położenia | Usytuowanie otworu, osi albo szczeliny względem układu odniesienia | Ważna jest nie tylko geometria cechy, lecz także jej lokalizacja |
| Profilu | Przebieg powierzchni lub przekroju względem modelu nominalnego | To szczególnie ważne przy powierzchniach swobodnych i elementach formowanych |
Ja zawsze patrzę też na bazy A/B/C, bo to one mówią, od czego liczyć wynik. Jeśli rysunek zakłada odniesienie do konkretnych baz, nie wolno zastąpić go dowolnym dopasowaniem całej powierzchni. Wtedy pomiar może wyglądać schludnie, ale przestaje odpowiadać wymaganiu funkcjonalnemu. Kiedy ten podział jest jasny, łatwiej zrozumieć, dlaczego skan 3D czasem daje odpowiedź natychmiast, a czasem wymaga dodatkowej interpretacji.
Dlaczego w kontroli 3D nie wystarcza sama mapa odchyłek

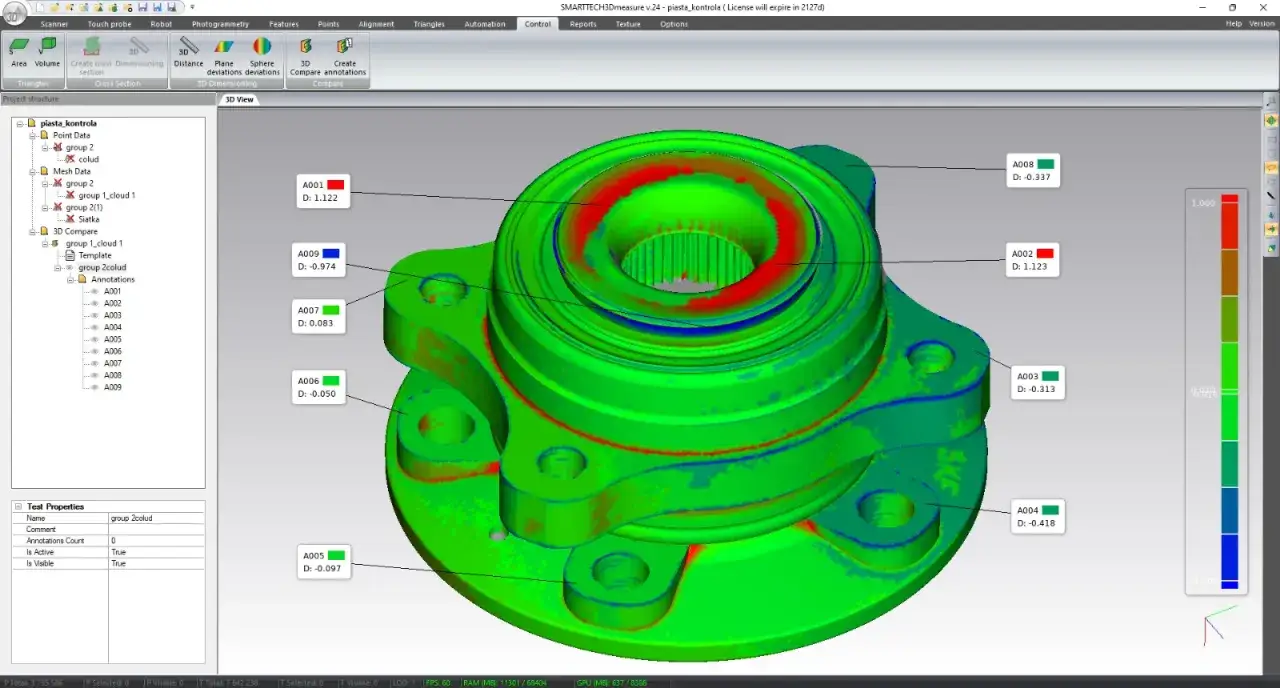

Kolorowa mapa odchyłek jest bardzo użyteczna, ale ma jedną wadę: potrafi wyglądać przekonująco nawet wtedy, gdy nie odpowiada na właściwe pytanie. Pokazuje, gdzie materiał jest za wysoki albo za niski względem modelu, lecz sama w sobie nie mówi jeszcze, czy detal jest zgodny z wymaganiem. Ja traktuję ją przede wszystkim jako narzędzie diagnostyczne, a nie automatyczny werdykt.
Problem zaczyna się wtedy, gdy ktoś robi ocenę „na oko” po kolorach. Jeśli część została wyrównana metodą best-fit, czyli tak, by zminimalizować globalną różnicę między skanem a CAD, można niechcący ukryć błąd położenia otworu albo odchyłkę wynikającą z bazowania funkcjonalnego. Przy geometrii tolerowanej zgodność trzeba oceniać w odniesieniu do tego, co naprawdę zapisano na rysunku, a nie tylko do ładnie wyglądającej chmury punktów.
Właśnie dlatego w dobrym raporcie z pomiaru szukam trzech rzeczy: właściwego układu odniesienia, jasno zdefiniowanej cechy oraz reguły akceptacji. Dopiero ich połączenie pozwala powiedzieć, czy detal mieści się w wymaganej strefie tolerancji. Bez tego masz tylko obraz odchyłek, a nie decyzję jakościową.
Jak sprawdza się tolerancje ze skanu 3D krok po kroku
Jeżeli mam opisać proces bez teorii, to wygląda on tak: najpierw ustalam, co ma być ocenione, potem jak to bazuję, a dopiero na końcu analizuję wynik. To ważne, bo wiele błędów nie bierze się ze złego skanera, tylko ze złej kolejności działań.
- Definiuję cel kontroli. Inaczej mierzy się odlew pod analizę deformacji, a inaczej otwór pod pasowanie z wałkiem.
- Ustalam bazowanie. Jeśli rysunek wskazuje bazy, pomiar musi być do nich odniesiony, a nie do przypadkowego dopasowania całej powierzchni.
- Przygotowuję detal i środowisko. Błyszczące powierzchnie, drgania, kurz i wahania temperatury potrafią zepsuć nawet dobry skan.
- Zbieram dane z odpowiednią gęstością. Zbyt rzadka siatka punktów wygładza krawędzie i otwory, przez co odchyłki wyglądają mniejsze niż w rzeczywistości.
- Tworzę siatkę i filtruję tylko to, co konieczne. Celem jest usunięcie szumu, a nie „upiększenie” detalu.
- Porównuję cechy z modelem nominalnym. Mierzę to, co wynika z rysunku, a nie wszystko naraz.
- Ocenam wynik razem z niepewnością. Jeśli odchyłka jest bardzo blisko granicy tolerancji, sama liczba bez niepewności niewiele znaczy.
W praktyce to właśnie niepewność pomiaru robi największą różnicę. Jeżeli odchyłka wynosi 0,04 mm, a niepewność jest podobnego rzędu, nie ma sensu udawać, że wynik jest „oczywisty”. W dobrze ustawionej kontroli margines błędu musi być wyraźnie mniejszy od tolerancji, inaczej decyzja staje się dyskusyjna. Warto o tym pamiętać, bo na tym etapie najłatwiej pomylić dokładność urządzenia z jakością całego procesu.
Najczęstsze błędy, które fałszują wynik
W kontrolach 3D najbardziej kosztowne są błędy, które wyglądają niewinnie. Dane są, raport jest, kolory się zgadzają, a mimo to wynik nie mówi prawdy o detalu. Z mojej perspektywy te pomyłki powtarzają się najczęściej:
- Zbyt agresywne filtrowanie danych. Usuwasz szum, ale przy okazji ścinasz rzeczywiste krawędzie i lokalne garby.
- Złe bazowanie. Jeśli detal został ustawiony niezgodnie z rysunkiem, wynik może być poprawny matematycznie i błędny funkcjonalnie.
- Ocenianie po samym kolorze. Mapa odchyłek jest pomocna, ale nie zastępuje sprawdzenia konkretnej cechy i jej strefy tolerancji.
- Za mała rozdzielczość pomiaru. Przy drobnych promieniach, otworach i ostrych przejściach zbyt rzadki skan zwyczajnie gubi geometrię.
- Ignorowanie temperatury. Przy elementach metalowych nawet niewielka różnica warunków potrafi przesunąć wynik bardziej, niż wydaje się na pierwszy rzut oka.
- Brak sprawdzenia powtarzalności. Jeden dobry skan niczego jeszcze nie dowodzi, jeśli drugi w tej samej procedurze daje inny wynik.
Ja zwykle ostrzegam przed jeszcze jedną pułapką: zaufaniem do raportu, który nie pokazuje reguły decyzji. Jeśli nie wiadomo, czy dana cecha była liczona względem baz, best-fit czy innego algorytmu, wynik traci wartość jako argument jakościowy. Kiedy te błędy są opanowane, można sensownie zdecydować, czy do zadania wystarczy skaner 3D, czy lepiej sięgnąć po inną metodę.
Kiedy skaner 3D wystarczy, a kiedy lepsza będzie maszyna współrzędnościowa
To pytanie wraca bardzo często i wcale nie chodzi w nim o prestiż sprzętu. Chodzi o dopasowanie metody do tolerancji, geometrii i tempa pracy. Skaner 3D jest świetny tam, gdzie trzeba szybko zebrać dużo danych, zobaczyć powierzchnie swobodne i zrozumieć całą bryłę. Maszyna współrzędnościowa (CMM) wygrywa tam, gdzie kluczowa jest bardzo precyzyjna ocena pojedynczych cech i stabilna, formalna kontrola wymiarowa.
| Sytuacja | Skaner 3D | CMM / ramię pomiarowe | Wniosek praktyczny |
|---|---|---|---|
| Powierzchnie swobodne, odlewy, formy, kompozyty | Bardzo dobry do pełnej analizy odchyłek | Może być wolniejszy i mniej wygodny | Tu skaner zwykle daje największą wartość |
| Wiele cech do sprawdzenia na jednym detalu | Szybko zbiera dużą liczbę punktów | Kontrola jest dokładna, ale czasochłonna | Przy serii i krótkim czasie cyklu skaner wygrywa |
| Otwory bazowe, pasowania, bardzo małe tolerancje | Wymaga bardzo dobrej procedury i interpretacji | Zwykle daje pewniejszą kontrolę | Przy wąskich granicach lepsza bywa metoda stykowa |
| Kontrola na hali produkcyjnej | Jest mobilny i szybki | Też możliwa, ale zwykle mniej elastyczna | Liczy się organizacja całego procesu, nie sam sprzęt |
| Weryfikacja zgodności sprzętu optycznego | Warto patrzeć na deklarowaną niepewność i zgodność z ISO 10360-13 | W przypadku klasycznych CMM obowiązują inne testy i kryteria | Standard pomiarowy ma znaczenie przy ocenie wiarygodności |
Jeśli mam jeden detal z wieloma powierzchniami i chcę szybko zobaczyć, gdzie proces „uciekł”, wybieram skaner 3D. Jeśli mam trzy otwory krytyczne, które muszą pracować w złożeniu bez prawa do interpretacyjnej swobody, skłaniam się ku CMM albo kontroli hybrydowej. Najlepsze rozwiązanie nie polega na tym, żeby mieć „najdokładniejsze” urządzenie, tylko takie, które naprawdę odpowiada na pytanie postawione na rysunku.
Co sprawdzić, zanim wynik trafi do decyzji jakościowej
Przed akceptacją raportu robię krótką kontrolę zgodności procesu. To zajmuje chwilę, ale często oszczędza dużo czasu i sporów później:
- czy oceniana cecha jest zgodna z tym, co zapisano na rysunku,
- czy bazowanie odpowiada wymaganiom funkcjonalnym, a nie tylko wygodzie operatora,
- czy raport pokazuje nie tylko odchyłkę, ale też sposób dopasowania i niepewność,
- czy filtracja nie usunęła lokalnych błędów, które są ważne dla montażu,
- czy decyzja pass/fail wynika z reguły pomiarowej, a nie z intuicji patrzącego na kolorowy wykres.
Kiedy te elementy są dopięte, skan 3D przestaje być ładnym obrazkiem, a staje się narzędziem decyzji produkcyjnej. I właśnie wtedy metrologia zaczyna pracować na jakość, zamiast tylko ją opisywać.
