W dokumentacji technicznej powierzchnia nie jest tylko „gładka” albo „szorstka”. To, co zapisano przy linii odniesienia, decyduje o sposobie obróbki, kontroli jakości i o tym, czy część później złoży się bez poprawek. Oznaczenia chropowatości są więc skrótem, który łączy projektanta, technologa i metrologa. W praktyce liczy się nie tylko sam symbol, ale też parametr, wartość, kierunek struktury, naddatek i metoda pomiaru.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Obowiązującym punktem odniesienia jest dziś ISO 21920-1, a w polskiej dokumentacji spotkasz jego odpowiednik PN-EN ISO 21920-1; starsze rysunki mogą jeszcze odwoływać się do ISO 1302.
- Sam symbol nie mówi wszystkiego. Trzeba odczytać też parametr, wartość, kierunek śladu, naddatek materiału i ewentualne ograniczenie procesu.
- W metrologii 3D coraz częściej patrzy się na parametry arealne, takie jak Sa, Sq i Sz, bo jeden profil liniowy nie zawsze oddaje pełną topografię.
- Ra bywa użyteczne jako szybki skrót, ale nie wystarcza, gdy liczy się szczelność, tarcie, przyczepność powłoki albo kontrola tekstury po druku 3D.
- Dobrze zapisane oznaczenia chropowatości skracają spory między projektowaniem, produkcją i kontrolą, bo od razu mówią, czego oczekujesz od powierzchni.

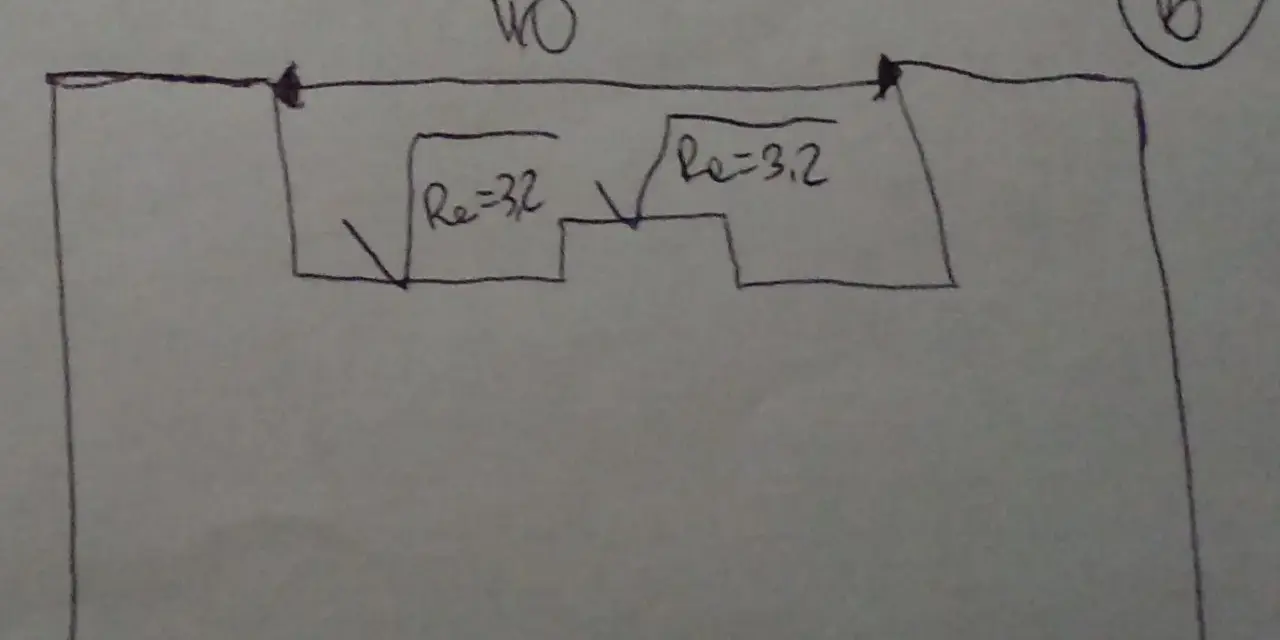

Co naprawdę mówi symbol na rysunku technicznym
Ja traktuję taki zapis nie jako ozdobę rysunku, tylko jako decyzję technologiczną. Symbol chropowatości informuje, czy powierzchnia ma pozostać po procesie, czy musi zostać dodatkowo obrabiana, a także jakiej tekstury oczekujesz po stronie funkcji, a nie tylko estetyki. Dziś najbezpieczniej czytać go przez pryzmat ISO 21920-1, bo to właśnie ten dokument zastąpił starsze podejście znane z ISO 1302.
Najprostsza rzecz, którą warto zapamiętać: znak przy powierzchni mówi o wymaganiu, nie o ładnym wyglądzie. Jeśli powierzchnia ma uszczelniać, współpracować ślizgowo, przyjmować powłokę albo być później mierzona skanerem 3D, zapis staje się częścią specyfikacji wyrobu. Dlatego nie wolno go czytać w oderwaniu od funkcji elementu.
W praktyce rozumiem to tak: jeden detal może mieć kilka różnych stref, a każda z nich może wymagać innej jakości powierzchni. Inny zapis dostanie powierzchnia prowadząca, inny strefa kosmetyczna, a jeszcze inny miejsce po obróbce zgrubnej. To właśnie odróżnia dobry rysunek od rysunku, który zostawia za dużo miejsca na interpretację. Kiedy ten kontekst jest jasny, łatwiej przejść do samego odczytu pełnego zapisu przy symbolu.
Jak czytać zapis przy symbolu, żeby nie zgubić wymagań
Sam znak to dopiero początek. Żeby zrozumieć pełne wymaganie, czytam je zawsze w tej kolejności: najpierw powierzchnia, potem parametr, później wartość liczbowa, a na końcu wszelkie dopiski o kierunku struktury, naddatku albo sposobie uzyskania powierzchni. Taki porządek oszczędza błędów, zwłaszcza gdy dokumentacja trafia do kilku działów naraz.
| Co sprawdzam | Co to zwykle oznacza | Na co zwracam uwagę w praktyce |
|---|---|---|
| Parametr | Ra, Rz, Sa, Sq, Sz lub inny wskaźnik tekstury | Bez parametru liczba bywa niejednoznaczna, bo różne wskaźniki opisują inną cechę powierzchni |
| Wartość liczbowa | Dopuszczalny poziom nierówności, zwykle w mikrometrach | Im niższa wartość, tym trudniej ją uzyskać i zmierzyć |
| Kierunek śladu | Orientacja struktury po obróbce | Ważny przy uszczelnieniach, ślizgach i powierzchniach widocznych |
| Naddatek materiału | Warstwa przewidziana do późniejszego zdjęcia | Istotny, gdy detal ma przejść z obróbki zgrubnej do wykańczającej |
| Uwagi technologiczne | Informacja o sposobie uzyskania powierzchni lub ograniczeniu procesu | Pomagają uniknąć sytuacji, w której technologia nie spełnia założenia projektu |
Najczęstszy błąd? Czytanie samej liczby bez parametru. W starszej praktyce projektowej bywało to tolerowane, ale dziś wolę, gdy wszystko jest zapisane jawnie. Jeśli widzę tylko „1,6”, nie zakładam automatycznie, że chodzi o Ra. Sprawdzam kontekst rysunku, legendę i ewentualne normy firmowe. To drobiazg, który potrafi oszczędzić reklamacji.
Warto też pamiętać, że jednostka nie jest tu ozdobą. Jeżeli powierzchnia ma mieć naprawdę niski poziom nierówności, różnica między „Ra 3,2” a „Ra 0,8” oznacza zupełnie inny poziom trudności procesu, kontroli i kosztu. Kiedy czytam taki zapis, od razu pytam: czy projekt naprawdę potrzebuje aż tak ciasnego wymagania? To prowadzi już do wariantów samego symbolu.
Najczęstsze warianty oznaczeń i kiedy używa się każdego z nich
W praktyce spotkasz kilka podstawowych wersji zapisu, z których każda komunikuje coś innego o obróbce. To właśnie tutaj najłatwiej o pomyłkę, bo ludzie zapamiętują „ptaszek”, ale nie pamiętają, co oznacza dodatkowa kreska albo kółko. Ja zawsze tłumaczę to tak: symbol nie mówi wyłącznie o chropowatości, tylko o tym, co wolno zrobić z materiałem.
| Wariant | Znaczenie | Typowe zastosowanie |
|---|---|---|
| Symbol podstawowy | Powierzchnia ma spełnić określone wymaganie tekstury | Gdy ważny jest stan powierzchni, ale nie narzucasz jeszcze sposobu jego uzyskania |
| Symbol z dodatkową kreską | Materiał trzeba usunąć obróbką | Toczenie, frezowanie, szlifowanie, honowanie i inne procesy wykańczające |
| Symbol z kółkiem | Nie wolno usuwać materiału | Odlewy, odkuwki, druk 3D, powierzchnie pozostawiane po procesie bazowym |
| Symbol z dopiskami | Obok znaku pojawiają się dodatkowe wymagania technologiczne | Gdy trzeba doprecyzować naddatek, kierunek struktury albo sposób uzyskania powierzchni |
W rysunkach produkcyjnych szczególnie ważne jest rozróżnienie między „ma być obrobione” a „ma zostać w stanie zastanym”. To nie jest kosmetyka dokumentacyjna. Od tego zależy kolejność operacji, dobór półfabrykatu i to, czy kontrola jakości będzie w ogóle miała sens. Jeśli na etapie projektu zostawisz zbyt mało miejsca na wykańczanie, później już tego nie naprawisz samym pomiarem.
Osobna sprawa to wskazywanie, że wymaganie dotyczy całej powierzchni, a nie tylko jednego fragmentu. W praktyce rysunkowej to ważne zwłaszcza przy obudowach, gniazdach uszczelniających i częściach drukowanych warstwowo. Gdy zapis jest niejednoznaczny, operator wybiera interpretację „najwygodniejszą produkcyjnie”, a to zwykle nie jest interpretacja projektanta. Kiedy wariant symbolu mam już ustalony, przechodzę do tego, jakie parametry naprawdę mają sens.
Które parametry powierzchni mają sens w praktyce
Najbardziej znane są parametry profilowe, czyli te liczone po jednej linii pomiarowej. W codziennej rozmowie najczęściej padają Ra i Rz, ale to tylko początek. Ra daje szybki obraz średniego poziomu nierówności, natomiast Rz lepiej pokazuje, jak duże są skrajne wierzchołki i doliny. To ważna różnica, bo dwie powierzchnie mogą mieć podobny Ra, a zupełnie inną przydatność funkcjonalną.
| Parametr | Co opisuje | Kiedy jest przydatny |
|---|---|---|
| Ra | Średni poziom nierówności profilu | Do szybkiego porównania i podstawowej kontroli jakości |
| Rz | Wysokość skrajnych nierówności profilu | Gdy ważniejsze są piki i doliny niż sam średni poziom |
| Sa | Średnia wysokość dla mapy 3D | Gdy oceniasz topografię z całej powierzchni, a nie z jednej linii |
| Sq | Wartość RMS dla topografii 3D | Gdy chcesz bardziej czułego opisu rozrzutu wysokości |
| Sz | Największa różnica wysokości w analizowanym obszarze | Gdy liczą się ekstrema i ryzyko lokalnych wystających punktów |
Jeśli mam być szczery, sam Ra bywa nadużywany. Jest wygodny, bo prosty do wpisania i prosty do sprawdzenia, ale nie pokazuje wszystkiego. Nie mówi nic o kierunku śladu, o pojedynczych pikach, o falistości ani o tym, jak wygląda rozkład nierówności w przestrzeni. Dlatego przy powierzchniach funkcjonalnych, zwłaszcza uszczelniających, ślizgowych albo pod powłoki, wolę patrzeć szerzej niż tylko na jedną liczbę.
To właśnie tu pomaga myślenie metrologiczne, a nie tylko rysunkowe. Pytanie nie brzmi „jaki parametr wygląda znajomo”, tylko „jaki parametr najlepiej opisuje zachowanie tej powierzchni w rzeczywistym użyciu”. Gdy detal pracuje w tarciu, przyczepności albo przepływie, sama średnia nie wystarcza. Tę różnicę najlepiej widać, kiedy w grę wchodzi skanowanie 3D.
Jak 3D skanowanie zmienia kontrolę chropowatości
W klasycznym pomiarze profilowym bierzesz jedną linię i z niej wyciągasz wniosek o powierzchni. W skanowaniu 3D dostajesz już topografię obszaru, czyli o wiele pełniejszy obraz tego, co dzieje się na powierzchni. To świetna wiadomość, ale tylko wtedy, gdy pamiętasz, że ładna mapa nie oznacza jeszcze wyniku zgodnego z wymaganiem z rysunku. Liczy się rozdzielczość, filtracja, sposób usunięcia kształtu i to, czy oprogramowanie liczy parametry zgodnie z przyjętym standardem.
| Cecha | Pomiar profilowy | Pomiar arealny w 3D |
|---|---|---|
| Zakres danych | Jedna linia pomiarowa | Cały obszar powierzchni |
| Typowe parametry | Ra, Rz, Rt | Sa, Sq, Sz |
| Największa zaleta | Łatwe porównanie z klasycznym rysunkiem | Lepszy obraz złożonej topografii i kierunkowych struktur |
| Najczęstsze ograniczenie | Widzi tylko fragment powierzchni | Wymaga dobrej kalibracji, gęstego próbkowania i sensownej obróbki danych |
W praktyce 3D skan szczególnie dobrze sprawdza się przy częściach wytwarzanych przyrostowo, po piaskowaniu, po odlewie albo na powierzchniach o mocno kierunkowej strukturze. Tam jeden profil potrafi zbyt mocno uprościć rzeczywistość. Z drugiej strony nie każdy skaner 3D nadaje się do kontroli bardzo drobnej chropowatości. Jeśli sprzęt ma zbyt małą rozdzielczość albo oprogramowanie zbyt mocno wygładza dane, wynik będzie estetyczny, ale metrologicznie słaby.
Dlatego przy odbiorze części nie patrzę wyłącznie na model punktowy czy kolorową mapę. Sprawdzam też, czy raport mówi, jaki filtr zastosowano, jaka była długość oceny i czy metoda pomiaru rzeczywiście odpowiada wymaganemu poziomowi powierzchni. W metrologii 3D najłatwiej popełnić błąd właśnie wtedy, gdy obraz jest zbyt przekonujący wizualnie. Kiedy to wiesz, od razu łatwiej wskazać błędy, które najczęściej psują zgodność między projektem a pomiarem.
Błędy, które najczęściej psują zgodność między projektem a pomiarem
Największe problemy zwykle nie wynikają z braku wiedzy, tylko z uproszczeń. Widziałem to wiele razy: projektant wpisuje zbyt ogólny zapis, technolog interpretuje go po swojemu, a metrolog próbuje to potem obronić na stanowisku pomiarowym. Z tego robi się kosztowny chaos, choć na papierze wszystko wyglądało „w miarę jasno”.
- Mylenie Ra z pełnym opisem jakości powierzchni - sama wartość średnia nie mówi nic o pikach, dolinach, kierunku śladu ani falistości.
- Porównywanie profilu z mapą 3D bez tych samych warunków - jeśli zmieniasz filtr, długość oceny albo gęstość próbkowania, wynik przestaje być porównywalny.
- Wpisywanie zbyt ciasnego wymagania bez uzasadnienia funkcją - każdy krok w dół podnosi koszt obróbki i ryzyko odrzutu.
- Łączenie chropowatości z falistością - to nie to samo; falistość ma dłuższy charakter i może wpływać na współpracę części w inny sposób niż drobna tekstura.
- Brak rozdzielenia stref funkcjonalnych - powierzchnia uszczelniająca, prowadząca i niekrytyczna nie muszą mieć tego samego poziomu wymagania.
- Ufanie samej wizualizacji skanu - kolorowa mapa nie zastępuje wyniku obliczonego zgodnie z przyjętą metodyką.
Najdroższy błąd to zwykle ten pierwszy: wpisanie parametru „na zapas”, bez realnej potrzeby funkcjonalnej. Gdy projekt wymusza zbyt małą chropowatość, produkcja często musi przejść na dodatkowe operacje, takie jak szlifowanie, docieranie albo precyzyjniejsze wykańczanie. To nie zawsze jest problemem, ale zawsze powinno być świadomą decyzją, a nie przypadkowym wpisem z poprzedniego projektu. Tę decyzję najlepiej podejmować już na poziomie doboru procesu.
Jak dobrać wymaganie do procesu, żeby nie przeszacować jakości
Jeśli chcę, by dokumentacja była użyteczna, a nie tylko „poprawna”, zawsze pytam o funkcję powierzchni. Dla powierzchni montażowej, ślizgowej albo uszczelniającej wartość może być całkiem inna niż dla fragmentu pomocniczego. Praktycznie patrzę na to tak: Ra 3,2 bywa wystarczające dla wielu operacji obróbki skrawaniem, Ra 1,6 zaczyna wymagać już stabilniejszego procesu, a Ra 0,8 i niżej zwykle wchodzą w obszar dokładniejszego wykańczania. To nie jest sztywny katalog, tylko zdrowy punkt odniesienia.
Przy częściach z druku 3D, odlewu albo po obróbce przyrostowej dobrze działa osobne rozdzielenie stanu „po procesie bazowym” i stanu „po wykończeniu”. Dzięki temu od razu wiadomo, czy skaner 3D ma ocenić surową topografię, czy powierzchnię po obróbce końcowej. W przeciwnym razie wyniki będą nieporównywalne, bo jedna osoba oceni strukturę warstw, a druga będzie oczekiwać zachowania jak po szlifowaniu.
- Jeśli powierzchnia ma uszczelniać, zapisuj parametr, wartość i metodę pomiaru możliwie jednoznacznie.
- Jeśli używasz skanowania 3D, doprecyzuj filtrację i obszar oceny, bo bez tego wynik może nie być porównywalny z rysunkiem.
- Jeśli detal ma być wytwarzany seryjnie, sprawdź, czy wymaganie da się utrzymać bez nadmiernego wzrostu kosztu i czasu cyklu.
Właśnie tak rozumiem sens tej tematyki: dobrze zapisane oznaczenia chropowatości pomagają połączyć projekt, metrologię i realny proces wytwarzania. Jeżeli potraktujesz je jak decyzję funkcjonalną, a nie jak obowiązkowy symbol na marginesie rysunku, unikniesz większości nieporozumień między biurem konstrukcyjnym, produkcją i kontrolą jakości. To podejście działa szczególnie dobrze wtedy, gdy w grę wchodzi także skanowanie 3D, bo wtedy widać nie tylko „czy powierzchnia jest dobra”, ale też dlaczego jest dobra albo dlaczego jeszcze nie jest.
