Tolerancja równoległości jest jednym z tych zapisów GD&T, które wyglądają prosto na rysunku, a w kontroli 3D potrafią zdecydować o tym, czy detal przejdzie bez problemu, czy zacznie generować kosztowne poprawki. W praktyce nie chodzi wyłącznie o to, czy dwie powierzchnie „idą mniej więcej równolegle”, ale o sposób zdefiniowania bazy, dobór metody pomiaru i to, czy chmura punktów naprawdę opisuje geometrię części. Poniżej rozkładam temat na definicję, pomiar, typowe pułapki i rozsądne podejście w skanowaniu 3D oraz metrologii.
Najważniejsze rzeczy, które trzeba wiedzieć o równoległości
- Chodzi o dopuszczalną odchyłkę orientacji powierzchni lub osi względem bazy odniesienia.
- W ocenie liczy się strefa tolerancji, a nie samo „wrażenie” wzrokowe.
- W skanowaniu 3D kluczowe są: baza, ustawienie danych i jakość chmury punktów.
- Równoległość nie jest tym samym co płaskość, mimo że te cechy często występują obok siebie.
- Zbyt ciasna tolerancja bez uzasadnienia funkcjonalnego zwykle podnosi koszt i liczbę sporów w kontroli jakości.
Co dokładnie oznacza odchyłka równoległości

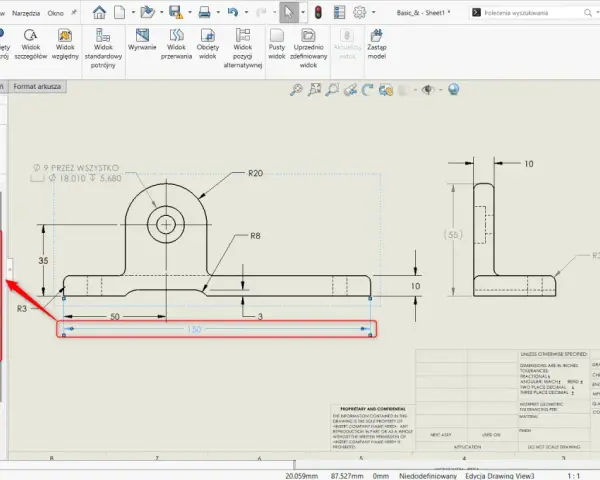

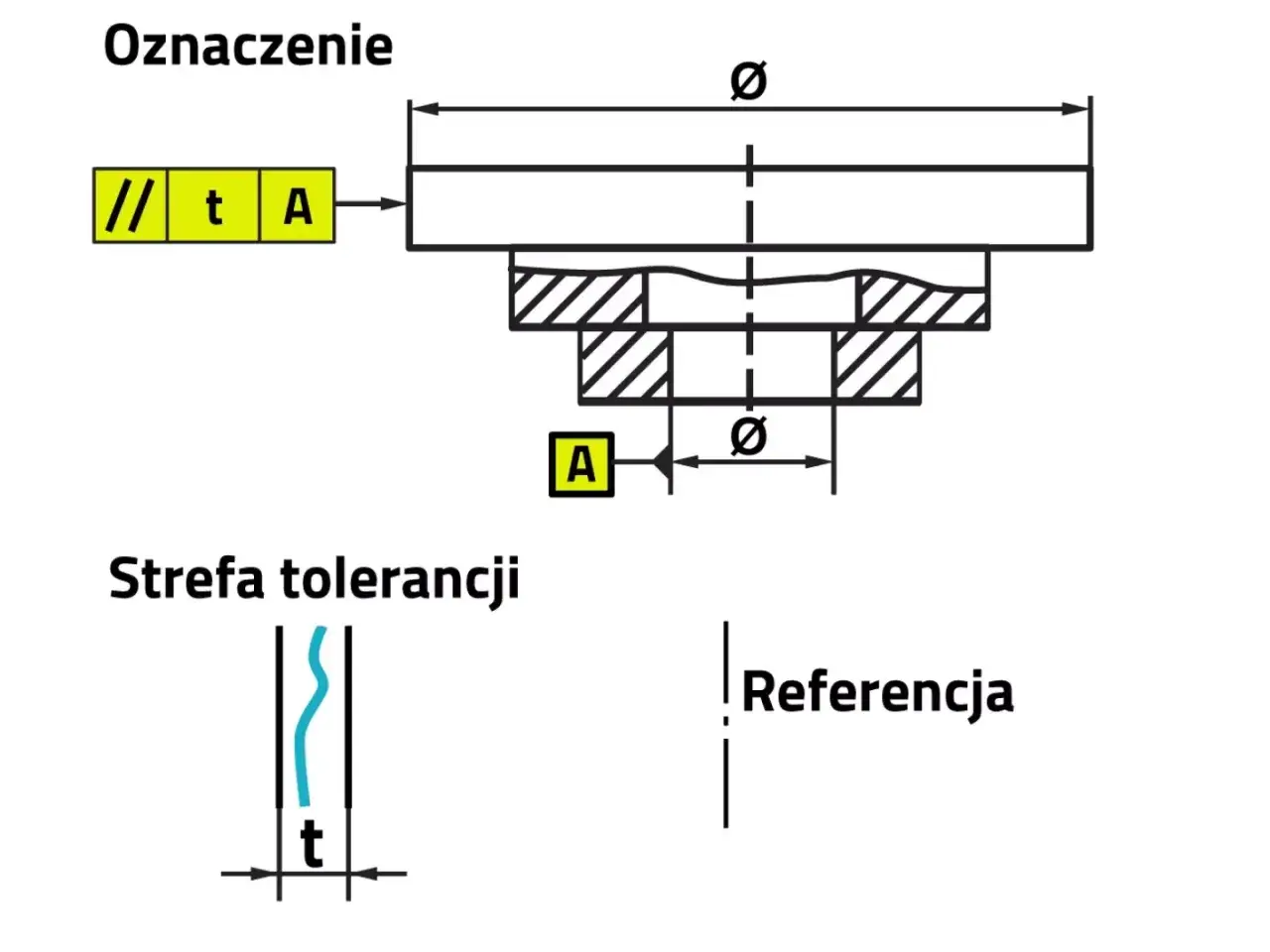

W systemie tolerancji geometrycznych chodzi o dopuszczalny zakres, w którym może zmieścić się powierzchnia, linia albo oś względem wskazanej bazy. W uproszczeniu: jeśli na rysunku widzisz wymóg równoległości, to nie oceniasz tylko kąta, ale sprawdzasz, czy cała cecha mieści się w strefie ograniczonej dwiema równoległymi płaszczyznami lub liniami ustawionymi względem odniesienia. To właśnie dlatego ten zapis bywa tak ważny przy prowadnicach, powierzchniach montażowych, płytach bazowych i elementach, które muszą pracować w określonym położeniu. W ISO GPS, czyli w praktyce nowoczesnego rysunku technicznego, taki zapis ma sens tylko wtedy, gdy baza odniesienia jest naprawdę związana z funkcją części, a nie wpisana „na wszelki wypadek”.
Ja zwykle zaczynam od prostego pytania: co ma się stać, jeśli ta powierzchnia odchyli się bardziej, niż przewiduje projekt? Jeśli odpowiedź dotyczy montażu, uszczelnienia, tarcia albo prowadzenia ruchu, to równoległość jest realnym wymaganiem funkcjonalnym. Jeśli nie da się wskazać skutku, tolerancja jest najpewniej zbyt przypadkowa. To prowadzi wprost do pytania, jak taki wymóg mierzyć na realnym detalu.
Jak mierzy się ją w skanowaniu 3D i na CMM
W metrologii najpierw trzeba zbudować poprawny układ odniesienia, a dopiero potem oceniać wynik. W praktyce oznacza to, że skanowanie 3D albo pomiar na współrzędnościowej maszynie pomiarowej nie zaczyna się od „kliknięcia tolerancji”, tylko od ustalenia baz, orientacji danych i tego, czy mierzysz powierzchnię, oś czy linię środkową. ZEISS w materiałach o GD&T podkreśla, że przy analizie geometrii bardzo pomaga pełnopolowy pomiar optyczny, bo daje komplet danych do oceny odchyłek, a nie tylko kilka punktów kontrolnych. To jest ważne zwłaszcza tam, gdzie detal nie jest idealnie sztywny albo ma złożoną geometrię.
Najbardziej praktyczny schemat wygląda zwykle tak:
- Ustalam bazę odniesienia zgodną z rysunkiem, a nie z tym, co „łatwiej złapać” w programie.
- Sprawdzam jakość danych, czyli gęstość punktów, szumy, braki i miejsca zasłonięte.
- Buduję element nominalny i dopasowuję go według reguły zgodnej z wymaganiem, a nie automatycznie metodą best-fit.
- Odczytuję największą odchyłkę względem strefy tolerancji, a nie tylko średni błąd powierzchni.
- Weryfikuję wynik na przekrojach, jeśli detal jest długi, cienki albo podatny na ugięcie.
Wybór metody ma znaczenie równie duże jak sam wynik. Poniższa tabela pokazuje to najprościej:
| Metoda | Kiedy ma sens | Mocna strona | Ograniczenie |
|---|---|---|---|
| CMM stykowa | Małe i średnie detale, wysokie wymagania co do powtarzalności | Duża kontrola nad punktem pomiarowym i odniesieniem | Jest wolniejsza i nie pokazuje całej powierzchni naraz |
| Skaner światła strukturalnego | Duże powierzchnie, szybka analiza formy i orientacji | Pełny obraz geometrii i szybka ocena odchyłek | Wrażliwy na połysk, ciemne kolory, przezroczystość i złą preparację powierzchni |
| Pomiar hybrydowy | Gdy potrzebujesz i szybkości, i punktowej weryfikacji krytycznych miejsc | Daje kompromis między zasięgiem danych a kontrolą jakości wyniku | Wymaga spójnego planu pomiarowego i dobrego operatora |
W praktyce to właśnie hybryda bywa najrozsądniejsza: skan daje kontekst, a CMM potwierdza najważniejsze punkty. Kiedy metoda jest już wybrana, trzeba odróżnić równoległość od kilku pokrewnych tolerancji, bo tu najłatwiej o pomyłkę.
Równoległość, płaskość i prostopadłość nie są tym samym
To trzy różne wymagania, choć w rozmowie warsztatowej często wrzuca się je do jednego worka. Płaskość kontroluje formę powierzchni bez odnoszenia jej do bazy. Równoległość sprawdza orientację względem bazy, ale przy okazji też ogranicza formę w obrębie strefy tolerancji. Prostopadłość robi to samo, tylko pod kątem 90 stopni. Jeśli ktoś myli te pojęcia, zaczyna projektować kontrolę, która nie odpowiada funkcji detalu.
| Cecha | Co kontroluje | Do czego się nadaje | Czego nie rozwiązuje |
|---|---|---|---|
| Płaskość | Kształt powierzchni | Płyty, powierzchnie przylgowe, elementy bez znaczącej bazy | Nie mówi nic o kierunku względem innej części |
| Równoległość | Orientację względem bazy i ograniczenie formy w strefie | Prowadnice, powierzchnie montażowe, pary współpracujących płaszczyzn | Nie zastępuje wszystkich wymagań montażowych, jeśli baza jest źle wybrana |
| Prostopadłość | Kąt 90 stopni względem bazy | Ściany bazowe, gniazda, powierzchnie osiowe i otwory | Nie opisuje równoległego prowadzenia powierzchni |
Jeśli detal ma pracować na prowadzeniu albo uszczelnieniu, sama płaskość zwykle nie wystarcza. Jeśli ma się składać w konkretnym układzie, sama równoległość też nie zawsze wystarczy. Dopiero wtedy widać, skąd biorą się najczęstsze błędy interpretacyjne.
Najczęstsze błędy przy ocenie i jak ich uniknąć
W kontroli 3D najwięcej problemów nie robi sam skaner, tylko sposób myślenia o danych. Ja zawsze sprawdzam najpierw bazę, bo źle ustawione odniesienie potrafi zepsuć nawet bardzo dobry pomiar. Mitutoyo w materiałach szkoleniowych z GD&T pokazuje to bardzo jasno: jeśli użyjesz niewłaściwej bazy albo zmienisz logikę odniesienia, wynik może nadal wyglądać „sensownie”, ale przestaje odpowiadać rysunkowi.
- Best-fit zamiast odniesienia do bazy - dopasowanie najmniejszych kwadratów świetnie wygląda na ekranie, ale może ukryć rzeczywistą odchyłkę funkcjonalną.
- Za mało punktów na krytycznej powierzchni - jeśli mierzysz tylko środek, a krawędzie pracują najbardziej, wynik będzie zbyt optymistyczny.
- Zbyt agresywne wygładzanie chmury - odszumianie pomaga, ale nadmiar filtracji potrafi „wyprostować” problem zamiast go pokazać.
- Brak stabilizacji termicznej - w metrologii porównawczej 20°C nadal pozostaje punktem odniesienia, a ciepły detal po obróbce potrafi jeszcze zmieniać geometrię.
- Fixturing, który deformuje część - cienkościenne elementy bywają bardziej wrażliwe na mocowanie niż na samą tolerancję.
Najlepsza praktyka jest prosta: mierzyć tak, jak detal pracuje w montażu, a nie tak, jak najwygodniej go ułożyć na stole. To z kolei prowadzi do ważniejszego zagadnienia: jak sensownie ustawić samą wartość tolerancji.
Jak dobrać rozsądną tolerancję do funkcji detalu
Ja traktuję tę decyzję jako element projektu funkcjonalnego, a nie ozdobę na rysunku. Zbyt ciasna tolerancja robi dwa problemy naraz: podnosi koszt produkcji i zwiększa ryzyko niepotrzebnych odrzuceń. Zbyt luźna nie chroni funkcji części. Dlatego pierwsze pytanie powinno brzmieć nie „jaki ma być najmniejszy możliwy wynik?”, tylko „co dokładnie ma się wydarzyć, gdy detal wyjdzie poza zakres?”.
W praktyce patrzę na cztery rzeczy:
- Funkcję powierzchni - prowadzenie, uszczelnienie, bazowanie, docisk czy tylko estetyka.
- Długość i smukłość detalu - im dłuższa baza, tym łatwiej o kumulację błędu i ugięcie.
- Proces wytwarzania - frezowanie, szlifowanie, druk 3D, odlew czy obróbka wtórna dają zupełnie inną powtarzalność.
- Metodę kontroli - jeśli tolerancji nie da się wiarygodnie zweryfikować dostępnym sprzętem, specyfikacja jest źle ustawiona.
W częściach precyzyjnych wymagania często schodzą do setnych milimetra, czyli rzędu 0,01-0,05 mm, ale to nie jest uniwersalna norma, tylko punkt odniesienia dla myślenia o skali. W dużych konstrukcjach albo elementach blaszanych sensowniejszy bywa zakres szerszy, bo ważniejsza staje się funkcja montażowa niż absolutna precyzja powierzchni. Dobrą zasadą jest też to, by nie dublować wymagań bez potrzeby: jeśli równoległość już dobrze chroni funkcję, dodatkowa płaskość o tej samej wartości często tylko komplikuje odbiór. Gdy już wiesz, jak ją dobrać, pozostaje ostatni krok: co zrobić z wynikiem poza zakresem.
Co sprawdzić, zanim uznasz detal za wadliwy
Wynik poza tolerancją nie zawsze oznacza zły detal. Czasem oznacza złą bazę, zły plan pomiarowy albo zły moment pomiaru. Dlatego zanim wpiszę część na listę braków, sprawdzam jeszcze kilka rzeczy: czy użyłem tego samego układu odniesienia co w projekcie, czy chmura punktów ma pełne pokrycie krytycznej strefy, czy detal nie był jeszcze ciepły, oraz czy mocowanie nie wprowadziło własnego ugięcia. Dopiero potem oceniam, czy problem jest technologiczny, projektowy czy stricte pomiarowy.
- Zweryfikuj bazy odniesienia i sposób ich zbudowania w oprogramowaniu.
- Porównaj wynik z kilkoma przekrojami, nie tylko z jednym widokiem 3D.
- Sprawdź temperaturę i sposób mocowania detalu.
- Oceń, czy metoda pomiarowa ma wystarczającą rozdzielczość dla zadanej tolerancji.
- Jeśli wynik jest graniczny, powtórz pomiar w tym samym układzie, zanim podejmiesz decyzję o odrzuceniu.
W praktyce najwięcej czasu oszczędza nie sam pomiar, lecz dobre zdefiniowanie bazy i sensowna tolerancja już na etapie projektu. Jeśli te trzy rzeczy są spójne, skanowanie 3D staje się narzędziem do szybkiej decyzji, a nie źródłem sporów o interpretację wyniku.
