Pomiary 3d pozwalają szybko sprawdzić geometrię elementu, porównać go z modelem CAD i wyłapać odchyłki, które decydują o jakości, pasowaniu i kosztach poprawek. W praktyce nie chodzi tylko o sam skan, ale o cały proces: dobór metody, przygotowanie obiektu, kontrolę warunków i sensowne odczytanie wyniku. W tym artykule pokazuję, jak podejść do tego bez zbędnej teorii i gdzie taka technologia naprawdę daje przewagę.
Najważniejsze rzeczy, które warto wiedzieć
- Pomiar 3D to nie tylko wizualizacja obiektu, ale też porównanie rzeczywistej geometrii z CAD, tolerancją lub wzorcem.
- Najczęściej używa się skanerów optycznych, współrzędnościowych maszyn pomiarowych, laser trackerów i tomografii komputerowej.
- Na dokładność najmocniej wpływają temperatura, ruch obiektu, oświetlenie, połysk powierzchni i sposób kalibracji.
- W wielu firmach większy sens ma zlecenie usługi niż zakup własnego sprzętu, zwłaszcza przy nieregularnych zleceniach.
- Dobry raport powinien zawierać nie tylko chmurę punktów lub model, ale też mapę odchyleń i informację o niepewności.
Czym w praktyce są pomiary trójwymiarowe
Ja traktuję takie pomiary jako sposób na zamianę realnego przedmiotu w dane, na których da się oprzeć decyzję techniczną. To może być kontrola detalu po obróbce, sprawdzenie zgodności z dokumentacją albo przygotowanie modelu do dalszego projektowania. Nie chodzi więc o „ładny skan”, tylko o wiarygodny opis geometrii.
Najprostsze rozróżnienie wygląda tak: skanowanie daje dane, a metrologia wykorzystuje je do oceny zgodności. W pierwszym przypadku liczy się odwzorowanie kształtu, w drugim - także tolerancja, powtarzalność i niepewność pomiaru. To ważne, bo wiele osób miesza te dwa światy i potem oczekuje od samego skanu odpowiedzi, której on po prostu nie dostarcza.
W praktyce po takim pomiarze dostaje się zwykle kilka różnych form wyniku:
- Chmurę punktów - surowy zbiór punktów opisujących powierzchnię obiektu.
- Siatkę trójkątów - uporządkowany model powierzchni, często używany do dalszej obróbki.

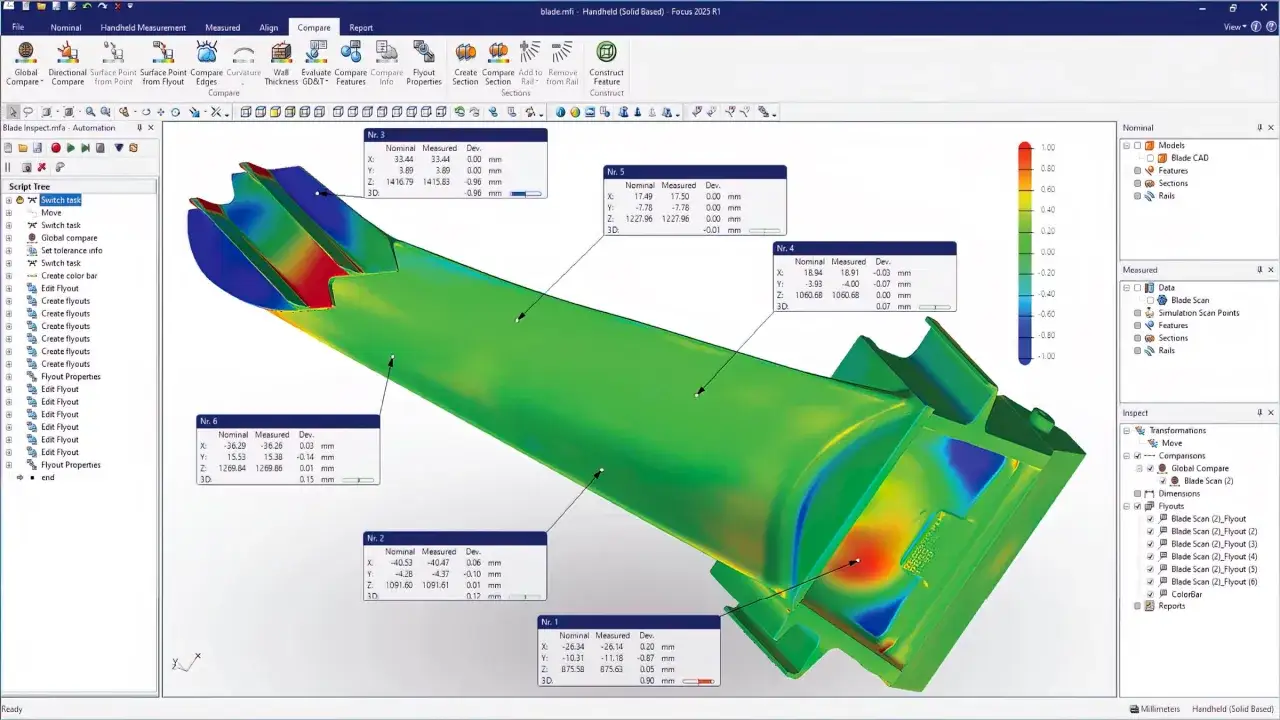

- Porównanie z CAD - mapę odchyleń pokazującą, gdzie detal jest za duży, za mały albo odkształcony.
- Raport metrologiczny - dokument, z którego można wyciągnąć wniosek jakościowy, a nie tylko oglądać model.
Jeśli celem jest wyłącznie wizualizacja, można skończyć na modelu 3D. Jeśli jednak wynik ma decydować o reklamacji, korekcie procesu albo dopuszczeniu części do montażu, trzeba już myśleć jak metrolog, nie jak grafik 3D. To prowadzi wprost do wyboru konkretnej techniki pomiarowej.
Jakie metody dają sensowny wynik w zależności od obiektu
Nie ma jednej metody dobrej do wszystkiego. Ja zwykle zaczynam od pytania: co mierzymy, w jakiej skali, z jaką dokładnością i czy interesuje nas powierzchnia zewnętrzna, czy też wnętrze elementu. Dopiero potem dobiera się narzędzie.
| Metoda | Kiedy ma największy sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Współrzędnościowa maszyna pomiarowa (CMM) | Małe i średnie detale, tolerancje wymagające dużej pewności | Bardzo dobra dokładność, sprawdzona metrologia kontaktowa | Wolniejsza, mniej wygodna przy złożonych, freeformowych kształtach |
| Skaner optyczny ręczny | Elementy o skomplikowanej geometrii, szybkie pomiary terenowe | Mobilność, szybkie zbieranie dużej liczby punktów | Wrażliwość na światło, połysk i ruch obiektu |
| Skaner stacjonarny ze światłem strukturalnym | Małe i średnie obiekty, seryjna kontrola części | Dobra powtarzalność, szybki zapis powierzchni | Wymaga lepszego przygotowania stanowiska i stabilnych warunków |
| Laser tracker | Duże konstrukcje, maszyny, linie montażowe, gabaryty przemysłowe | Praca na dużych odległościach, bardzo dobra orientacja przestrzenna | Mniej praktyczny przy drobnych detalach i ciasnych wnękach |
| Tomografia komputerowa (CT) | Gdy trzeba zobaczyć geometrię wewnętrzną lub ukryte kanały | Wgląd do wnętrza detalu bez niszczenia go | Wyższy koszt, większa złożoność i nie zawsze potrzeba takiego zakresu |
W branży spotyka się też formalne odniesienia do testów i klasyfikacji systemów. Dla optycznych systemów współrzędnościowych ważne są procedury z rodziny ISO 10360, a w praktyce testy odbiorcze dla optycznych CMS opisuje między innymi ISO 10360-13. To nie jest detal dla purystów - to punkt odniesienia, gdy komuś zależy na powtarzalności, a nie tylko na „jakimś modelu”.
Wniosek jest prosty: metoda musi pasować do skali obiektu, wymaganej dokładności i tego, czy pomiar ma być bezkontaktowy. Kiedy już to ustalisz, można sensownie przejść do pytania, gdzie taki pomiar daje największy zwrot z inwestycji.
Gdzie takie pomiary najbardziej pomagają
Największą wartość widzę tam, gdzie klasyczna suwmiarka albo prosty przyrząd nie wystarcza, a błąd kosztuje czas, materiał albo przestój. Właśnie dlatego pomiary trójwymiarowe tak dobrze przyjęły się w przemyśle, projektowaniu i serwisie.
Kontrola jakości i odbiór części
To najbardziej oczywiste zastosowanie. W kontrolach jakości skan 3D pozwala szybko porównać część z modelem nominalnym i zobaczyć, czy odchyłki mieszczą się w tolerancji. Przy elementach formowanych, frezowanych albo drukowanych przydaje się szczególnie wtedy, gdy geometria jest złożona i nie da się jej sensownie zmierzyć kilkoma punktami.
Inżynieria odwrotna
Jeśli nie ma dokumentacji, albo dokumentacja jest niepełna, skan daje punkt startowy do odtworzenia projektu. To przydatne przy częściach zamiennych, wycofanych komponentach czy modernizacji starszych maszyn. Tu ważna jest jedna rzecz: dobry skan to dopiero początek, bo potem trzeba jeszcze poprawnie zbudować model CAD i odfiltrować szum danych.
Duże konstrukcje i montaż na miejscu
Przy maszynach, ramach, liniach produkcyjnych czy konstrukcjach stalowych liczy się możliwość pracy na obiekcie, bez rozbierania wszystkiego na części. W takich sytuacjach laser tracker albo skanowanie mobilne potrafią oszczędzić dużo czasu, bo zamiast domysłów dostajesz rzeczywiste pozycje i odchylenia geometryczne. To szczególnie ważne w montażu, gdzie kilka milimetrów potrafi zdecydować o tym, czy zespół się złoży.
Przeczytaj również: Optyczne skanowanie 3D w metrologii - co naprawdę ma znaczenie?
Formy, matryce i elementy freeform
Tu problemem bywa nie tyle sam wymiar, ile powierzchnia o skomplikowanym kształcie. Łopatki, panele, obudowy czy formy mają krzywizny, których nie da się ocenić jedną średnicą lub jedną wysokością. Właśnie dlatego skanowanie pozwala wykryć subtelne odkształcenia, które w klasycznym pomiarze łatwo przeoczyć.
Jeśli patrzeć praktycznie, to właśnie w tych obszarach technologia zwraca się najszybciej. Ale tylko pod warunkiem, że wynik da się obronić technicznie, a nie tylko pokazać na ekranie. I tu wchodzą czynniki, które najczęściej psują dokładność.
Co najczęściej psuje dokładność i jak temu zapobiec
PTB zwraca uwagę na kilka rzeczy, które w praktyce robią ogromną różnicę: temperaturę, światło, ruch obiektu i sposób rejestracji danych. To nie są drobiazgi. Z mojej perspektywy właśnie one najczęściej rozstrzygają, czy dostajesz stabilny wynik, czy tylko efektowny obrazek.
Pierwszy problem to temperatura. Jeśli obiekt nie ma stabilnych warunków, jego geometria potrafi się zmieniać bardziej, niż sugeruje sama specyfikacja urządzenia. W praktyce dobrze jest dążyć do warunków zbliżonych do 20°C i dać materiałowi czas na wyrównanie temperatury, zwłaszcza przy metalach i większych elementach.
Drugi problem to powierzchnia. Błyszczące, przezroczyste i bardzo ciemne detale są trudniejsze do odczytania niż matowe. Czasem pomaga spray matujący, ale trzeba pamiętać, że on sam może wprowadzić błąd na poziomie dziesiątek mikrometrów. To nadal bywa rozsądna cena za w ogóle możliwy pomiar, ale nie wolno traktować tego jako zabiegu neutralnego.
Trzeci problem to ruch i wibracje. Jeśli obiekt przesuwa się względem skanera, oprogramowanie może złączyć dane, ale każde takie dopasowanie zwiększa ryzyko błędu. Przy pomiarach ręcznych i laserowych trzeba więc pilnować stabilnego mocowania, a przy dużych obiektach - samej logistyki stanowiska.
Czwarty problem to zbyt agresywna obróbka danych. Filtry szumu, automatyczne dopasowanie i czyszczenie chmury punktów są potrzebne, ale łatwo przesadzić. Wtedy zamiast usuwać błąd, usuwa się realną geometrię. Ja zawsze wolę zachować surowe dane i dopiero na końcu zdecydować, co z nich wyrzucić.
Jeśli miałbym podać jedną praktyczną zasadę, brzmiałaby tak: lepiej poświęcić 15 minut na przygotowanie niż dwie godziny na ratowanie złego skanu. To prowadzi do kolejnego pytania, które zwykle pojawia się już na etapie zlecenia albo inwestycji.
Jak przygotować zlecenie, żeby dostać dane, a nie tylko ładny model
Ja zaczynam od kilku prostych informacji i polecam robić to samo każdemu, kto zamawia usługę albo planuje wewnętrzny pomiar. Im precyzyjniej opiszesz potrzebę, tym mniejsze ryzyko, że otrzymasz materiał wizualnie poprawny, ale technicznie bezużyteczny.
- Określ cel - czy chodzi o kontrolę jakości, odtworzenie CAD, analizę odchyłek, czy dokumentację geometryczną.
- Wskaż cechy krytyczne - otwory bazowe, płaszczyzny odniesienia, krawędzie, powierzchnie współpracujące.
- Podaj tolerancje i zakres pomiaru - bez tego trudno dobrać metodę i sensowną niepewność.
- Ustal format wyniku - raport PDF, chmura punktów, STL, STEP, mapa kolorów, tabela odchyleń.
- Opisz warunki na miejscu - dostęp do obiektu, możliwość obrotu, oświetlenie, temperatura, ograniczenia BHP.
- Zapytaj o kalibrację i niepewność - to ważniejsze niż marketingowe hasła o „wysokiej precyzji”.
W polskich realiach bardzo pomaga też przesłanie zdjęć obiektu jeszcze przed wyceną. Dzięki temu wykonawca może ocenić, czy lepszy będzie skaner ręczny, stanowisko stacjonarne, a może pomiar kontaktowy. Dla klienta to często oszczędność większa niż sama różnica w cenie usługi.
Jeżeli skan ma zasilić projekt CAD, warto od razu powiedzieć, które elementy trzeba odtworzyć dokładnie, a które mogą zostać uproszczone. Bez tego zlecenie potrafi niepotrzebnie urosnąć, bo ktoś zaczyna modelować detale, których nikt potem nie wykorzysta. To z kolei prowadzi do kwestii kosztów i decyzji, czy lepiej kupić własny sprzęt, czy zamawiać usługę.
Kiedy lepiej zlecić usługę, a kiedy kupić własny sprzęt
Wiele firm zbyt szybko myśli o zakupie, a za rzadko o obciążeniu procesu. Tymczasem ekonomia takiego rozwiązania jest dość prosta: jeśli pomiary są sporadyczne, outsourcing zwykle wygrywa; jeśli stają się częścią codziennej produkcji, własny sprzęt zaczyna mieć sens.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Kilka zleceń rocznie | Usługa zewnętrzna | Nie zamrażasz kapitału i nie utrzymujesz sprzętu, który większość czasu stoi. |
| Stała kontrola produkcji | Własny system | Liczy się czas reakcji, powtarzalność i możliwość szybkiej korekty procesu. |
| Duże obiekty w terenie | Usługa lub wyspecjalizowany zespół | Znaczenie mają logistyka, kalibracja i odpowiedni sprzęt do pracy na miejscu. |
| Potrzeba pracy w różnych warunkach i na wielu materiałach | Sprzęt wysokiej klasy albo hybryda | Uniwersalność kosztuje, ale ogranicza ryzyko, że jedna technika nie obsłuży całego procesu. |
Orientacyjnie rynek pokazuje szerokie widełki: proste zlecenia usługowe mogą zaczynać się od kilkuset złotych, a większe projekty są wyceniane indywidualnie; zakup profesjonalnego sprzętu to zwykle wydatek rzędu dziesiątek tysięcy złotych, a bardziej zaawansowane systemy laserowe potrafią kosztować jeszcze więcej. Taki zakup ma sens dopiero wtedy, gdy masz regularne obłożenie, kompetencje do obsługi i procedurę utrzymania jakości.
Ja zawsze sprawdzam jeszcze jedną rzecz: kto będzie interpretował wynik. Sam sprzęt nie rozwiązuje problemu, jeśli w firmie nie ma osoby, która odróżnia mapę odchyleń od rzeczywistej przyczyny błędu. I właśnie to rozróżnienie zamyka cały temat najlepiej.
Co zostaje po dobrym pomiarze i dlaczego to ma znaczenie dla procesu
Najbardziej użyteczny efekt takich działań to nie sam plik, tylko pewność decyzyjna. Dobrze wykonany pomiar trójwymiarowy pozwala szybciej odpowiedzieć na pytanie, czy detal jest dobry, co wymaga korekty i gdzie szukać przyczyny odchyłki. To oszczędza czas na zgadywaniu, a w produkcji zgadywanie bywa najdroższym etapem.
- Jeśli chodzi o jakość, szukaj raportu z odchyłkami, nie samego modelu.
- Jeśli chodzi o projekt, oczekuj danych porównywalnych z CAD, a nie tylko wizualizacji.
- Jeśli chodzi o produkcję, wymagaj informacji o warunkach, kalibracji i niepewności.
W dobrze ustawionym procesie metrologia 3D staje się narzędziem, które skraca iteracje, ogranicza reklamacje i zmniejsza ryzyko kosztownych pomyłek. To właśnie dlatego traktuję ją nie jako modny dodatek do technologii 3D, ale jako jeden z najpraktyczniejszych sposobów kontroli geometrii, kiedy liczy się coś więcej niż sam obraz obiektu.
