W praktyce twardość HRC jest jednym z tych parametrów, które brzmią prosto, a w produkcji potrafią zdecydować o trwałości narzędzia, formy albo elementu mechanicznego. Ja patrzę na nią nie jak na abstrakcyjną liczbę, tylko jak na sygnał, czy materiał po obróbce cieplnej zachowuje się tak, jak powinien. W tym tekście pokazuję, jak działa skala Rockwella C, kiedy wynik ma sens, gdzie 3D skanowanie naprawdę pomaga i jak połączyć pomiar materiału z kontrolą geometrii.
Najważniejsze rzeczy o HRC i skanowaniu 3D w kontroli jakości
- HRC opisuje odporność materiału na wgniatanie w teście Rockwella C, a nie „twardość” w potocznym sensie.
- Pomiar opiera się na głębokości odcisku, więc ogromne znaczenie mają grubość, płaskość i stan powierzchni detalu.
- Skaner 3D nie mierzy HRC bezpośrednio, ale świetnie pokazuje paczenie, ubytek materiału, odkształcenia i miejsca do testów.
- Najlepsze wyniki daje połączenie dwóch raportów: badania twardości i kontroli wymiarowej.
- Przeliczanie HRC na inne skale ma sens tylko orientacyjnie i zawsze zależy od materiału.
Czym jest skala Rockwella C i co naprawdę oznacza wynik
Skala Rockwella C opisuje odporność materiału na trwałe wgłębienie. W praktyce bada się ją diamentowym stożkiem pod obciążeniem wstępnym i zasadniczym, a wynik wylicza się z głębokości odcisku, a nie z jego średnicy. Im wyższa wartość, tym płytsze wniknięcie i tym większa odporność materiału na odkształcenie miejscowe.
To ważne rozróżnienie, bo wynik HRC nie jest prostą miarą „mocy” materiału. Dwie próbki o podobnym odczycie mogą zachowywać się inaczej w pracy, jeśli różni je mikrostruktura, warstwa wierzchnia, stan po hartowaniu albo geometria elementu. Ja traktuję HRC jako parametr użytkowy: mówi mi sporo o przydatności stali hartowanej, ale nie zastępuje pełnej oceny detalu.
W praktyce najczęściej spotyka się wartości mniej więcej w zakresie 20-70 HRC, a w częściach produkcyjnych często pracuje się w okolicach 25-65 HRC. Gdy wynik schodzi bardzo nisko albo bardzo wysoko, zaczynam sprawdzać, czy na pewno wybrano właściwą skalę i czy test nie został wykonany na granicy wiarygodności. To właśnie dlatego w wielu zastosowaniach Rockwell C jest szybki i wygodny, ale nie zawsze jest skalą pierwszego wyboru.
Jeśli mam sprowadzić tę sekcję do jednego zdania, to powiedziałbym tak: HRC odpowiada na pytanie, jak materiał reaguje na wgniatanie, a nie czy detal „wygląda dobrze”. I właśnie to prowadzi nas do samego pomiaru, bo tam najłatwiej o błędy wynikające z geometrii próbki.
Jak wygląda pomiar HRC i co psuje wynik

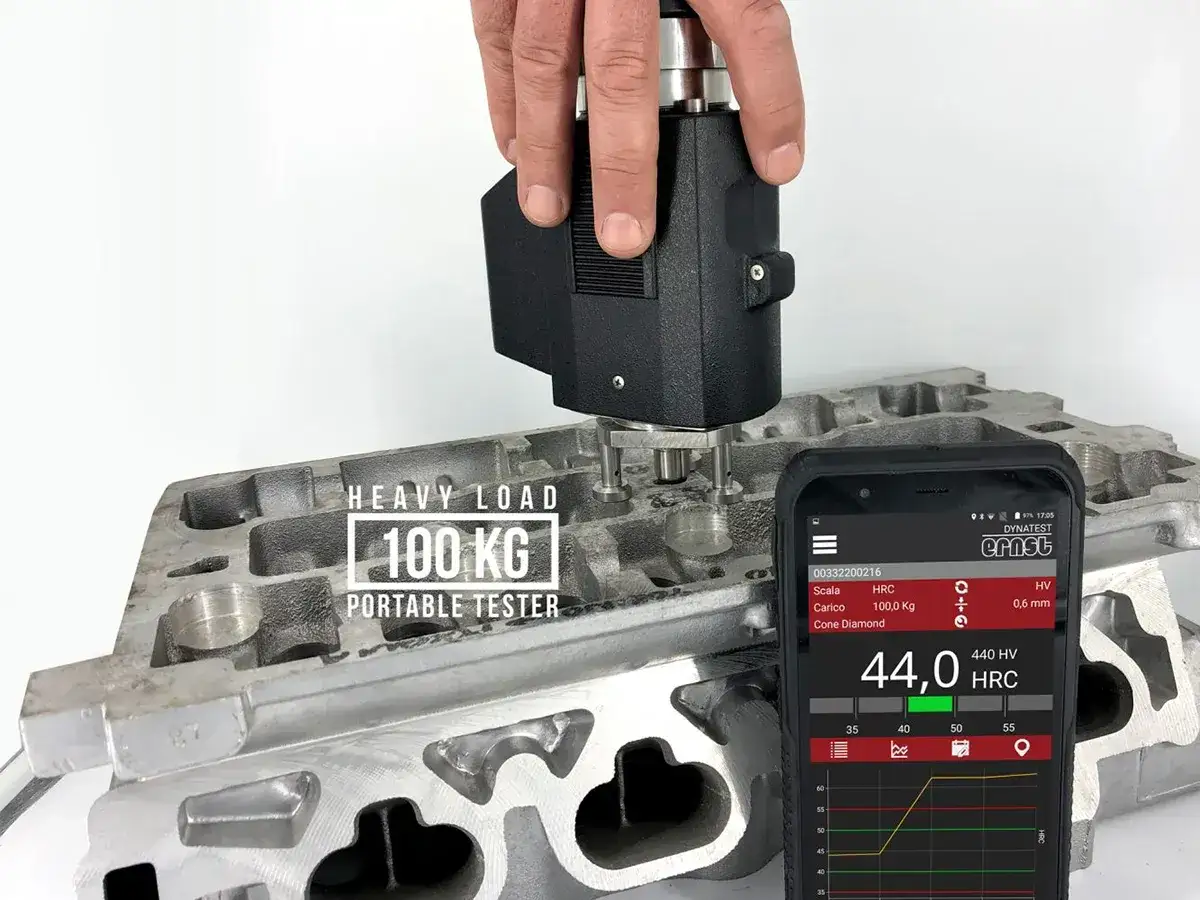

Pomiar w skali Rockwella C wydaje się prosty: próbka trafia na stół maszyny, narzędzie wykonuje odcisk, a urządzenie pokazuje wartość. Problem w tym, że na końcowy odczyt wpływa znacznie więcej niż sam materiał. Liczy się płaskość, grubość, sztywne podparcie, przygotowanie powierzchni, wzajemny rozstaw odcisków i stan kalibracji maszyny.
Ja nie ufam wynikom z części, która właśnie wyszła z obróbki cieplnej i nadal jest rozgrzana albo naprężona. Najpierw trzeba dać detalowi czas na stabilizację, potem ocenić powierzchnię i dopiero wtedy wykonać serię punktów. Jedna liczba z jednego miejsca potrafi wyglądać dobrze tylko na papierze.
| Czynnik | Dlaczego ma znaczenie | Co robię w praktyce |
|---|---|---|
| Grubość detalu | Zbyt cienka próbka przenosi odkształcenie do podłoża i zafałszowuje odczyt. | Sprawdzam, czy materiał jest wystarczająco masywny do wybranej skali, albo wybieram inną metodę badania. |
| Płaskość i podparcie | Wygięcie lub luźne podparcie zmienia głębokość odcisku. | Ustalam stabilne mocowanie i wybieram bazę, która nie pracuje pod naciskiem. |
| Stan powierzchni | Zgorzelina, utlenienie i zbyt duża chropowatość mogą wypaczyć kontakt z wgłębnikiem. | Przygotowuję powierzchnię tak, by odczyt dotyczył materiału, a nie warstwy brudu czy tlenków. |
| Odległość od krawędzi i innych odcisków | Strefy odkształcone wzajemnie na siebie wpływają. | Rozplanowuję punkty pomiarowe z zapasem i nie robię „skrótu” przy krawędziach. |
| Kalibracja maszyny | Bez wzorcowania wynik jest tylko lokalnym odczytem, a nie porównywalnym pomiarem. | Sprawdzam maszynę blokami odniesienia i pilnuję spójności procedury, zgodnie z ASTM E18. |
| Temperatura próbki | Materiał po procesie cieplnym może jeszcze pracować i chwilowo nie pokazywać rzeczywistego stanu. | Badam detal dopiero po ustabilizowaniu temperatury i stanu naprężeń. |
Najczęstszy błąd, jaki widzę, to traktowanie maszyny twardościowej jak prostego „miernika liczby”. Tymczasem to narzędzie pomiarowe działa dobrze tylko wtedy, gdy otoczenie pomiaru jest opanowane. Gdy detal jest wygięty, cienki albo ma skomplikowaną geometrię, sama maszyna nie powie wszystkiego. Wtedy naprawdę przydaje się metrologia 3D.
Gdzie 3D skanowanie realnie pomaga w kontroli twardości
Tu trzeba postawić granicę bardzo wyraźnie: skaner 3D nie mierzy twardości materiału. Mierzy geometrię. I właśnie dlatego jest tak użyteczny obok testu HRC, bo wiele problemów jakościowych nie wynika z samej własności materiału, tylko z tego, że detal po obróbce cieplnej zmienił kształt, stracił bazę albo dostał lokalne odkształcenia.

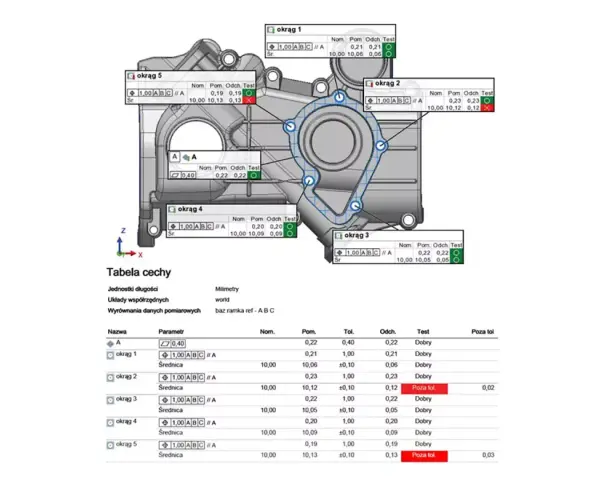

W praktyce 3D skanowanie daje mi trzy rzeczy: porównanie z modelem CAD, wykrycie deformacji oraz cyfrowy zapis stanu części przed i po procesie. To wystarcza, żeby znaleźć paczenie, skurcz, wyboczenie cienkiej ścianki, przesunięcie osi albo zużycie powierzchni roboczej. Sam odczyt HRC tego nie pokaże, a jednak to właśnie geometria często decyduje o tym, czy detal się nadaje do montażu.
| Co daje skan 3D | Jak wspiera kontrolę HRC |
|---|---|
| Porównanie z CAD | Pokazuje, czy po hartowaniu lub obróbce nie pojawiło się paczenie, które mogłoby wypaczyć punkt pomiaru. |
| Mapa odchyłek powierzchni | Pomaga wybrać strefy reprezentatywne do testu i odrzucić miejsca zaburzone lokalnym wygięciem. |
| Analiza zużycia | Ułatwia odróżnienie ubytku materiału od spadku własności materiałowych. |
| Archiwum cyfrowe | Pozwala wrócić do stanu sprzed uszkodzenia albo reklamacji bez zgadywania, co się zmieniło. |
| Kontrola baz i osi | Pomaga ocenić, czy w ogóle warto ufać lokalnemu wynikowi z twardościomierza w danym miejscu. |
Jeśli detal ma zamkniętą geometrię, cienkie ścianki albo wewnętrzne kanały, skan 3D nadal bywa pomocny, ale czasem trzeba dołożyć tomografię przemysłową albo klasyczne CMM. Ja traktuję to pragmatycznie: skaner odpowiada na pytanie „czy kształt jest taki, jak trzeba?”, a test twardości na pytanie „czy materiał ma właściwą odporność na wgniatanie?”. Połączenie obu odpowiedzi daje dopiero sensowny obraz jakości.
Jak połączyć skan 3D, metrologię wymiarową i test HRC w jednym procesie
Najlepsze wyniki daje nie pojedyncze badanie, tylko dobrze ułożony łańcuch kontroli. W praktyce zaczynam od tego, co jest krytyczne funkcjonalnie: powierzchnie współpracujące, otwory bazowe, krawędzie robocze, prowadnice, zęby albo strefy narażone na ścieranie. Dopiero potem decyduję, gdzie umieścić punkty pomiaru twardości.
- Określam wymagania funkcjonalne - sprawdzam, które cechy detalu są istotne dla działania, a które można traktować pomocniczo.
- Skanuję detal po procesie - porównuję geometrię z modelem nominalnym i szukam odchyłek, paczenia oraz lokalnych zniekształceń.
- Wybieram miejsca testu - unikam stref przy krawędziach, w pobliżu starych odcisków i na powierzchniach, które geometrycznie „płyną”.
- Przygotowuję powierzchnię - usuwam warstwy, które mogłyby zafałszować kontakt i pozostawić wynik bez wartości praktycznej.
- Wykonuję serię odczytów - patrzę nie tylko na średnią, ale też na rozrzut, bo on dużo mówi o jednorodności materiału i procesu.
- Zestawiam dane w jednym raporcie - wynik HRC bez geometrii bywa mylący, a geometria bez wyniku materiałowego też nie daje pełnej odpowiedzi.
W laboratorium lub dziale jakości bardzo pomaga konsekwencja: te same warunki pomiaru, ten sam typ raportu i jasna identyfikacja detalu. Jeśli dane mają trafić do klienta albo do audytu, warto też zapisać konfigurację skanera, numer wzorca i warunki badania. W systemach odniesienia stosuje się blokowe wzorce twardości, a ich spójność z punktami odniesienia utrzymywana jest w oparciu o certyfikowane standardy, w tym te powiązane z NIST.
Gdy masz ten proces pod kontrolą, szybciej widać, czy problem leży w materiale, czy w samej geometrii. A to prowadzi do kolejnej pułapki: zbyt swobodnego przeliczania i interpretowania wyników między różnymi skalami.
Najczęstsze pułapki przy interpretacji wyników
Najwięcej błędów nie wynika z samego testu, tylko z interpretacji. Ja szczególnie uważam na sytuacje, w których ktoś chce z HRC wyciągnąć więcej, niż ta skala potrafi uczciwie powiedzieć. Twardość to ważna informacja, ale nie jest jedyną informacją o jakości detalu.
| Skala | Kiedy ma sens | Ograniczenie |
|---|---|---|
| HRC | Hartowane stale, narzędzia, elementy o wyraźnie podniesionej odporności na odcisk. | Słabo nadaje się do bardzo cienkich warstw i miękkich materiałów. |
| HV | Cienkie warstwy, spoiny, strefy przejściowe, mikrostruktury i małe obszary badawcze. | Wymaga staranniejszego przygotowania i zwykle jest bardziej czasochłonna. |
| HB | Odlewy, materiały miększe i większe przekroje, gdzie większy odcisk nie zaburza badania. | Nie sprawdza się dobrze w drobnych strefach i cienkich elementach. |
Przeliczenia między skalami traktuję tylko orientacyjnie. To nie jest zwykła zamiana jednostek. Dla stali hartowanej ten sam odczyt w różnych skalach może dawać inne wnioski, bo zmienia się sposób obciążenia, wielkość odcisku i wrażliwość na lokalną mikrostrukturę. Jeśli część ma nawęgloną warstwę wierzchnią, strefę wpływu ciepła albo bardzo cienki przekrój, automatyczne przeliczenie może bardziej zaszkodzić niż pomóc.
Do najczęstszych błędów dorzuciłbym jeszcze trzy rzeczy: ignorowanie zgorzeliny lub odwarstwienia powierzchni, branie jednego punktu za reprezentatywny dla całego detalu i zakładanie, że wysoka twardość zawsze oznacza lepszą trwałość. W wielu zastosowaniach zbyt wysoka twardość oznacza po prostu większą kruchość, a to już zupełnie inna decyzja projektowa. Dlatego zanim zaakceptuję wynik, zawsze pytam, czy odpowiada on realnym warunkom pracy części.
Co sprawdzić przed odbiorem detalu po hartowaniu i skanowaniu
Jeśli miałbym zostawić po tym temacie praktyczną checklistę, wyglądałaby tak: najpierw potwierdź geometrię, potem potwierdź materiał, a dopiero na końcu zamykaj odbiór. Właśnie ta kolejność najczęściej oszczędza niepotrzebnych sporów między produkcją, kontrolą jakości i klientem.
- Sprawdź, czy detale po hartowaniu nie zmieniły bazy, osi lub płaskości w stopniu wpływającym na montaż.
- Upewnij się, że miejsca pomiaru twardości są reprezentatywne i nie znajdują się w strefie zakłóconej geometrią.
- Porównaj raport skanowania 3D z modelem nominalnym, a nie tylko z „wrażeniem wizualnym”.
- Nie akceptuj pojedynczego wyniku, jeśli rozrzut kolejnych odczytów sugeruje niejednorodność materiału.
- Przechowuj razem raport wymiarowy i raport twardości, bo dopiero zestawienie obu mówi coś sensownego o jakości.
Jeżeli chcesz oceniać części technicznie, a nie intuicyjnie, oddzielaj w głowie dwa pytania: czy detal ma właściwy kształt i czy materiał ma właściwą odporność na odcisk. Skan 3D odpowiada na pierwsze, HRC na drugie. Dopiero razem dają obraz, który naprawdę nadaje się do decyzji o odbiorze, poprawce albo dalszej produkcji.
