W wielu częściach obrotowych nie chodzi o samą średnicę, ale o to, czy osie naprawdę pokrywają się tak, jak wymaga funkcja. Tolerancja współosiowości decyduje o tym, czy wał, tuleja, gniazdo albo otwór pracują spokojnie, czy zaczynają generować bicie, hałas i przyspieszone zużycie. Poniżej rozbieram ten zapis na czynniki pierwsze i pokazuję, jak oceniać go skanerem 3D oraz w metrologii warsztatowej.
Co naprawdę sprawdza ta kontrola
- W praktyce liczy się oś, a nie sam wygląd powierzchni cylindrycznej.
- Strefa tolerancji ma zwykle postać cylindra wokół osi bazowej, więc ocena jest geometryczna, nie „na oko”.
- W skanach 3D wynik zależy od tego, jak wyznaczysz oś z chmury punktów i jak ustawisz bazy.
- Przy ciasnych wymaganiach i słabym dostępie do powierzchni często bezpieczniej wypada CMM niż sam skaner ręczny.
- Najczęstszy błąd to mylenie współosiowości z bicie i liczenie wyniku na podstawie złego dopasowania.
Jak czytać zapis współosiowości na rysunku technicznym

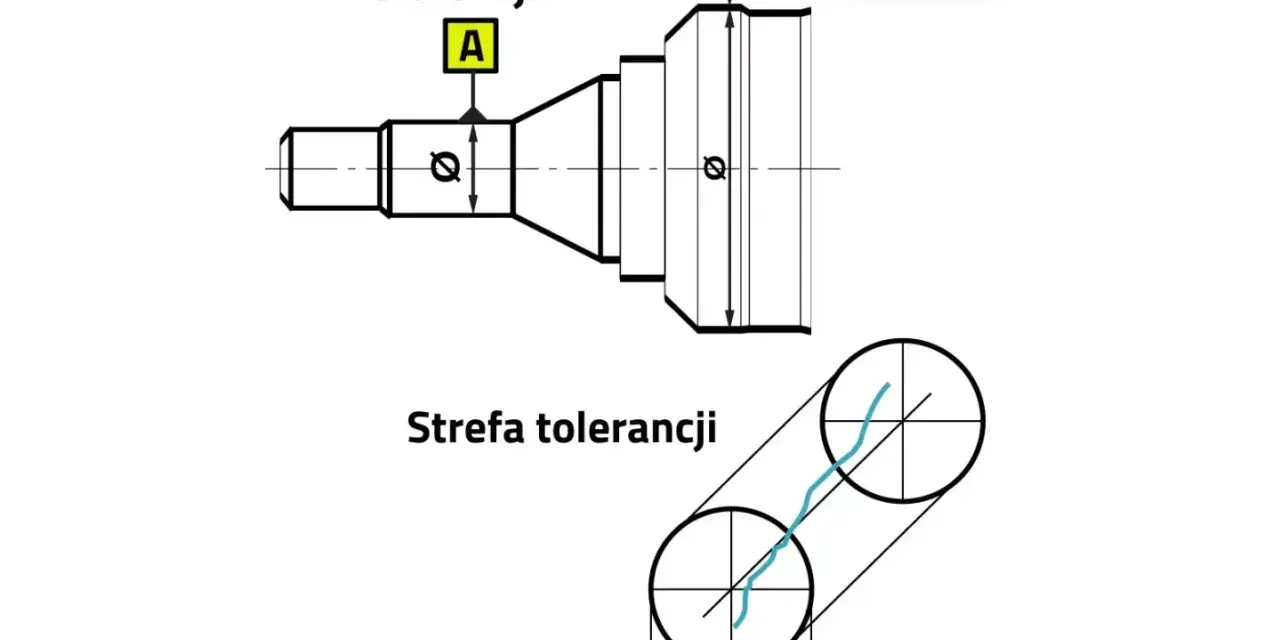

W praktyce patrzę na ten zapis jak na kontrolę położenia jednej osi względem drugiej. Jeśli na rysunku widzisz ramkę tolerancji z odniesieniem do bazy, to projekt mówi nie tyle „ma być ładnie okrągło”, ile: oś kontrolowanego elementu ma zmieścić się w określonej strefie względem osi bazowej. Najczęściej strefa ma kształt cylindra o średnicy równej wartości tolerancji.
To ważne rozróżnienie, bo wielu ludzi automatycznie patrzy na średnicę lub na powierzchnię zewnętrzną. Ja wolę zacząć od pytania: czy funkcja części zależy od osi, czy tylko od kontaktu powierzchni? W wałach, tulejach, gniazdach łożysk, tulejkach prowadzących i elementach wirujących odpowiedź prawie zawsze brzmi: oś ma znaczenie krytyczne.
- Baza wyznacza układ odniesienia, bez którego wynik jest tylko liczbą bez kontekstu.
- Strefa tolerancji mówi, jak duże może być odchylenie osi od ideału.
- Cały element czy fragment - to też trzeba odczytać z rysunku, bo nie każda kontrola obejmuje pełną długość detalu.
- Modyfikatory materiałowe zmieniają interpretację wyniku, więc nie wolno ich pomijać przy odbiorze.
Jeśli ten zapis czytasz poprawnie, łatwiej odróżnisz go od innych tolerancji położenia, a to prowadzi wprost do najczęstszych pomyłek, czyli mylenia osiowości z koncentrycznością i biciem.
Współosiowość, współśrodkowość, bicie i pozycja nie są tym samym
To jeden z tych obszarów, w których nazwy potrafią zrobić więcej zamieszania niż sam pomiar. W warsztacie słyszy się często „ma być współśrodkowo”, choć w dokumentacji chodzi o coś bliższego osiowości albo po prostu o ograniczenie bicia. Ja zawsze rozdzielam te pojęcia, bo od tego zależy zarówno metoda pomiaru, jak i to, czy wynik faktycznie opisuje funkcję części.
| Wymaganie | Co kontroluje | Kiedy jest najbardziej użyteczne | Co łatwo pomylić |
|---|---|---|---|
| Współosiowość | Położenie jednej osi względem osi bazowej | Wały, gniazda, tuleje, elementy obracające się | Z samą średnicą lub centrycznym wyglądem powierzchni |
| Współśrodkowość | Ułożenie środków lub median points względem bazy | Gdy funkcja zależy od rozkładu materiału w przekroju | Z osią elementu i z bicie powierzchni |
| Bicie promieniowe | Zmianę wskazania podczas obrotu detalu | Szybka kontrola funkcjonalna na produkcji | Z geometrią osi wyprowadzonej z całej powierzchni |
| Bicie całkowite | Zachowanie powierzchni na całej długości podczas obrotu | Precyzyjne wały, gniazda, wałki robocze | Z pojedynczym pomiarem lokalnym |
| Pozycja osi | Usytuowanie osi względem bazy w układzie wymiarowym | Gdy ważne jest jednoznaczne położenie otworów i czopów | Z tolerancją kształtu albo tylko z kontrolą bicia |
Jeżeli projekt dotyczy elementu obrotowego i chcesz uniknąć niejasności, często lepszy efekt daje kontrola bicia albo pozycji niż nadmiernie „szlachetne” wymaganie na samą współosiowość. To nie jest uproszczenie na siłę, tylko decyzja funkcjonalna. Właśnie dlatego przechodzę teraz do praktyki pomiarowej, bo tam te różnice zaczynają mieć realny koszt.
Jak mierzyć ją skanerem 3D i współrzędnościowo
Skanowanie 3D ma tu dużą przewagę: zbiera dużo danych naraz i pozwala zobaczyć nie tylko wynik końcowy, ale też rozkład odchyłek po całej powierzchni. Tyle że skaner nie „mierzy współosiowości” sam z siebie. On daje chmurę punktów, a dopiero oprogramowanie metrologiczne wyznacza z niej oś, dopasowuje bazę i oblicza odchylenie.
- Ustal bazę - bez stabilnego układu odniesienia wynik będzie tylko geometrycznym best-fit, a nie kontrolą tolerancji.
- Zbierz pełny przekrój - jeden pierścień to za mało, jeśli kontrolujesz dłuższy wałek albo tuleję.
- Wyznacz oś z wielu punktów - najlepiej z kilku stref po długości kontrolowanej cechy.
- Porównaj oś rzeczywistą z bazową - to jest właściwa ocena, a nie sama średnica czy pojedynczy odczyt z jednego miejsca.
- Sprawdź niepewność i powtarzalność - jeśli wynik jest blisko granicy tolerancji, sam raport bez kontekstu niewiele znaczy.
W CMM podejście jest podobne, ale metoda daje większą kontrolę nad geometrią pomiaru. Sonda stykowa pozwala budować oś z punktów odniesienia bardziej przewidywalnie, zwłaszcza przy ciasnych tolerancjach i małych detalach. Przy skanowaniu 3D kluczowe są jednak trzy rzeczy: stabilne mocowanie, sensowne ustawienie przekrojów i brak nadmiernej filtracji chmury punktów.
Jeśli detal jest błyszczący, głęboki albo ma słaby dostęp optyczny, skan potrafi zaniżyć pewność wyniku. Wtedy warto włączyć metodę wspierającą, a nie udawać, że sam mesh wystarczy do decyzji produkcyjnej.
Kiedy skan 3D wystarcza, a kiedy lepsza będzie CMM
Z mojego doświadczenia skaner 3D świetnie sprawdza się tam, gdzie liczy się szybkość, pełny obraz geometrii i możliwość wychwycenia trendu odchyłek. CMM wygrywa wtedy, gdy tolerancja jest ciasna, geometria skomplikowana albo dostęp do cechy jest ograniczony. To nie jest wojna technologii, tylko dobór narzędzia do zadania.
| Kryterium | Skan 3D | CMM |
|---|---|---|
| Tempo kontroli | Wysokie, szczególnie przy większych detalach | Niższe, ale bardziej kontrolowane |
| Pełnia danych | Bardzo dobra, bo widzisz całą powierzchnię | Dobra, ale oparta na punktach pomiarowych |
| Odporność na błędy ustawienia | Średnia, mocno zależna od algorytmu i bazowania | Wysoka, jeśli program i baza są dobrze zdefiniowane |
| Praca przy ciasnych tolerancjach | Dobra jako wsparcie, ostrożnie jako jedyne źródło decyzji | Zwykle pewniejsza |
| Wydajność w kontroli seryjnej | Duża, gdy trzeba szybko zmapować wiele sztuk | Lepsza przy kontroli punktowej i wysokiej precyzji |
Ja zwykle przyjmuję prostą zasadę: im bardziej wynik ma decydować o montażu, uszczelnieniu albo pracy obrotowej, tym bardziej pilnuję metody odniesienia i niepewności. Przy wymaganiach bardzo ciasnych skaner może być świetnym narzędziem do trendu i szybkiej diagnostyki, ale nie zawsze powinien być ostatnim słowem w odbiorze.
To prowadzi do kolejnego problemu: nawet dobry sprzęt da zły wynik, jeśli po drodze popełnisz kilka typowych błędów.
Najczęstsze błędy, które psują wynik
W pomiarach osiowych największe szkody robią rzeczy pozornie drobne. Nie chodzi o spektakularne awarie, tylko o zwykłe skróty myślowe: za mało punktów, złe bazowanie, zbyt agresywna filtracja i mylenie wyniku geometrycznego z funkcjonalnym.
- Pomiar na zbyt małej liczbie przekrojów - oś wyprowadzona z jednego miejsca mówi bardzo mało o całym detalu.
- Best-fit zamiast baz odniesienia - dopasowanie „najlepiej jak się da” potrafi ukryć realny błąd położenia.
- Mylenie średnicy z osią - wał może mieć dobrą średnicę i jednocześnie złą współosiowość.
- Za mocna filtracja chmury punktów - wygładzanie poprawia wygląd raportu, ale nie poprawia geometrii części.
- Brak kontroli temperatury - przy precyzyjnych częściach kilka stopni różnicy potrafi zmienić wynik bardziej, niż się wydaje.
- Niedoszacowanie powierzchni trudnych optycznie - błyszczące, ciemne albo głębokie strefy wymagają szczególnej ostrożności.
Jeśli miałbym wskazać jeden błąd najgroźniejszy, wybrałbym nieprecyzyjne bazowanie. Daje złudzenie poprawnego wyniku, bo liczba wygląda rozsądnie, ale nie odpowiada na właściwe pytanie konstrukcyjne. A to już prosta droga do źle ustawionej tolerancji na rysunku.
Jak zapisać wymaganie, żeby miało sens produkcyjny
Tu zaczyna się ta część, którą najbardziej lubię w praktyce jakościowej: dobre wymaganie nie musi być najbardziej restrykcyjne, tylko najbardziej funkcjonalne. Jeśli część ma pracować obrotowo, często lepiej zapisać pozycję osi albo bicie niż walczyć o idealnie brzmiący, ale trudny do zweryfikowania symbol. Najpierw funkcja, potem zapis - to zasada, która oszczędza sporo sporów na produkcji.
- Określ jednoznacznie bazę, a nie tylko samą cechę geometryczną.
- Dopisz, czy kontrola dotyczy całej długości elementu, czy tylko strefy funkcjonalnej.
- Jeśli chodzi o obrót, rozważ, czy lepsze nie będzie bicie promieniowe albo bicie całkowite.
- Nie mieszaj osiowości z symetrią, jeśli część ma realnie pracować na łożyskach, uszczelnieniach albo prowadzeniu.
- Nie zawężaj tolerancji bez powodu - każda zbędnie ostra liczba zwiększa koszt wytwarzania i pomiaru.
W projektach, które trafiają do obróbki skrawaniem albo do kontroli na skanerze 3D, dobrą praktyką jest także zapisanie, co dokładnie ma być oceniane: oś zewnętrznego walca, otworu, gniazda czy zespołu kilku powierzchni. Im mniej domysłów po stronie metrologii, tym mniej niespodzianek po stronie produkcji.
Co z tego wynika dla projektu i kontroli jakości
Jeżeli mam zamknąć ten temat w kilku praktycznych zdaniach, to powiedziałbym tak: współosiowość ma sens tylko wtedy, gdy wynika z funkcji części, a nie z przyzwyczajenia do rysunkowych symboli. W skanie 3D liczy się nie sama chmura punktów, ale sposób wyznaczenia osi, baz i niepewności. A w produkcji najbardziej opłaca się szukać takiego wymagania, które da się stabilnie zmierzyć i rzeczywiście opisuje działanie detalu.
- Jeśli część pracuje obrotowo, sprawdzaj przede wszystkim funkcję, nie estetykę geometrii.
- Jeśli korzystasz ze skanu 3D, pilnuj algorytmu dopasowania i stabilnego bazowania.
- Jeśli wynik ma rozstrzygać o odbiorze, upewnij się, że metoda pomiaru jest lepsza niż sama granica tolerancji.
Dobrze zaprojektowana kontrola osiowości upraszcza produkcję, a nie ją komplikuje. I właśnie o to chodzi: nie o to, żeby część miała najbardziej efektowny zapis na rysunku, tylko żeby po zmontowaniu pracowała cicho, równo i bez niepotrzebnego zużycia.
