W metrologii nie chodzi tylko o to, czy część wygląda poprawnie, ale czy konkretna odległość, rozstaw, wysokość albo grubość mieści się w tolerancji. Pomiar liniowy w skanowaniu 3D i kontroli jakości coraz częściej opiera się nie na jednym odczycie, lecz na całym łańcuchu: od ustawienia bazy, przez zebranie chmury punktów, po dopasowanie geometrii i ocenę niepewności. W tym tekście pokazuję, jak dobrać narzędzie, jak wyciągnąć z danych wiarygodny wymiar i gdzie najłatwiej popełnić błąd.
Najważniejsze decyzje przy pomiarach wymiarów liniowych
- Do prostych części i bardzo ciasnych tolerancji nadal najlepiej sprawdzają się narzędzia stykowe.
- Skan 3D wygrywa wtedy, gdy trzeba zebrać dużo danych naraz albo ocenić geometrię swobodną.
- Sam skan nie jest wynikiem pomiaru. Wynikiem jest dopiero poprawnie policzony wymiar.
- Najczęstsze źródła błędu to baza odniesienia, filtracja danych i temperatura.
- Jeśli nie ustalisz sposobu dopasowania, dwie osoby mogą dostać różne odpowiedzi z tych samych danych.
Co właściwie oznacza wymiar liniowy w metrologii 3D
Wymiar liniowy to po prostu odległość mierzona w określonym kierunku: między punktami, krawędziami, osiami otworów, płaszczyznami albo przekrojami. W praktyce spotykam tu rozstaw otworów, wysokość stopnia, szerokość rowka, grubość ścianki, średnicę po dopasowaniu walca oraz szczelinę między dwoma elementami.
W skanowaniu 3D ważne jest jednak coś więcej niż sama liczba. Trzeba zdecydować, czy wymiar liczysz punkt do punktu, czy na podstawie dopasowanej cechy geometrycznej. To różnica, która potrafi zmienić wynik bardziej niż sam sensor. Dwa punkty na chmurze pokażą jedną odległość, a dopasowanie cylindrów czy płaszczyzn może pokazać zupełnie inną, bo uwzględni rzeczywisty kształt powierzchni.
Ja zwykle rozdzielam też dwa poziomy pracy: najpierw zbieram geometrię, a dopiero potem wyciągam z niej wymiar. To ważne, bo skaner pokazuje powierzchnię, ale to metrolog decyduje, jaki fragment tej powierzchni ma znaczenie funkcjonalne. Właśnie dlatego w samochodówce, obróbce CNC czy druku 3D tak często analizuje się nie tylko odchyłkę kształtu, lecz także szczelinę, przesunięcie krawędzi albo rozstaw punktów montażowych. Z tego miejsca naturalnie przechodzimy do pytania, czym taki wymiar najlepiej zmierzyć.
Jakie narzędzia dają najlepszy wynik przy różnych tolerancjach
Wybór narzędzia zależy od trzech rzeczy: geometrii, tolerancji i tempa, w jakim wynik ma trafić do decyzji. Poniżej zestawiam rozwiązania, które realnie pojawiają się w warsztacie, laboratorium i na hali produkcyjnej.
| Narzędzie | Najlepiej działa, gdy | Ograniczenia |
|---|---|---|
| Suwmiarka cyfrowa | Trzeba szybko sprawdzić wymiary zewnętrzne i wewnętrzne prostych części. | Jest zależna od operatora i słabiej radzi sobie ze złożoną geometrią. |
| Mikrometr | Mierzysz wałki, grubości i inne proste cechy, gdzie liczy się wysoka powtarzalność. | Ma wąski zakres zastosowań i wymaga dobrego dostępu do elementu. |
| Wysokościomierz na płycie pomiarowej | Kontrolujesz wysokości, stopnie i bazowanie części pryzmatycznych. | Przy wielu cechach jest wolniejszy niż skanowanie. |
| Współrzędnościowa maszyna pomiarowa (CMM) | Potrzebujesz akceptacyjnego pomiaru cech krytycznych i kontroli w mikrometrycznym zakresie. | Wymaga stabilnych warunków, czasu i dobrze zdefiniowanej procedury. |
| Skaner światła strukturalnego | Chcesz szybko sprawdzić wiele wymiarów naraz albo pracujesz na swobodnych powierzchniach. | Jest czuły na połysk, kolor, przezroczystość i sposób ustawienia obiektu. |
| Laserowa głowica liniowa na CMM | Potrzebujesz gęstych przekrojów i szybkiego zbierania profili przy zachowaniu dyscypliny metrologicznej. | Nie zastępuje każdej operacji stykowej i wymaga przemyślanego ruchu osi lub części. |
| Laser tracker | Mierzysz duże gabaryty, długie zespoły i elementy o dużej skali geometrycznej. | Nie jest pierwszym wyborem do bardzo małych detali. |
Laserowa głowica liniowa działa najlepiej tam, gdzie profil można zbudować z wielu przekrojów. To nie jest magia 3D z jednego ujęcia, tylko szybkie składanie geometrii z kolejnych linii skanowania. Jeśli część jest prosta i tolerancja jest ciasna, kontakt wygrywa. Jeśli trzeba sprawdzić wiele cech w jednym przebiegu, skan 3D zaczyna zwracać czas.
Ja w takiej tabeli patrzę nie na markę sprzętu, tylko na to, czy metoda odpowiada funkcji detalu. Sama rozdzielczość niczego nie gwarantuje, jeśli później dane zostaną źle zinterpretowane. Z tego powodu kolejny krok ma większe znaczenie niż sam wybór narzędzia: trzeba umieć poprawnie zamienić chmurę punktów w liczbowy wynik.

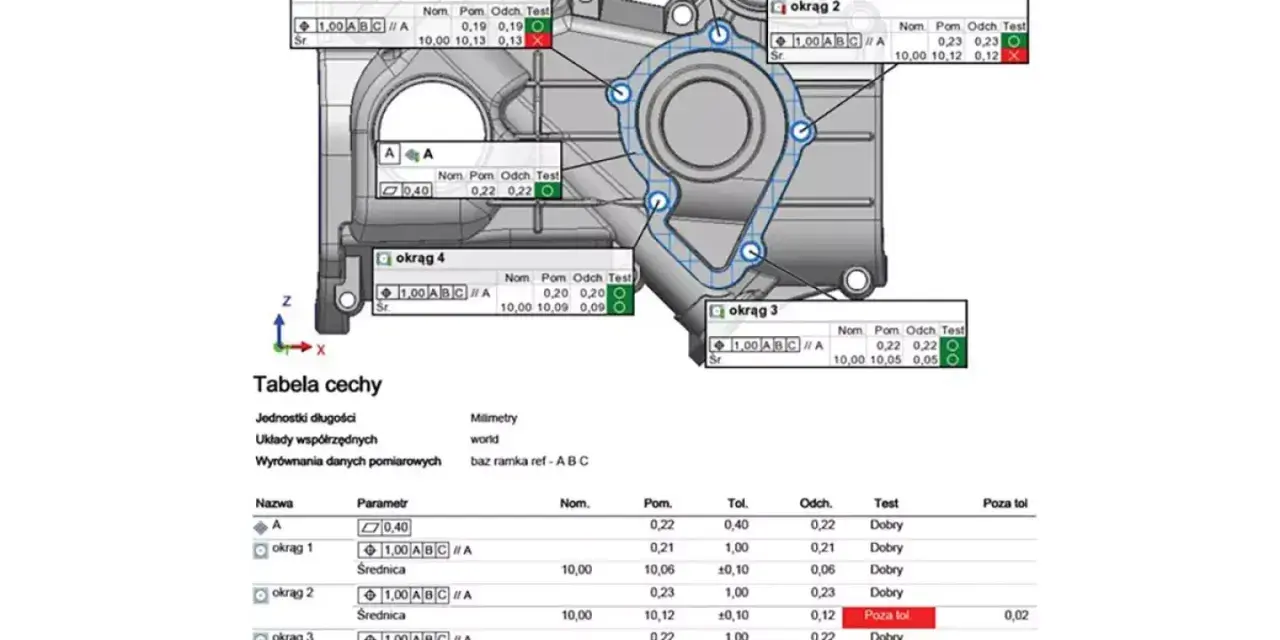

Jak zamienić chmurę punktów w wiarygodny wynik
- Ustal bazę odniesienia. Wybierz płaszczyzny, osie i punkty tak, jak naprawdę pracuje detal w montażu.
- Zdecyduj o sposobie dopasowania. Best-fit dopasowuje model do danych tak, aby odchyłki były możliwie małe, ale nie zawsze odpowiada bazom funkcjonalnym z rysunku. Metoda najmniejszych kwadratów minimalizuje sumę kwadratów odchyłek i jest standardem w wielu obliczeniach geometrycznych.
- Wytnij przekrój tam, gdzie ma sens geometryczny. Dla krawędzi wybieram przekrój, dla otworu cylinder, dla płaszczyzny płaszczyznę, bo wtedy wynik nie zależy od przypadkowych punktów szumu.
- Nie wygładzaj danych ponad potrzebę. Delikatna filtracja pomaga usunąć szum, ale zbyt mocne wygładzenie potrafi zabić ostre krawędzie i zaniżyć odchyłki.
- Powtórz pomiar. Powtarzalność pokazuje, czy ten sam zestaw danych i ten sam operator dostają zbliżony wynik; odtwarzalność mówi, czy wynik trzyma się po zmianie osoby lub stanowiska.
- Oceń niepewność. Jeśli tolerancja jest bliska rozrzutowi pomiaru, sam odczyt bez niepewności nie ma dużej wartości decyzyjnej.
W praktyce najlepiej działa prosty porządek: najpierw baza, potem model dopasowania, na końcu dopiero liczba. Przy maszynach współrzędnościowych warto też trzymać się procedur wzorcowania i sprawdzeń zgodnych z rodziną norm ISO 10360, bo sama rozdzielczość urządzenia nic jeszcze nie mówi o jakości całego procesu. Dobrze przygotowany workflow oszczędza więcej czasu niż najbardziej efektowny interfejs oprogramowania. Ale nawet wtedy można zepsuć wynik kilkoma powtarzalnymi błędami, które widuję bardzo często.
Najczęstsze błędy, które psują wynik jeszcze przed raportem
- Pomiar bez właściwej bazy. Jeśli detal nie jest ustawiony tak jak w rzeczywistej funkcji montażowej, wynik może być poprawny matematycznie, ale bezużyteczny decyzyjnie.
- Za mało punktów na cechę. Dwa punkty wystarczą do dystansu, ale nie pokażą lokalnego skręcenia, ugięcia czy fali na powierzchni.
- Złe dopasowanie geometrii. Best-fit bywa świetny przy reverse engineeringu, ale przy kontroli akceptacyjnej może ukryć przesunięcie względem bazy technologicznej.
- Ignorowanie temperatury. Metal, tworzywo i nawet sama płyta pomiarowa reagują na zmianę temperatury, więc wynik z hali nie zawsze przenosi się 1:1 z laboratorium.
- Brak przygotowania powierzchni. Błyszczące, bardzo ciemne albo przezroczyste elementy często wymagają matowienia sprayem lub innej strategii skanowania.
- Zbyt agresywne filtrowanie. Raport może wyglądać czysto, ale realna krawędź zostaje wtedy „wygładzona” bardziej, niż pozwala na to tolerancja.
Jeśli miałbym wskazać jeden błąd, który najczęściej robi największą różnicę, wybrałbym nie sam sprzęt, tylko brak wspólnej definicji tego, co właściwie jest mierzone. Kiedy zespół nie uzgodni bazy, dopasowania i sposobu odczytu, dwa poprawne wyniki mogą wzajemnie sobie przeczyć. To prowadzi prosto do pytania, kiedy skaner 3D naprawdę wygrywa, a kiedy kontaktowy pomiar jest po prostu rozsądniejszy.

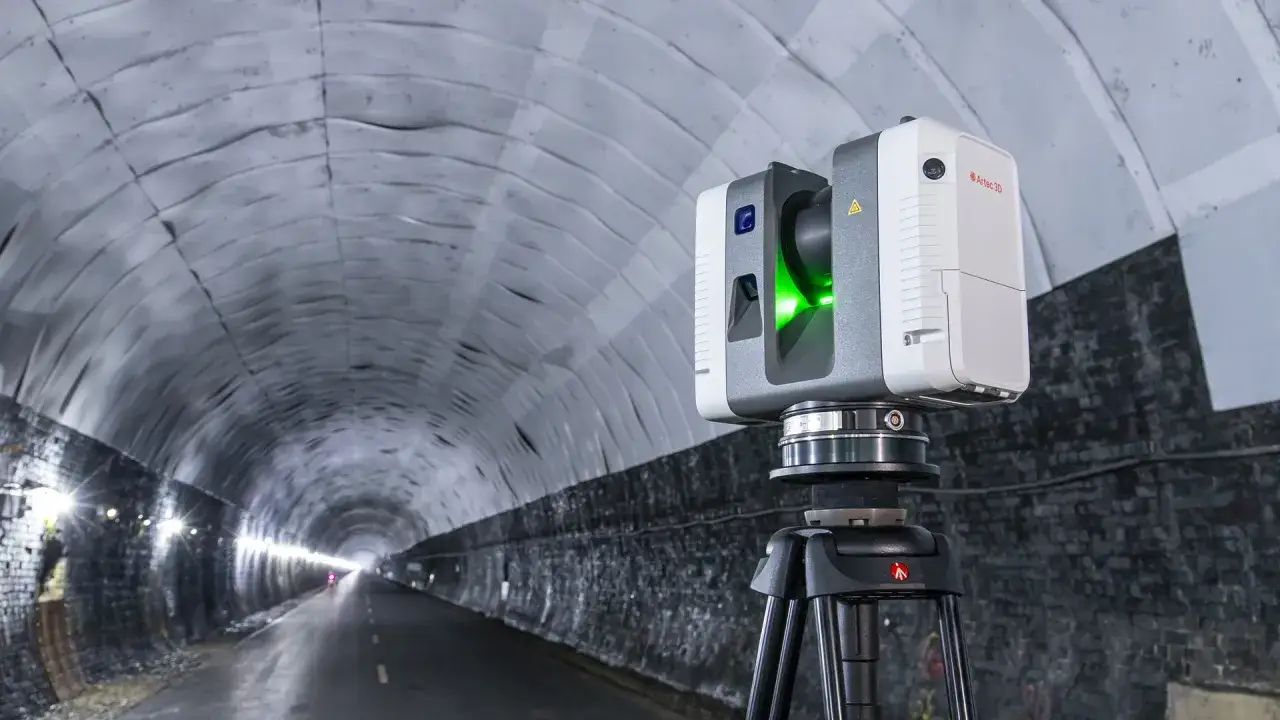

Kiedy skaner 3D wygrywa, a kiedy lepiej zostać przy metodzie stykowej
Skan 3D ma przewagę, gdy potrzebujesz szybko zebrać dużo cech z jednego ustawienia, porównać całą powierzchnię z modelem CAD albo ocenić deformację, falowanie, skręcenie czy przesunięcie krawędzi. W praktyce świetnie sprawdza się to przy częściach drukowanych addytywnie, odlewach, blachach, detalach z tworzyw i większych elementach, gdzie ręczne mierzenie każdego wymiaru osobno zajęłoby zbyt dużo czasu.
Metoda stykowa wygrywa wtedy, gdy masz kilka krytycznych wymiarów, bardzo ciasną tolerancję i prostą geometrię. Jeśli celem jest akceptacja pojedynczego otworu, średnicy wałka albo grubości elementu z dużą odpowiedzialnością montażową, mikrometr, wysokościomierz albo CMM nadal bywają lepszym wyborem. Ja zwykle patrzę tu na trzy pytania: czy detal jest prosty, czy tolerancja jest naprawdę mała i czy wynik ma mieć rangę decyzji, a nie tylko szybkiej kontroli.
Trzeba też pamiętać o rozwiązaniach pośrednich. Laserowa głowica liniowa na CMM łączy profilowanie bezdotykowe z kontrolowaną kinematyką maszyny, więc dobrze nadaje się do sytuacji, w których chcesz szybciej zebrać więcej danych niż sondą punktową, ale nie chcesz rezygnować z metrologicznej dyscypliny pracy. To właśnie taki kompromis najczęściej daje najlepszy stosunek czasu do jakości. Jeśli proces ma być stabilny w dłuższym okresie, trzeba jeszcze dopilnować organizacji samego pomiaru.
Jak zbudować proces, który nie rozjeżdża się między operatorem a produkcją
Najbardziej praktyczna rada, jaką daję zespołom produkcyjnym, brzmi prosto: ustal jeden sposób liczenia wymiaru i trzymaj go w całym łańcuchu kontroli. Nie wystarczy kupić skaner, bo bez wspólnej definicji bazy, dopasowania i raportu każdy dział zaczyna interpretować ten sam detal trochę inaczej.
- Określ, które wymiary są krytyczne dla funkcji części.
- Przypisz każdemu z nich metodę pomiaru i bazę odniesienia.
- Zapisz, czy wynik powstaje z punktów, przekroju czy dopasowanej cechy.
- Ustal minimalną powtarzalność i sposób archiwizacji raportu.

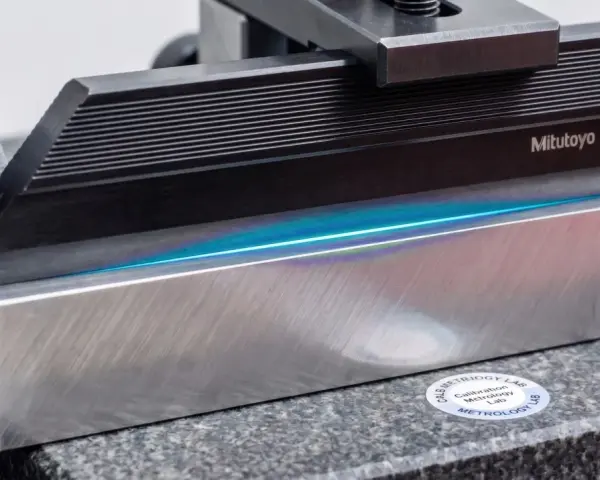

- Weryfikuj system na artefaktach wzorcowych i nie zakładaj, że jedna kalibracja wystarczy na zawsze.
W dobrze ustawionym procesie to nie sam przyrząd decyduje o jakości, tylko spójność metody. Gdy te zasady są jasne, pomiary liniowe przestają być polem sporu, a stają się normalnym narzędziem kontroli jakości, reverse engineeringu i analizy odchyłek w produkcji.
