Mikrometr i skanowanie 3D - jak mierzyć małe detale bez błędów

Precyzyjny pomiar małych elementów zaczyna się od narzędzia, które nie tylko pokazuje liczbę, ale też pozwala ocenić, czy detal naprawdę mieści się w tolerancji. W pracy z częściami obrabianymi, prototypami i wydrukami 3D najczęściej wracają dwa pytania: jak poprawnie zmierzyć wymiar kontaktowo i kiedy warto dołożyć do tego skanowanie 3D. W tym tekście pokazuję praktyczną stronę tematu: od odczytu mikrometru, przez typowe błędy, po sensowne połączenie pomiaru punktowego z metrologią 3D.

Dlaczego mikrometr nadal ma sens przy małych detalach

Mikrometr nie jest „lepszą suwmiarką”, tylko przyrządem do bardzo precyzyjnych pomiarów punktowych. Najczęściej sięgam po niego wtedy, gdy liczy się średnica wałka, grubość blachy, wymiar tulei albo inny pojedynczy parametr, który ma trafić w wąską tolerancję. Właśnie w takich zadaniach mikrometr bywa szybszy, prostszy i pewniejszy niż rozbudowana analiza całej chmury punktów.

W praktyce najczęściej spotkasz mikrometr zewnętrzny, ale to nie jedyna wersja. Dobór narzędzia ma znaczenie, bo inny przyrząd sprawdzi się na wałku, inny w otworze, a jeszcze inny przy kontroli głębokości rowka. Ja zwykle zaczynam od pytania: co dokładnie chcę potwierdzić i czy potrzebuję jednego wymiaru, czy obrazu całej geometrii.

To właśnie dlatego mikrometr tak często trafia na stół obok skanera 3D. Jedno narzędzie odpowiada na pytanie o konkretny wymiar, drugie pokazuje, czy cała część zachowuje geometrię, której oczekujesz. I dokładnie do tego prowadzi następny krok: poprawnego odczytu wyniku.

Jak nie pomylić rozdzielczości z dokładnością

, który widzę w praktyce, polega na utożsamianiu rozdzielczości z dokładnością. To, że mikrometr pokazuje 0,001 mm, nie znaczy jeszcze, że każdy odczyt jest tak samo blisko wartości rzeczywistej. Rozdzielczość mówi, jak drobny krok potrafi pokazać przyrząd, a dokładność - jak blisko prawdy naprawdę jesteś.

W metrologii przyjmuje się też 20°C jako temperaturę odniesienia. Nie jest to detal teoretyczny - stalowy element o długości 100 mm może zmienić wymiar o około 1 mikrometr na każdy 1°C różnicy, więc gorący detal po obróbce potrafi dać wynik, który wygląda dobrze tylko na papierze. Kiedy te pojęcia są jasne, można przejść do samego pomiaru.

Jak wykonać pomiar mikrometrem krok po kroku

Jeżeli mam dostać wiarygodny wynik, nie zaczynam od samego kręcenia bębnem. Najpierw ustawiam warunki, które nie zepsują odczytu jeszcze przed pierwszym kontaktem z detalem. W praktyce robię to zawsze podobnie:

1. Czyszczę powierzchnię detalu i końcówki mikrometru. Kurz, opiłek, farba albo zadziorek potrafią wprowadzić błąd większy niż sam przyrząd.
2. Sprawdzam punkt zerowy. Jeśli mikrometr nie zamyka się poprawnie na zerze, od razu wiem, że wynik trzeba traktować ostrożnie albo zweryfikować wzorcem.
3. Ustawiam detal w osi pomiaru. Nawet niewielkie przekoszenie może zaniżyć odczyt, bo mierzę wtedy nie to, co trzeba. To klasyczny błąd kosinusowy, czyli sytuacja, w której narzędzie nie mierzy prostopadle do wymiaru.
4. Dokręcam z użyciem stałej siły. Najlepiej sprawdza się grzechotka albo ogranicznik nacisku, bo eliminuje różnice wynikające z „czucia” operatora.
5. Czekam na stabilny odczyt. Przy cyfrowych modelach nie warto odczytywać wartości w biegu, szczególnie jeśli detal jeszcze się porusza albo ma nierówną powierzchnię.
6. Powtarzam pomiar w kilku punktach. Na wałku, tulei albo wydruku 3D nie ufam jednemu punktowi. Minimum trzy odczyty w krytycznej strefie dają dużo lepszy obraz niż pojedyncza liczba.
7. Zapisuję warunki pomiaru. Przy serii części notuję narzędzie, temperaturę, operatora i miejsce pomiaru, bo później to często tłumaczy różnice między wynikami.

Jeśli detal jest obrotowy albo może być lekko owalny, mierzę go w dwóch prostopadłych kierunkach. To drobny nawyk, ale właśnie on pozwala wyłapać odchyłkę, której nie pokaże pojedynczy odczyt. Po takim pomiarze warto jeszcze wiedzieć, co najczęściej go psuje.

Najczęstsze błędy, które psują wynik

Najwięcej problemów nie bierze się z samego mikrometru, tylko z warunków, w jakich jest używany. Gdy widzę rozjazd między pomiarami, najpierw sprawdzam podstawy, zanim zacznę obwiniać narzędzie.

• Pomiar na zadziorku lub zabrudzeniu. Nawet cienki opiłek potrafi podbić wynik o kilka mikrometrów i całkowicie zmienić decyzję jakościową.
• Zbyt mocny nacisk. Jeśli ściskasz detal ręką zamiast użyć stałej siły, wynik zaczyna zależeć od operatora, a nie od geometrii części.
• Pomiar gorącego elementu. Część po frezowaniu, toczeniu albo druku 3D nie zawsze jest już stabilna termicznie. Różnica temperatur szybko przekłada się na różnicę wymiaru.
• Brak osiowości. Krzywe ustawienie mikrometru daje odczyt, który wygląda wiarygodnie, ale nie mierzy pełnego wymiaru.
• Jeden punkt zamiast kilku. W tolerancjach produkcyjnych liczy się nie tylko wartość średnia, ale też rozrzut. Jeden odczyt potrafi ukryć owalność, stożkowatość albo lokalne falowanie.
• Brak kontroli stanu narzędzia. Rozkalibrowany lub zużyty mikrometr potrafi być gorszy niż prostszy, ale sprawdzony przyrząd.
• Mieszanie rozdzielczości z wiarygodnością. Cyfra na wyświetlaczu nie zastępuje niepewności, a ekran nie naprawia błędnej metody pomiarowej.

Właśnie na tym styku mikrometr i skaner 3D zaczynają się uzupełniać, bo każdy z nich wyłapuje inne problemy. I to prowadzi do pytania, które w produkcji słyszę najczęściej: kiedy zostać przy pomiarze kontaktowym, a kiedy lepiej przejść na pełną metrologię 3D?

Kiedy mikrometr wygrywa ze skanowaniem 3D

Tu nie chodzi o to, że jedno narzędzie jest nowocześniejsze od drugiego. Chodzi o to, na jakie pytanie ma odpowiedzieć pomiar. Mikrometr wygrywa tam, gdzie potrzebujesz jednego, bardzo konkretnego wymiaru i chcesz uzyskać go szybko, bez budowania całej infrastruktury raportowej wokół chmury punktów.

W 3D metrologii obok skanerów pracują też maszyny współrzędnościowe i tomografia komputerowa, czyli technologie, które potrafią pokazać pełną geometrię części. To świetne rozwiązanie przy skomplikowanych powierzchniach, ale nie zawsze najlepsze, gdy trzeba sprawdzić średnicę wałka, grubość ścianki albo pasowanie po obróbce końcowej. W takich zadaniach mikrometr nadal jest prostszy i często bardziej praktyczny.

Jeżeli mierzę detal pod pasowanie, to najpierw chcę znać konkretny wymiar z kontaktu. Jeżeli sprawdzam, czy część nie „uciekła” geometrycznie po druku, skurczu albo obróbce, skaner 3D daje mi dużo pełniejszy obraz. I właśnie wtedy najlepiej działa połączenie obu metod.

Jak łączyć oba narzędzia w kontroli jakości druku 3D

W projektach związanych z drukiem 3D i produkcją małych serii najczęściej nie wybieram między mikrometrem a skanem. Zamiast tego układam prosty proces: skan pokazuje, co stało się z geometrią, a mikrometr potwierdza wymiary, od których zależy montaż lub funkcja części.

1. Wybieram wymiary krytyczne w CAD. Zazwyczaj są to średnice, grubości ścianek, pasowania i miejsca styku z innym elementem.

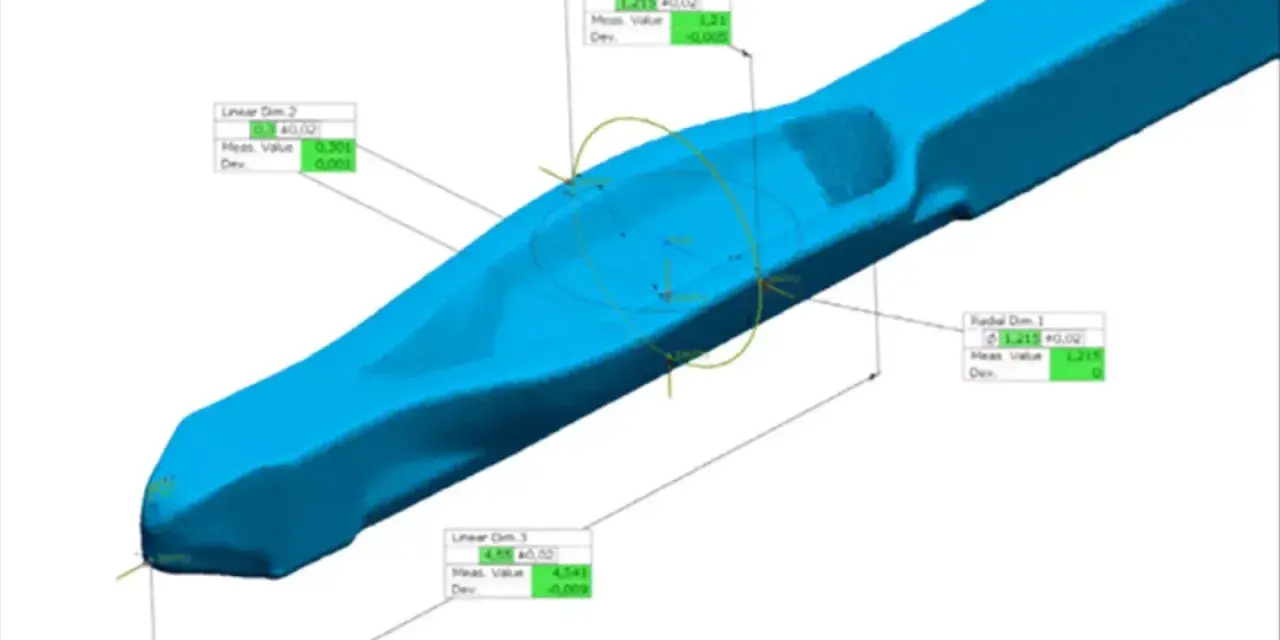

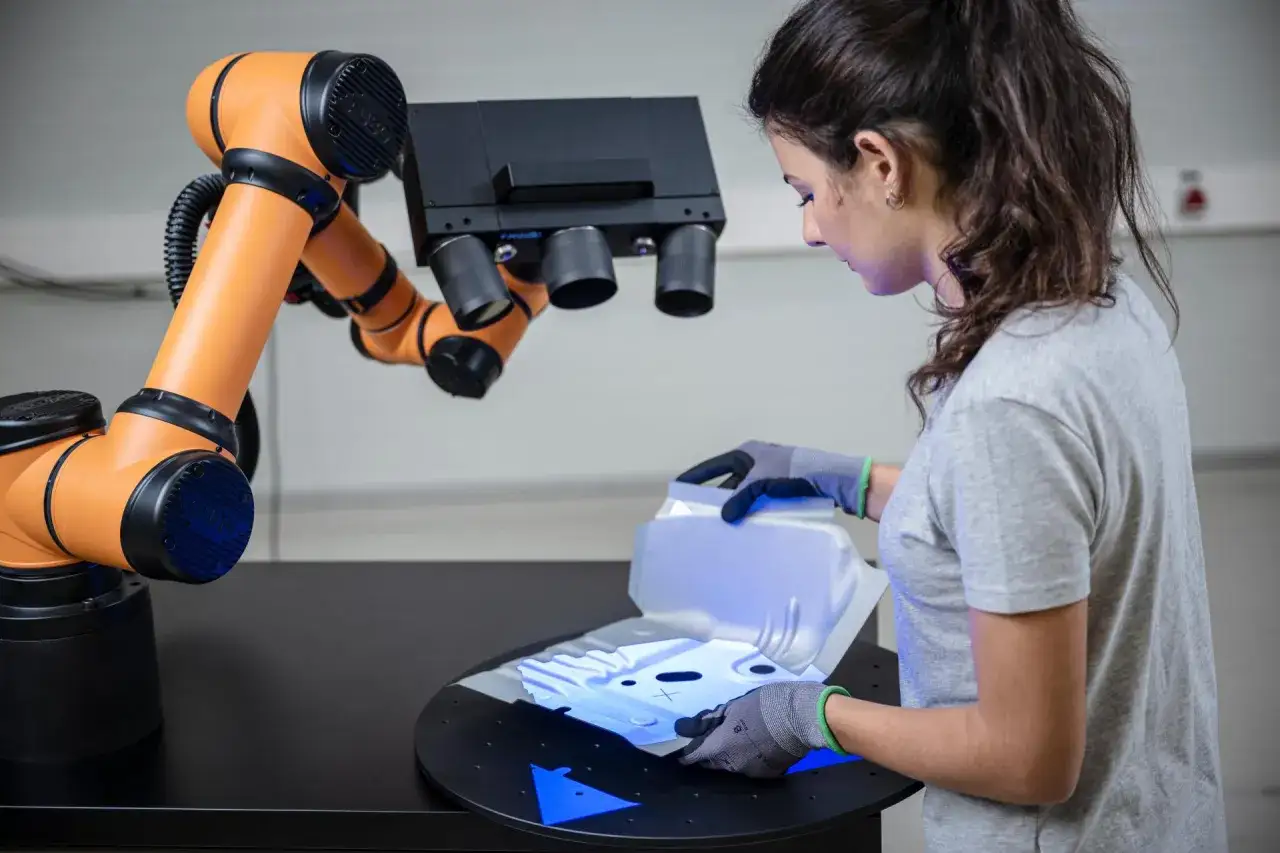

2. Sprawdzam całą część skanerem 3D. To pozwala mi zobaczyć odchyłki powierzchni, skręcenia, lokalne zapadnięcia i deformacje, których pojedynczy pomiar nie pokaże.
3. Potwierdzam punktowe wymiary mikrometrem. Przy złączkach, tulejach, wałkach, adapterach i detalach po obróbce końcowej to właśnie kontaktowy pomiar daje najpewniejszy sygnał.
4. Porównuję wynik z tolerancją, a nie tylko z nominalem. W praktyce ważniejsze jest to, czy detal mieści się w zakresie, niż to, czy wygląda „prawie dobrze”.
5. Powtarzam kontrolę po zmianie procesu. Inny materiał, inna orientacja druku, inna temperatura stołu albo nowa operacja wykańczająca potrafią przesunąć wynik bardziej, niż zakłada projekt.

Przy częściach drukowanych warstwowo szczególnie lubię ten duet, bo skan 3D szybko pokazuje deformacje całej bryły, a mikrometr wyłapuje rzeczywisty wymiar tam, gdzie liczy się pasowanie. W przypadku obudów, małych uchwytów, gniazd czy elementów montażowych to często najlepszy sposób, żeby nie zmylić się ładnym modelem i jednocześnie nie przegapić realnej odchyłki. Zostaje jeszcze jedna rzecz: co warto zapamiętać, gdy tolerancje zaczynają schodzić do poziomu mikrometrów.

Co warto zapamiętać przy tolerancjach liczonych w mikrometrach

• Najpierw warunki, potem odczyt. Czysta powierzchnia, stabilna temperatura i stały nacisk są ważniejsze niż sama liczba na wyświetlaczu.
• Najpierw wymiar krytyczny, potem geometria całej części. Mikrometr odpowiada na pytanie „ile ma ten detal w tym miejscu”, a skaner 3D pokazuje „jak zachowuje się całość”.
• Najpierw powtarzalność, potem rozdzielczość. Narzędzie z drobną działką nie pomoże, jeśli kolejne pomiary pływają przez metodę albo operatora.
• Najpierw plan kontroli, potem sprzęt. Dobrze opisany proces daje lepszy efekt niż nawet bardzo dobry przyrząd używany bez konsekwencji.

Jeżeli pracujesz na detalach, które mają pasować, a nie tylko wyglądać poprawnie w raporcie, właśnie tak powinien działać pomiar: szybko wskazać wymiar punktowy i równocześnie nie zgubić obrazu całej geometrii. Wtedy mikrometr przestaje być tylko warsztatowym przyrządem, a staje się częścią sensownej metrologii produkcyjnej.
