Pomiar promienia zaokrąglenia wydaje się prosty, dopóki detal nie ma idealnego łuku, tylko przejście po obróbce, odlewie albo wydruku 3D. W praktyce pytanie, jak zmierzyć promień zaokrąglenia, prowadzi do kilku różnych metod: od zwykłego wzornika po skan 3D i dopasowanie przekroju w oprogramowaniu metrologicznym. Pokażę, kiedy każda z nich ma sens, jak wykonać pomiar bez zgadywania i które błędy najczęściej psują wynik.
Najkrótsza droga do poprawnego pomiaru
- Do prostych krawędzi najszybszy jest wzornik promieni lub pomiar geometryczny z cięciwy i strzałki.
- Do małych, krytycznych promieni lepiej sprawdza się CMM, bo łatwiej zachować kontrolę nad punktem styku.
- Skan 3D daje przewagę, gdy krawędź jest trudno dostępna, nieregularna albo trzeba przygotować raport jakości.
- Sam model 3D nie wystarczy - promień trzeba wyznaczyć z właściwego przekroju, a nie z całej chmury punktów.
- Najczęstszy błąd to pomiar na zabrudzonej powierzchni, z gratem albo na złym odcinku przejścia.
Co tak naprawdę mierzysz, gdy sprawdzasz zaokrąglenie
Zanim wybiorę narzędzie, zawsze rozdzielam trzy rzeczy: promień nominalny z rysunku, promień rzeczywisty na detalu i sposób, w jaki łuk przechodzi w sąsiednie powierzchnie. To ważne, bo inny wynik da czysty, równy łuk, a inny blend, czyli płynne przejście między dwiema powierzchniami. W praktyce największe zamieszanie robią nie same promienie, tylko krawędzie, które są częściowo zaokrąglone, częściowo sfazowane albo nadgryzione przez obróbkę.
Jeśli element ma tylko „złamaną” krawędź, a nie faktyczny łuk, nie ma sensu udawać, że mierzę promień. Najpierw trzeba ustalić, czy chodzi o promień zewnętrzny, wewnętrzny, czy o przejście kształtowane w sposób bardziej swobodny. Dopiero wtedy można dobrać metodę, która pokaże coś użytecznego, a nie tylko ładną liczbę.
Kiedy już wiem, z jaką geometrią mam do czynienia, dobieram metodę pomiaru i przechodzę od najprostszych narzędzi do bardziej precyzyjnych technik metrologicznych.
Najprostsze metody, które działają od razu w warsztacie
Jeśli detal jest prosty i mam do niego pełny dostęp, zaczynam od metod ręcznych. One nie są prymitywne same w sobie. W dobrze dobranym zakresie potrafią być szybsze i pewniejsze niż skan, zwłaszcza gdy potrzebuję odpowiedzi „pasuje albo nie pasuje” zamiast rozbudowanego raportu.

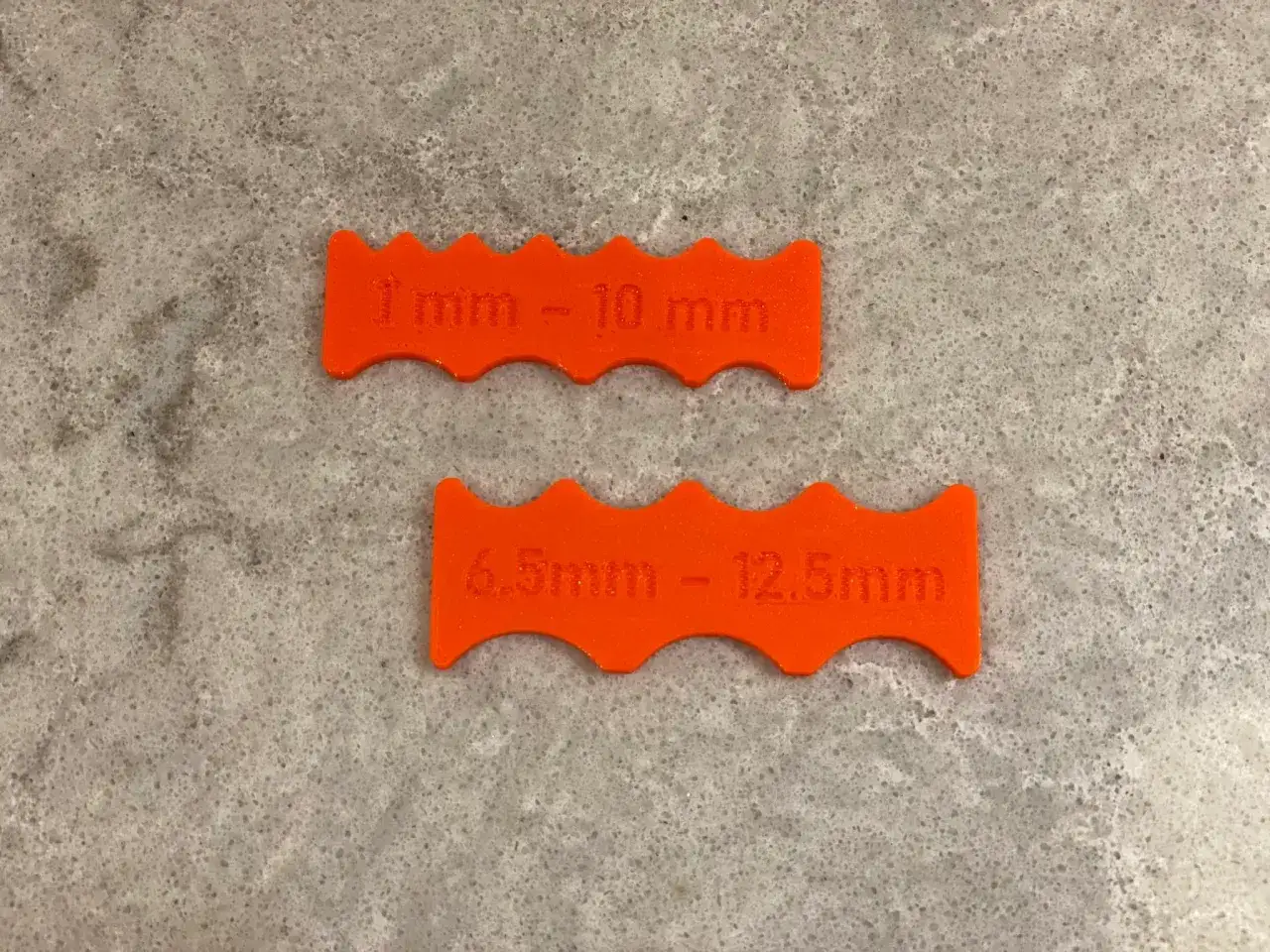

Wzorniki promieni
Zestawy wzorników zwykle obejmują promienie od 0,5 do 15 mm i sprawdzają się przy szybkiej kontroli wypukłych oraz wklęsłych krawędzi. Przykładasz listki do łuku i szukasz pełnego przylegania bez prześwitu; jeśli światło wchodzi pod profil, to nie jest właściwy promień. To metoda tania, szybka i bardzo praktyczna w narzędziowni, ale nie odpowie, czy promień jest równy na całej długości.
Pomiar z cięciwy i strzałki
Gdy łuk jest dostępny, można zmierzyć cięciwę c i strzałkę h, a potem policzyć promień ze wzoru R = (c² / 8h) + (h / 2). To dobry sposób, kiedy promień jest rzeczywiście fragmentem okręgu i da się odczytać punkty styku. Jeśli na brzegu jest grat, farba albo ślad po frezie, wynik łatwo się rozjeżdża, więc najpierw trzeba oczyścić powierzchnię.
Przeczytaj również: Tolerancje ISO w praktyce - pasowania, skan 3D i kontrola jakości
Gdy promień jest zbyt mały na wzornik

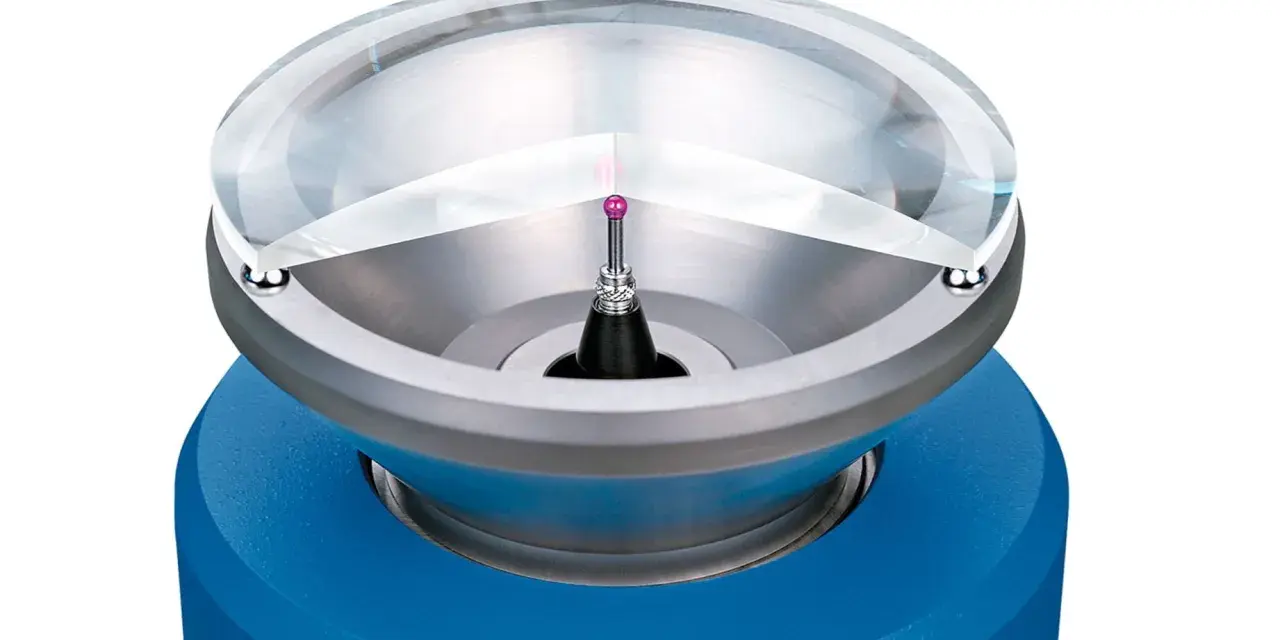

Przy bardzo małych promieniach albo skomplikowanych przejściach ręczne dopasowanie przestaje być wiarygodne. Wtedy lepiej sięgnąć po profilometr, mikroskop pomiarowy albo od razu po CMM, bo liczy się już nie tylko wartość promienia, ale też to, jak dokładnie da się odczytać sam przebieg krawędzi.
Jeżeli widzę, że krawędź nie jest idealnie regularna lub jest trudno dostępna, nie upieram się przy wzorniku. Wtedy naturalnym następnym krokiem jest skan 3D, bo dopiero on pokazuje cały profil, a nie pojedynczy punkt dopasowania.
Kiedy skaner 3D daje lepszy wynik niż narzędzie ręczne
Skaner 3D nie mierzy promienia bezpośrednio. Zbiera chmurę punktów, z której dopiero wycinam przekrój, filtruję szum i dopasowuję łuk do właściwego fragmentu geometrii. To ma sens, gdy krawędź jest trudna do dosięgnięcia, promień zmienia się wzdłuż długości albo potrzebujesz pełnej dokumentacji do kontroli jakości, odwrotnej inżynierii czy porównania z modelem CAD.
- Przewaga skanu jest największa przy detalach organicznych, nieregularnych lub mocno złożonych.
- Pomiar staje się mocniejszy, gdy promień trzeba pokazać na raporcie, a nie tylko ocenić „na oko”.
- Przy bardzo małych promieniach lepszy bywa pomiar stykowy, bo szybki skan ciągły może uśrednić kształt.
- Odbicia, przezroczystość i słabe przygotowanie powierzchni potrafią zniekształcić chmurę punktów mocniej, niż wielu osobom się wydaje.
W praktyce pilnuję jednego: najpierw geometria, potem algorytm. Jeśli źle wybierzesz przekrój, skaner pokaże ładny model, ale promień wyjdzie pozornie poprawny. Na tym etapie najważniejsze jest więc to, by w danych było dość punktów na samym przejściu i by dopasowanie obejmowało właściwy odcinek łuku, a nie cały obszar wokół.
Gdy mam już dobre dane, przechodzę do procedury, która pozwala powtórzyć pomiar tak samo za każdym razem, niezależnie od narzędzia.
Jak wykonać pomiar krok po kroku
- Oczyść krawędź. Usuń grat, pył, olej i resztki powłoki, bo każdy z tych elementów potrafi zmienić wynik bardziej, niż się wydaje.
- Ustal, co mierzysz. Sprawdź, czy to promień wewnętrzny, zewnętrzny, czy blend przejściowy. Od tego zależy, czy szukasz pełnego łuku, czy raczej przekroju przez strefę przejścia.
- Wybierz metodę odpowiednią do geometrii. Dla prostego detalu wystarczy wzornik, dla małej i krytycznej krawędzi lepszy będzie CMM, a dla skomplikowanego profilu skan 3D.
- Ustaw przekrój prostopadle do przebiegu krawędzi. To drobiazg, który często robi największą różnicę. Jeśli przekrój jest skośny, promień przestaje być tym samym promieniem.
- Zbierz kilka przekrojów, jeśli łuk jest długi. Jeden odczyt bywa mylący. Ja wolę trzy krótkie przekroje niż jeden „ładny” i niepewny.
- Dopasuj łuk tylko do właściwego fragmentu. Nie mieszaj samego promienia z odcinkiem wejścia i wyjścia z powierzchni, bo wynik zaczyna opisywać coś innego niż zakłada rysunek.
- Porównaj wynik z tolerancją. Sama liczba niewiele znaczy bez informacji, czy detal ma być R2,0 ±0,2, czy tylko „zaokrąglony bez ostrych krawędzi”.
Najbardziej praktyczny nawyk, jaki wyrobiłem sobie przy takich pomiarach, to zapisywanie nie tylko liczby, ale też metody i miejsca przekroju. Bez tego łatwo wrócić do wyniku, którego nikt później nie potrafi odtworzyć. To właśnie prowadzi do najczęstszych błędów, które warto od razu wyłapać.
Najczęstsze błędy, które psują wynik
- Mylenie promienia z fazą. Faza to ścięcie krawędzi, a promień to łuk. Brzmi banalnie, ale w kontroli jakości ten błąd wraca regularnie.
- Pomiar na zabrudzonej powierzchni. Grat, lakier i utlenienie potrafią dodać albo odjąć setne milimetra, a czasem więcej.
- Zbyt mało danych w skanie. Jeśli na łuku masz tylko kilka punktów, algorytm dopasowania działa matematycznie, ale niekoniecznie metrologicznie.
- Zły przekrój. Przekrój ukośny potrafi sztucznie zwiększyć albo zmniejszyć promień.
- Dopasowanie do całego przejścia zamiast do samego łuku. Wtedy wynik opisuje mieszankę promienia i strefy przejściowej, a nie to, co naprawdę chcesz zmierzyć.
- Pomijanie ograniczeń narzędzia. Wzornik nie pokaże zmienności lokalnej, a skaner nie naprawi złego bazowania ani złego przygotowania powierzchni.
Jeśli mam wskazać jeden problem, który najbardziej psuje wiarygodność wyniku, to jest nim brak jasnej definicji: co dokładnie uznaję za początek i koniec zaokrąglenia. Bez tego nawet dobry sprzęt daje tylko ładną liczbę, nie dobry pomiar. Dlatego przed wyborem sprzętu warto zdecydować, czy celem jest szybka kontrola, czy pełna metrologia produkcyjna.
Jak dobrać metodę do kontroli produkcyjnej i odwrotnej inżynierii
| Metoda | Najlepsze zastosowanie | Co daje | Ograniczenie |
|---|---|---|---|
| Wzornik promieni | Szybka kontrola prostych krawędzi | Błyskawiczny odczyt „pasuje / nie pasuje” | Nie pokazuje zmienności na długości |
| Cięciwa i strzałka | Prosty łuk dostępny z boku | Rzeczywisty wynik liczbowy bez drogiego sprzętu | Wymaga czystej, dobrze widocznej geometrii |
| Maszyna współrzędnościowa (CMM) | Tolerancje i raporty jakości | Dokładny pomiar punktowy i dobra powtarzalność | Wolniejsza i mniej wygodna przy złożonych, miękkich przejściach |
| Skan 3D | Odwrotna inżynieria, dokumentacja, skomplikowane kształty | Pełny obraz geometrii i wiele przekrojów | Wymaga dobrego ustawienia, oświetlenia i obróbki danych |
W praktyce nie wybieram jednej „najlepszej” metody dla wszystkiego. Wybieram metodę, która najlepiej pasuje do tolerancji, dostępności krawędzi i tego, czy wynik ma wejść do raportu, czy tylko pomóc operatorowi na stanowisku. Dla małego promienia na krytycznym detalu często wygrywa CMM, a dla bardziej złożonej geometrii skan 3D daje po prostu więcej informacji w jednym przebiegu. A gdy promień ma znaczenie funkcjonalne, nie wolno kończyć na samym wyborze sprzętu.
Gdy promień ma pasować do funkcji, a nie tylko do rysunku
W pomiarze zaokrąglenia najważniejsze nie jest to, czy liczba wygląda dobrze na ekranie, ale czy da się ją obronić w procesie. Ja zawsze zapisuję metodę, przekrój i warunki pomiaru, bo bez tego wynik szybko traci wartość diagnostyczną. Jeśli detal pracuje w zespole z uszczelką, łożyskiem, narzędziem albo drugim elementem z tworzywa, promień trzeba traktować jako cechę funkcjonalną, a nie tylko estetyczną.
Przy prostych krawędziach wystarczy wzornik lub krótki pomiar geometryczny. Przy złożonych częściach, wydrukach 3D i elementach z produkcji seryjnej lepiej działa skan 3D albo CMM, bo pozwalają ocenić nie tylko jeden łuk, ale też to, jak ten łuk zachowuje się w całym przebiegu krawędzi. Jeśli po jednym odczycie nadal masz wątpliwość, zwykle znaczy to, że trzeba zmienić przekrój, oczyścić powierzchnię albo sięgnąć po dokładniejszą metodę, zamiast ufać pierwszej liczbie.
