Płaskość powierzchni to jedna z tych cech, które potrafią zdecydować o szczelności, montażu i stabilności całego wyrobu. Tolerancja płaskości w praktyce oznacza bardzo konkretną granicę: pokazuje, jak daleko rzeczywista powierzchnia może odejść od idealnej płaszczyzny, zanim detal przestanie spełniać wymagania rysunku. Poniżej porządkuję zapis z dokumentacji technicznej, pokazuję sposoby pomiaru i wyjaśniam, kiedy skan 3D daje wiarygodny wynik, a kiedy lepiej sięgnąć po inną metodę metrologiczną.
Najważniejsze rzeczy, które warto zapamiętać przed pomiarem
- Płaskość opisuje kształt powierzchni, a nie jej chropowatość ani położenie względem bazy.
- Ocena opiera się na strefie między dwiema równoległymi płaszczyznami, a nie na „średnim” wyglądzie detalu.
- Skan 3D pokazuje pełną mapę odchyłek, ale wynik zależy od gęstości punktów, filtracji i algorytmu oceny.
- Do powierzchni uszczelniających, precyzyjnych części i dużych odlewów często dobiera się inne metody niż do prostych elementów laboratoryjnych.
- Najczęstsze błędy to mylenie płaskości z chropowatością, zbyt rzadkie próbkowanie i ignorowanie wpływu mocowania.
Co naprawdę oznacza płaskość na rysunku technicznym

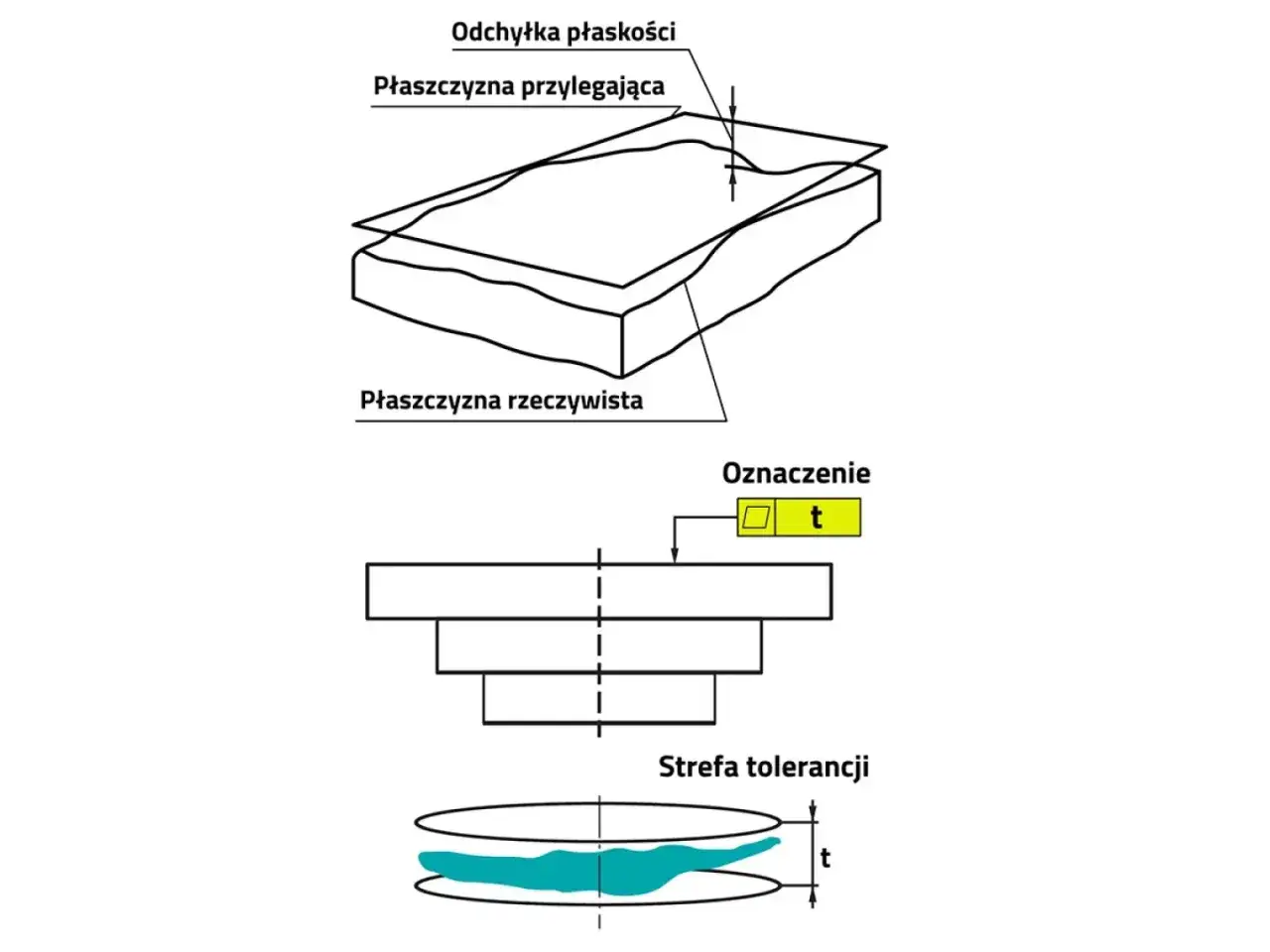

W praktyce inżynierskiej płaskość opisuje, jak bardzo rzeczywista powierzchnia odbiega od idealnej płaszczyzny. To nie jest ocena wizualna ani pytanie o to, czy detal „wygląda równo”, tylko sprawdzenie, czy wszystkie punkty powierzchni mieszczą się w dopuszczalnej strefie między dwiema równoległymi płaszczyznami. Taki zapis trafia do tolerancji kształtu, więc kontroluje samą geometrię powierzchni, a nie jej ustawienie względem innego elementu.
Tu łatwo o pomyłkę: płaskość nie jest tym samym co chropowatość. Chropowatość mówi o drobnej strukturze powierzchni, a płaskość o jej większej, geometrycznej odchyłce. Mogę mieć detal z bardzo gładką powierzchnią, który mimo to jest wyraźnie wygięty, albo odwrotnie: powierzchnię niezbyt elegancką w dotyku, ale geometrycznie całkiem dobrą. W kontroli jakości to rozróżnienie ma znaczenie, bo prowadzi do dwóch różnych decyzji technologicznych.
W dokumentacji ISO spotyka się dwa ważne tropy: ISO 1101, które porządkuje tolerancje geometryczne, oraz ISO 12781, które doprecyzowuje pojęcie płaskości i sposób jej opisu. Z punktu widzenia praktyka kluczowe jest jedno: jeśli na powierzchni liczy się funkcja uszczelnienia, bazowanie albo dokładne przyleganie, nie wystarczy sprawdzić samego wymiaru nominalnego. Trzeba ocenić właśnie kształt powierzchni. To prowadzi prosto do pytania, jak taki zapis odczytać bez zgadywania.
Jak czytam zapis płaskości w rysunku

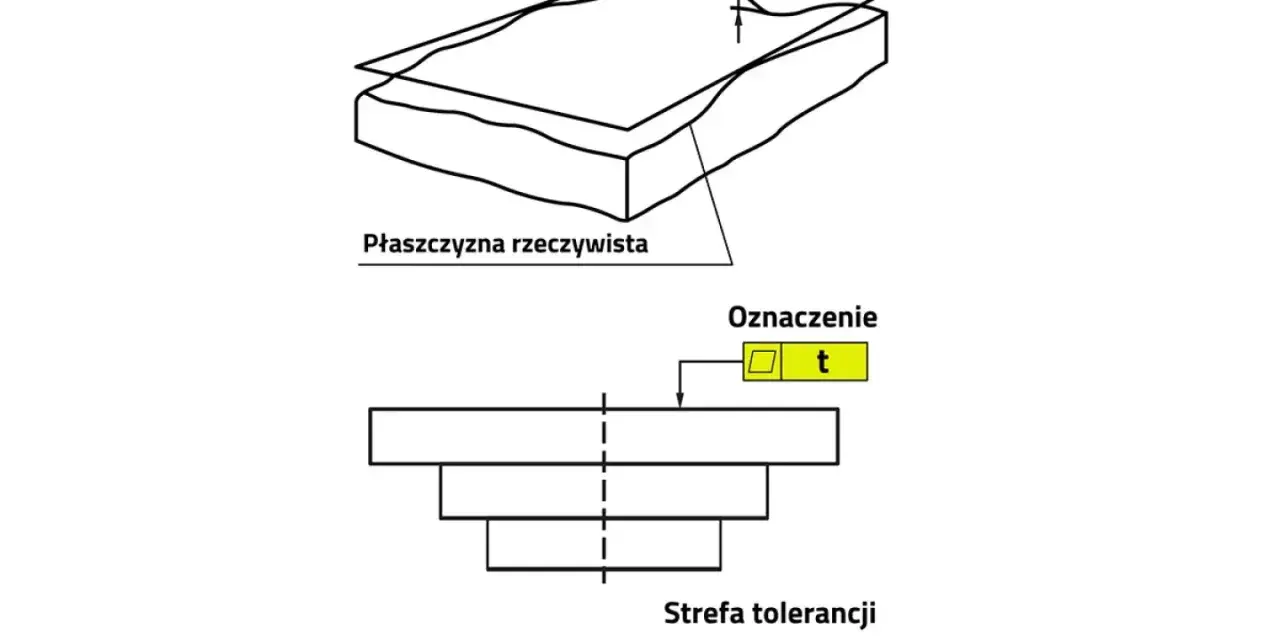

Najprostszy zapis obejmuje symbol tolerancji i wartość liczbową, która określa szerokość dopuszczalnej strefy. Jeżeli przy symbolu widzę 0,05, to w praktyce oznacza to, że cała powierzchnia musi zmieścić się w strefie o grubości 0,05 mm. Nie interesuje mnie wtedy jeden punkt ani średnia z kilku punktów, tylko rozrzut całej powierzchni względem idealnej płaszczyzny.
Warto zapamiętać jedną rzecz: płaskość zwykle nie potrzebuje bazy. To odróżnia ją od wielu tolerancji położenia, takich jak równoległość czy prostopadłość. Gdy ktoś na produkcji próbuje interpretować płaskość przez pryzmat bazy, zazwyczaj miesza dwa różne cele kontrolne. Jeśli dana powierzchnia ma być jednocześnie płaska i równoległa do innej cechy, rysunek powinien to pokazać osobno.
W praktyce zwracam jeszcze uwagę na trzy rzeczy: obszar, którego dotyczy tolerancja, sposób pomiaru oraz regułę akceptacji. Na małych detalach wystarczy często kilka punktów, ale przy większych powierzchniach to już proszenie się o błędną decyzję. Z kolei przy partiach blisko granicy tolerancji nie wolno pominąć niepewności pomiaru, bo zgodność albo brak zgodności nie zawsze jest oczywisty. Do tego dochodzi jeszcze wybór samej metody oceny, a to bywa ważniejsze niż sam sprzęt.
Jak mierzę płaskość skanem 3D i kiedy to ma sens
Skan 3D jest wygodny wtedy, gdy chcę zobaczyć całą powierzchnię, a nie tylko kilka punktów kontrolnych. Otrzymuję chmurę punktów albo siatkę powierzchni, dopasowuję płaszczyznę odniesienia i dostaję mapę odchyłek. To od razu pokazuje mi, gdzie powierzchnia idzie w górę, gdzie ma garb, a gdzie lokalne zapadnięcie. W produkcji to ogromna przewaga, bo zamiast suchej liczby widzę też wzór błędu i mogę odnieść go do procesu: odlewania, frezowania, klejenia czy odkształcenia po rozformowaniu.
Największa zaleta skanu 3D jest prosta: pełne pokrycie powierzchni. Przy optycznej metrologii obszarowej można zebrać miliony punktów niemal jednocześnie, więc lokalna wada nie ginie między punktami pomiarowymi. To ma znaczenie na przykład przy cienkich elementach, detalach podatnych na odkształcenie albo tam, gdzie nie chcę dotykać powierzchni. W praktyce dobrze sprawdza się to przy komponentach z tworzyw, odlewach, płytkach elektronicznych, powierzchniach montażowych i wybranych elementach uszczelniających.
Jeżeli mam do dyspozycji tylko jeden typ kontroli, nie wybieram go dlatego, że jest nowoczesny, tylko dlatego, że pasuje do tolerancji, materiału i geometrii. W metrologii wygrywa nie najgłośniejsze urządzenie, ale to, które daje decyzję możliwą do obrony. Poniższe porównanie dobrze pokazuje różnicę między trzema najczęstszymi podejściami.
| Metoda | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Skan 3D optyczny | Duże lub złożone powierzchnie, szybka mapa odchyłek | Pełne pokrycie, szybka diagnostyka, brak kontaktu z detalem | Wymaga kontroli refleksyjności, filtracji i dobrej kalibracji |
| CMM stykowa | Małe i precyzyjne elementy, wielowymiarowa kontrola | Duża elastyczność pomiarowa, dobra integracja z GD&T | Punktowy pomiar może ominąć lokalne defekty, pomiar jest wolniejszy |
| Interferometria światła białego | Bardzo dokładne powierzchnie płaskie, optyka, uszczelnienia | Bardzo wysoka rozdzielczość pionowa, pełne pole pomiarowe | Najlepiej działa na odpowiednich materiałach i w kontrolowanych warunkach |
Tu pojawia się rzecz, którą często pomija marketing sprzętowy: ten sam zbiór punktów może dać różny wynik zależnie od algorytmu. W praktyce spotykam dwa podejścia. Pierwsze szuka strefy minimalnej między dwiema równoległymi płaszczyznami, drugie dopasowuje płaszczyznę metodą najmniejszych kwadratów. Dla detalu z dużym zapasem to nie ma wielkiego znaczenia, ale przy ciasnej tolerancji różnica potrafi zmienić decyzję z „OK” na „NOK”.
Tak samo ostrożnie podchodzę do punktów odstających. Pojedynczy pik może być błędem pomiaru, ale może też oznaczać zadziory, ślad po odlewie albo realne uszkodzenie. Najpierw sprawdzam, skąd się wziął, a dopiero potem decyduję o filtracji. Bez tego łatwo wyczyścić z danych coś, co w rzeczywistości było wadą procesu.
Najczęstsze błędy, które psują wynik
Najczęstszy błąd, który widzę, to mieszanie płaskości z chropowatością. Powierzchnia może być bardzo gładka i jednocześnie wyraźnie wybrzuszona. Drugi błąd to zbyt mała liczba punktów pomiarowych. Przy kilku punktach zawsze istnieje ryzyko, że lokalny garb po prostu „nie wpadnie” w siatkę próbkowania. Trzeci problem to złe mocowanie, szczególnie przy cienkich elementach, które uginają się pod naciskiem szybciej niż sama badana powierzchnia.
- Zbyt rzadkie próbkowanie - powierzchnia wygląda dobrze tylko dlatego, że punkty pomiarowe ominęły defekt.
- Złe bazowanie lub mocowanie - detal odkształca się w uchwycie i wynik nie opisuje już rzeczywistej geometrii.
- Mylenie płaskości z chropowatością - ocena mikrostruktury nie zastępuje oceny kształtu.
- Bezrefleksyjne użycie best-fit - algorytm może być wygodny, ale nie zawsze odpowiada temu, co przewidział rysunek lub procedura.
- Ignorowanie temperatury i zabrudzeń - cienka warstwa brudu, opiłki albo różnice temperatur potrafią zmienić wynik bardziej, niż się wydaje.
W praktyce najdroższe są nie błędy samego urządzenia, tylko błędy procedury. Jeśli proces nie opisuje, jak mocuję detal, jak filtruję dane i jak liczę odchyłkę, to nawet bardzo dobry skaner 3D będzie dawał wyniki, których nikt nie będzie chciał bronić przy reklamacji. Dlatego do metrologii trzeba podchodzić jak do procesu, a nie jednorazowego pomiaru.
Kiedy skan 3D wystarczy, a kiedy lepiej wybrać inną metodę
Skan 3D sprawdza się najlepiej tam, gdzie potrzebuję pełnej mapy odchyłek i szybkiej odpowiedzi produkcyjnej. Duże odlewy, elementy z tworzyw, obudowy, płyty montażowe i powierzchnie po obróbce mechanicznej to naturalne środowisko takiego pomiaru. Gdy liczy się diagnostyka procesu, wizualizacja błędów i szybkie porównanie do CAD, skan 3D zwykle daje najwięcej informacji w jednym przebiegu.
Nie zakładam jednak, że będzie to metoda uniwersalna. Przy tolerancjach schodzących do niskiego zakresu mikrometrów, przy powierzchniach optycznych albo wtedy, gdy potrzebuję bardzo wysokiej rozdzielczości pionowej, częściej wybieram interferometrię lub dopracowaną CMM. To nie jest kwestia prestiżu urządzenia, tylko tego, czy wynik da się obronić technicznie. Jeśli detale pracują na uszczelnieniu albo mają bezpośrednio wpływać na jakość montażu, margines błędu przestaje być akademicki.
W praktyce decyzję podejmuję według prostego pytania: czy potrzebuję pełnego obrazu błędu, czy precyzyjnej wartości zgodnej z procedurą. Jeśli jedno i drugie, czasem łączę metody. Najpierw skan 3D pokazuje mi problem i jego rozkład, a potem punktowy pomiar weryfikuje najważniejsze miejsca. To często bardziej sensowne niż upieranie się przy jednym narzędziu na siłę.
Jak zbudować kontrolę płaskości, która działa na hali
Jeżeli miałbym ułożyć praktyczny proces kontroli, zacząłbym od funkcji powierzchni. Inaczej mierzy się płytę montażową, inaczej powierzchnię pod uszczelkę, a inaczej detal, który ma tylko nie kolidować z innym elementem. Dopiero później dobieram metodę pomiaru, gęstość punktów i regułę oceny. Bez tego łatwo zebrać ładny raport, który niczego nie rozstrzyga.
- Najpierw definiuję, po co dana powierzchnia istnieje w wyrobie.
- Następnie ustalam obszar, który naprawdę ma być oceniany, a nie tylko fragment wygodny dla pomiaru.
- Potem dobieram technikę: skan 3D, CMM albo interferometrię.
- Ustalam mocowanie, czyszczenie i warunki otoczenia, żeby sam pomiar nie deformował detalu.
- Na końcu zapisuję algorytm oceny i regułę decyzji, najlepiej zgodnie z zasadami oceny blisko granicy tolerancji.
To właśnie ten ostatni punkt często bywa pomijany. Gdy wynik jest blisko granicy, nie wystarcza intuicja operatora. Wtedy korzystam z reguł decyzyjnych opisanych w ISO 14253-1, bo one porządkują sytuacje, w których pomiar wchodzi w obszar niepewności. W praktyce oszczędza to niepotrzebnych sporów między konstrukcją, jakością i produkcją.
Dobrze ustawiony proces ma jeszcze jedną zaletę: daje porównywalność między zmianami, maszynami i operatorami. Jeśli dziś skanuję detal na hali, a jutro w laboratorium, chcę zobaczyć ten sam problem, a nie dwa różne obrazy z dwóch różnych metod liczenia. Właśnie dlatego powtarzalność procedury jest tak samo ważna jak sam sprzęt.
Co najczęściej decyduje o wiarygodnym wyniku na granicy tolerancji
Najmocniej wpływają na niego cztery rzeczy: stan powierzchni, sposób mocowania, algorytm oceny i niepewność pomiaru. Jeśli te elementy są opisane i kontrolowane, skan 3D staje się realnym narzędziem decyzyjnym, a nie tylko ładną wizualizacją w kolorach. Jeśli nie są, nawet dobry wynik może być trudny do obrony przy audycie lub reklamacji.
W praktyce trzymam się prostej zasady: najpierw funkcja części, potem metoda, dopiero na końcu raport. Taki porządek pozwala ocenić, czy powierzchnia naprawdę spełnia wymagania projektu, a nie tylko dobrze wygląda na ekranie. I właśnie to robi największą różnicę w metrologii płaskości.
