W metrologii powierzchni nie chodzi wyłącznie o to, czy detal jest „gładki”. Liczy się także kierunek śladów obróbki, ich regularność, głębokość dolin i to, jak ta tekstura wpływa na tarcie, szczelność albo spasowanie elementów. W tym artykule pokazuję, czym są wzorce chropowatości powierzchni, jak czytać je w świetle aktualnych norm i jak sensownie wykorzystać je przy skanowaniu 3D oraz kontroli jakości.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Takie wzorce to nie tylko „ładniejsza” powierzchnia, ale zestaw cech, które opisują ślad obróbki i jego funkcję.
- W 2026 roku najbezpieczniej odwoływać się do ISO 21920 dla pomiarów profilowych i ISO 25178 dla pomiarów arealnych 3D.
- Fizyczne próbki odniesienia są przydatne do szybkiej weryfikacji, ale nie zastępują dobrze ustawionego pomiaru.
- Zwykły skaner 3D świetnie łapie geometrię, lecz do mikrochropowatości zwykle potrzebujesz narzędzia metrologicznego o wyższej rozdzielczości.
- Ra sam w sobie nie wystarcza, jeśli powierzchnia ma wyraźny kierunek obróbki albo pojedyncze ostre doliny.
- W praktyce największe błędy wynikają z mieszania profilu z topografią 3D, złego filtra i porównywania różnych metod bez wspólnego punktu odniesienia.
Co naprawdę opisują takie wzorce
Najpierw porządkuję pojęcia, bo tu łatwo o skrót myślowy. Tekstura powierzchni składa się z kilku warstw informacji: chropowatości, czyli drobnych nierówności, falistości, czyli dłuższych odchyłek od idealnej płaszczyzny, oraz kierunku śladu obróbki, który w metrologii nazywa się często lay. Jeśli traktuje się to wszystko jak jeden parametr, wynik szybko przestaje być użyteczny.
W praktyce patrzę na powierzchnię jak na zapis procesu wytwarzania. Toczenie zostawia zwykle regularny, spiralny układ śladów, frezowanie daje pasma związane z przejściami narzędzia, a szlifowanie tworzy bardziej jednorodną, drobniejszą teksturę. Z kolei powierzchnia po piaskowaniu albo śrutowaniu jest bardziej losowa, a po polerowaniu staje się wyraźnie spokojniejsza, choć nie zawsze idealnie „równa” w sensie funkcjonalnym.
To rozróżnienie ma znaczenie, bo dwie powierzchnie mogą mieć podobne Ra, a zupełnie inaczej zachowywać się w eksploatacji. Jedna będzie pracowała równomiernie, druga zacznie łapać olej, brud albo punktowo się zużywać. Dlatego sam wygląd „na oko” też nie wystarcza, ale o tym lepiej mówić dopiero po zestawieniu z normami i pomiarem.
Jakie normy obowiązują dziś i dlaczego starsze oznaczenia wciąż się pojawiają
Jeśli pracujesz z dokumentacją techniczną, warto oprzeć się na aktualnym układzie ISO. Dla opisu powierzchni profilowej najważniejsza jest dziś rodzina ISO 21920, a dla pomiarów obszarowych 3D - ISO 25178. Do tego dochodzą standardy dotyczące materiałowych wzorców odniesienia, czyli fizycznych próbek używanych do kalibracji i weryfikacji przyrządów.
| Standard lub grupa standardów | Do czego służy | Co daje w praktyce |
|---|---|---|
| ISO 21920-1/2/3 | Opisywanie, definiowanie i ocenę chropowatości metodą profilową | Jeden spójny język dla rysunków, raportów i pomiarów liniowych |
| ISO 25178-1/2/6 | Topografię powierzchni mierzoną na całym obszarze, czyli w 3D | Lepszy obraz realnej powierzchni niż pojedynczy profil |
| ISO 5436-1 | Material measures, czyli fizyczne wzorce i próbki odniesienia | Możliwość szybkiej kontroli i kalibracji na produkcji lub w laboratorium |
| Starsze normy, takie jak ISO 1302, 4287 i 4288 | Spotykane w starszych rysunkach i procedurach | Wciąż mogą pojawiać się w dokumentacji, ale nowe wdrożenia lepiej opierać na ISO 21920 i ISO 25178 |
W nowej dokumentacji dobrze jest od razu wskazać, czy chodzi o profil 2D, czy o powierzchnię obszarową. Ja zwykle zaczynam od tego pytania, bo jeśli nie ustali się tego na starcie, później pojawia się cały łańcuch nieporozumień: inny filtr, inna długość oceny, inne parametry i w efekcie wynik, którego nie da się sensownie porównać. To właśnie dlatego same symbole na rysunku nie załatwiają sprawy, dopóki nie ma jasnego sposobu pomiaru.

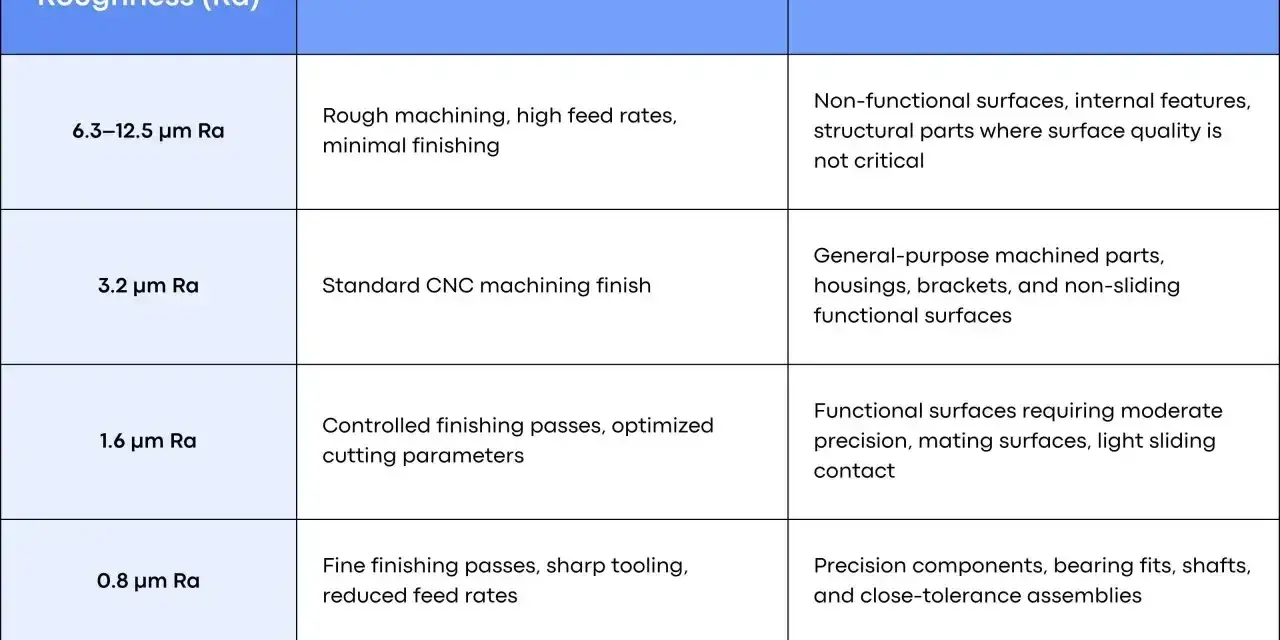

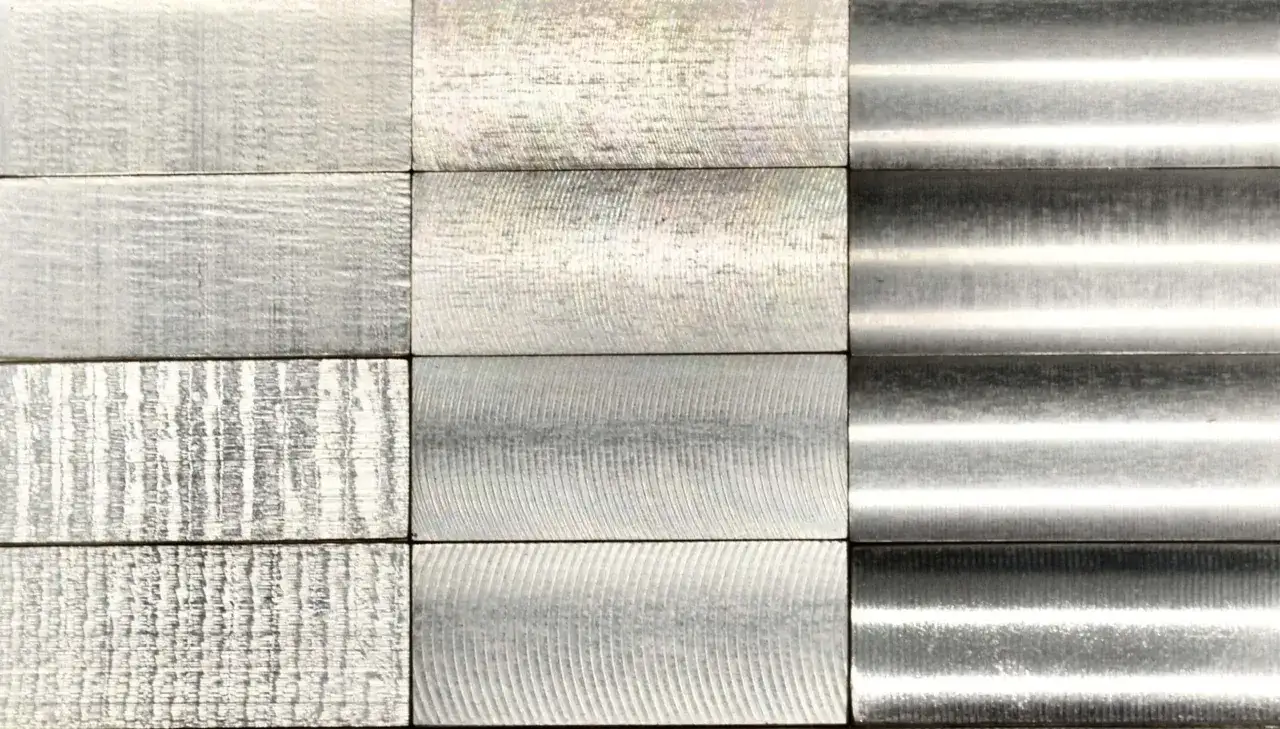

Jak wyglądają najczęstsze ślady na powierzchni
Tu najlepiej działają przykłady, bo tekstura powierzchni jest bardzo „procesowa”. Poniżej zestawiam najczęstsze typy śladów, które realnie spotyka się w produkcji i w analizie części po skanowaniu 3D.
| Rodzaj powierzchni | Typowy charakter śladu | Co zwykle widać w pomiarze | Dlaczego to ważne |
|---|---|---|---|
| Toczona | Regularne, okrężne lub spiralne linie | Wyraźna kierunkowość, powtarzalny odstęp śladów | Przy uszczelnieniach i łożyskowaniu kierunek bywa równie ważny jak sama wartość chropowatości |
| Frezowana | Pasma po przejściach narzędzia, czasem lekko falujące | Zmiana tekstury zależna od strategii przejść i geometrii frezu | Po obróbce 5-osiowej lokalna tekstura potrafi się różnić na jednej części bardziej niż na kilku kolejnych detalach |
| Szlifowana | Drobna, dość równomierna struktura | Niska amplituda nierówności, ale czasem wyraźna jednorodna orientacja | Często wygląda „ładnie”, lecz w pomiarze nadal trzeba sprawdzać kierunek i filtrację |
| Piaskowana lub śrutowana | Losowy, matowy obraz powierzchni | Mniej regularności, większa rozpiętość lokalnych wysokości | To dobry przykład, że powierzchnia funkcjonalna nie musi być wizualnie jednolita |
| Odlewana | Chaotyczna, często porowata tekstura | Duża zmienność lokalna i większe ryzyko defektów | Tu chropowatość często miesza się z wadami powierzchni, więc sama liczba nie wystarczy |
| Po polerowaniu | Bardzo niski relief, czasem z subtelnym kierunkiem ruchu narzędzia | Małe wartości amplitudowe, ale wrażliwość na zabrudzenia i błędy pomiaru rośnie | Im gładsza powierzchnia, tym łatwiej o fałszywie „dobre” lub „złe” odczyty |
| Drukowana 3D | Warstwowy, schodkowy lub ziarnisty charakter | Silna zależność od orientacji budowy i postprocessingu | To szczególnie ważne w częściach z hobbystycznego FDM i z produkcji seryjnej, bo orientacja wydruku zmienia wynik bardziej, niż wielu osobom się wydaje |
Jeśli miałbym wskazać jedną rzecz, którą użytkownicy najczęściej pomijają, byłby to właśnie kierunek śladu obróbki. Dwie identyczne geometrycznie części mogą wyglądać podobnie, ale po obrocie o 90 stopni zachowywać się inaczej w pomiarze i w eksploatacji. Ten sam detal potrafi też dać różne odczyty przy zmianie kierunku przejazdu głowicy pomiarowej, co prowadzi nas prosto do tematu skanowania 3D.
Co skanowanie 3D pokazuje lepiej niż profilometr
W metrologii powierzchni 3D liczy się cały obszar, a nie pojedyncza linia pomiarowa. To ogromna różnica, bo profil może przypadkiem trafić w wygodny fragment powierzchni i zaniżyć albo zawyżyć wynik. Skanowanie 3D daje mi pełniejszy obraz lokalnych szczytów, dolin, kierunkowości i rozkładu nierówności, zwłaszcza na częściach o skomplikowanej geometrii.
Nie każdy skaner 3D jest jednak narzędziem do metrologii chropowatości. Zwykły system do odwzorowania kształtu może być świetny do reverse engineeringu, ale zbyt mało czuły, żeby uczciwie opisać mikroteksturę. W praktyce do drobnej chropowatości częściej sprawdzają się metody optyczne, takie jak konfokalna czy interferometryczna, albo klasyczny profilometr stykowy, jeśli trzeba trzymać się starej procedury lub trudnych warunków powierzchniowych.
| Metoda | Mocna strona | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Kontaktowy profilometr trzpieniowy | Dobre porównanie z dokumentacją profilową i wysoka powtarzalność | Może „zgubić” ostre doliny i jest wolniejszy niż szybki skan obszarowy | Kontrola zgodności, laboratorium, starsze procedury |
| Konfokalny lub interferometryczny pomiar optyczny | Świetny obraz topografii 3D i drobnych detali | Wrażliwość na refleksyjność, nachylenie i ustawienie próbki | Dokładna analiza powierzchni funkcjonalnych, także po obróbce końcowej |
| Skaner 3D do geometrii | Szybkie odwzorowanie kształtu i większych odchyłek | Zwykle za mała rozdzielczość do mikrochropowatości | Kontrola formy, dopasowania, zgrubna ocena topografii |
Właśnie tu najczęściej pojawia się błąd interpretacyjny: ktoś widzi gęstą mapę punktów i zakłada, że ma już „prawdziwą chropowatość”. Tymczasem wynik zależy od gęstości próbkowania, algorytmów filtracji, kąta padania światła i warunków samego skanu. Jeżeli nie zapiszesz tych ustawień, porównywanie wyników z różnych urządzeń jest ryzykowne, nawet jeśli liczby wyglądają podobnie.
Jak czytać parametry chropowatości bez zgadywania
W praktyce nie wystarczy zapamiętać kilku skrótów. Trzeba jeszcze wiedzieć, czy dany parametr opisuje średni poziom nierówności, skrajne piki i doliny, czy raczej rozkład całej powierzchni. Tu robi się różnica między poprawną interpretacją a szybkim, ale mylącym odczytem.
| Parametr | Co opisuje | Na co uważać |
|---|---|---|
| Ra | Średnią arytmetyczną wysokości profilu | Jest prosty w porównaniu, ale słabo pokazuje pojedyncze ostre defekty |
| Rz | Różnicę między szczytami a dolinami uśrednianą na odcinkach | Bardziej czuły na lokalne ekstremy niż Ra |
| Sa | Średnią arytmetyczną wysokości dla pomiaru obszarowego 3D | To odpowiednik sensu Ra w topografii 3D, ale nie wolno ich bezrefleksyjnie mieszać |
| Sq | Wartość RMS wysokości, czyli rozrzut wysokości wokół średniej | Silniej reaguje na skrajności niż Sa |
| RSm | Średni odstęp struktury profilu | Przydatny, gdy liczy się kierunkowość i regularność śladu obróbki |
| Ssk / Sku | Asymetrię i „spiczastość” rozkładu wysokości | Dają więcej informacji o charakterze powierzchni niż sama średnia |
Ja zwykle patrzę na te parametry w pakiecie, a nie pojedynczo. Ra albo Sa mówią coś o ogólnym poziomie tekstury, ale nie odpowiedzą na pytanie, czy powierzchnia ma ostre piki, płaskie plateau, czy przewagę głębokich dolin. Jeśli powierzchnia ma być funkcjonalna, na przykład dla uszczelnienia, prowadzenia, tarcia albo estetyki, wtedy sama średnia jest po prostu za mała, by podjąć dobrą decyzję.
Ważny jest też filtr i długość oceny. Bez tego nawet prawidłowy parametr może opisywać coś innego, niż zakłada projektant. To nie jest detal techniczny „dla metrologów”; to warunek, żeby wynik miał sens w produkcji.
Jak dobrać wzorzec i metodę do kontroli jakości
W tym miejscu przechodzę z teorii do użycia. Jeśli kontrola ma działać na produkcji, a nie tylko w raporcie, trzeba dobrać metodę do rzeczywistego celu: szybkiej oceny, porównania z dokumentacją, walidacji procesu albo kalibracji aparatury. Inaczej łatwo skończyć z pięknym pomiarem, który nie pomaga w decyzji technologicznej.
- Najpierw ustal, czy oceniasz profil, czy całą powierzchnię. To determinuje wybór normy, instrumentu i parametrów.
- Potem sprawdź, czy potrzebujesz wzorca fizycznego, czy pełnego pomiaru. Na szybką weryfikację shop-floor wystarczy próbka odniesienia, ale do odbioru części zwykle potrzebujesz raportu metrologicznego.
- Porównuj elementy wytworzone podobną metodą. Powierzchnia po toczeniu nie jest dobrym wzorcem dla ściany po druku 3D, nawet jeśli na pierwszy rzut oka obie wyglądają „podobnie chropowato”.
- Utrzymuj ten sam kierunek pomiaru, filtr, cutoff i długość oceny. Bez tego nie porównujesz tej samej rzeczy.
- Jeśli powierzchnia jest bardzo gładka, refleksyjna albo ma skomplikowaną geometrię, wybierz metodę optyczną lub laboratoryjną, a nie szybki skan do formy.
- Gdy wynik ma trafić do dokumentacji jakościowej, zapisuj także niepewność pomiaru i warunki wykonania testu.
W praktyce dobrze działa jeszcze jedna zasada: wzorzec ma przypominać realną część, a nie idealny podręcznikowy przykład. Jeśli badam detal po frezowaniu, nie biorę przypadkowo powierzchni szlifowanej tylko dlatego, że ma podobne Ra. To oszczędza nieporozumień i daje szybszą diagnozę procesu. Właśnie dlatego w poważniejszej kontroli jakości tak ważne są dobre próbki referencyjne, a nie tylko ładny wykres z oprogramowania.
Co robi różnicę, gdy wynik ma trafić do decyzji technologicznej
Jeżeli miałbym zostawić po tym temacie jedną praktyczną myśl, brzmiałaby tak: nie oceniaj samej liczby, oceniaj metodę, kontekst i funkcję powierzchni. Dobrze opisany pomiar powinien mówić nie tylko „ile”, ale też „w jaki sposób” i „po co”.
- Do rysunku technicznego wpisz standard, parametr, filtr i kierunek pomiaru.
- Do porównania produkcyjnego trzymaj się jednej klasy wzorca i jednej procedury odczytu.
- Do analizy 3D zapisuj surowe dane topograficzne, bo później możesz wrócić do innych parametrów bez powtarzania skanu.
- Do powierzchni po druku 3D rozdziel teksturę warstwową od efektu obróbki końcowej, bo to często dwa różne problemy.
Tak podchodzę do chropowatości w projektach, które mają naprawdę działać: najpierw wybór właściwego opisu powierzchni, potem odpowiedniego pomiaru, a dopiero na końcu interpretacja. To jest znacznie bardziej użyteczne niż próba dopasowania jednej uniwersalnej liczby do każdego detalu, niezależnie od procesu i zastosowania.
