W praktyce systemy CAE są dla mnie warstwą, która łączy model 3D z decyzją inżynierską: zamiast zgadywać, można sprawdzić zachowanie konstrukcji, przepływu albo temperatury jeszcze przed wykonaniem prototypu. W tym tekście pokazuję, gdzie kończy się CAD, jak wygląda typowy przebieg analizy, dlaczego wizualizacja 3D ma znaczenie i na co uważać przy wyborze narzędzi. To szczególnie ważne wtedy, gdy projekt ma wejść do produkcji, a każda poprawka geometrii kosztuje czas i pieniądze.
Najważniejsze fakty o analizie i wizualizacji 3D w jednym miejscu
- CAE służy do cyfrowego sprawdzania zachowania projektu, zanim powstanie fizyczny prototyp.
- W pracy z modelem 3D największe znaczenie ma nie tylko sama geometria, ale też siatka obliczeniowa, warunki brzegowe i materiały.
- Wizualizacja 3D pomaga zrozumieć wyniki szybciej niż same liczby, ale nie zastępuje poprawnego modelu.
- Najwięcej błędów powstaje na etapie przygotowania danych, a nie w samym solverze.
- Dobry wybór narzędzia zależy od integracji z CAD, rodzaju fizyki, jakości raportowania i pracy zespołowej.
Gdzie kończy się CAD, a zaczyna CAE
Ja patrzę na ten obszar bardzo prosto: CAD buduje geometrię, CAE sprawdza, jak ta geometria zachowa się w realnym świecie, a post-processing zamienia surowe wyniki w coś, z czego da się wyciągnąć wnioski. To rozróżnienie jest ważne, bo wiele osób myli ładny model 3D z gotowością do analizy. Sam wygląd bryły nie mówi jeszcze nic o wytrzymałości, drganiach, przepływie czy rozkładzie temperatur.
| Obszar | Co robi | Co dostajesz |
|---|---|---|
| CAD | Tworzy geometrię, złożenia i wymiary | Model produktu gotowy do dalszej pracy |
| CAE | Przypisuje materiały, obciążenia i warunki brzegowe oraz liczy reakcję modelu | Odpowiedź konstrukcji, przepływu lub zjawiska fizycznego |
| Post-processing | Interpretuję wyniki, porównuję warianty i przygotowuję raport | Wnioski do decyzji projektowej |
W praktyce największą różnicę robi to, czy model jest przygotowany pod analizę, a nie tylko pod prezentację. Tu pojawia się pojęcie defeaturing, czyli usuwania detali nieistotnych dla obliczeń, oraz uproszczenia geometrii bez utraty kluczowej fizyki. Jeśli te kroki są zrobione źle, reszta procesu zaczyna się chwiać. I właśnie dlatego następny etap ma tak duże znaczenie.
Jak wygląda droga od modelu 3D do wyniku symulacji

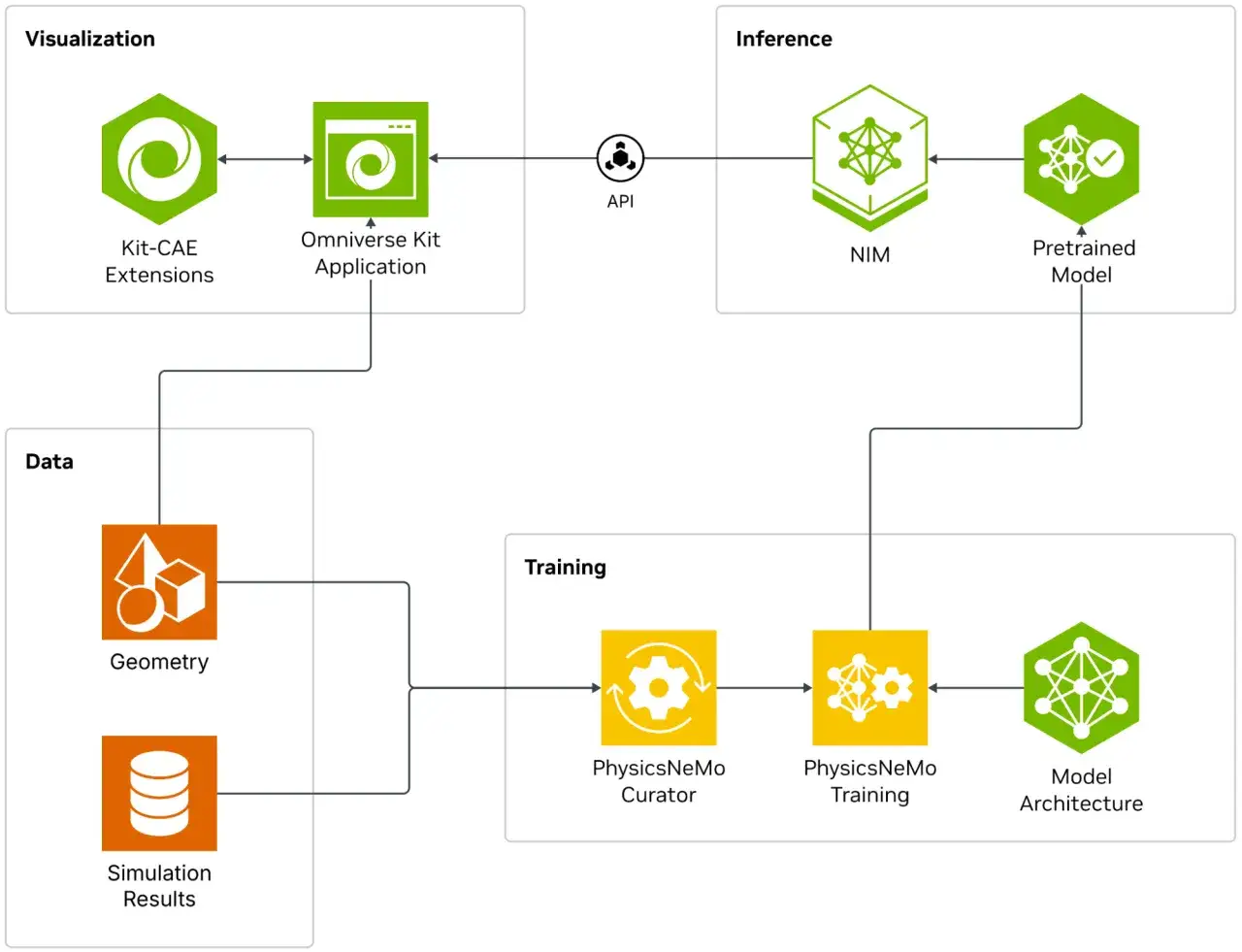

Najczęściej zaczynam od pytania, co dokładnie ma odpowiedzieć analiza. Inaczej przygotowuje się model pod statykę, inaczej pod CFD, a jeszcze inaczej pod drgania, zderzenie albo analizę termiczną. W złożonych przypadkach przygotowanie danych zajmuje często więcej czasu niż samo liczenie, bo to właśnie na tym etapie pojawiają się błędy, które potem fałszują wynik.

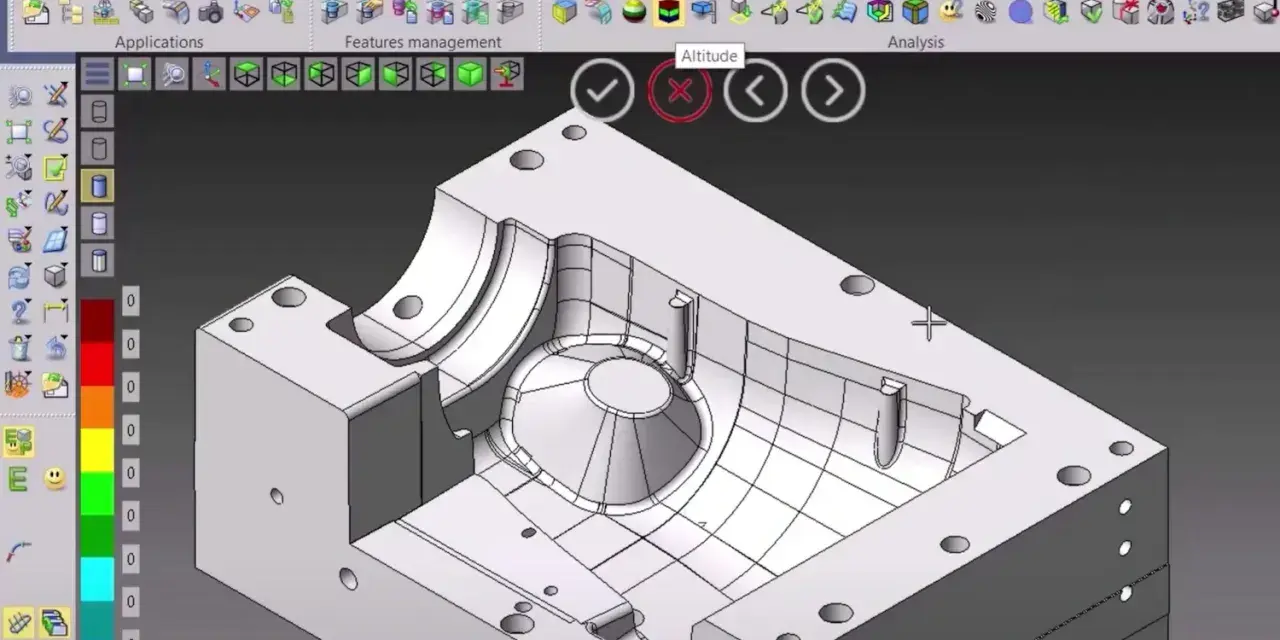

Przygotowanie geometrii i założeń
Na tym etapie porządkuję model, upraszczam niepotrzebne detale, ustawiam materiał i definiuję, co naprawdę ma być sprawdzone. To tutaj pojawiają się warunki brzegowe, czyli opis tego, jak model jest podparty, obciążony albo z czym ma kontakt. Dla inżyniera to moment krytyczny, bo nawet najlepszy solver nie naprawi złych założeń wejściowych.
Siatka obliczeniowa i solver
Siatka, czyli meshing, dzieli model na małe elementy obliczeniowe. Im lepiej dobrana siatka, tym bardziej wiarygodny wynik, ale też większy koszt obliczeń. Solver to silnik, który rozwiązuje równania fizyczne dla tych elementów. W praktyce zbyt gruba siatka spłaszcza zjawiska, a zbyt drobna bez potrzeby wydłuża obliczenia i utrudnia pracę.

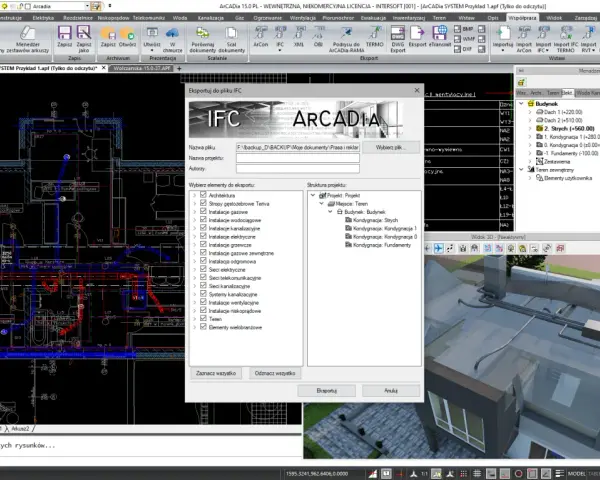

Przeczytaj również: Modelowanie 3D z 2D - kiedy przejście ma sens?
Interpretacja i porównanie wariantów
Na końcu sprawdzam, gdzie pojawiają się koncentracje naprężeń, gdzie rośnie temperatura, jak układa się przepływ i czy wynik ma sens fizyczny. Wtedy liczy się już nie tylko liczba, ale też kontekst: czy obciążenia były realistyczne, czy kontakt między częściami został dobrze opisany i czy model odpowiada rzeczywistemu zastosowaniu. Jeżeli te warunki są spełnione, analiza zaczyna naprawdę pomagać w projektowaniu, a nie tylko generować wykresy.
| Etap | Na co zwracam uwagę | Najczęstszy błąd |
|---|---|---|
| Geometria | Czy model zawiera tylko istotne elementy | Zostawienie drobnych detali, które tylko komplikują siatkę |
| Siatka | Czy zagęszczenie jest sensowne w strefach krytycznych | Jednakowa siatka w całym modelu bez powodu |
| Warunki brzegowe | Czy odpowiadają realnym warunkom pracy | Zbyt optymistyczne założenia lub brak kontaktów między częściami |
| Wynik | Czy obraz i liczby zgadzają się z fizyką | Ślepa wiara w kolorową mapę bez weryfikacji |
Gdy ten łańcuch działa poprawnie, wizualizacja przestaje być ozdobą, a staje się narzędziem interpretacji. I właśnie dlatego warto przyjrzeć się jej osobno.
Dlaczego wizualizacja 3D decyduje o jakości decyzji
Jeśli mam wskazać jeden element, który najbardziej wpływa na zrozumienie wyniku, jest nim wizualizacja 3D. Nie chodzi wyłącznie o efekt „ładnego renderu”, tylko o to, czy zespół potrafi szybko zobaczyć, gdzie problem naprawdę się pojawia. Dobrze pokazany wynik skraca dyskusję, a źle pokazany potrafi ją całkiem wypaczyć.
| Forma wizualizacji | Kiedy pomaga | Na co uważać |
|---|---|---|
| Mapy konturowe | Gdy trzeba szybko zobaczyć rozkład naprężeń, temperatury albo ciśnienia | Skala kolorów może przesadnie podbijać różnice |
| Wektory i linie przepływu | Przy analizie CFD, wentylacji i chłodzenia | Za dużo wektorów robi wizualny chaos |
| Przekroje i izopowierzchnie | Gdy trzeba zajrzeć do wnętrza modelu | Nie wolno wybierać przekroju tak, by „ukryć” problem |
| Animacje czasowe | Przy drganiach, zderzeniach i zjawiskach transientnych | Ruch obrazu nie zawsze oznacza istotny fizycznie efekt |

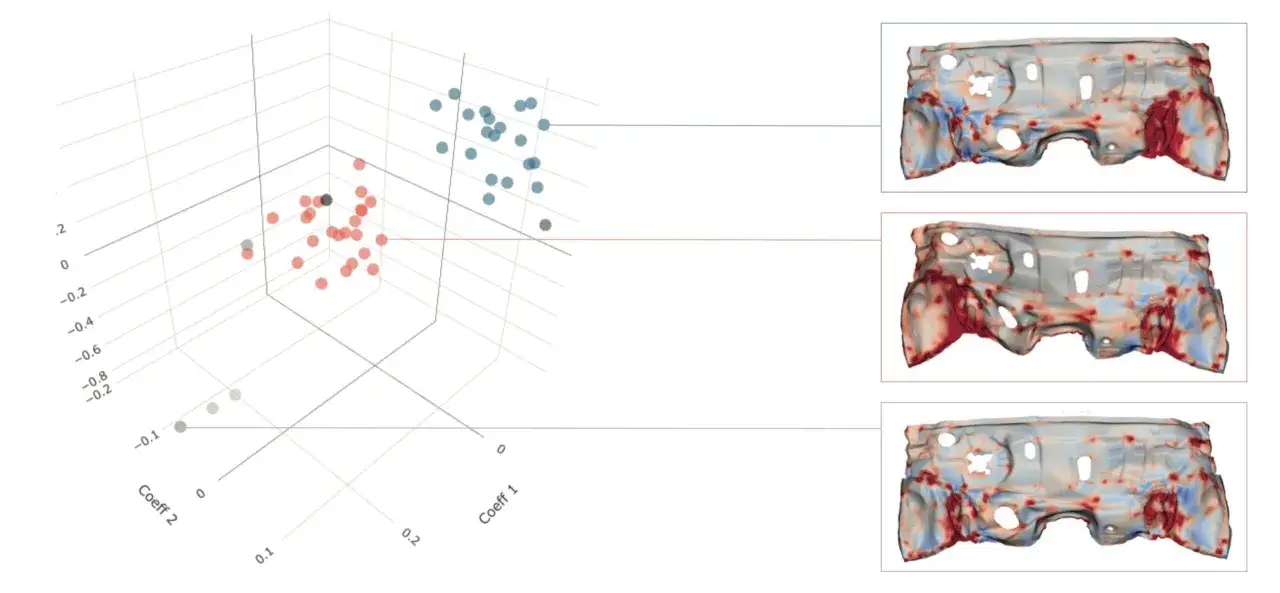

| Porównanie wariantów | Przy ocenie dwóch lub kilku koncepcji | Porównywać trzeba te same warunki i tę samą skalę |
W praktyce najlepsze narzędzia do wizualizacji pozwalają nie tylko obejrzeć powierzchnię, ale też wejść głębiej w model, zmieniać przekroje, śledzić trendy i zestawiać kilka wariantów obok siebie. To szczególnie ważne wtedy, gdy wynik ma trafić nie tylko do analityka, lecz także do konstruktora, technologa albo osoby decyzyjnej, która nie czyta surowych danych liczbowych na co dzień. Z takiego podejścia bierze się realna oszczędność czasu.
Jest jednak jeden warunek: wizualizacja ma wyjaśniać analizę, a nie ją przykrywać. Jeżeli model jest źle ustawiony, nawet najbardziej efektowna animacja nie uratuje decyzji. Dlatego dobór narzędzia ma znaczenie większe, niż na pierwszy rzut oka się wydaje.
Jak dobrać narzędzie do pracy z modelem i analizą
Przy wyborze oprogramowania zaczynam od integracji z CAD, bo bez tego zespół traci czas na eksporty, poprawki i ręczne porządki w geometrii. Potem sprawdzam, czy środowisko dobrze obsługuje siatkę, jaki ma zakres fizyki, jak wygląda post-processing i czy da się sensownie pracować zespołowo. Najlepszy pakiet nie zawsze jest tym najcięższym ani najdroższym, tylko tym, który najmniej przeszkadza w codziennej pracy.
| Kryterium | Co jest naprawdę ważne | Co powinno zapalić czerwoną lampkę |
|---|---|---|
| Integracja z CAD | Dwukierunkowa wymiana geometrii i szybka aktualizacja zmian | Ręczne poprawki po każdym wariancie projektu |
| Meshing i przygotowanie modelu | Automatyzacja, stabilność i kontrola jakości siatki | Narzędzie, które psuje geometrię lub wymaga wielu obejść |
| Zakres fizyki | Obsługa tego, co naprawdę analizujesz: struktury, CFD, termiki, drgań | Pakiet, który dobrze liczy tylko jedną klasę problemów |
| Wizualizacja i raportowanie | Czytelne przekroje, animacje, porównania i eksport wyników | Raporty, które trzeba ręcznie składać zrzutami ekranu |
| Wydajność i automatyzacja | Możliwość pracy na większych modelach, skryptów i zadań wsadowych | Każdy wariant trzeba klikać od zera |
| Współpraca zespołowa | Kontrola wersji, śledzenie wyników, porządek w danych symulacyjnych | Chaos w plikach i trudność w odtworzeniu wcześniejszych decyzji |
Ja zwykle patrzę jeszcze na totalny koszt pracy, nie tylko licencji. Tańsze narzędzie, które wymaga więcej ręcznych kroków, potrafi być droższe od rozwiązania lepiej zintegrowanego. W środowiskach produkcyjnych szczególnie dobrze sprawdza się podejście, w którym model, obliczenia i wyniki są spięte jednym procesem, a nie rozsypane po kilku oddzielnych aplikacjach. To właśnie daje stabilność, gdy projekt zaczyna żyć własnym życiem i zmienia się szybciej niż zespół zdąży to opisać w mailach.
Jakie błędy najczęściej psują wynik
Najczęściej widzę pięć problemów, które wracają niezależnie od branży. Nie są spektakularne, ale właśnie dlatego bywają groźne: wyglądają niewinnie, a później potrafią zniszczyć cały sens analizy.
- Zbyt szczegółowa geometria - drobne fazy, napisy, otwory pomocnicze i inne detale wydłużają siatkę bez wpływu na fizykę.
- Złe warunki brzegowe - model jest liczony tak, jakby działał w idealnym świecie, a nie w realnym złożeniu.
- Przesadnie gruba albo chaotyczna siatka - wynik robi się niestabilny albo po prostu zbyt uproszczony.
- Niepewne dane materiałowe - jeśli materiał jest opisany orientacyjnie, wynik też będzie orientacyjny.
- Wiara w kolor zamiast w logikę - mapa naprężeń wygląda efektownie, ale bez kontroli skali i założeń nie znaczy prawie nic.
Do tego dochodzi jeszcze jeden błąd, który szczególnie mnie drażni: brak porównania z testem albo choćby z prostszym modelem referencyjnym. Symulacja bez walidacji bywa tylko dobrze opakowaną hipotezą. Dlatego nawet przy świetnym oprogramowaniu zostawiam sobie miejsce na zdrowy sceptycyzm i pytanie: czy ten wynik naprawdę zgadza się z tym, co powinno się wydarzyć fizycznie?
Co realnie daje dojrzałe podejście do symulacji w 3D
Jeśli miałbym zostawić jedną praktyczną myśl, powiedziałbym tak: największą przewagę daje nie sam solver, lecz cały nawyk pracy wokół modelu 3D. Dobrze ustawiony proces skraca liczbę prototypów, przyspiesza decyzje i ułatwia rozmowę między konstrukcją, technologią i produkcją. To ważne zwłaszcza wtedy, gdy projekt ma przejść z etapu koncepcji do realnego wdrożenia bez zbędnych przestojów.
- Najpierw uprość model, potem go licz.
- Sprawdzaj siatkę w miejscach krytycznych, nie tylko „na oko”.
- Porównuj warianty na tych samych założeniach.
- Traktuj wizualizację jako narzędzie interpretacji, nie dekorację.
- Wprowadzaj symulację możliwie wcześnie, zanim zmiana geometrii stanie się kosztowna.
Właśnie w takim układzie 3D przestaje być tylko sposobem na pokazanie modelu, a staje się podstawą sensownej decyzji projektowej. I to, moim zdaniem, jest dziś największa wartość CAE w pracy nad produktem.
