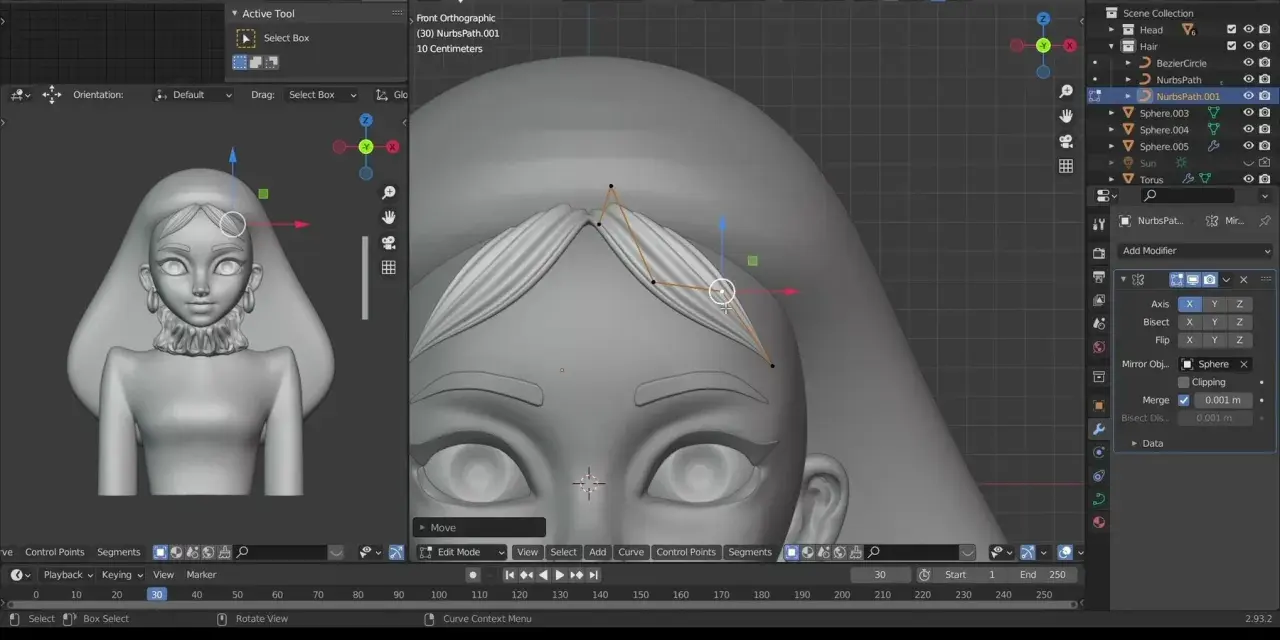

Modelowanie postaci w 3D, edycja ścieżki włosów. Widok z góry, zarys twarzy, narzędzia do edycji.

Spis treści

Praca między rysunkiem 2D a modelem 3D decyduje dziś o tempie projektowania, jakości wizualizacji i liczbie błędów na etapie produkcji. Nie chodzi jednak o prostą zamianę płaskiego obrazu na bryłę, ale o świadome przełożenie geometrii, wymiarów i proporcji na model, który da się ocenić, poprawić i wykorzystać dalej. W tym tekście pokazuję, kiedy takie przejście ma sens, jak wygląda dobry proces i gdzie najłatwiej popełnić kosztowny błąd.

Najkrócej rzecz ujmując, 2D porządkuje dane, a 3D pokazuje przestrzeń

  • 2D nadal jest podstawą dokumentacji technicznej, ale 3D lepiej ujawnia bryłę, głębię i kolizje.
  • Najlepsze efekty daje nie „zamiana wszystkiego”, tylko świadome połączenie obu formatów.
  • Przejście do modelu zwykle odbywa się przez ekstrudowanie profili, obrót, loft albo sweep, a nie przez automatyczne kliknięcie.
  • Wizualizacja 3D przyspiesza decyzje, lecz nie zastępuje tolerancji, wymiarowania i kontroli technicznej.
  • Najwięcej błędów wynika z nieczystego źródła 2D i zbyt wczesnego detalowania modelu.

Czym różni się zapis płaski od bryły przestrzennej

Ja patrzę na to tak: 2D to język precyzyjnych informacji, a 3D to język przestrzeni. W rysunku płaskim łatwo zapisać wymiary, przekroje, warstwy i opisy, ale trudniej ocenić całość, głębokość, kolizje czy relacje między elementami. W modelu 3D dzieje się odwrotnie - dużo szybciej widzę bryłę i proporcje, ale nadal muszę pilnować wymiarów oraz tolerancji.

Cecha 2D 3D
Co pokazuje Linie, przekroje, wymiary, opisy Bryłę, głębię, relacje przestrzenne
Mocna strona Szybkość i precyzja zapisu Łatwiejsza ocena formy i kolizji
Słaby punkt Trudniej wyobrazić sobie całość Większy koszt wejścia i poprawek
Najlepsze użycie Dokumentacja, rysunki wykonawcze, specyfikacje Koncepcja, prezentacja, analiza, prototypowanie

Dlatego nie traktuję 2D jako reliktu, tylko jako fundament dokumentacji. 3D zwykle wygrywa wtedy, gdy trzeba podjąć decyzję, pokazać wariant albo sprawdzić, czy konstrukcja w ogóle ma sens w przestrzeni. Gdy to rozdzielisz, łatwiej ocenisz, w jakich projektach przejście do modelowania 3D daje realny zwrot z czasu i pieniędzy.

Kiedy przejście na model 3D naprawdę się opłaca

Do 3D przechodzę wtedy, gdy sam rysunek przestaje wystarczać do rozmowy o projekcie. Najczęściej dzieje się tak w architekturze, wzornictwie przemysłowym, mechanice, opakowaniach i wizualizacji produktu, czyli tam, gdzie przestrzeń ma znaczenie równie duże jak wymiary.

  • Jeśli projekt ma kilka współpracujących elementów, model szybciej ujawnia kolizje.
  • Jeśli klient ma podjąć decyzję na etapie koncepcji, 3D ogranicza nieporozumienia.
  • Jeśli planujesz prototyp, bryła pozwala wcześniej sprawdzić gabaryty, grubości i dostęp do montażu.
  • Jeśli tworzysz materiał marketingowy, render z modelu zwykle działa lepiej niż sama plansza.
  • Jeśli potrzebujesz produkcji seryjnej, 3D ułatwia parametryzację i aktualizacje kolejnych wersji.

Nie zawsze jednak warto iść w pełne 3D. Przy prostych, jednorazowych schematach albo dokumentacji, która ma tylko przekazać wymiary i układ, płaski rysunek bywa szybszy i czytelniejszy. Ja zwykle zadaję sobie jedno pytanie: czy projekt ma być tylko zrozumiały, czy ma też być sprawdzalny w przestrzeni? To prowadzi prosto do kwestii samego procesu modelowania.

Architektoniczna wizja miasta, gdzie płaskie sylwetki ludzi 2d i bryły budynków 3d tworzą dynamiczną kompozycję.

Jak wygląda konwersja z 2D do 3D krok po kroku

Najgorsze założenie brzmi: „to pewnie da się zamienić jednym kliknięciem”. W praktyce potrzebna jest interpretacja projektu, bo płaski szkic, rzut albo przekrój trzeba najpierw oczyścić, uporządkować i dopiero potem przełożyć na bryłę. Ja zwykle pracuję według prostego schematu.

  1. Porządkuję źródło - sprawdzam, który rysunek jest aktualny i czy nie ma duplikatów linii, braków albo niespójnych wymiarów.
  2. Ustalam jednostki i skalę - to banalny krok, ale pomyłka w milimetrach i calach potrafi zrujnować cały model.
  3. Wybieram metodę budowy - inny ruch zastosuję przy profilu obrotowym, inny przy elemencie liniowym, a jeszcze inny przy formie organicznej.
  4. Buduję bryłę bazową - najpierw główna geometria, potem wycięcia, otwory, fazy i detale.
  5. Weryfikuję model - porównuję go z przekrojami, wymiarami, kolizjami i tym, jak ma zachowywać się w realnym użyciu.
  6. Eksportuję do właściwego formatu - inaczej zapisuję model pod produkcję, a inaczej pod wizualizację lub druk 3D.

W prostym obiekcie taki proces zajmuje mi zwykle 2-8 godzin. Przy modelu koncepcyjnym z kilkoma wariantami - 1-3 dni. Jeśli dochodzi dokumentacja, tolerancje, poprawki i render, realny horyzont rośnie do 1-3 tygodni. To nie jest wada 3D, tylko koszt precyzji. Gdy baza jest uporządkowana, pozostaje dobrać technikę i format, które nie zniszczą informacji po drodze.

Jakie techniki i formaty najlepiej pasują do zadania

W modelowaniu 3D nie ma jednej metody dobrej do wszystkiego. Wybór techniki zależy od tego, czy buduję detal techniczny, obiekt obrotowy, obudowę, element organiczny czy model z istniejącej bryły. To samo dotyczy formatu wyjściowego: inny ma sens w produkcji, inny w animacji, a jeszcze inny w druku 3D.

Technika Do czego pasuje Ograniczenie
Extrude Profile, ściany, obudowy, elementy pryzmatyczne Słabo radzi sobie z formami organicznymi
Revolve Części obrotowe, tuleje, butelki, gałki, pierścienie Wymaga symetrii osiowej
Sweep Rury, listwy, przewody, krawędzie prowadzone po ścieżce Silnie zależy od czystej, stabilnej ścieżki
Loft Przejścia między przekrojami, bryły miękkie, formy przejściowe Trudniej utrzymać pełną kontrolę nad geometrią
Fotogrametria i skan Istniejące obiekty, archiwizacja, szybkie odwzorowanie realnego kształtu Wymaga czyszczenia i nie zawsze daje tolerancje produkcyjne

W praktyce pilnuję też formatu wyjściowego. DWG i DXF zostają przy wymianie rysunków, STEP najlepiej przenosi geometrię do CAD i produkcji, STL służy głównie do druku 3D, a OBJ lub FBX wybieram częściej do wizualizacji i animacji. STL zapisuje siatkę trójkątów, czyli model złożony z wielu małych płaskich fragmentów, więc świetnie nadaje się do druku, ale nie zastępuje w pełni dokładnej bryły CAD. Jeśli jednak źle przygotujesz wejście, nawet najlepszy format nie uratuje modelu przed błędami.

Najczęstsze błędy, które psują model jeszcze przed renderem

Najwięcej problemów nie bierze się z samego modelowania, tylko z tego, co dzieje się przed nim. Widziałem już projekty, które wyglądały dobrze na ekranie, a po pierwszym eksporcie albo przy próbie produkcji rozsypywały się w praktyce. Zwykle winny jest jeden z poniższych błędów.

  • Brudny rysunek źródłowy - zdublowane linie, otwarte kontury i niespójne warstwy tworzą fałszywą geometrię.
  • Zbyt wczesne detalowanie - śruby, fazy, faktury i drobne zaokrąglenia dokładane na starcie tylko spowalniają pracę.
  • Zgadywanie wymiarów - jeśli brakuje jednego przekroju, nie wolno „dopowiadać” go z wyobraźni.
  • Ignorowanie tolerancji i grubości materiału - model może być piękny, ale w montażu okaże się niemożliwy.
  • Mylenie renderu z dokumentacją - obraz może wyglądać świetnie, choć sama bryła nadal nie jest poprawna technicznie.
  • Błędna skala po imporcie - pomieszane jednostki są jedną z tych usterek, które wychodzą dopiero za późno.

W częściach mechanicznych nawet milimetr potrafi mieć znaczenie, a w architekturze często ważniejsza od pojedynczej krawędzi jest kolizja całych stref. Dlatego dobry model 3D nie powinien być tylko „ładny”, ale przede wszystkim sprawdzalny. Gdy unikniesz tych pułapek, 3D przestaje być dekoracją i zaczyna realnie wspierać decyzje.

Co naprawdę daje dobre połączenie obu formatów

Najlepsze projekty nie wybierają między 2D a 3D, tylko łączą oba podejścia. 2D trzyma dyscyplinę, a 3D daje przestrzenną odpowiedź na pytania, których sam rysunek nie rozwiązuje. W praktyce daje to kilka bardzo konkretnych korzyści.

  • Szybsze zatwierdzanie koncepcji - łatwiej pokazać wariant i uzyskać sensowną decyzję.
  • Mniej kolizji - instalacje, elementy montażowe i obudowy dają się sprawdzić wcześniej.
  • Łatwiejsze wariantowanie - model parametryczny, czyli taki, w którym zmiana jednego wymiaru aktualizuje resztę geometrii, oszczędza dużo pracy.
  • Lepsza komunikacja - klient, wykonawca i projektant patrzą na ten sam obiekt, tylko z różnych stron.
  • Sprawniejsza produkcja - poprawnie przygotowany model upraszcza przekaz do CAD, CAM i druku 3D.

Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: 2D trzymaj jako źródło kontroli, a 3D jako przestrzeń decyzji. Taki układ daje lepszą komunikację między projektantem, klientem i wykonawcą, a przy okazji ogranicza liczbę poprawek w końcówce projektu.

FAQ - Najczęstsze pytania

Najbardziej wtedy, gdy projekt ma kilka współpracujących elementów, klient ma podjąć decyzję na etapie koncepcji, planujesz prototyp albo potrzebujesz materiału marketingowego. 3D szybciej ujawnia kolizje, gabaryty i relacje przestrzenne, więc pomaga tam, gdzie sam rysunek płaski przestaje wystarczać. Przy prostych schematach lub dokumentacji stricte wymiarowej 2D bywa nadal szybsze i czytelniejsze.

Najpierw trzeba oczyścić źródło, czyli sprawdzić aktualność rysunku, duplikaty linii, braki i niespójne wymiary. Potem ustala się jednostki i skalę, wybiera metodę budowy, tworzy bryłę bazową, weryfikuje model z przekrojami i kolizjami, a na końcu eksportuje do właściwego formatu. Przy prostym obiekcie zajmuje to zwykle 2-8 godzin, przy koncepcji z wariantami 1-3 dni, a przy pełnej dokumentacji i poprawkach nawet 1-3 tygodnie.

Extrude sprawdza się przy profilach, ścianach i obudowach, Revolve przy częściach obrotowych, Sweep przy elementach prowadzonych po ścieżce, a Loft przy przejściach między przekrojami i formach miękkich. Fotogrametria i skan są dobrym wyborem dla istniejących obiektów, ale wymagają czyszczenia i nie zawsze dają tolerancje produkcyjne. Dobór metody zależy więc od tego, czy budujesz bryłę techniczną, osiową, liniową czy bardziej organiczną.

DWG i DXF najlepiej nadają się do wymiany rysunków, STEP do przekazywania geometrii do CAD i produkcji, a STL głównie do druku 3D, bo zapisuje model jako siatkę trójkątów. OBJ i FBX częściej wybiera się do wizualizacji i animacji. Jeśli format nie pasuje do celu, nawet dobrze zbudowany model może zostać źle wykorzystany dalej.

Najgroźniejsze są: brudny rysunek źródłowy, zbyt wczesne detalowanie, zgadywanie wymiarów, ignorowanie tolerancji i grubości materiału oraz pomylenie renderu z dokumentacją techniczną. Częstym problemem jest też błędna skala po imporcie, zwłaszcza gdy mieszają się milimetry i cale. W praktyce model ma być nie tylko ładny, ale przede wszystkim sprawdzalny w realnym użyciu.
