CAE w modelowaniu 3D - od geometrii do wiarygodnej symulacji

CAE, czyli Computer-Aided Engineering, to zestaw metod i narzędzi, które pozwalają sprawdzać zachowanie projektu jeszcze przed wykonaniem fizycznego prototypu. W praktyce chodzi o symulację obciążeń, temperatury, przepływu czy drgań na bazie modelu 3D oraz o taką wizualizację wyników, która pomaga podjąć decyzję projektową. Dla osób pracujących z modelowaniem i wizualizacją 3D to temat ważny, bo łączy estetykę modelu z realną inżynierią: nie tylko jak coś wygląda, ale też jak się zachowa.

Czym jest CAE i co daje w pracy z modelem 3D

W najprostszej definicji CAE to komputerowe wspomaganie inżynierii. Ja traktuję je jako warstwę, która dokłada do modelu 3D fizykę: materiał, obciążenia, warunki brzegowe i prawa opisujące zachowanie układu. Sam model geometryczny mówi, co zostało zaprojektowane, a CAE odpowiada na pytanie, jak to będzie działało.

To właśnie dlatego CAE tak dobrze pasuje do projektów związanych z 3D. W modelowaniu można dopracować kształt, proporcje i detale wizualne, ale dopiero symulacja pokazuje, czy cienka ścianka się nie ugnie, czy obudowa nie przegrzeje się, a mechanizm nie zacznie rezonować. W praktyce CAE pomaga ograniczyć liczbę nietrafionych prototypów, skrócić iteracje projektu i szybciej dojść do wersji, którą da się bezpiecznie wykonać.

Warto też rozróżnić dwie rzeczy: modelowanie 3D tworzy reprezentację obiektu, a wizualizacja wyników CAE pokazuje zachowanie tego obiektu po uruchomieniu symulacji. To podobne tylko na pierwszy rzut oka. Jeden etap buduje geometrię, drugi nadaje jej sens inżynierski. Z tego miejsca już tylko krok do tego, jak taki proces wygląda w praktyce.

Jak przebiega droga od geometrii do wyniku symulacji

początkujących polega na tym, że patrzą na CAE jak na „magiczny przycisk analizuj”. Tymczasem cały proces składa się z kilku etapów i każdy z nich ma znaczenie dla końcowego wyniku. Jeśli któryś krok jest zrobiony źle, kolorowa mapa nadal może wyglądać przekonująco, ale nie będzie wiarygodna.

1. Przygotowanie geometrii - model trzeba uprościć tak, żeby był policzalny, ale nie stracił istotnych cech konstrukcyjnych.
2. Zdefiniowanie materiału - trzeba określić właściwości, takie jak sprężystość, gęstość, przewodność cieplna czy granica plastyczności.
3. Ustawienie warunków brzegowych - czyli odpowiedź na pytanie, co model „czuje” z zewnątrz: siłę, temperaturę, przepływ, kontakt z innym elementem.
4. Siatka obliczeniowa - model dzieli się na małe elementy, aby solver mógł policzyć jego zachowanie; im lepiej dobrana siatka, tym bardziej sensowne wyniki.
5. Solver i post-processing - solver wykonuje obliczenia, a post-processing zamienia liczby na zrozumiałe wykresy, mapy, przekroje i animacje.

Najciekawszy moment zaczyna się właśnie w post-processingu, bo wtedy inżynier lub projektant widzi wynik w formie wizualnej. Pojawiają się mapy naprężeń, odkształceń, temperatur albo prędkości przepływu. W dobrze poprowadzonym projekcie to nie jest ozdoba, tylko narzędzie decyzji. I właśnie dlatego warto wiedzieć, jakie typy analiz najczęściej kryją się pod skrótem CAE.

Jakie analizy obejmuje CAE w praktyce

CAE nie jest jedną metodą, ale rodziną analiz, które służą różnym pytaniom projektowym. W jednym projekcie sprawdza się wytrzymałość, w innym przepływ powietrza, a w jeszcze innym zachowanie układu ruchomego. Ja zwykle zaczynam od pytania: co może tu pójść źle i jaką fizykę trzeba policzyć, żeby to sprawdzić.

W praktyce te analizy często się przenikają. Projekt obudowy może wymagać zarówno MES, jak i sprawdzenia chłodzenia, a mechanizm ruchomy zwykle potrzebuje analizy kinematyki i kontaktów. Z perspektywy użytkownika 3D najważniejsze jest to, że każda z tych metod zamienia model w narzędzie do przewidywania zachowania, a nie tylko w ładną geometrię. To prowadzi prosto do pytań o realne zastosowanie w konkretnych projektach.

Gdzie CAE daje największą wartość w projektach 3D

Najwięcej zyskuje się tam, gdzie koszt błędu jest duży albo gdzie projekt ma wiele wariantów. Nie chodzi więc o to, by symulować wszystko. Chodzi o to, by symulować to, co naprawdę decyduje o jakości, bezpieczeństwie lub koszcie. W takich miejscach CAE potrafi zmienić sposób pracy z modelem 3D.

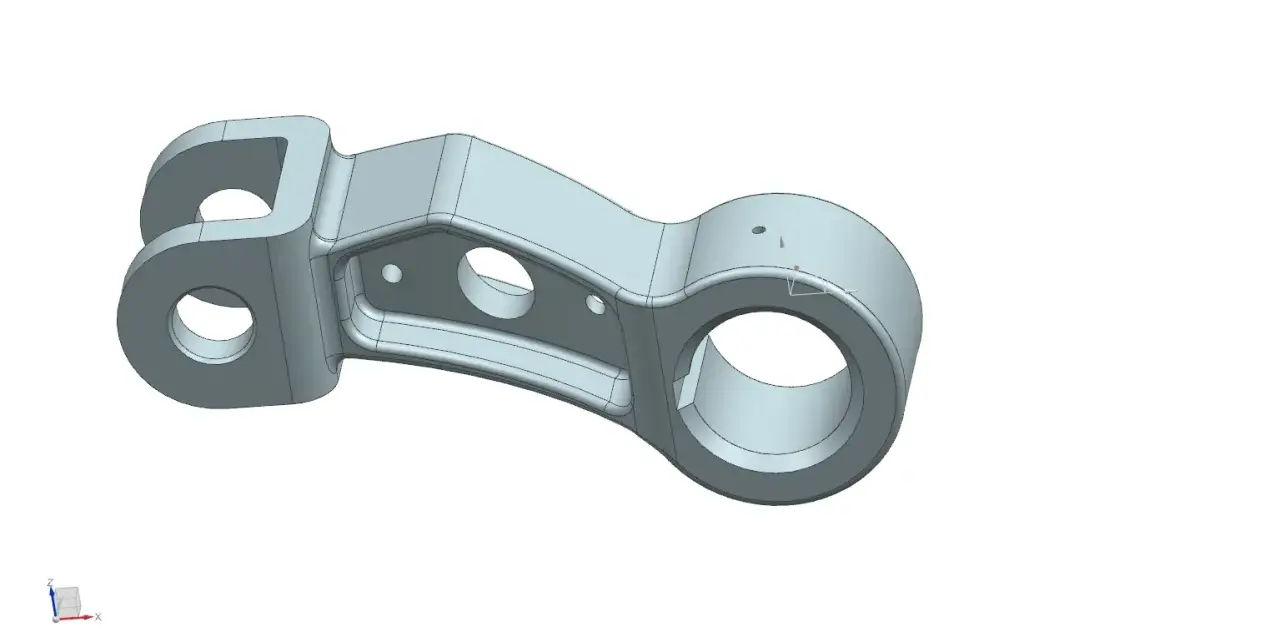

Obudowy, wsporniki i części nośne

Jeśli projektujesz element, który ma coś utrzymać, przyjąć uderzenie albo pracować pod stałym obciążeniem, analiza wytrzymałościowa jest niemal obowiązkowa. Widać wtedy miejsca koncentracji naprężeń, zbyt cienkie ścianki i punkty, w których detal może się odkształcić bardziej, niż zakładał projekt. To szczególnie ważne przy częściach drukowanych w 3D, bo kierunek warstw i wypełnienie często zmieniają zachowanie elementu bardziej, niż sugeruje sam wygląd modelu.

Wentylacja, chłodzenie i przepływy

W projektach związanych z elektroniką, obudowami technicznymi, klimatyzacją czy kanałami powietrznymi CAE pozwala zobaczyć coś, czego w zwykłym modelu 3D nie widać: jak porusza się medium. Dobrze wykonana symulacja CFD pokazuje martwe strefy, zatory przepływu i miejsca przegrzewania. To bardzo praktyczne, bo czasem zmiana jednego żebra, otworu albo promienia zaokrąglenia robi większą różnicę niż duża przebudowa całego modelu.

Przeczytaj również: STEP do STL - jak zrobić eksport bez utraty jakości

Mechanizmy i zespoły ruchome

W ruchomych układach problemem nie jest tylko wytrzymałość, ale też kolejność ruchu, kolizje i luz roboczy. CAE pomaga sprawdzić, czy elementy nie będą się ocierać, blokować albo pracować pod złym kątem. Przy złożonych mechanizmach to oszczędza bardzo dużo czasu, bo część problemów wychodzi jeszcze przed wykonaniem prototypu. Z tej perspektywy warto teraz uporządkować same skróty, bo CAE bardzo łatwo pomylić z CAD lub CAM.

CAE, CAD i CAM mają różne role

Te trzy skróty często pojawiają się razem, ale nie znaczą tego samego. W praktyce najlepiej myśleć o nich jako o kolejnych etapach jednego procesu: projektowanie, analiza i wytwarzanie. Ja lubię je rozdzielać, bo wtedy łatwiej ocenić, na którym etapie naprawdę leży problem.

Najprościej mówiąc: CAD tworzy kształt, CAE sprawdza, czy ten kształt ma sens, a CAM pomaga go wytworzyć. Granice nie są zawsze ostre, bo wiele nowoczesnych platform łączy te funkcje, ale logika pracy pozostaje ta sama. To ważne, bo kolorowa wizualizacja z CAE bywa mylona z renderem, a to zupełnie inny rodzaj obrazu. Skoro to już uporządkowane, warto przejść do błędów, które psują nawet dobrze wyglądający projekt.

Najczęstsze błędy, przez które symulacja wygląda dobrze, ale nie pomaga

Najgroźniejsze w CAE jest to, że wyniki potrafią wyglądać bardzo profesjonalnie nawet wtedy, gdy założenia są słabe. Kolorowa mapa naprężeń działa na wyobraźnię, ale nie zastępuje poprawnego modelu fizycznego. Z mojego doświadczenia wynika, że większość problemów nie bierze się z samego solvera, tylko z tego, co do niego wprowadzono.

• Zbyt uproszczona geometria - usunięcie „mało ważnych” detali potrafi zmienić zachowanie całego układu, zwłaszcza przy połączeniach i koncentracjach naprężeń.
• Nieprawidłowe warunki brzegowe - jeśli model jest źle zamocowany albo obciążony w sposób nierealny, wynik też będzie nierealny.
• Złe dane materiałowe - przy tworzywach, wydrukach 3D i kompozytach właściwości materiału są często bardziej złożone, niż sugeruje prosty opis w bibliotece.
• Siatka dobrana „na oko” - zbyt rzadka siatka zaniża dokładność, zbyt gęsta wydłuża obliczenia i nie zawsze poprawia sens wyniku.
• Ślepa wiara w kolorowe wykresy - estetyka wyniku nie oznacza poprawności; trzeba rozumieć, co dokładnie pokazuje mapa.
• Brak porównania z rzeczywistością - bez weryfikacji prototypem, testem warsztatowym albo prostym obliczeniem trudno ocenić, czy symulacja jest wiarygodna.

Te błędy są podstępne, bo nie zawsze dają natychmiastowy sygnał ostrzegawczy. Wynik może wyglądać elegancko, a mimo to prowadzić do złej decyzji projektowej. Dlatego warto wiedzieć, kiedy CAE rzeczywiście się opłaca, a kiedy lepiej zacząć od prostszych metod.

Kiedy warto wdrożyć CAE, a kiedy lepiej zacząć prościej

Nie włączałbym pełnego CAE do każdego projektu. Jeśli problem jest prosty, a stawka niska, czasem szybciej i taniej jest zrobić analizę ręczną, prosty test albo mały prototyp. Z drugiej strony są sytuacje, w których symulacja zwraca się bardzo szybko, bo eliminuje serię kosztownych prób i poprawek.

• Warto wdrożyć CAE, gdy projekt ma być nośny, precyzyjny, powtarzalny albo bezpieczny.
• Warto wdrożyć CAE, gdy przewidujesz wiele iteracji i chcesz porównywać warianty bez produkowania kolejnych prototypów.
• Warto wdrożyć CAE, gdy pracujesz z przepływami, temperaturą, drganiami lub złożonym ruchem.
• Lepiej zacząć prościej, gdy projekt jest bardzo wczesny, geometria zmienia się codziennie i nie ma jeszcze sensu budować szczegółowego modelu obliczeniowego.
• Lepiej zacząć prościej, gdy potrzebujesz tylko szybkiej oceny „czy to w ogóle ma ręce i nogi”, a nie pełnej odpowiedzi inżynierskiej.

Ja zwykle patrzę na to tak: jeśli zmiana projektu kosztuje dużo czasu, pieniędzy albo ryzyka, CAE jest uzasadnione. Jeśli nie, ciężka symulacja może być zwykłym przerostem formy nad treścią. Ale nawet wtedy warto pamiętać o jednym: nie sam program decyduje o jakości procesu, tylko sposób czytania wyników. To prowadzi do ostatniej rzeczy, na którą naprawdę zwracam uwagę.

Co sprawdzam, zanim uznam wynik symulacji za wiarygodny

Przy CAE najważniejsze jest nie to, czy wykres wygląda efektownie, tylko czy wynik da się obronić technicznie. Dobra praktyka zaczyna się od prostych pytań kontrolnych. Jeśli na nie nie umiesz odpowiedzieć, to jeszcze nie jest wynik do decyzji, tylko materiał do dalszej pracy.

1. Czy model odpowiada rzeczywistemu problemowi - nie chodzi o idealną geometrię, ale o właściwy poziom szczegółowości.
2. Czy materiały i obciążenia są sensowne - dane wejściowe muszą odzwierciedlać prawdziwe warunki pracy.
3. Czy wynik nie zależy wyłącznie od siatki - jeśli drobna zmiana dyskretyzacji całkowicie zmienia rezultat, trzeba wrócić do modelu.
4. Czy obraz zgadza się z intuicją i prostą fizyką - jeśli coś wygląda podejrzanie, zwykle warto to jeszcze raz przeliczyć albo sprawdzić inną metodą.
5. Czy da się wynik porównać z testem lub prototypem - bez tego symulacja pozostaje bardzo dobrą hipotezą, a nie twardym dowodem.

Właśnie dlatego CAE jest tak wartościowe w projektach 3D: nie kończy się na ładnym modelu, tylko prowadzi do świadomej decyzji konstrukcyjnej. Dobrze użyte narzędzie symulacyjne skraca drogę od pomysłu do działania, ale nie zastępuje myślenia inżynierskiego. Jeśli potraktujesz je jako sposób na sprawdzenie założeń, a nie na ich dekorowanie, zyskasz więcej niż samą efektowną wizualizację.
