Dobrze prowadzone projektowanie CAD nie kończy się na narysowaniu bryły na ekranie. W praktyce chodzi o to, żeby z pomysłu stworzyć model, który da się zweryfikować, pokazać klientowi, przygotować do produkcji i bezboleśnie poprawiać w kolejnych iteracjach. Poniżej rozpisuję ten proces krok po kroku, z naciskiem na modelowanie 3D, wizualizację i rzeczywiste decyzje, które wpływają na jakość projektu.
Najważniejsze rzeczy do zapamiętania
- CAD to nie tylko rysunek, ale pełny proces tworzenia cyfrowego modelu, który ma sens konstrukcyjny i produkcyjny.
- Najlepsze efekty daje praca od prostego szkicu do coraz bardziej dopracowanego modelu, zamiast budowania wszystkiego naraz.
- Wybór między modelowaniem bryłowym, powierzchniowym, parametrycznym i bezpośrednim zależy od typu obiektu i celu projektu.
- Wizualizacja 3D pomaga szybciej wyłapać błędy, ale nie zastępuje sprawdzenia tolerancji, montażu ani technologii wykonania.
- Plik CAD trzeba przygotować inaczej dla produkcji, druku 3D i prezentacji klientowi, bo każdy z tych kanałów ma inne wymagania.
Czym jest CAD w praktyce projektowej
W ujęciu roboczym CAD to cyfrowe środowisko, w którym projektant buduje geometrię obiektu, nadaje jej wymiary, zależności i kontekst techniczny. Właśnie dlatego projektowanie CAD jest czymś więcej niż „ładnym modelem 3D” - chodzi o model, który zachowuje się jak realny element: ma grubości, pasowania, osie, punkty odniesienia i logikę zmian.
Z mojego doświadczenia najważniejsze jest to, że dobry model CAD powinien wspierać decyzje, a nie tylko je ilustrować. Jeśli po zmianie jednego wymiaru rozsypuje się połowa projektu, to znak, że model był zbudowany pod efekt wizualny, a nie pod rozwój konstrukcji. W praktyce w CAD liczy się więc nie tylko geometria, ale też struktura projektu, czyli to, jak układasz szkice, operacje i relacje między elementami.
Do tego dochodzi różnica między samą bryłą a dokumentacją techniczną. Model 3D pokazuje kształt, ale dopiero rysunek, przekrój, tolerancja czy lista komponentów zamieniają go w coś, co można zbudować, zmontować albo wycenić. Od tej definicji krok do procesu jest krótki, bo najważniejsze decyzje zapadają właśnie podczas modelowania.
Jak wygląda droga od koncepcji do modelu 3D
W praktyce nie zaczynam od detalu. Najpierw chcę zrozumieć funkcję, ograniczenia i sposób wykonania. To oszczędza najwięcej czasu, bo poprawianie źle ustawionej koncepcji jest zawsze droższe niż dopracowanie szczegółów na końcu.
- Ustalam cel projektu - czy model ma służyć do produkcji, prezentacji, druku 3D, analizy czy tylko do szybkiej walidacji pomysłu.
- Buduję prosty szkic lub blokową bryłę - na tym etapie liczy się proporcja, gabaryt i podstawowa funkcja, nie dekoracja.
- Nadawam zależności i parametry - dzięki temu zmiana jednego wymiaru nie wymaga ręcznego poprawiania całego modelu.
- Dopiero potem dodaję detale - otwory, fazy, zaokrąglenia, żebra, zaczepy i elementy montażowe.
- Sprawdzam złożenie i kolizje - jeśli część ma pracować w większym układzie, sam model pojedynczy nie wystarczy.
- Przygotowuję dokumentację i eksport - inne pliki są potrzebne konstruktorowi, inne operatorowi CNC, a inne osobie od wizualizacji.
Ten porządek pracy daje jedną ważną rzecz: model można rozwijać bez przebudowy od zera. To prowadzi wprost do wyboru metody modelowania, bo inny tok pracy sprawdza się przy części mechanicznej, a inny przy formie organicznej.
Która metoda modelowania sprawdzi się najlepiej
Nie ma jednej „najlepszej” metody. Wybór zależy od tego, czy projektujesz korpus maszyny, obudowę produktu, detal dekoracyjny czy część, którą trzeba wielokrotnie modyfikować. Poniżej zestawiam najczęstsze podejścia, bo właśnie tu wiele osób traci czas na złym dopasowaniu narzędzia do zadania.
| Metoda | Kiedy się sprawdza | Mocna strona | Ograniczenie |
|---|---|---|---|
| Modelowanie bryłowe | Części mechaniczne, obudowy, elementy o czytelnej geometrii | Stabilna geometria i łatwe kontrolowanie wymiarów | Słabsze przy bardzo złożonych, płynnych powierzchniach |
| Modelowanie powierzchniowe | Formy organiczne, obudowy premium, kształty o dużej swobodzie | Większa kontrola nad krzywizną i przejściami | Wymaga większego doświadczenia i pilnowania ciągłości powierzchni |
| Modelowanie parametryczne | Rodziny podobnych części, projekty rozwijane iteracyjnie | Łatwe wprowadzanie zmian przez parametry i zależności | Źle zbudowane zależności potrafią utrudnić edycję |
| Modelowanie bezpośrednie | Szybkie poprawki, importowane pliki, praca na gotowej geometrii | Duża szybkość w prostych korektach | Mniej czytelna logika projektu przy większej złożoności |
W praktyce najczęściej łączy się te metody. Korpus możesz zbudować parametrycznie, a potem dopracować newralgiczne powierzchnie narzędziami powierzchniowymi. Właśnie dlatego warto znać nie tylko nazwy metod, ale też ich granice. Jeśli model jest prosty, nie ma sensu go nadmiernie komplikować. Jeśli ma być atrakcyjny wizualnie i technicznie poprawny, trzeba świadomie wybrać sposób pracy. Dopiero na tym tle widać, dlaczego wizualizacja 3D bywa tak ważna dla decyzji projektowych.
Dlaczego wizualizacja 3D przyspiesza decyzje
Wizualizacja nie służy wyłącznie temu, żeby model „ładnie wyglądał”. Dobrze zrobiony render albo czytelny widok techniczny pomaga szybciej zauważyć proporcje, błędne prześwity, niefortunne załamania i miejsca, w których obiekt będzie wyglądał gorzej po złożeniu niż w samej geometrii roboczej. To szczególnie ważne przy produktach, które łączą funkcję z estetyką.
W projektach, które trafiają do klienta, wizualizacja pełni jeszcze jedną rolę: skraca dyskusję. Zamiast tłumaczyć, jak ma wyglądać promień przejścia albo gdzie biegnie linia podziału, pokazujesz obiekt z materiałem, światłem i odpowiednią perspektywą. To oszczędza wiele rund maili i telefonów. Najlepiej działa to przy produktach konsumenckich, obudowach, elementach wystroju, częściach maszyn widocznych na ekspozycji i każdym projekcie, w którym odbiór estetyczny wpływa na decyzję biznesową.

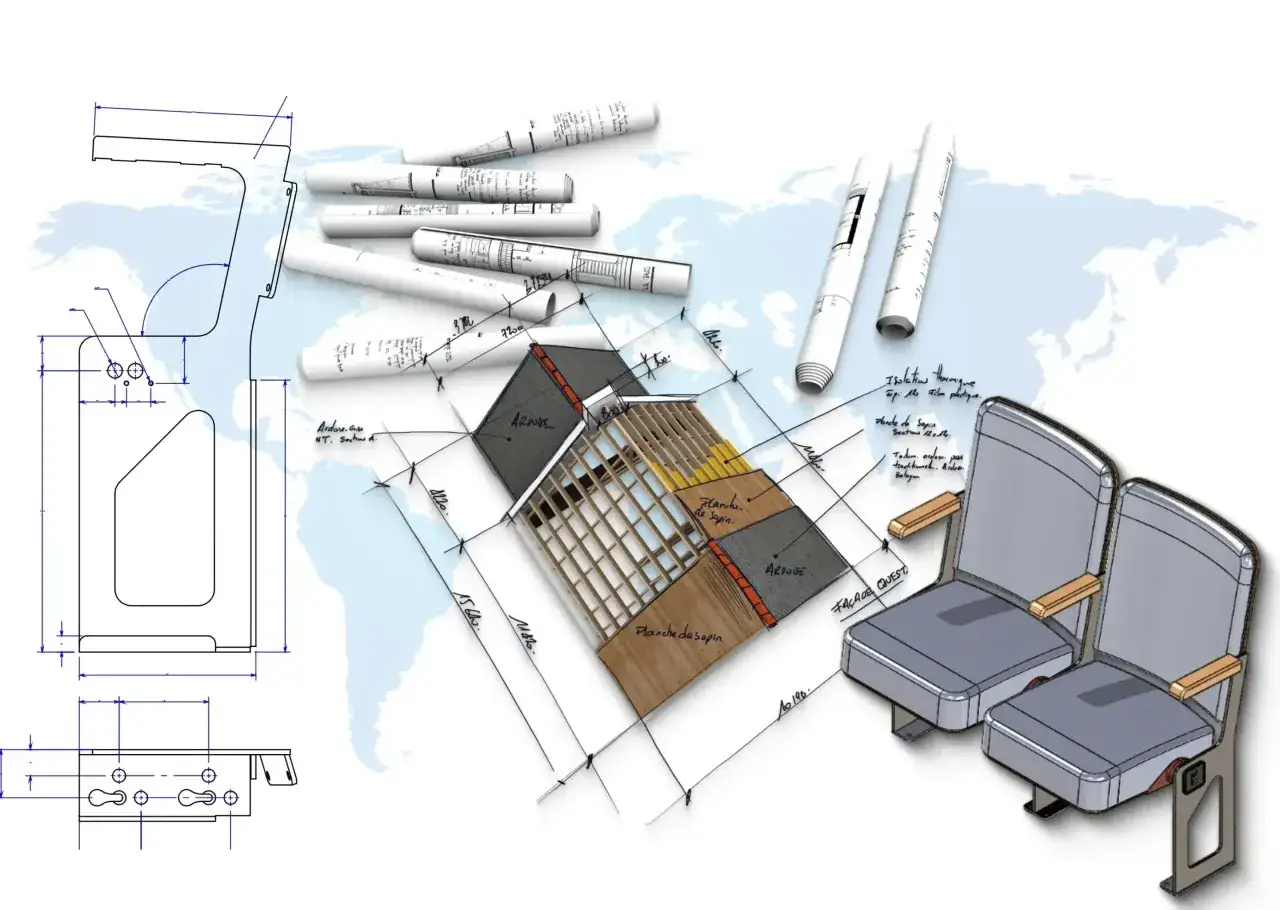

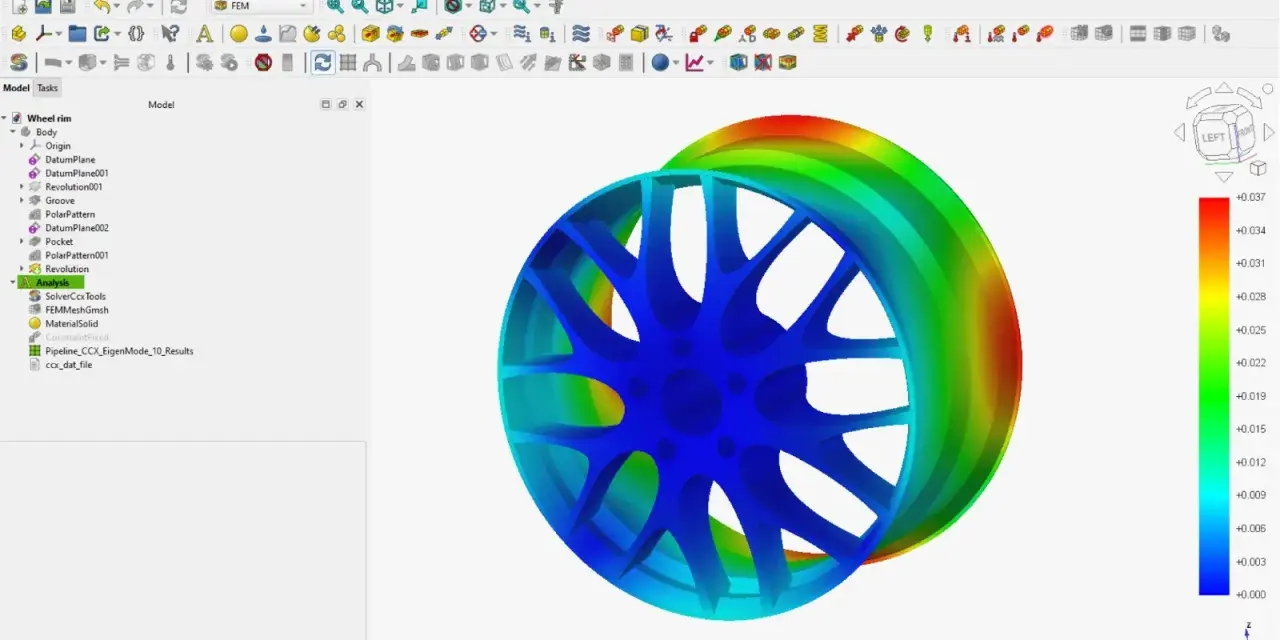

Nie myliłbym jednak wizualizacji z walidacją inżynierską. Render nie pokaże, że detal nie wytrzyma obciążenia, jeśli nie sprawdzisz tego obliczeniowo lub w prototypie. W praktyce wizualizacja odpowiada na pytanie „jak to będzie wyglądać i czy koncepcja jest spójna”, a nie „czy to na pewno przetrwa pracę w warunkach rzeczywistych”. Jeśli projekt tego wymaga, warto dołożyć analizę MES, czyli metodę elementów skończonych, która pomaga ocenić zachowanie konstrukcji pod obciążeniem. Ale render bez poprawnej geometrii i tak nie obroni projektu, dlatego trzeba znać najczęstsze pułapki.
Błędy, które w CAD kosztują najwięcej czasu
Najdroższe błędy w CAD nie są zwykle spektakularne. To raczej małe zaniedbania, które na początku wyglądają niewinnie, a później generują serię poprawek. Najczęściej widzę pięć problemów.
- Przeładowane szkice - zbyt dużo elementów w jednym szkicu utrudnia edycję i utrzymanie logiki modelu.
- Brak hierarchii - jeśli nie wiadomo, co jest bazą, a co detalem, każda zmiana staje się ryzykowna.
- Ignorowanie technologii wykonania - model może być poprawny geometrycznie, ale trudny albo niemożliwy do wyprodukowania.
- Zbyt wczesne dopieszczanie detali - fazy, ozdobne rowki i niuanse powierzchniowe nie powinny blokować pracy nad funkcją.
- Chaotyczne nazewnictwo plików i wersji - przy kilku iteracjach łatwo pracować na nie tym pliku, który trzeba.
Jest też błąd bardziej subtelny: projektowanie pod ekran, a nie pod realne użycie. Model może wyglądać bardzo dobrze w widoku izometrycznym, ale po wydruku 3D albo po złożeniu z innymi częściami ujawnia się brak miejsca na śrubę, zła grubość ścianki albo kolizja z elementem sąsiednim. Z mojego doświadczenia właśnie dlatego warto robić krótką kontrolę „czy to da się zbudować” jeszcze przed dopracowaniem renderów. Jeśli plik ma trafić dalej, trzeba go przygotować pod konkretny kanał użycia.
Jak przygotować plik do produkcji, druku 3D lub prezentacji
Ten sam model może mieć trzy różne życia: jako plik produkcyjny, model do druku 3D albo baza do wizualizacji. Każdy z tych scenariuszy wymaga trochę innego podejścia, bo priorytety są inne. Przy produkcji najważniejsza jest wymiarowość i zgodność z technologią. Przy druku 3D liczy się szczelność bryły, grubość ścianek i ograniczenia materiału. Przy prezentacji ważniejsze stają się czytelność, materiał i estetyka eksportu.
| Format | Do czego zwykle służy | Dlaczego warto go użyć |
|---|---|---|
| STEP | Wymiana geometrii między systemami CAD | Dobrze przenosi bryły i jest najbezpieczniejszy przy współpracy technicznej |
| STL | Druk 3D | Jest prosty i szeroko obsługiwany, choć nie przenosi pełnej informacji o modelu |
| DWG lub DXF | Rysunki 2D, kontury, wycinanie | Przydaje się tam, gdzie potrzebny jest płaski zapis geometrii |
| OBJ lub FBX | Wizualizacja i praca w narzędziach renderujących | Łatwo przenosi siatkę i materiały do środowisk prezentacyjnych |
Przed eksportem sprawdzam zawsze trzy rzeczy: czy model jest zamknięty, czy skala się zgadza i czy nie ma przypadkowych błędów geometrii, które ujawnią się dopiero po imporcie. To drobna kontrola, ale właśnie ona często oszczędza powtórki całego procesu. Gdy ten etap jest opanowany, zostaje już ostatnia rzecz: zbudowanie modelu tak, żeby dało się go rozwijać bez przebudowy od początku.
Co daje model, który da się rozwijać bez przebudowy
Najlepszy model CAD to taki, który nie zamyka projektu w jednej wersji, tylko pozwala go mądrze rozwijać. W praktyce oznacza to czytelne szkice bazowe, sensownie nazwane operacje, logiczny układ zależności i podział na elementy, które naprawdę powinny być powiązane. Dzięki temu można zmienić wymiar, wariant materiału albo sposób montażu bez ręcznej walki z każdym detalem.
Jeżeli miałbym wskazać jedną zasadę, która robi największą różnicę, powiedziałbym: projektuj tak, jakby model miał przeżyć co najmniej kilka iteracji. To jest realny sposób pracy w branży 3D, bo rzadko zdarza się, że pierwsza wersja jest ostateczna. Dobry CAD wspiera poprawki, komunikację i produkcję jednocześnie. I właśnie wtedy przestaje być tylko narzędziem do rysowania, a staje się częścią całego procesu od koncepcji do gotowego wyrobu.
