Skrót CAD oznacza projektowanie wspomagane komputerowo i w branży 3D pojawia się tam, gdzie liczy się precyzja geometrii, a nie tylko ładny obraz. W tym tekście wyjaśniam, co dokładnie kryje się za tym pojęciem, jak CAD łączy się z modelowaniem 3D i wizualizacją oraz gdzie najłatwiej popełnić błąd przy pracy z plikami i formatami. Jeśli projektujesz, renderujesz albo przygotowujesz modele do produkcji, ten temat szybko przestaje być teoretyczny.
Najkrótsza odpowiedź, która porządkuje cały temat
- CAD to projektowanie wspomagane komputerowo, czyli cyfrowy sposób tworzenia i kontrolowania geometrii.
- W 3D CAD służy głównie do precyzyjnego modelu, dokumentacji i przygotowania danych do dalszej pracy.
- Modelowanie 3D, rendering i CAD nie są tym samym, choć w praktyce często pracują razem.
- Najważniejsze różnice dotyczą celu pliku, poziomu dokładności i tego, co dany format potrafi zachować.
- W dobrym workflow CAD jest źródłem prawdy, a wizualizacja jest warstwą prezentacyjną.
- Problemy najczęściej zaczynają się od złych jednostek, zbyt ciężkiej geometrii i błędów eksportu.

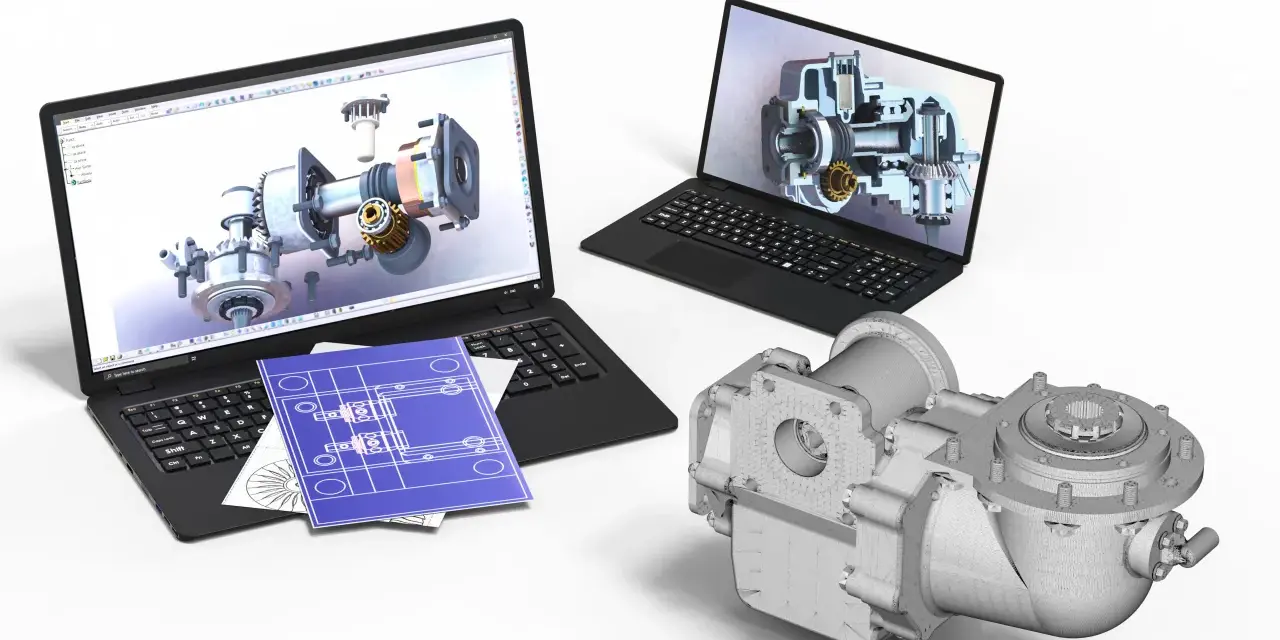

Co oznacza CAD i dlaczego ten skrót ma znaczenie w branży 3D
CAD to Computer-Aided Design, czyli projektowanie wspomagane komputerowo. W praktyce oznacza to pracę nad obiektem w środowisku cyfrowym tak, aby dało się go nie tylko narysować, ale też zwymiarować, kontrolować, modyfikować i przekazać dalej do produkcji albo prezentacji. Jak podaje Autodesk, 3D CAD służy do precyzyjniejszego odwzorowania i wizualizowania obiektów w środowisku wirtualnym.
Z mojego doświadczenia najłatwiej zrozumieć CAD nie jako program, lecz jako metodę pracy nad geometrią. To dlatego ten skrót pojawia się w kontekście architektury, mechaniki, designu produktów, a coraz częściej także przy materiałach marketingowych i wizualizacjach produktowych. W modelowaniu i wizualizacji 3D CAD daje punkt startowy: dokładny kształt, poprawne wymiary i spójność elementów.
Warto od razu odróżnić sam skrót od jego codziennego użycia. W mowie branżowej ludzie często mówią „CAD” o całym procesie projektowym, chociaż technicznie chodzi o etap tworzenia i kontrolowania projektu. To ważne rozróżnienie, bo od niego zależy, czy potrzebujesz narzędzia do precyzyjnego modelu, czy do efektownego renderu. To prowadzi nas do najczęstszego nieporozumienia: CAD nie jest po prostu kolejną nazwą dla modelowania 3D.

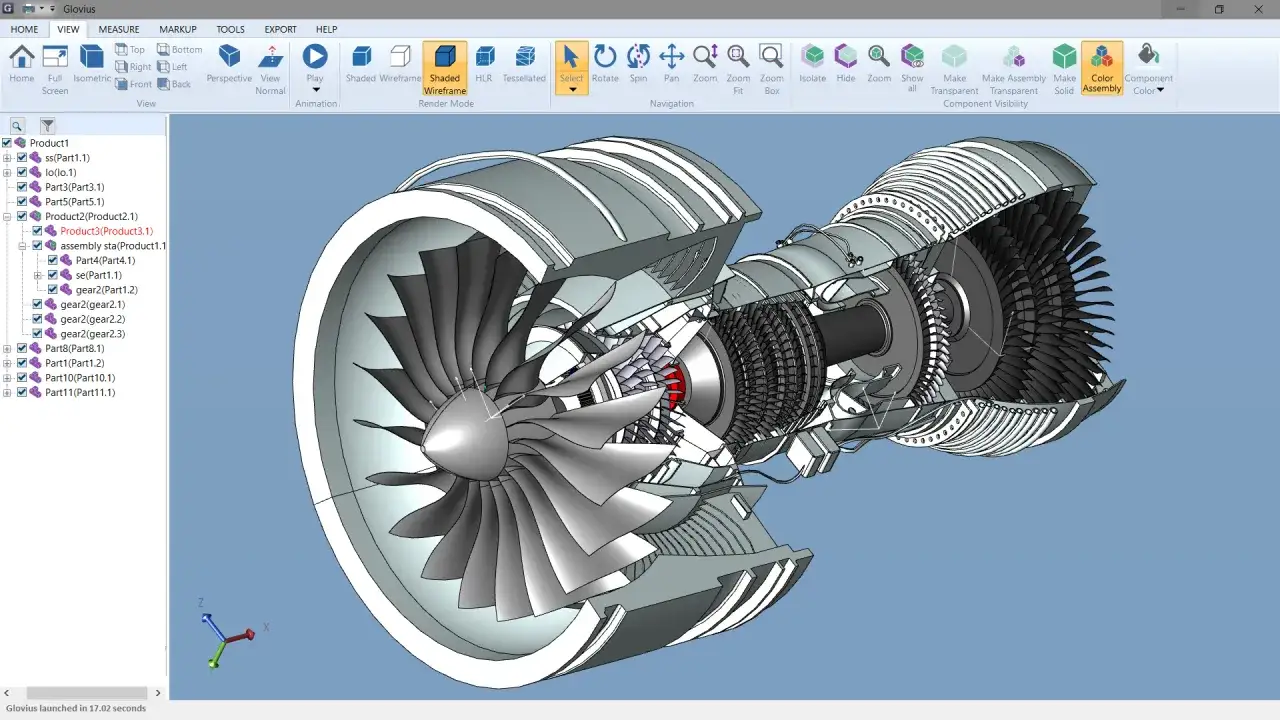

Jak CAD różni się od modelowania 3D i renderingu
W 3D te pojęcia często się mieszają, ale ich rola jest inna. CAD skupia się na dokładności i logice konstrukcji, modelowanie 3D na samej bryle i jej kształcie, a rendering na obrazie końcowym. Jeśli te granice są rozmyte, łatwo źle dobrać narzędzie albo oczekiwać od programu czegoś, do czego nie został zbudowany.
| Obszar | Główny cel | Co jest najważniejsze | Typowy efekt |
|---|---|---|---|
| CAD | Projekt i dokumentacja | Wymiary, parametry, tolerancje, zgodność | Bryła techniczna, rysunek, zestawienie części |
| Modelowanie 3D | Utworzenie kształtu | Geometria, proporcje, logika obiektu | Model gotowy do dalszej obróbki |
| Rendering | Prezentacja wizualna | Światło, materiały, kamera, realizm | Obraz, animacja, ujęcie marketingowe |
W praktyce CAD bywa źródłem modelu, który potem trafia do renderingu albo do programu do animacji. Z kolei wizualizacja potrafi zamaskować słabą geometrię tylko na chwilę, bo gdy model ma błędne wymiary albo źle zbudowaną strukturę, problem wraca przy eksporcie, produkcji lub poprawkach. Właśnie dlatego dobre studio 3D zwykle rozdziela etap konstrukcyjny od etapu prezentacyjnego.
Najprościej mówiąc: CAD odpowiada na pytanie „czy to da się wykonać?”, a rendering na pytanie „czy to dobrze wygląda?”. Gdy to rozróżnienie jest jasne, cały workflow robi się prostszy i mniej podatny na kosztowne poprawki. Następny krok to spojrzenie na to, jak taki proces powinien wyglądać od początku do końca.
Jak wygląda dobry workflow od projektu do gotowej wizualizacji
Najlepsze rezultaty zwykle nie wynikają z jednego programu, tylko z sensownego procesu. W dobrze poukładanym projekcie CAD nie jest celem samym w sobie, tylko solidnym fundamentem pod wizualizację, animację albo produkcję. Taki układ oszczędza czas, bo poprawiasz geometrię tam, gdzie to naprawdę ma znaczenie, zamiast ratować problem w postprodukcji.
- Zaczynam od szkicu lub bryły koncepcyjnej, żeby zamknąć proporcje i funkcję obiektu.
- Ustalam parametry, czyli wymiary, zależności i elementy, które muszą reagować na zmianę projektu.
- Porządkuję model pod kątem konstrukcji, a nie efektu wizualnego.
- Eksportuję go do środowiska renderującego lub do kolejnego etapu przygotowania.
- Dodaję materiały, światło, kamerę i ewentualnie scenę otoczenia.
- Sprawdzam, czy finalny obraz nadal zgadza się z projektem, a nie tylko „ładnie wygląda”.
Tu pojawia się ważny detal: model do renderingu nie zawsze powinien być identyczny z modelem do produkcji. Czasem trzeba uprościć drobne detale, czasem rozdzielić elementy na warstwy, a czasem dodać geometrię tylko po to, by światło zachowywało się wiarygodnie. To nie jest błąd, o ile wiadomo, co jest modelem technicznym, a co sceną prezentacyjną.
Jeśli pracujesz nad produktem, meblem albo elementem wnętrza, taki workflow jest zwykle bardziej praktyczny niż próba zrobienia wszystkiego w jednym pliku. Właśnie dlatego tak wiele zależy od formatu wymiany danych i od tego, co dany format faktycznie potrafi zachować.
Jakie formaty i narzędzia najczęściej spotyka się w praktyce
W pracy z CAD i 3D format pliku bywa ważniejszy, niż się wydaje. Jeden zachowa precyzyjną bryłę, inny siatkę trójkątów, a jeszcze inny dobrze przeniesie scenę do renderera albo do przeglądarki. W praktyce nie chodzi o to, który format jest „najlepszy”, tylko który pasuje do celu.
| Format | Najczęstsze zastosowanie | Co zachowuje dobrze | Na co uważać |
|---|---|---|---|
| STEP | Wymiana modeli CAD | Bryłę i geometrię techniczną | Nie służy do efektownej prezentacji |
| IGES | Starsza wymiana danych geometrycznych | Powierzchnie i część geometrii | Bywa mniej wygodny niż STEP |
| STL | Druk 3D i proste przekazywanie siatki | Kształt w formie mesha | Nie przenosi kolorów, materiałów ani logiki parametrycznej |
| OBJ | Wizualizacja i grafika 3D | Siatkę i podstawowe informacje o materiale | Nie jest formatem CAD z prawdziwego zdarzenia |
| FBX / glTF | Animacja, real-time, web 3D | Scenę, materiał i strukturę do prezentacji | Wymaga porządnego przygotowania siatki |
| DWG / DXF | Rysunki 2D i dokumentacja | Wymiary i warstwową informację techniczną | Nie zastępuje pełnego modelu 3D |
Najbardziej praktyczna zasada jest prosta: jeśli potrzebujesz dokładności konstrukcyjnej, trzymaj się CAD i formatów inżynierskich; jeśli potrzebujesz prezentacji, przechodź do formatu sceny lub mesha. Mieszanie tych ról bez planu kończy się zwykle stratą danych, problemami ze skalą albo modelami, które wyglądają dobrze tylko na jednym etapie. A to prowadzi wprost do najczęstszych błędów.
Najczęstsze błędy przy pracy między CAD a wizualizacją
Najwięcej problemów widzę nie w samym modelu, ale w przejściu między etapami. Projekt wygląda poprawnie w programie CAD, a potem w rendererze nagle ma złą skalę, dziwną geometrię albo nieprzyjemne artefakty na powierzchni. To zwykle nie jest pech, tylko efekt kilku powtarzalnych błędów.
- Brak kontroli jednostek - model zapisany w milimetrach potrafi trafić do sceny ustawionej w metrach i wtedy wszystko się rozjeżdża.
- Za ciężka geometria - drobne fazy, niepotrzebne zaokrąglenia i tysiące małych elementów spowalniają pracę bez poprawy jakości.
- Mylenie bryły z meshem - CAD często operuje na dokładnej geometrii, a wizualizacja na siatce trójkątów; eksport nie zawsze jest bezstratny.
- Złe przygotowanie materiałów - model może mieć poprawny kształt, ale bez sensownych nazw, map i slotów materiałowych wszystko trzeba układać od zera.
- Próba pokazania wszystkiego w jednym pliku - gdy projekt, dokumentacja i prezentacja żyją razem, poprawki robią się wolniejsze i bardziej ryzykowne.
- Brak uproszczeń tam, gdzie są potrzebne - detal techniczny nie zawsze ma sens w ujęciu marketingowym, a czasem wręcz psuje czytelność obrazu.
Jeśli miałbym wskazać jeden nawyk, który najbardziej pomaga, to jest nim konsekwentne rozdzielanie pliku źródłowego od pliku prezentacyjnego. Wtedy CAD pozostaje miejscem kontroli, a wizualizacja miejscem decyzji estetycznych. Dzięki temu poprawki są przewidywalne, a nie chaotyczne.
Co ten skrót mówi o całym procesie projektowym
CAD nie jest modnym dodatkiem do pracy w 3D, tylko jej technicznym kręgosłupem. Dla mnie najważniejsza jest ta jedna rzecz: dobry model CAD oszczędza czas wszędzie dalej - przy renderingu, w druku 3D, w dokumentacji i przy komunikacji z klientem. Im lepiej uporządkowany projekt na wejściu, tym mniej improwizacji na końcu.
Jeśli pracujesz nad modelem do wizualizacji, myśl o CAD jak o wersji źródłowej, a o renderze jak o warstwie prezentacyjnej. Jeśli pracujesz nad produktem, traktuj CAD jako zapis decyzji konstrukcyjnych, a nie tylko „ładny plik 3D”. Ta różnica zwykle oddziela projekty sprawne od takich, które bez końca wracają do poprawy.
W praktyce najlepsze efekty daje połączenie precyzji projektu z rozsądnym uproszczeniem sceny. Nie każdy detal musi trafić do finalnego obrazu, ale każdy detal powinien mieć sens w modelu źródłowym. To właśnie w tym miejscu CAD naprawdę pokazuje swoją wartość.
